将 Azure Key Vault 与 Azure DevOps 集成

实验室要求

  • 本实验室需要使用 Microsoft Edge 或支持 Azure DevOps 的浏览器。

  • ** 完成实验室环境验证：在开始此实验室之前，请确保已完成验证实验室环境，该步骤会设置本实验室所需的 Azure DevOps 组织、项目和服务连接。

  • 设置 Azure DevOps 组织：如果还没有可用于本实验室的 Azure DevOps 组织，请按照创建组织或项目集合中的说明创建一个。
  • 标识现有的 Azure 订阅或创建一个新的 Azure 订阅。

实验室概述

Azure Key Vault 可安全存储和管理敏感数据，例如密钥、密码和证书。 Azure Key Vault 支持硬件安全模块以及各种加密算法和密钥长度。 通过使用 Azure Key Vault，可以最大程序降低通过源代码泄漏敏感数据的可能性，这是开发人员经常犯的一个错误。 访问 Azure Key Vault 需要正确的身份验证和授权，从而支持对其内容进行细化的权限管理。

在本实验室中，你将了解如何使用以下步骤将 Azure 密钥保管库与 Azure Pipelines 集成：

  • 创建 Azure Key Vault 以将 ACR 密码存储为机密。
  • 提供对 Azure 密钥保管库中机密的访问权限。
  • 配置权限以读取机密。
  • 配置管道，以从 Azure Key Vault 检索密码并将其传递到后续任务。

目标

完成本实验室后，你将能够：

  • 创建 Azure 密钥保管库。
  • 从 Azure DevOps 管道中的 Azure 密钥保管库检索机密。
  • 在管道中的后续任务中使用机密。
  • 使用机密将容器映像部署到 Azure 容器实例 (ACI)。

预计用时：40 分钟

说明

练习 0：（如已完成，则跳过）配置实验室先决条件

在本练习中，你将设置实验室先决条件，其中包括设置新的 Azure DevOps 项目，该项目的存储库基于 eShopOnWeb。

任务 1：（如果已完成，请跳过此任务）创建和配置团队项目

在此任务中，你将创建一个 eShopOnWeb Azure DevOps 项目，供多个实验室使用。

  1. 在实验室计算机上，在浏览器窗口中打开 Azure DevOps 组织。 单击“新建项目”。 将项目命名为 eShopOnWeb，并将其他字段保留默认值。 单击“创建”。

    “创建新项目”面板的屏幕截图。

任务 2：（如果已完成，请跳过此任务）导入 eShopOnWeb Git 存储库

在此任务中，你将导入将由多个实验室使用的 eShopOnWeb Git 存储库。

  1. 在实验室计算机上，在浏览器窗口中打开 Azure DevOps 组织和以前创建的 eShopOnWeb 项目。 单击“Repos”>“文件存储”**、“导入”**。 在“导入 Git 存储库”窗口中，粘贴以下 URL https://github.com/MicrosoftLearning/eShopOnWeb.git 并单击“导入”：

    “导入存储库”面板的屏幕截图。

  2. 存储库按以下方式组织：

    • .ado 文件夹包含 Azure DevOps YAML 管道。
    • 设置 .devcontainer 文件夹容器，使用容器（在 VS Code 或 GitHub Codespaces 中本地进行）开发。
    • infra 文件夹包含某些实验室方案中使用的 Bicep 和 ARM 基础结构即代码模板。**
    • .github 文件夹容器 YAML GitHub 工作流定义。
    • src 文件夹包含用于实验室方案的 .NET 8 网站。**

任务 3：（如果已完成，请跳过此任务）将主分支设置为默认分支

  1. 转到“Repos”>“分支”**。
  2. 将鼠标指针悬停在主分支上，然后单击列右侧的省略号。
  3. 单击“设置为默认分支”。

练习 1：设置 CI 管道以生成 eShopOnWeb 容器

在本练习中，你将创建一个 CI 管道，用于生成 eShopOnWeb 容器映像并将其推送到 Azure 容器注册表 (ACR)。 管道将使用 Docker Compose 生成映像并将其推送到 ACR。

任务 1：设置和运行 CI 管道

在此任务中，你将导入现有的 CI YAML 管道定义、修改并运行它。 它将创建新的 Azure 容器注册表 (ACR) 并生成/发布 eShopOnWeb 容器映像。

  1. 从实验室计算机启动 Web 浏览器，导航到 Azure DevOps eShopOnWeb 项目。 转到“管道 > 管道”，然后单击“创建管道”（或“新建管道”）。

  2. 在“你的代码在哪里?”窗口中，选择“Azure Repos Git (YAML)”并选择“eShopOnWeb”存储库。

  3. 在“配置”部分，选择“现有 Azure Pipelines YAML 文件”。 选择分支：“主分支”，提供以下路径：/.ado/eshoponweb-ci-dockercompose.yml，然后单击“继续”。****

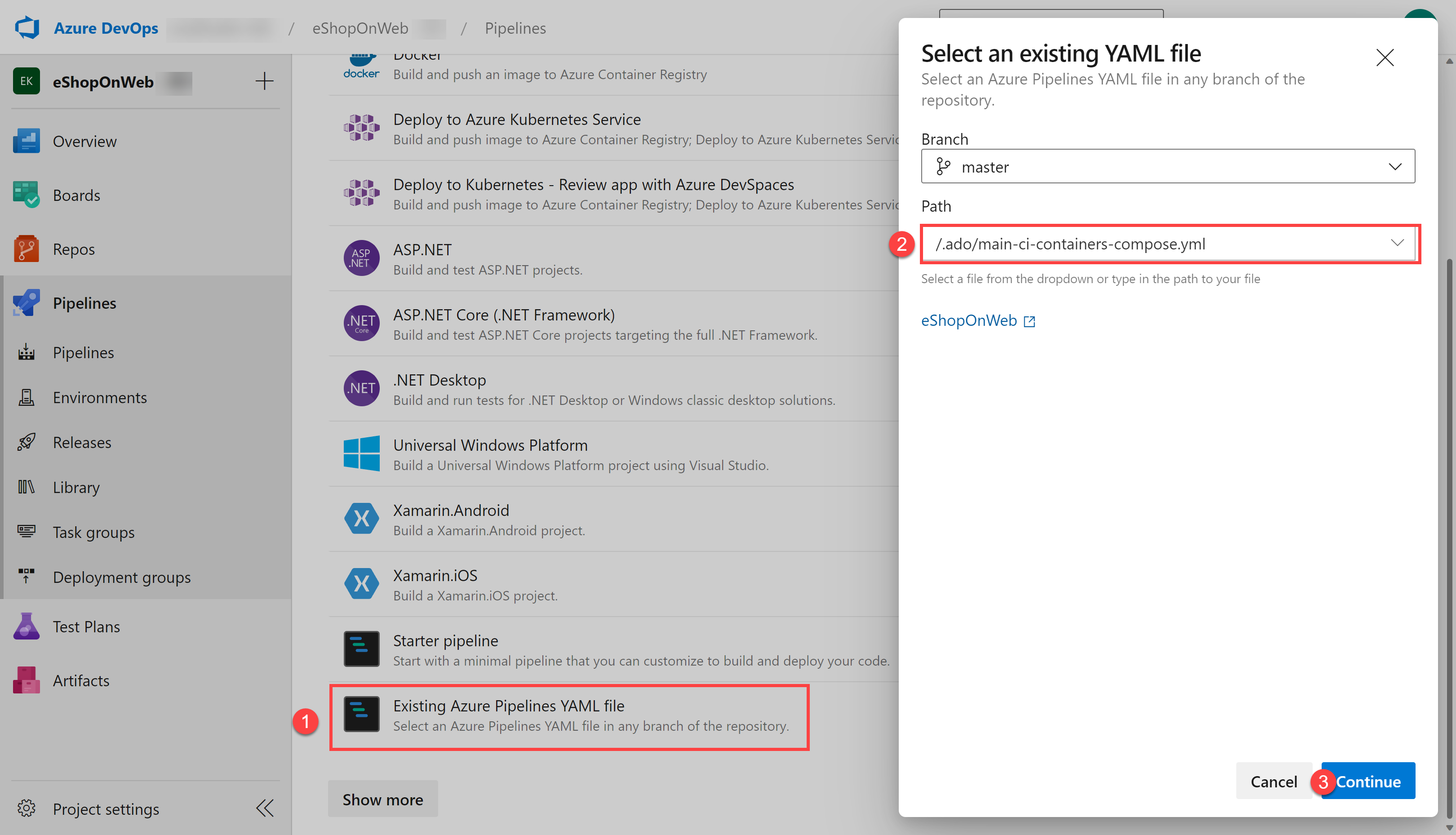

    现有管道 YAML 的屏幕截图。

  4. 在 YAML 管道定义中，通过将 AZ400-EWebShop-NAME 中的 NAME 替换为唯一的值来自定义资源组名称，并将 YOUR-SUBSCRIPTION-ID 替换为你自己的 Azure subscriptionId。****

  5. 单击“保存并运行”，等待管道成功执行。 你可能需要再次单击“保存并运行”**，以完成管道创建和运行过程。

    重要说明：如果看到消息“此管道需要访问资源的权限，然后才能继续运行 Docker Compose to ACI”，请再次单击“查看”、“允许”和“允许”。 这是允许管道创建资源所必需的。 必须单击生成作业才能看到“权限”消息。

    注意：此生成可能需要花费几分钟时间完成。 生成定义由以下任务构成：

    • AzureResourceManagerTemplateDeployment 使用 bicep 部署 Azure 容器注册表。
    • PowerShell 任务获取 bicep 输出（ACR 登录服务器）并创建管道变量。
    • DockerCompose 任务生成 eShopOnWeb 的容器映像并将其推送到 Azure 容器注册表。

  6. 管道将采用基于项目名称的名称。 让我们重命名它，以便更好地识别管道。 转到“管道 > 管道”，然后单击最近创建的管道。 单击省略号和“重命名/删除”选项。 将其命名为 eshoponweb-ci-dockercompose，然后单击“保存”。

  7. 执行完成后，在 Azure 门户中打开以前定义的资源组，应找到 Azure 容器注册表 (ACR)，其中包含创建的容器映像 eshoppublicapi 和 eshopwebmvc。 仅在部署阶段使用 eshopwebmvc。

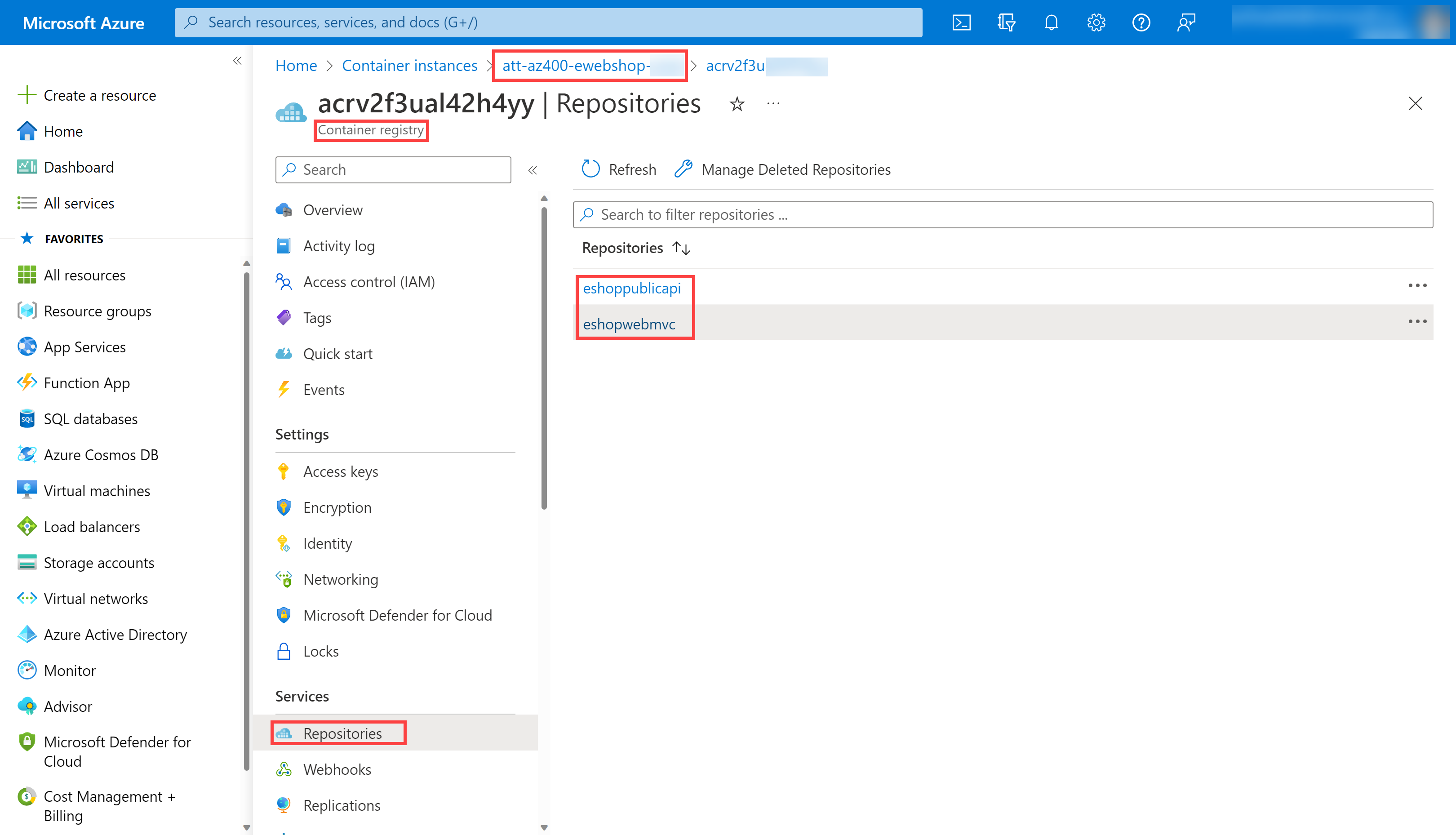

    ACR 中容器映像的屏幕截图。

  8. 单击“访问密钥”，启用“管理员用户”（如果尚未这样做），并复制密码值。**** 它将在以下任务中使用，因为我们会将它作为机密保存在 Azure Key Vault 中。

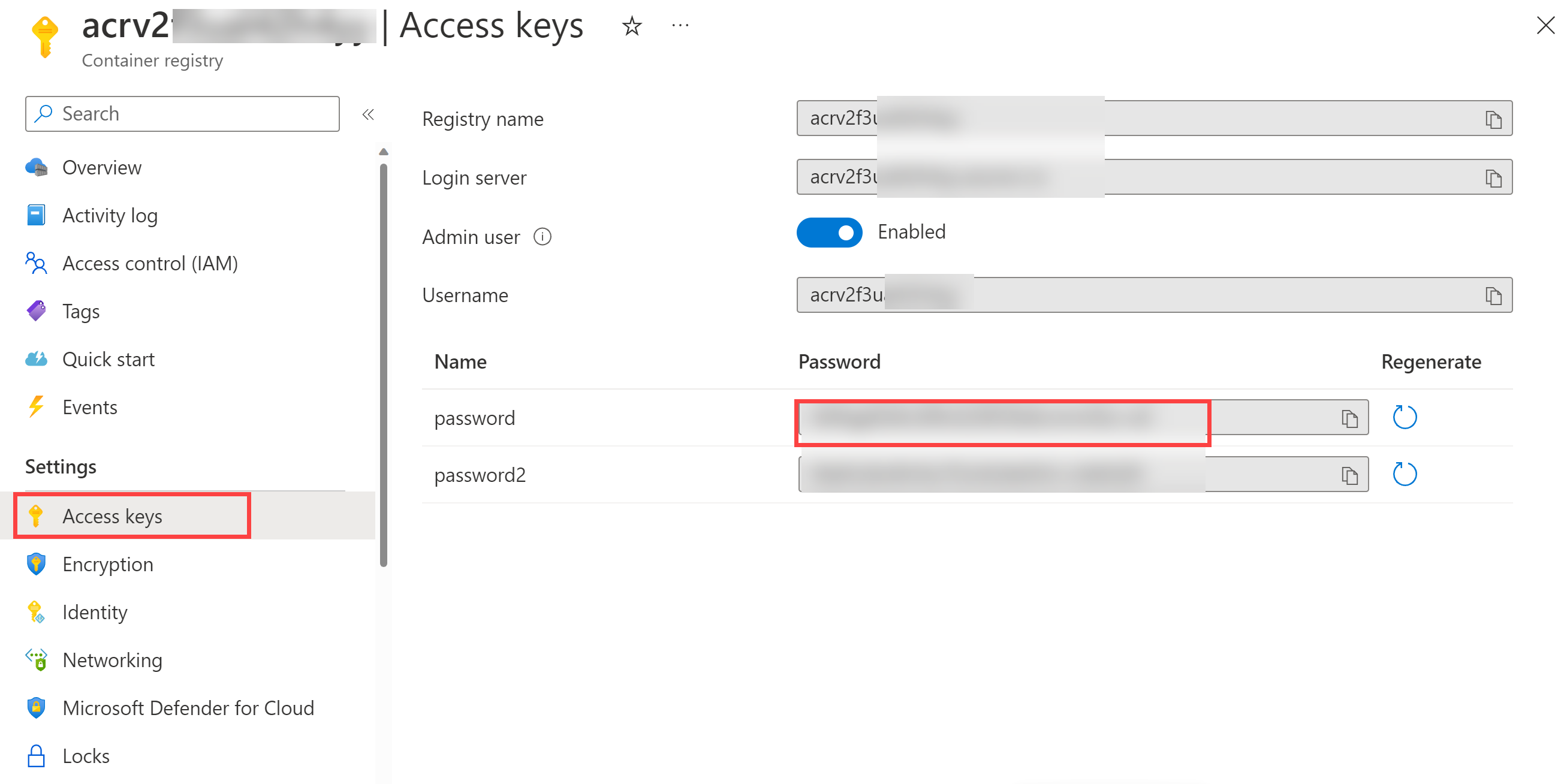

    ACR 密码位置的屏幕截图。

任务 2：创建 Azure 密钥保管库

在本任务中，你将使用 Azure 门户创建 Azure 密钥保管库。

对于本实验室场景，我们将有一个 Azure 容器实例 (ACI)，用于拉取并运行存储在 Azure 容器注册表 (ACR) 中的容器映像。 我们打算将 ACR 的密码作为机密存储到密钥保管库中。

  1. 在 Azure 门户中的“搜索资源、服务和文档”文本框中，键入 Key vault，然后按 Enter 键。
  2. 选择“密钥保管库”边栏选项卡，单击“创建 > 密钥保管库”。

  3. 在“创建密钥保管库”边栏选项卡的“基本信息”选项卡中，指定以下设置，然后单击“下一步”：

    设置 值
    订阅 你在此实验室中使用的 Azure 订阅的名称
    资源组 新资源组 AZ400-EWebShop-NAME 的名称
    密钥保管库名称 任何唯一的有效名称，如 ewebshop-kv-NAME（替换 NAME）
    区域 靠近实验室环境位置的 Azure 区域
    定价层 标准
    保留已删除保管库的天数 7
    清除保护 禁用清除保护

  4. 在“创建密钥保管库”边栏选项卡的“访问配置”选项卡上，选择“保管库访问策略”，然后在“访问策略”部分中，单击“+ 创建”以设置新策略 。

    注意：你需要保护对密钥保管库的访问，只允许得到授权的应用程序和用户进行访问。 若要从保管库访问数据，需要为在实验室环境验证期间创建的服务连接提供读取（获取/列出）权限，以便在管道中进行身份验证。

    1. 在“权限”边栏选项卡上“机密权限”的下方，选中“获取”和“列出”权限。 单击“下一步”。
    2. 在“主体”** 边栏选项卡上，搜索“Azure 订阅服务连接”（实验室环境验证期间创建的连接，通常命名为“azure subs”），并从列表中选择它。 可以在 Azure DevOps 中的“项目设置”>“服务连接”>“azure subs”>“管理服务主体”下找到服务主体名称。 如果在选择 Azure 订阅时遇到权限错误，请单击“授权”** 按钮，此操作会自动在密钥保管库中为你创建访问策略。 单击“下一步”、“下一步”、“创建”（访问策略） 。
    3. 在“查看 + 创建”边栏选项卡上，单击“创建”。

  5. 返回到“创建密钥保管库”边栏选项卡，单击“查看 + 创建”>“创建”

    注意：等待预配 Azure 密钥保管库。 此过程应该会在 1 分钟内完成。

  6. 在“部署完成”边栏选项卡上，单击“转到资源”。
  7. 在“Azure 密钥保管库”(ewebshop-kv-NAME) 边栏选项卡左侧垂直菜单中的“对象”部分，单击“机密” 。
  8. 在“机密”边栏选项卡上，单击“生成/导入”。

  9. 在“创建机密”边栏选项卡上，指定以下设置并单击“创建”（将其他设置保留为默认值）：

    设置 值
    上传选项 手动
    名称 acr-secret
    机密值 在上一任务中复制的 ACR 访问密码

任务 3：创建连接到 Azure 密钥保管库的变量组

在此任务中，将在 Azure DevOps 中创建一个变量组，该变量组将使用之前创建的服务连接从密钥保管库中检索 ACR 密码机密。

  1. 在实验室计算机上，启动 Web 浏览器并导航到 Azure DevOps 项目 eShopOnWeb。

  2. 在 Azure DevOps 门户的垂直导航窗格中，选择“管道 > 库”。 单击“+ 变量组”。

  3. 在“新建变量组”边栏选项卡上，指定以下设置：

    设置 值
    变量组名称 eshopweb-vg
    链接 Azure 密钥保管库中的机密 enable
    Azure 订阅 可用 Azure 服务连接 > Azure 订阅
    密钥保管库名称 你的密钥保管库名称
  4. 在“变量”下，单击“+ 添加”，然后选择 acr-secret 机密。 单击“确定”。

  5. 单击“保存” 。

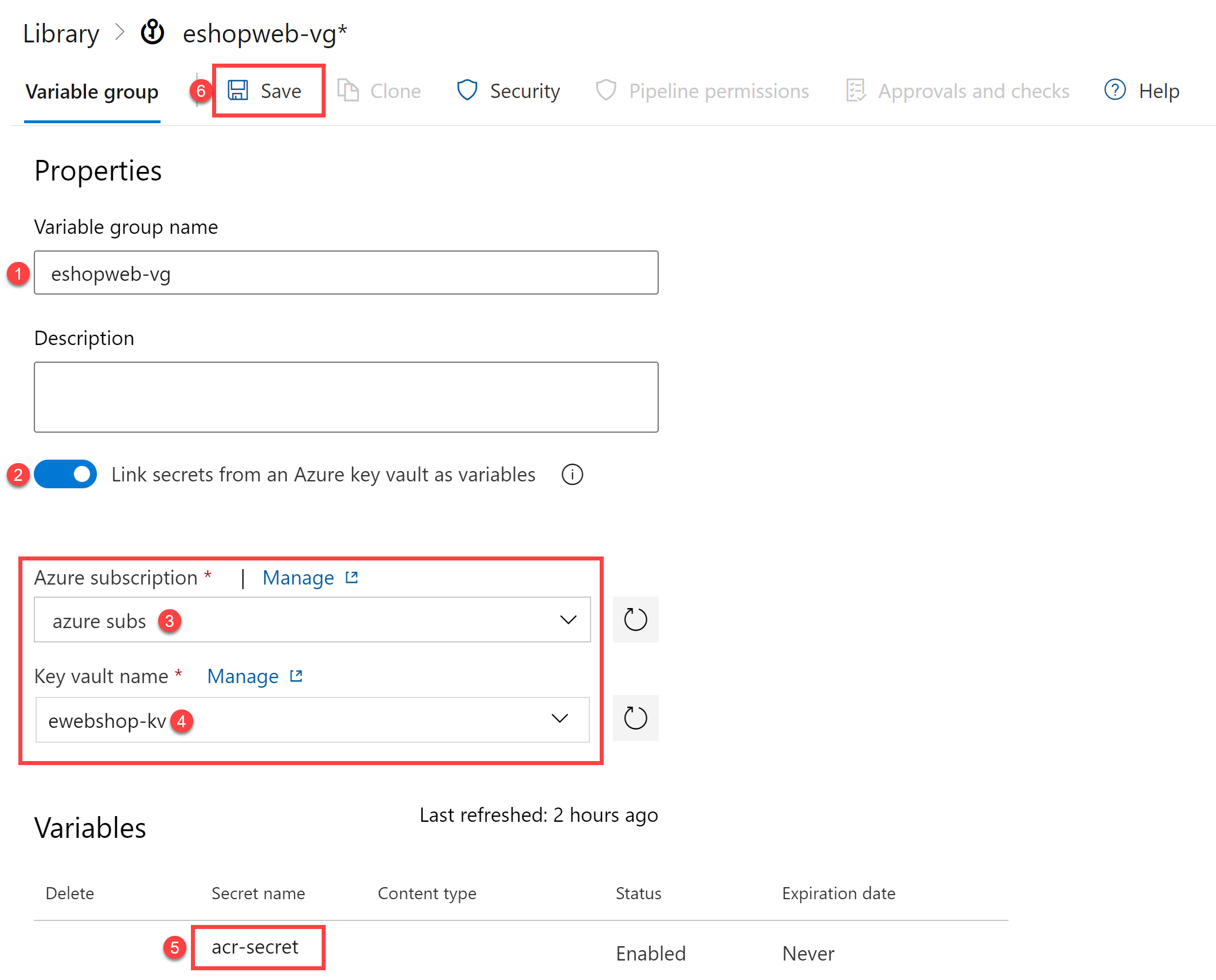

    创建变量组的屏幕截图。

任务 4：设置 CD 管道以在 Azure 容器实例 (ACI) 中部署容器

在此任务中，你将导入一个 CD 管道，对其进行自定义并运行，以部署之前在 Azure 容器实例中创建的容器映像。

  1. 从实验室计算机启动 Web 浏览器，导航到 Azure DevOps eShopOnWeb 项目。 转到“管道 > 管道”，然后单击“新建管道”。

  2. 在“你的代码在哪里?”窗口中，选择“Azure Repos Git (YAML)”并选择“eShopOnWeb”存储库。

  3. 在“配置”部分，选择“现有 Azure Pipelines YAML 文件”。 选择分支：“主分支”，提供以下路径：/.ado/eshoponweb-cd-aci.yml，然后单击“继续”。****

  4. 在 YAML 管道定义中，自定义：

    • YOUR-SUBSCRIPTION-ID，替换为你的 Azure 订阅 ID。
    • az400eshop-NAME，替换 NAME 使其全局唯一。
    • YOUR-ACR.azurecr.io 和 ACR-USERNAME 与 ACR 登录服务器（两者都需要 ACR 名称，可以在“ACR”>“访问密钥”上查看）。
    • AZ400-EWebShop-NAME，其中包含之前在实验室中定义的资源组名称。
  5. 单击“保存并运行”。 你可能需要再次单击“保存并运行”**，以完成管道创建和运行过程。 必须单击生成作业才能看到任何“权限”消息。

  6. 打开管道并等待管道成功执行。

    重要说明：如果看到消息“此管道需要访问资源的权限，然后才能继续运行 Docker Compose to ACI”，请再次单击“查看”、“允许”和“允许”。 这是允许管道创建资源所必需的。

    注意：部署可能需要几分钟才能完成。 CD 定义由以下任务构成：

    • 资源：已准备好根据 CI 管道完成自动触发。 它还会下载 bicep 文件的存储库。
    • 变量（对于部署阶段）连接到变量组，以使用 Azure 密钥保管库机密 acr-secret
    • AzureResourceManagerTemplateDeployment 使用 bicep 模板部署 Azure 容器实例 (ACI)，并提供 ACR 登录参数以允许 ACI 从 Azure 容器注册表 (ACR) 下载以前创建的容器映像。

  7. 若要验证管道部署的结果，请在 Azure 门户中搜索并选择“AZ400-EWebShop-NAME”** 资源组。 在资源列表中，确认管道已创建“az400eshop”** 容器实例。

  8. 管道将采用基于项目名称的名称。 让我们重命名它，以便更好地识别管道。 转到“管道 > 管道”，然后单击最近创建的管道。 单击省略号和“重命名/删除”选项。 将其命名为 eshoponweb-cd-aci，然后单击“保存”。

    [!IMPORTANT] 请记住删除在 Azure 门户中创建的资源，以避免不必要的费用。

审阅

在本实验室中，你已使用以下步骤将 Azure Key Vault 与 Azure DevOps 管道集成：

  • 创建 Azure 密钥保管库以将 ACR 密码作为机密存储。
  • 提供对 Azure 密钥保管库中机密的访问权限。
  • 配置了读取机密的权限。
  • 配置了管道以从 Azure 密钥保管库检索密码并将其传递到后续任务。
  • 使用机密将容器映像部署到 Azure 容器实例 (ACI)。
  • 创建了连接到 Azure 密钥保管库的变量组。
