将 Azure 密钥保管库 与 Azure Pipelines 集成

Azure Key Vault 可安全存储和管理敏感数据，例如密钥、密码和证书。 Azure Key Vault 支持硬件安全模块以及各种加密算法和密钥长度。 通过使用 Azure 密钥保管库，可最大程度地降低通过源代码泄漏敏感数据的可能性，而这是开发人员的一个常见错误。 访问 Azure Key Vault 需要正确的身份验证和授权，从而支持对其内容进行细化的权限管理。

在此实验室中，你将了解如何使用以下步骤将 Azure 密钥保管库与 Azure Pipelines 集成：

  • 创建 Azure Key Vault 以将 ACR 密码存储为机密。
  • 配置权限以允许服务主体读取机密。
  • 配置管道，以从 Azure 密钥保管库检索密码并将其传递给后续任务。

这些练习大约需要 30 分钟才能完成。

准备工作

需要 Azure 订阅、Azure DevOps 组织和 eShopOnWeb 应用程序才能遵循实验室。

在此实验中，将执行以下操作：

  • 在 Azure 订阅上部署资源。
  • 获取对 Azure 密钥保管库机密的读取访问权限。

说明

练习 1：设置 CI 管道以生成 eShopOnWeb 容器

在本练习中，你将为以下项设置 CI YAML 管道：

  • 创建 Azure 容器注册表以保存容器映像
  • 使用 Docker Compose 生成和推送 eshoppublicapi 和 eshopwebmvc 容器映像。 将仅部署 eshopwebmvc 容器。

任务 1：设置和运行 CI 管道

在此任务中，你将导入现有的 CI YAML 管道定义、修改并运行它。 该管道将创建 Azure 容器注册表 (ACR) 并生成/发布 eShopOnWeb 容器映像。

  1. 导航到 Azure DevOps 门户 https://aex.dev.azure.com 并打开你的组织。

  2. 导航到 Azure DevOps eShopOnWeb 项目。 转到“管道 > 管道”，然后选择“新建管道”。

  3. 在“你的代码在哪里?”页面上，选择“Azure Repos Git (YAML)”，然后选择“eShopOnWeb”存储库。

  4. 在“配置管道”页面上，选择“现有 Azure Pipelines YAML 文件”。 提供以下路径 /.ado/eshoponweb-ci-dockercompose.yml，然后选择“继续”。

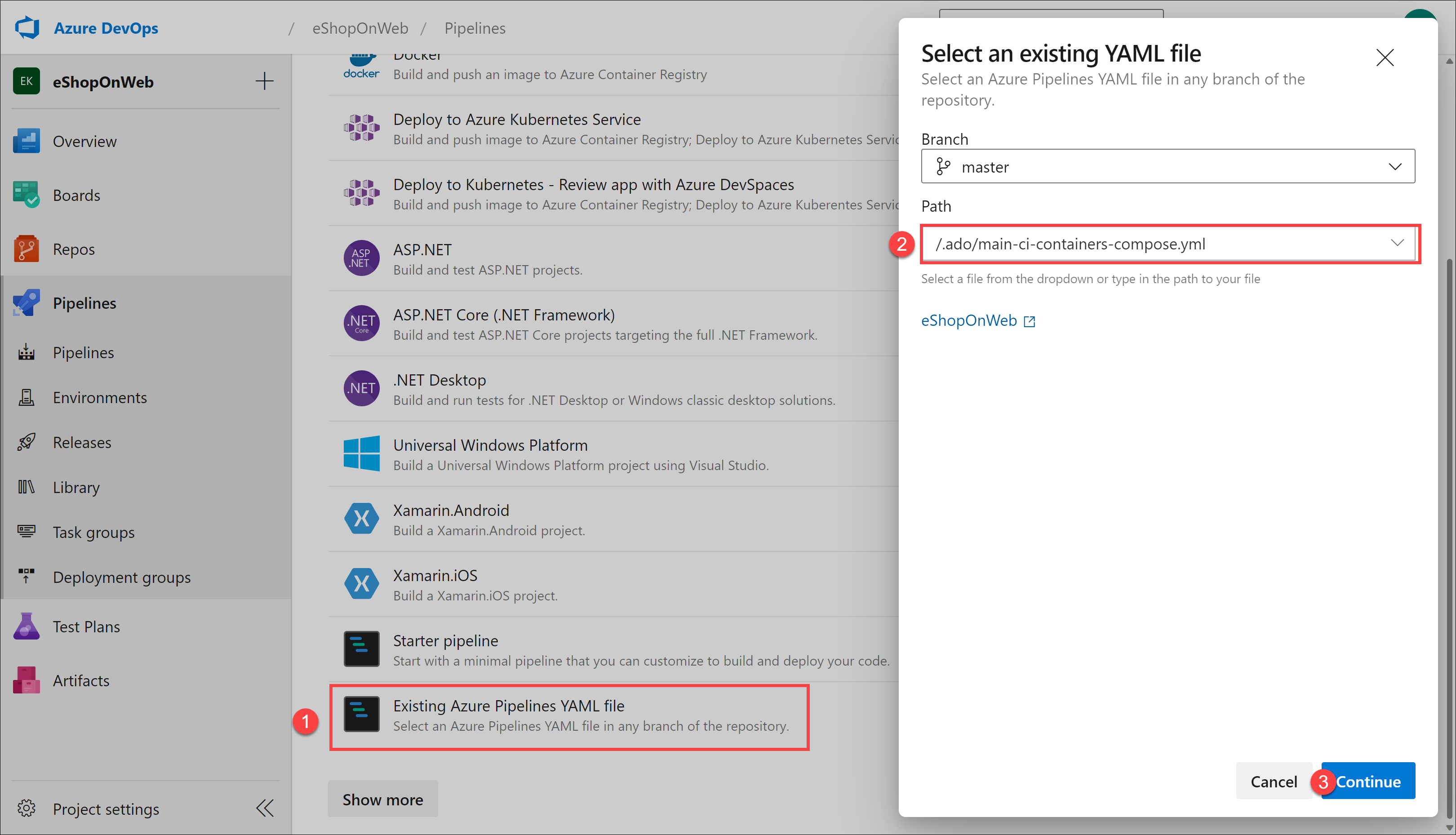

    YAML 文件中管道选择的屏幕截图。

  5. 在 YAML 管道定义中，在变量部分执行以下操作：

    • 将 AZ400-EWebShop-NAME 替换为 rg-eshoponweb-secure
    • 将位置变量的值设置为在本课程的上一个实验室中所使用的 Azure 区域的名称（例如 centralus）
    • 将 YOUR-SUBSCRIPTION-ID 替换为 Azure 订阅 ID

  6. 选择“保存并运行”，然后选择直接提交到主分支。

  7. 再次选择“保存并运行”。

    备注：如果选择创建新分支，则需要创建一个拉取请求，以将更改合并到主分支。

  8. 打开管道。 如果看到消息“此管道需要访问资源的权限，然后才能继续运行‘为映像创建 ACR’”，请选择“查看”、“允许”，并再次选择“允许”。 管道将在几分钟后运行。

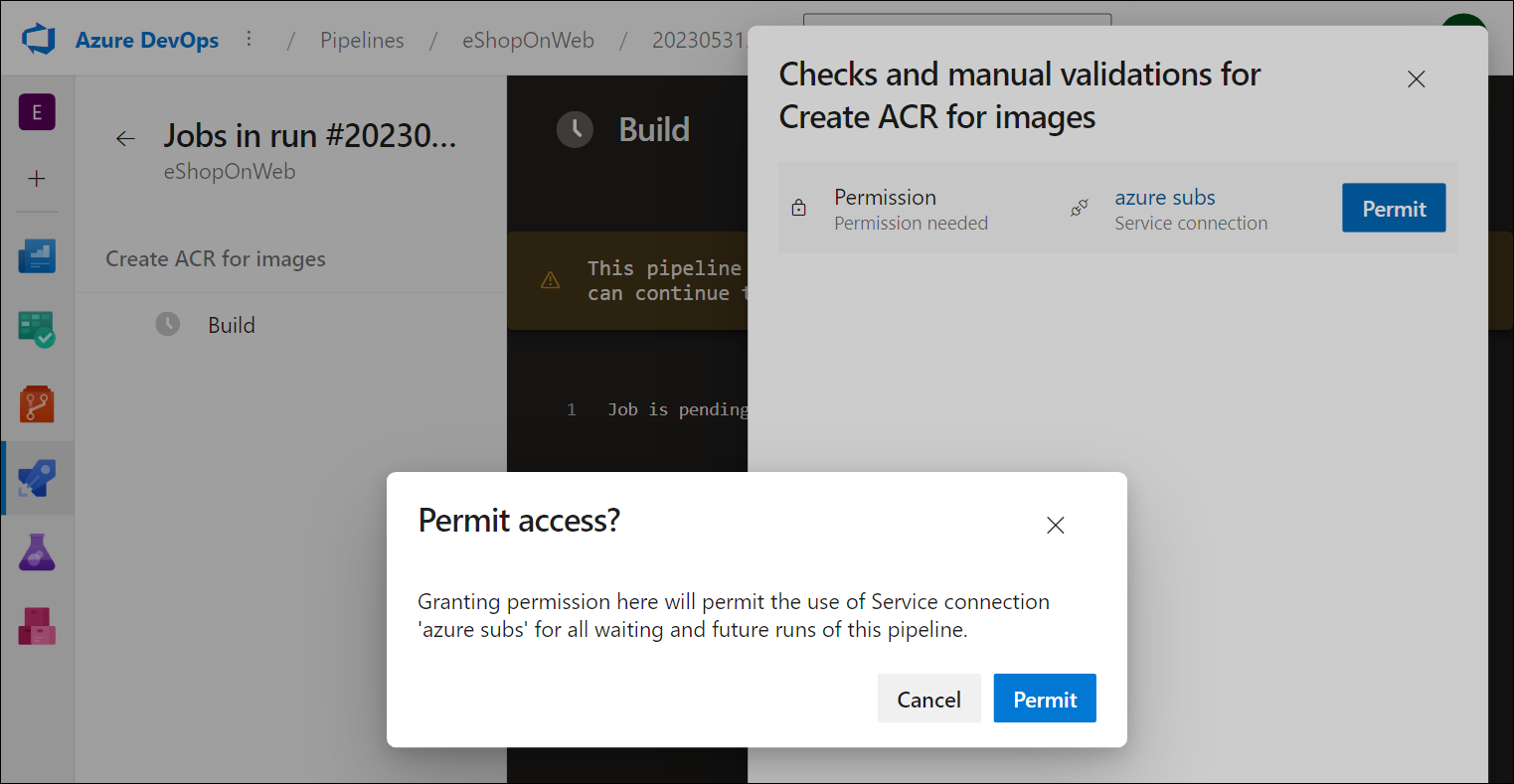

    允许从 YAML 管道访问的屏幕截图。

  9. 等待管道运行完成。 这可能需要几分钟的时间。 生成定义由以下任务构成：

    • AzureResourceManagerTemplateDeployment 使用 bicep 创建 Azure 容器注册表。
    • PowerShell 任务获取 bicep 输出（ACR 登录服务器）并创建管道变量。
    • DockerCompose 任务会生成 eShopOnWeb 的容器映像并将其推送到 Azure 容器注册表。

  10. 管道将默认采用基于项目名称的名称。 将其重命名为 eshoponweb-ci-dockercompose，以便更好地识别管道。

  11. 管道运行完成后，使用 Web 浏览器导航到 Azure 门户，打开 rg-eshoponweb-docker 资源组，然后选择表示由管道部署的 Azure 容器注册表 (ACR) 的条目。

    备注：要在注册表中查看存储库，需要向用户帐户授予提供此类访问权限的角色。 你将为此使用 AcrPull 角色。

  12. 在“容器注册表”页上，依次选择“访问控制 (IAM)”、“+ 添加”，然后从下拉菜单中选择“添加角色分配”。

  13. 在“添加角色分配”页的“角色”选项卡上，选择“AcrPull”，然后选择“下一步”。

  14. 在“成员”选项卡上，单击“+ 选择成员”，选择你的用户帐户，点击“选择”，然后选择“下一步”。

  15. 选择“审阅 + 分配”，并在分配成功完成后刷新浏览器页面。

  16. 返回“容器注册表”页，在左侧的垂直菜单栏中，在“服务”部分，选择“存储库”。

  17. 验证注册表是否包含映像 eshoppublicapi 和 eshopwebmvc。 你只会在部署阶段使用 eshopwebmvc。

    Azure 门户中 ACR 中容器映像的屏幕截图。

  18. 在“设置”中，选择“访问密钥”，启用“管理员用户”复选框，并复制“用户名”和“注册表名称”值，该值将用于以下任务，因为你会将其作为机密添加到 Azure 密钥保管库。

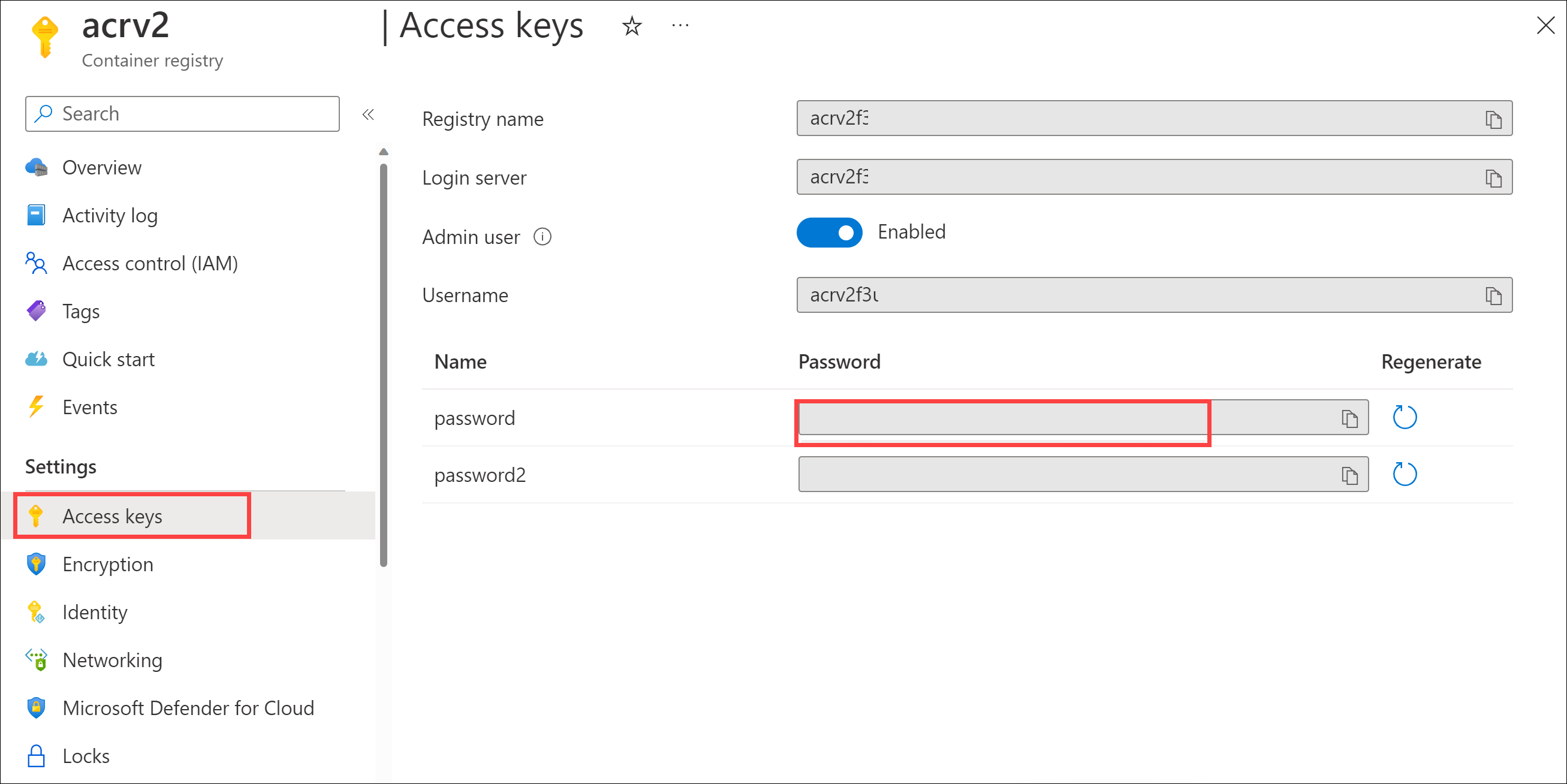

    访问密钥设置中 ACR 密码的屏幕截图。

  19. 在同一页上，记录“注册表名称”的值。 本实验室中稍后会用到它。

任务 2：创建 Azure 密钥保管库

在本任务中，你将使用 Azure 门户创建 Azure 密钥保管库。

对于本实验室场景，我们将使用一个 Azure 容器实例 (ACI)，用于拉取并运行存储在 Azure 容器注册表 (ACR) 中的容器映像。 我们打算将 ACR 的密码作为机密存储到 Azure 密钥保管库中。

  1. 在 Azure 门户中的“搜索资源、服务和文档”文本框中，键入“密钥保管库”，然后按 Enter 键。

  2. 选择“密钥保管库”边栏选项卡，单击“创建密钥保管库”。

  3. 在“创建密钥保管库”边栏选项卡的“基本信息”选项卡中，指定以下设置，然后单击“下一步”：

    设置 值
    订阅 你在此实验室中使用的 Azure 订阅的名称
    资源组 资源组名称 rg-eshoponweb-secure
    密钥保管库名称 任何唯一的有效名称，如 ewebshop-kv
    区域 你先前在本实验室中选择的同一 Azure 区域
    定价层 标准
    保留已删除保管库的天数 7
    清除保护 禁用清除保护

  4. 单击“下一步: 访问配置”。

  5. 在“权限模型”部分，选择“保管库访问策略”。

  6. 在“访问策略”部分中，选择“+ 创建”来设置新策略。

    注意：你需要保护对密钥保管库的访问，只允许得到授权的应用程序和用户进行访问。 若要从保管库访问数据，你需要提供对先前创建的服务主体的读取（获取/列出）权限，以便在管道中进行身份验证。

    • 在“权限”边栏选项卡上，选中“机密权限”下的“获取”和“列出”权限。 选择下一步。
    • 在“主体”边栏选项卡上，搜索并选择用户，选择“下一步”，然后再次选择“下一步”。
    • 在“查看 + 创建”边栏选项卡上，选择“创建”。

  7. 返回到“创建密钥保管库”边栏选项卡，选择 “查看 + 创建”>“创建”

    注意：等待预配 Azure 密钥保管库。 此过程应该会在 1 分钟内完成。

  8. 在“部署已完成”边栏选项卡上，选择“转到资源”。

  9. 在“Azure 密钥保管库”边栏选项卡左侧的垂直菜单中，选择“对象”部分中的“机密”。

  10. 在“机密”边栏选项卡上，选择“生成/导入”。

  11. 在“创建机密”边栏选项卡上，指定以下设置并选择“创建”（将其他设置保留为默认值）：

    设置 值
    上传选项 手动
    名称 acr-secret
    值 在上一任务中复制的 ACR 访问密码

  12. 等待机密创建完毕。

任务 3：创建连接到 Azure 密钥保管库的变量组

在此任务中，你将在 Azure DevOps 中创建一个变量组，该变量组将使用服务连接（服务主体）从密钥保管库中检索 ACR 密码机密

  1. 导航到 Azure DevOps 门户 https://aex.dev.azure.com 并打开你的组织。

  2. 导航到 Azure DevOps 项目 eShopOnWeb。

  3. 在 Azure DevOps 门户的垂直导航窗格中，选择“管道 > 库”。 选择“+ 变量组”。

  4. 在“新建变量组”边栏选项卡上，指定以下设置：

    设置 值
    变量组名称 eshopweb-vg
    链接 Azure 密钥保管库的机密（作为变量） enable
    Azure 订阅 可用的 Azure 服务连接 > Azure 订阅
    密钥保管库名称 在上一个任务中分配给 Azure 密钥保管库的名称

  5. 单击“授权”按钮。

  6. 在“变量”下，选择“+ 添加”，然后选择 acr-secret 机密。 选择“确定”。

  7. 选择“保存”。

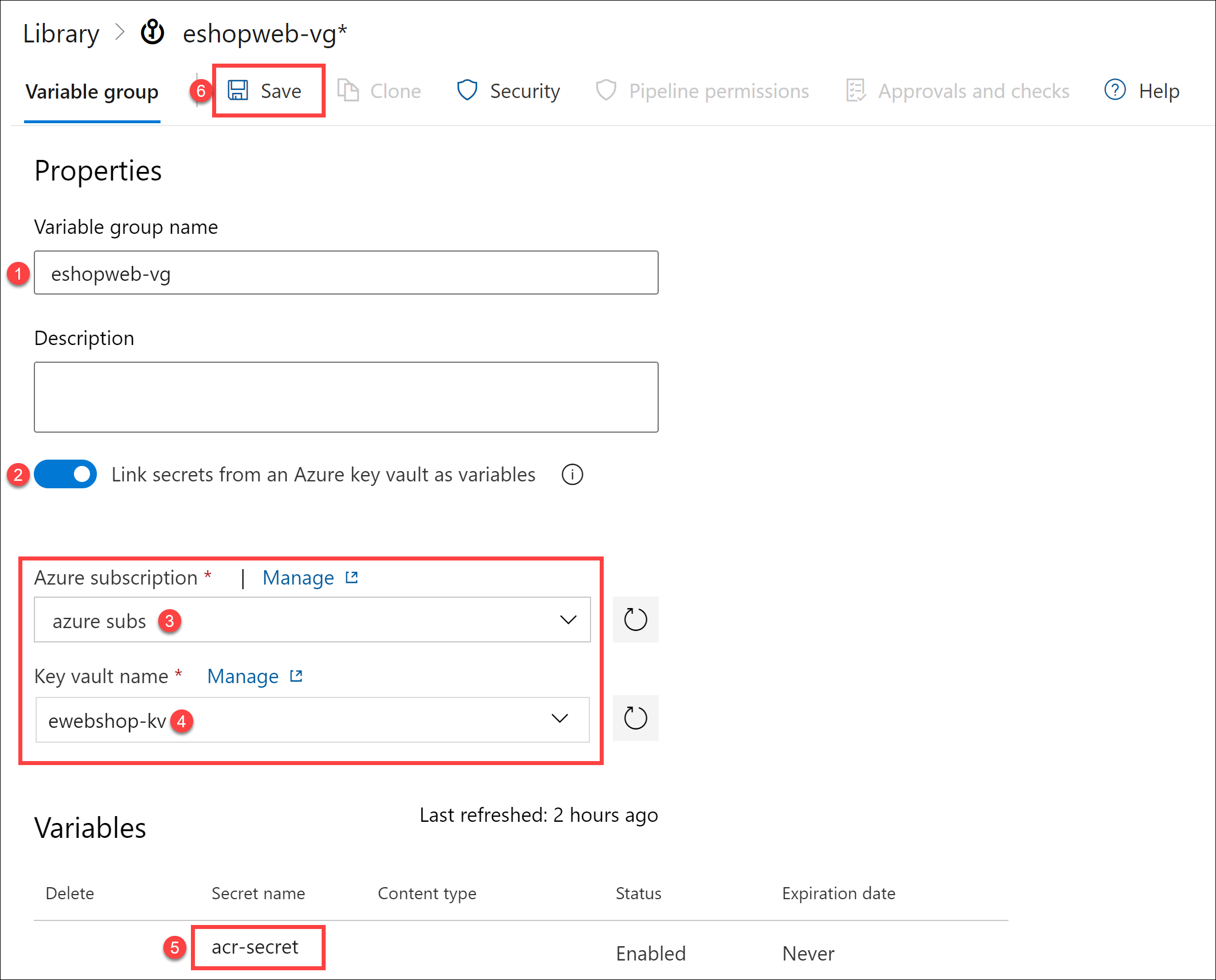

    创建变量组的屏幕截图。

任务 4：设置 CD 管道以在 Azure 容器实例 (ACI) 中部署容器

在此任务中，你将导入一个 CD 管道，对其进行自定义并运行，以部署之前在 Azure 容器实例中创建的容器映像。

  1. 在显示 eShopOnWeb 项目的 Azure DevOps 门户中，选择“管道 > 管道”，然后选择“新管道”。

  2. 在“你的代码在哪里?”页面上，选择“Azure Repos Git (YAML)”，然后选择“eShopOnWeb”存储库。

  3. 在“配置管道”页面上，选择“现有 Azure Pipelines YAML 文件”。 提供以下路径 /.ado/eshoponweb-cd-aci.yml，然后选择“继续”。

  4. 在 YAML 管道定义中，在变量部分执行以下操作：

    • 将位置变量的值设置为此前在此实验室中使用的 Azure 区域的名称，例如 centralus。
    • 将 YOUR-SUBSCRIPTION-ID 替换为 Azure 订阅 ID
    • 将 az400eshop-NAME 替换为要部署的 Azure 容器实例的全局唯一名称，例如字符串 eshoponweb-lab-docker 后跟随机六位数字。
    • 将 YOUR-ACR 和 ACR-USERNAME 替换为此前在本实验室中记录的 ACR 注册表名称。
    • 将 AZ400-EWebShop-NAME 替换为此前在本实验室中创建的资源组名称 (rg-eshoponweb-secure)。

  5. 选择“保存并运行”，然后再次选择“保存并运行”。

  6. 打开管道，注意以下消息：“此管道需要访问 2 个资源的权限，然后才能继续运行 Docker Compose to ACI”。 选择“查看”，然后选择“允许”两次（每个资源一次）以允许管道运行。

  7. 等待管道运行完成。 这可能需要几分钟的时间。 生成定义包含一个单一任务 AzureResourceManagerTemplateDeployment，该任务使用 bicep 模板部署 Azure 容器实例 (ACI)，并提供 ACR 登录参数以允许 ACI 下载以前创建的容器映像。

  8. 管道将采用基于项目名称的名称。 将其重命名为 eshoponweb-cd-aci，以便更轻松地识别其用途。

[!IMPORTANT] 请记住删除在 Azure 门户中创建的资源，以避免不必要的费用。

审阅

在本实验室中，你已使用以下步骤将 Azure Key Vault 与 Azure DevOps 管道集成：

  • 提供从 Azure DevOps 对 Azure 密钥保管可的机密和 Azure 资源的访问权限。
  • 运行从 Git 存储库导入的 2 个 YAML 管道。
  • 配置了管道，以使用变量组从 Azure 密钥保管库检索密码并将其重复用于后续任务。
