Concevoir un modèle de données dans Power BI

Histoire du labo

Dans ce labo, vous allez commencer à développer le modèle de données. Pour cela, vous créerez des relations entre les tables, puis configurerez des propriétés de table et de colonne pour améliorer la convivialité du modèle de données. Vous créerez également des hiérarchies et des mesures rapides.

Dans ce labo, vous allez découvrir comment :

  • Créer des relations de modèle
  • Configurer des propriétés de table et de colonne
  • Créer des hiérarchies

Ce labo devrait prendre environ 45 minutes.

Prise en main

Lors de cette tâche, vous allez configurer l’environnement pour le labo.

  1. Ouvrez Power BI Desktop.

    Icône Power BI Desktop

    Conseil : Par défaut, la boîte de dialogue Prise en main s’ouvre par-dessus Power BI Desktop. Vous pouvez choisir de vous connecter, puis de fermer la fenêtre contextuelle.

  2. Pour ouvrir le fichier Power BI Desktop de démarrage, sélectionnez Fichier > Ouvrir le rapport > Parcourir les rapports.

  3. Accédez au dossier D:\PL300\Labs\03-configure-data-model-in-power-bi-desktop\Starter et sélectionnez le fichier Sales Analysis.

  4. Fermez toutes les fenêtres d’information qui se sont éventuellement ouvertes.

  5. Accédez à Fichier > Enregistrer sous et enregistrez le fichier dans le dossier D:\PL300\MySolution.

Créer des relations de modèle

Dans cette tâche, vous créez des relations de modèle. Le fichier a été configuré de façon à ne pas identifier les relations entre les tables dans les labos précédents. Il ne s’agit pas du paramètre par défaut, mais il est recommandé afin d’éviter le travail supplémentaire de création des relations correctes pour votre modèle.

Important : Les labos utilisent une notation abrégée pour référencer un champ, à savoir : Product | Category. Dans cet exemple, Product est le nom de la table et Category correspond au nom du champ.

  1. Dans Power BI Desktop, à gauche, sélectionnez l’icône de la vue Modèle.

    Image 1

  2. Si vous ne voyez pas les sept tables, faites défiler horizontalement vers la droite, puis rapprochez les tables en les faisant glisser pour qu’elles soient toutes visibles en même temps.

    Conseil : Vous pouvez également vous servir du contrôle de zoom situé en bas de la fenêtre.

  3. Pour revenir à la vue Rapport, à gauche, sélectionnez l’icône de la vue Rapport.

    Image 327

  4. Pour voir tous les champs de la table, dans le volet Données, cliquez avec le bouton droit sur une zone vide, puis sélectionnez Développer tout.

  5. Pour créer un visuel table, dans le volet Données, à partir de la table Product (Produit), cochez le champ Category (Catégorie).

  6. Pour ajouter une autre colonne à la table, dans le volet Données, cochez le champ Sales | Sales (Ventes).

  7. Notez que le visuel de table liste quatre catégories de produits et que la valeur des ventes est la même pour chaque catégorie et pour le total.

    Le problème est que la table est basée sur des champs de tables différentes. Chaque catégorie de produit est censée afficher les ventes de cette catégorie. Toutefois, étant donné qu’il n’existe pas de relation de modèle entre ces tables, la table Sales n’est pas filtrée. Vous allez maintenant ajouter une relation pour propager les filtres entre les tables.

    Image 330

  8. Sous l’onglet de ruban Modélisation, à partir du groupe Relations, sélectionnez Gérer les relations.

    Image 331

  9. Dans la fenêtre Gérer les relations, notez qu’aucune relation n’est encore définie.

  10. Pour créer une relation, sélectionnez Nouveau.

  11. Dans la fenêtre Créer une relation, dans la première liste déroulante, sélectionnez la table Product.

    Image 333

  12. Dans la deuxième liste déroulante (sous la grille de la table Product), sélectionnez la table Sales.

    Image 334

  13. Notez que les colonnes ProductKey de chaque table sont sélectionnées automatiquement.

    Les colonnes ont été sélectionnées car elles partagent le même nom et le même type de données. Vous devrez peut-être trouver des colonnes correspondantes avec des noms différents dans des données réelles.

  14. Dans la liste déroulante Cardinalité, notez que l’option Un à plusieurs (1:*) est sélectionnée.

    La cardinalité est détectée automatiquement, car Power BI comprend que la colonne ProductKey de la table Product contient des valeurs uniques. La relation un-à-plusieurs est la cardinalité la plus courante, et toutes les relations que vous créez dans ce labo sont de ce type.

  15. Dans la liste déroulante Direction du filtre croisé, notez que l’option À sens unique est sélectionnée.

    Cette direction signifie que les filtres sont propagés du côté « un » au côté « plusieurs ». Dans ce cas, les filtres appliqués à la table Product sont propagés à la table Sales, mais pas dans la direction opposée.

  16. Notez que l’option Rendre cette relation active est cochée.

    Les relations actives propagent les filtres. Il est possible de marquer une relation comme inactive pour ne pas propager les filtres. Vous pouvez avoir des relations inactives si plusieurs chemins de relation existent entre les tables. Dans ce cas, les calculs de modèle peuvent utiliser des fonctions spéciales pour les activer.

  17. Sélectionnez OK. Remarquez, dans la fenêtre Gérer les relations, que la nouvelle relation est listée, puis sélectionnez Fermer.

  18. Notez qu’il existe maintenant un connecteur entre les deux tables (peu importe si les tables sont positionnées l’une en regard de l’autre).
    1. Vous pouvez interpréter la cardinalité représentée par les indicateurs 1 et (*) .
    2. La direction du filtre est représentée par la tête de flèche.
    3. Une ligne pleine représente une relation active, tandis qu’une ligne en pointillés représente une relation inactive.
    4. Placez le curseur sur la relation pour mettre en surbrillance les colonnes associées.

    Image 338

    Il existe un moyen plus simple de créer une relation. Dans le diagramme du modèle, vous pouvez faire glisser-déposer des colonnes pour créer une relation entre elles.

  19. Pour créer une relation en utilisant une technique différente, à partir de la table Reseller, faites glisser la colonne ResellerKey sur la colonne ResellerKey de la table Sales.

    Conseil : Parfois, il est impossible de faire glisser une colonne. Dans ce cas, sélectionnez une autre colonne, puis resélectionnez la colonne que vous souhaitez faire glisser et réessayez. Assurez-vous que vous voyez la nouvelle relation ajoutée au diagramme.

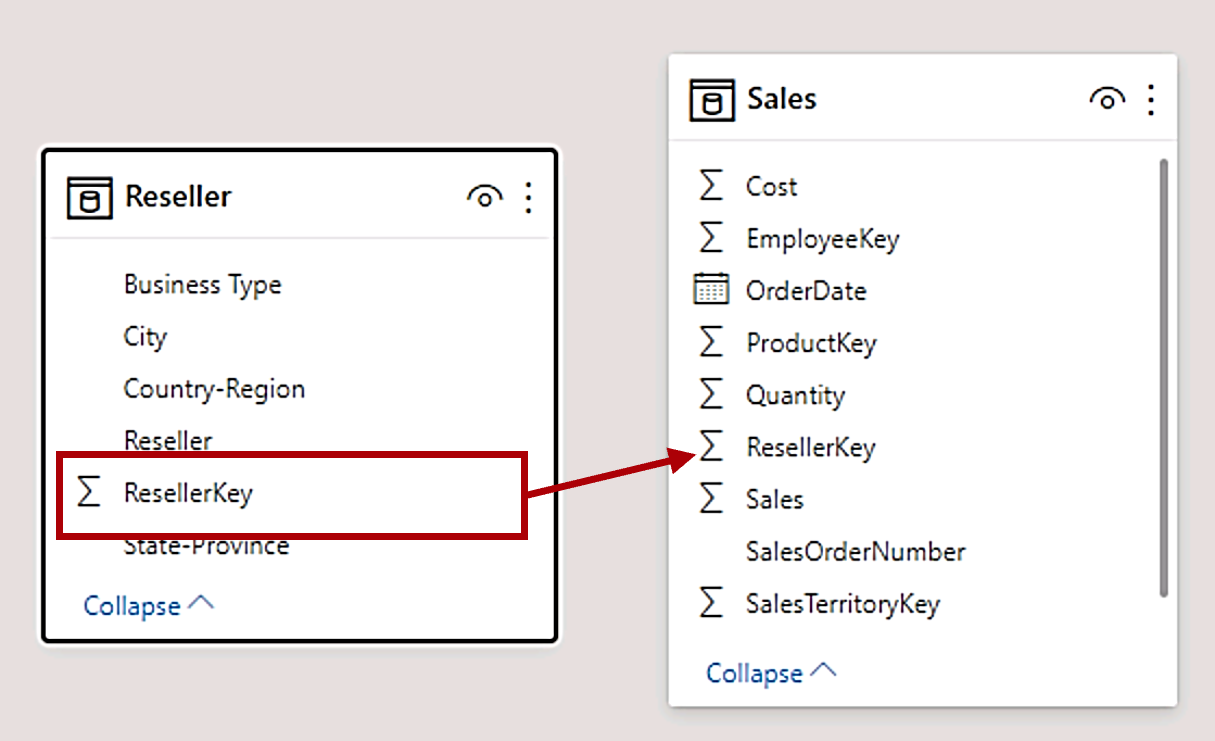

    ![Faire glisser ResellerKey de la table Reseller vers Sales ResellerKey](/PL-300-Microsoft-Power-BI-Data-Analyst.fr-fr/Instructions/Linked_image_Files/03-configure-data-model-in-power-bi-desktop_image22.png)

  20. Créez la nouvelle technique pour créer les deux relations modèle suivantes :

    • Region | SalesTerritoryKey vers Sales | SalesTerritoryKey
    • Salesperson | EmployeeKey vers Sales | EmployeeKey

  21. Dans le diagramme, organisez les tables de manière à ce que la table Sales soit placée au centre du diagramme et que les tables associées soient disposées autour d’elle. Placez les tables déconnectées sur le côté.

    Conception de schéma en étoile dans la vue Modèle

  22. Dans la vue de rapport, notez que le visuel de table a été mis à jour de façon à afficher des valeurs différentes pour chaque catégorie de produit.

    Les filtres appliqués à la table Product sont désormais propagés à la table Sales.

    Catégorie et chiffres de ventes mis à jour avec de nouvelles relations.

  23. Enregistrez le fichier Power BI Desktop.

Configurer les tables

Dans cet exercice, vous allez configurer toutes les tables. Pour cela, vous allez créer des hiérarchies et masquer, mettre en forme et catégoriser les colonnes.

Configurer la table Product

Lors de cette tâche, vous allez configurer la requête Product.

  1. Dans la vue Modèle, dans le volet Données, développez si nécessaire la table Product.

  2. Pour créer une hiérarchie, dans le volet Données, cliquez avec le bouton droit sur la colonne Category, puis sélectionnez Créer une hiérarchie.

    Boîte de dialogue Créer une hiérarchie.

  3. Dans le volet Propriétés (à gauche du volet Données), dans la zone Nom, remplacez le texte par Products.

  4. Pour ajouter le deuxième niveau à la hiérarchie, dans le volet Propriétés, dans la liste déroulante Hiérarchie, faites défiler vers le bas et sélectionnez Subcategory.

  5. Pour ajouter le troisième niveau à la hiérarchie, dans la liste déroulante Hiérarchie, sélectionnez Product.

  6. Pour terminer la conception de la hiérarchie, sélectionnez Appliquer les changements de niveau.

    Image 343

    Conseil : N’oubliez pas sélectionner Appliquer les modifications de niveau. Il est courant d’oublier cette étape.

  7. Dans le volet Données, notez la hiérarchie Products.

    Image 347

  8. Pour faire apparaître les niveaux de hiérarchie, développez la hiérarchie Products.

    Image 346

  9. Pour organiser les colonnes dans un dossier d’affichage, dans le volet Données, sélectionnez d’abord la colonne Format de couleur d’arrière-plan.

  10. Tout en appuyant sur la touche Ctrl, sélectionnez la colonne Font Color Format.

  11. Dans la zone Dossier d’affichage du volet Propriétés, entrez Mise en forme.

    Image 348

  12. Dans le volet Données, notez que les deux colonnes sont maintenant dans un dossier.

    Les dossiers d’affichage sont un excellent moyen de désencombrer les tables, en particulier celles qui contiennent un grand nombre de champs. Il s’agit uniquement d’une représentation logique.

    Image 349

Configurer la table Region

Lors de cette tâche, vous allez configurer la table Region.

  1. Dans la table Region, créez une hiérarchie nommée Region avec les trois niveaux suivants :

    • Group
    • Country
    • Région

    Image 350

  2. Sélectionnez la colonne Country (pas le niveau de hiérarchie Country).

  3. Dans le volet Propriétés, développez la section Avancé (en bas du volet), puis dans la liste déroulante Catégorie de données, sélectionnez Country/Region.

    La catégorisation des données peut fournir des indications au concepteur de rapports. Dans ce cas, le fait de placer la colonne dans la catégorie Country/Region permet de fournir des informations plus précises à Power BI pour le rendu d’une visualisation de carte.

    Image 352

Configurer la table Reseller

Lors de cette tâche, vous allez configurer la table Reseller.

  1. Dans la table Reseller, créez une hiérarchie nommée Resellers avec les deux niveaux suivants :

    • Business Type
    • Reseller

  2. Créez une deuxième hiérarchie nommée Geography avec les quatre niveaux suivants :

    • Country-Region
    • État-Province
    • City
    • Reseller

  3. Définissez la catégorie de données pour les colonnes Pays-Region, État-Province, et Ville (non le niveau hiérarchique) sur Pays/Region, État ou Province, et Ville, respectivement.

Configurer la table Sales

Lors de cette tâche, vous allez configurer la table Sales.

  1. Dans la table Sales, sélectionnez la colonne Cost.

  2. Dans la zone Description du volet Propriétés, entrez Based on standard cost.

    Les descriptions peuvent être appliquées aux tables, aux colonnes, aux hiérarchies ou aux mesures. Dans le volet Données, le texte de la description apparaît dans une info-bulle quand un créateur de rapport place son curseur sur le champ.

  3. Sélectionnez la colonne Quantity.

  4. Dans la section Mise en forme du volet Propriétés, faites passer la propriété Séparateur de milliers en position Oui.

  5. Sélectionnez la colonne Unit Price.

  6. Dans la section Mise en forme du volet Propriétés, définissez la propriété Nombre de décimales avec la valeur 2.

  7. Dans la liste déroulante Totaliser par du groupe Avancé (vous devrez peut-être faire défiler la page pour y accéder), sélectionnez Moyenne.

    Par défaut, les colonnes numériques sont totalisées en additionnant les valeurs. Ce comportement par défaut ne convient pas à une colonne comme Unit Price qui représente un taux. Le fait de choisir une moyenne comme méthode de totalisation par défaut produit un résultat significatif.

Mettre à jour en bloc les propriétés

Lors de cette tâche, vous allez mettre à jour plusieurs colonnes à l’aide une seule mise à jour en bloc. Vous adopterez cette approche pour masquer les colonnes et mettre en forme les valeurs des colonnes.

  1. Dans le volet Données, sélectionnez la colonne Product | ProductKey (Clé de produit).

  2. Tout en appuyant sur la touche Ctrl, sélectionnez les 13 colonnes suivantes (couvrant plusieurs tables) :

    • Region | SalesTerritoryKey
    • Reseller | ResellerKey
    • Sales | EmployeeKey
    • Sales | ProductKey
    • Sales | ResellerKey
    • Sales | SalesOrderNumber
    • Sales | SalesTerritoryKey
    • Salesperson | EmployeeID
    • Salesperson | EmployeeKey
    • Salesperson | UPN
    • SalespersonRegion | EmployeeKey
    • SalespersonRegion | SalesTerritoryKey
    • Targets | EmployeeID

  3. Dans le volet Propriétés, faites passer la propriété Est masqué sur Oui.

    Les colonnes ont été masquées, car elles sont utilisées par des relations ou sont utilisées dans la configuration de sécurité au niveau des lignes ou dans la logique de calcul.

    Vous utiliserez la colonne SalesOrderNumber dans un calcul dans le labo Créer des calculs DAX dans Power BI Desktop.

  4. Sélectionnez les trois colonnes suivantes (sélection multiple) :

    • Product | Standard Cost
    • Sales | Cost
    • Sales | Sales

  5. Dans la section Mise en forme du volet Propriétés, définissez la propriété Nombre de décimales avec la valeur 0 (zéro).

Passer en revue l’interface du modèle

Dans cet exercice, vous allez passer à la vue Rapport et examiner l’interface du modèle.

Passer en revue l’interface du modèle

Lors de cette tâche, vous allez passer à la vue Rapport et examiner l’interface du modèle.

  1. Passez à la vue Rapport.

  2. Dans le volet Données, notez les points suivants :

    • Les colonnes, les hiérarchies et leurs niveaux sont des champs qui peuvent être utilisés pour configurer des visuels de rapport
    • Seuls les champs applicables à la création de rapports sont visibles.
    • La table SalespersonRegion n’est pas visible, car tous ses champs sont masqués.
    • Les champs spatiaux dans les tables Region et Reseller sont ornés d’une icône spatiale.
    • Les champs ornés du symbole sigma (Ʃ) sont totalisés par défaut.
    • Une info-bulle apparaît quand vous placez le curseur sur le champ Sales | Cost

  3. Développez le champ Sales | OrderDate, puis notez qu’il révèle une hiérarchie de dates.

    Le champ Targets | TargetMonth présente une hiérarchie similaire. Ces hiérarchies n’ont pas été créées par vous. Elles sont créées automatiquement. Il y a toutefois un problème. L’exercice comptable d’Adventure Works commence le 1er juillet de chaque année. En revanche, l’année de la hiérarchie de dates qui est créée automatiquement commence le 1er janvier de l’année.

    Image 359

Vous allez maintenant désactiver ce comportement automatique. Dans le labo Créer des calculs DAX dans Power BI Desktop) , vous utiliserez DAX pour créer une table de dates et vous la configurerez pour définir le calendrier Adventure Works.

  1. Pour désactiver l’heure/date automatique, accédez au groupe Fichier > Options et paramètres > Options > Fichier actuel, puis sélectionnez Chargement des données.
    1. Dans la section Time Intelligence, décochez Date/heure automatique.

    Image 362

  2. Dans le volet Données, notez que les hiérarchies de dates ne sont plus disponibles.

    Image 363

Créer des mesures rapides

Dans cet exercice, vous allez créer deux mesures rapides.

Créer des mesures rapides

Lors de cette tâche, vous allez créer deux mesures rapides pour calculer le profit et la marge bénéficiaire.

Une mesure rapide crée la formule de calcul pour vous. Ce type de mesure est facile et rapide à créer pour les calculs simples et courants. Vous créerez des mesures sans utiliser cet outil dans le labo Créer des calculs DAX dans Power BI Desktop.

  1. Dans le volet Données, cliquez avec le bouton droit sur la table Sales, puis sélectionnez Nouvelle mesure rapide.

    Image 366

  2. Dans la liste déroulante Calcul de la fenêtre Mesures rapides, dans le groupe Opérations mathématiques, sélectionnez Soustraction.

    Image 367

  3. Dans le volet Données de la fenêtre Mesures rapides, développez la table Sales.

  4. Faites glisser le champ Sales dans la zone Valeur de base.

  5. Faites glisser le champ Cost dans la zone Valeur à soustraire.

    Image 368

  6. Dans le volet Données, dans la table Sales, notez cette nouvelle mesure.
    1. Les mesures utilisent l’icône de calculatrice.

    Image 370

  7. Pour renommer la mesure, cliquez dessus avec le bouton droit, sélectionnez Renommer, puis renommez-la Profit.

    Conseil : Pour renommer un champ, vous pouvez également double-cliquer dessus ou le sélectionner et appuyer sur F2.

  8. Dans la table Sales, ajoutez une deuxième mesure rapide basée sur les exigences suivantes :

    • Utiliser l’opération mathématique Division
    • Définir le Numérateur avec le champ Sales | Profit
    • Définir le Dénominateur avec le champ Sales | Sales
    • Renommer la mesure Profit Margin

  9. Vérifiez que la mesure Profit Margin est sélectionnée, puis, dans le ruban contextuel Outils de mesure, choisissez le format Pourcentage avec deux décimales.

    Image 374

  10. Pour tester les deux mesures, commencez par sélectionner le visuel de table dans la page du rapport.

  11. Dans le volet Données, cochez les deux mesures.

    Image 375

  12. Sélectionnez le repère droit et faites-le glisser pour élargir le visuel de table.

    Image 376

  13. Vérifiez que les mesures produisent un résultat raisonnable qui est correctement mis en forme.

    Image 378

Créer une relation plusieurs-à-plusieurs

Lors de cette tâche, vous allez créer une relation plusieurs-à-plusieurs entre la table Salesperson et la table Sales.

Les labos utilisent une notation abrégée pour référencer un champ. Voici le résultat : Salesperson | Salesperson. Dans cet exemple, Salesperson est le nom de la table et Salesperson correspond au nom du champ.

  1. Dans Power BI Desktop, dans le volet Données de la vue Rapport, cochez les deux champs suivants pour créer un visuel table.

    • Salesperson | Salesperson
    • Sales | Sales

    Image 1

    La table présente les ventes réalisées par chaque vendeur. Toutefois, il existe une autre relation entre les vendeurs et les ventes. Certains vendeurs appartiennent à une ou deux régions de vente voire plus. Par ailleurs, plusieurs vendeurs peuvent être affectés à une même région de vente.

    Du point de vue de la gestion des performances, les ventes d’un vendeur (sur la base des territoires qui lui sont affectés) doivent être analysées et comparées aux objectifs de vente. Dans le prochain exercice, vous allez créer les relations nécessaires à cette analyse.

  2. Notez que les ventes de Michael Blythe atteignent presque neuf millions de dollars.

  3. Basculez vers la vue Modèle, puis faites glisser la table SalespersonRegion pour la placer entre les tables Region et Salesperson.

  4. Créez les deux relations de modèle suivantes par glisser-déposer :

    • Salesperson | EmployeeKey à SalespersonRegion | EmployeeKey
    • Region | SalesTerritoryKey à SalespersonRegion | SalesTerritoryKey

    La table SalespersonRegion peut être considérée comme une table de pontage.

  5. Si vous passez à la vue Rapport, vous pouvez noter que le visuel n’a pas été mis à jour. Le résultat des ventes de Michael Blythe est le même.

  6. Revenez à la vue Modèle, puis suivez les directions du filtre de relation (pointe de flèche) à partir de la table Salesperson.

    Notez que la table Salesperson filtre la table Sales. Elle filtre également la table SalespersonRegion, mais ne continue pas à propager des filtres à la table Region (la pointe de flèche va dans la mauvaise direction).

    Image 380

  7. Pour modifier la relation entre les tables Region et SalespersonRegion, double-cliquez sur la relation.

  8. Dans la liste déroulante Direction du filtre croisé de la fenêtre Modifier la relation, sélectionnez Les deux.

  9. Cochez la case Appliquer le filtre de sécurité dans les deux directions, puis sélectionnez OK.

    Image 381

  10. Notez que la relation a désormais une flèche à deux pointes.

    Image 382

  11. Si vous passez à la vue Rapport, vous pouvez noter que les valeurs des ventes sont toujours les mêmes.

    Le problème est maintenant lié au fait qu’il existe deux chemins de propagation de filtre possibles entre les tables Salesperson et Sales. Cette ambiguïté est résolue en interne selon une évaluation de type « plus petit nombre de tables ». Pour être clair, vous ne devez pas concevoir des modèles avec ce type d’ambiguïté. Nous traiterons ce problème en partie plus tard dans ce labo, puis durant le labo Créer des calculs DAX dans Power BI Desktop.

  12. Basculez vers la vue Modèle pour forcer la propagation de filtre via la table de pontage. Modifiez (double-cliquez sur) la relation entre les tables Salesperson et Sales.

  13. Dans la fenêtre Modifier la relation, décochez la case Rendre cette relation active, puis sélectionnez OK.

    La propagation du filtre suivra désormais le seul chemin actif.

  14. Dans le diagramme, notez que la relation inactive est représentée par une ligne en pointillés.

    Image 5697

  15. Si vous passez à la vue Rapport, vous pouvez noter que les ventes de Michael Blythe atteignent presque 22 millions de dollars.

    Image 5698

  16. Notez également que la somme des ventes de chaque vendeur dépasse le total de la table.

    Cela s’observe souvent en présence d’une relation plusieurs-à-plusieurs qui compte plusieurs fois les résultats des ventes régionales. Prenons Brian Welcker, le deuxième vendeur listé. Le montant de ses ventes est égal au montant total des ventes. Comme il est le directeur des ventes, ce résultat est correct : ses ventes correspondent aux ventes de toutes les régions.

    Bien que la relation plusieurs-à-plusieurs fonctionne, il est pour l’instant impossible d’analyser les ventes réalisées par un vendeur (car la relation est inactive). Dans le labo Créer des calculs DAX dans Power BI Desktop, vous pourrez réactiver la relation quand vous introduirez une table calculée permettant d’analyser les performances des vendeurs dans leurs régions.

  17. Passez à la vue Modélisation, puis dans le diagramme, sélectionnez la table Salesperson.

  18. Dans la zone Nom du volet Propriétés, remplacez le texte par Salesperson (Performance).

La table renommée reflète désormais son objectif, à savoir signaler et analyser les performances des vendeurs en fonction des ventes réalisées dans les régions qui leur sont affectées.

Créer une relation à la table Targets

Lors de cette tâche, vous allez créer une relation à la table Targets.

  1. Créez une relation à partir de la colonne Salesperson (Performance) | EmployeeID et la colonne Targets | EmployeeID.

  2. Dans la vue Rapport, ajoutez le champ Targets | Target au visuel de table.

  3. Redimensionnez le visuel de table afin que toutes les colonnes soient visibles.

    Image 5699

Vous pouvez désormais visualiser les ventes et les objectifs. Mais faites attention, et ce pour deux raisons. Premièrement, comme il n’y a pas de filtre sur une période de temps, les objectifs incluent également les quantités des objectifs futurs. Deuxièmement, les objectifs ne sont pas additifs et le total ne doit donc pas être affiché. Vous pouvez les désactiver à l’aide d’une mise en forme du visuel ou les supprimer à l’aide d’une logique de calcul. Vous suivrez la deuxième approche dans le labo Créer des calculs DAX avancés dans Power BI Desktop, où vous créerez une mesure d’objectif qui retourne une valeur vide (BLANK) quand plusieurs vendeurs sont filtrés.

Terminer

Dans cette tâche, vous allez terminer le labo.

Enregistrez le fichier Power BI Desktop, puis sélectionnez Appliquer ultérieurement si vous êtes invité à appliquer des requêtes.
