Ejercicio 02: Creación y configuración de grupos de seguridad de red

Escenario

La organización necesita que el control del tráfico en app-vnet se controle estrechamente. Identificas estos requisitos.

• La subred de front-end tiene servidores web a los que se puede acceder desde Internet. Se requiere un grupo de seguridad de aplicaciones (ASG) para esos servidores. El ASG debe estar asociado a cualquier interfaz de máquina virtual que forme parte del grupo. Esto permitirá que los servidores web se administren fácilmente.
• La subred back-end tiene servidores de base de datos usados por los servidores web front-end. Se requiere un grupo de seguridad de red (NSG) para controlar este tráfico. El grupo de seguridad de red debe estar asociado a cualquier interfaz de máquina virtual a la que accedan los servidores web.
• Para las pruebas, se debe instalar una máquina virtual en la subred de front-end (VM1) y en la subred de back-end (VM2). El grupo de TI ha proporcionado una plantilla de Azure Resource Manager para implementar estos servidores Ubuntu.

Tareas de aptitudes

• Creación de un grupo de seguridad de red.
• Creación de reglas de grupo de seguridad de red.
• Asociación del grupo de seguridad de red con una subred.
• Creación y uso de grupos de seguridad de aplicaciones en las reglas del grupo de seguridad de red.

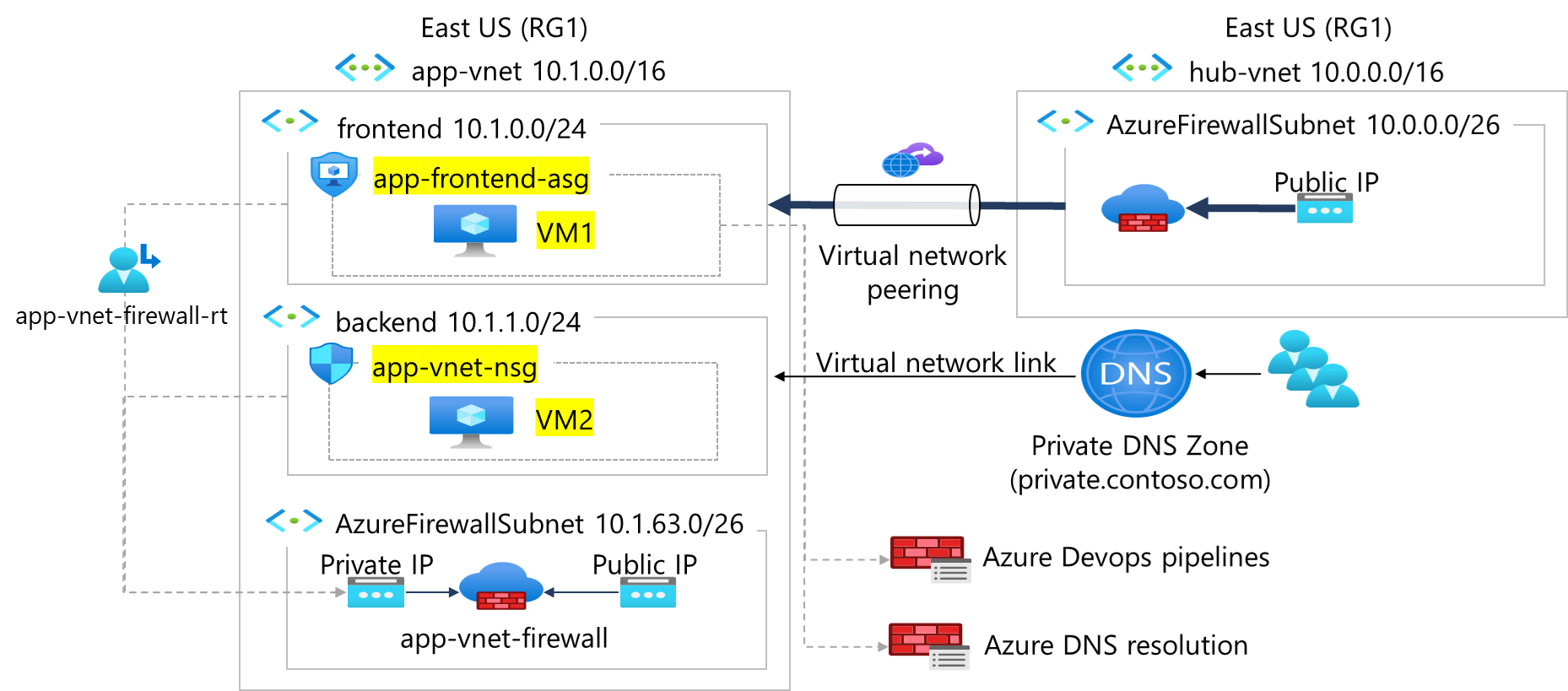

Diagrama de arquitectura

Instrucciones del ejercicio

Creación de la infraestructura de red para el ejercicio

Nota: este ejercicio requiere que se instalen las redes y subredes virtuales del laboratorio 01. Si necesitas implementar esos recursos, se proporciona una plantilla.

1. Usa el icono (superior derecho) para iniciar una sesión de Cloud Shell. Como alternativa, ve directamente a https://shell.azure.com.

2. Si se te pide que selecciones Bash o PowerShell, selecciona PowerShell.

3. El almacenamiento no es necesario para esta tarea Selecciona la suscripción. Aplique los cambios.

4. Utiliza estos comandos para implementar las máquinas virtuales necesarias para este ejercicio.

Nota: si se produce un error en la implementación para la restricción de capacidad, edita la plantilla y cambia el valor de “ubicación”.

   $RGName = "RG1"

   New-AzResourceGroupDeployment -ResourceGroupName $RGName -TemplateUri https://raw.githubusercontent.com/MicrosoftLearning/Configure-secure-access-to-workloads-with-Azure-virtual-networking-services/main/Instructions/Labs/azuredeploy.json

1. En el portal, busca y selecciona virtual machines. Comprueba que vm1 y vm2 están en ejecución.

Creación de grupos de seguridad de aplicaciones

Los grupos de seguridad de aplicaciones (ASG) permiten agrupar servidores con funciones similares. Por ejemplo, todos los servidores web que hospedan la aplicación.

1. En el portal, busca y selecciona Application security groups.

2. Selecciona + Crear y configura el grupo de seguridad de aplicaciones.

   Propiedad	Valor
   Suscripción	Selecciona la suscripción
   Grupo de recursos	RG1
   Nombre	app-frontend-asg
   Región	Este de EE. UU.

3. Selecciona Revisar y crear y luego Crear.

Nota: crearás el grupo de seguridad de aplicaciones en la misma región de la red virtual existente.

Asociación del grupo de seguridad de aplicaciones a la interfaz de red de la máquina virtual

1. En Azure Portal, busca y selecciona VM1.

2. En la hoja Redes, selecciona la Grupos de seguridad de aplicaciones y, después, selecciona Agregar grupos de seguridad de aplicaciones.

3. Selecciona app-frontend-asg y, después, selecciona Agregar.

Creación de la subred y asociación con el grupo de seguridad de red

Los grupos de seguridad de red (NSG) protegen el tráfico de red de una red virtual.

1. En el portal, busca y selecciona Network security group.

2. Selecciona + Crear y configura el grupo de seguridad de red.

   Propiedad	Valor
   Suscripción	Selecciona la suscripción
   Grupo de recursos	RG1
   Nombre	app-vnet-nsg
   Región	Este de EE. UU.

3. Selecciona Revisar y crear y luego Crear.

Asocia el grupo de seguridad de red con la subred de back-end de app-vnet.

Los grupos de seguridad de red se pueden asociar a subredes o interfaces de red individuales conectadas a Azure Virtual Machines.

1. Selecciona Ir al recurso o navega al recurso app-vnet-nsg.

2. En la hoja Configuración, selecciona Subredes.

3. Selecciona + Asociar

4. Selecciona app-vnet (RG1) y, a continuación, la subred back-end. Selecciona Aceptar.

Creación de reglas de grupo de seguridad de red

Un grupo de seguridad de red usa las reglas de seguridad para filtrar el tráfico entrante y saliente.

1. En el cuadro de búsqueda que aparece en la parte superior del portal, escribe grupos de seguridad de red. En los resultados de la búsqueda, selecciona Grupos de seguridad de red.

2. En la lista de grupos de seguridad de red, selecciona app-vnet-nsg.

3. En la hoja Configuración, selecciona Reglas de seguridad de entrada.

4. Selecciona + Agregar y configura una regla de seguridad de entrada.

   Propiedad	Valor
   Origen	Cualquiera
   Intervalos de puertos de origen	*
   Destino	Grupo de seguridad de aplicaciones
   Grupo de seguridad de aplicación de destino	app-frontend-asg
   Servicio	SSH
   Acción	Permitir
   Prioridad	100
   Nombre	AllowSSH

Aprende más con el curso en línea

• Filtra el tráfico de red con un grupo de seguridad de red mediante Azure Portal. En este módulo, te centrarás en filtrar el tráfico de red mediante grupos de seguridad de red (NSG) de Azure Portal. Aprenderás a crear, configurar y aplicar grupos de seguridad de red para mejorar la seguridad de red.
• Protegerás y aislarás el acceso a recursos de Azure mediante grupos de seguridad de red y puntos de conexión de servicio. En este módulo, aprenderás sobre los grupos de seguridad de red y cómo restringir la conectividad de red.

Puntos clave

Enhorabuena por completar este ejercicio. Estos son los puntos clave:

• Los grupos de seguridad de aplicaciones permiten organizar máquinas virtuales y definir directivas de seguridad de red basadas en las aplicaciones de la organización.
• El grupo de seguridad de red de Azure se utiliza para filtrar el tráfico de red entre recursos de Azure en una red virtual de Azure.
• Puedes asociar cero o un grupo de seguridad de red a cada subred e interfaz de red de la red virtual en una máquina virtual.
• Un grupo de seguridad de red contiene reglas de seguridad que permiten o deniegan el tráfico de red entrante o saliente de varios recursos de Azure.
• Une las máquinas virtuales a un grupo de seguridad de aplicaciones. A continuación, usa el grupo de seguridad de aplicaciones como origen o destino en las reglas del grupo de seguridad de red.
