랩 04: ACR 및 AKS 구성 및 보안

학생용 랩 매뉴얼

랩 시나리오

Azure Container Registry 및 Azure Kubernetes Service를 사용하여 개념 증명을 배포하라는 요청을 받았습니다. 특히 개념 증명은 다음을 입증해야 합니다.

  • Dockerfile을 사용하여 이미지를 빌드
  • Azure Container Registry를 사용하여 이미지를 저장
  • Azure Kubernetes Service를 구성
  • 컨테이너 애플리케이션을 내부 및 외부적으로 보호하고 액세스합니다.

이 랩의 모든 리소스에 대해 미국 동부 지역을 사용하고 있습니다. 이 지역을 수업에 사용할 것인지 강사에게 확인합니다.

랩 목표

이 랩에서는 다음과 같은 연습을 완료합니다.

  • 연습 1: ACR 및 AKS 구성 및 보안

랩: ACR 및 AKS 구성 및 보안

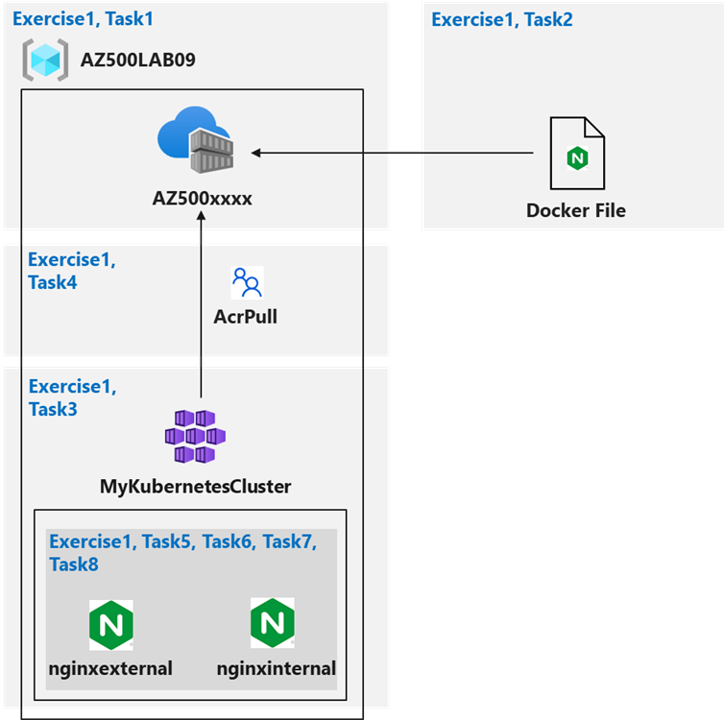

이미지

소개

랩 파일:

  • \Allfiles\Labs\09\nginxexternal.yaml
  • \Allfiles\Labs\09\nginxinternal.yaml

연습 1: ACR 및 AKS 구성 및 보안

예상 소요 시간: 45분

이 랩의 모든 리소스에 대해 미국 동부 지역을 사용하고 있습니다. 강사에게 이 지역을 수업에서 사용하는지 확인합니다.

이 연습에서는 다음 작업을 완료합니다.

  • 작업 1: Azure Container Registry 만들기
  • 작업 2: Dockerfile 만들기, 컨테이너 빌드 및 Azure Container Registry로 밀어넣기
  • 작업 3: Azure Kubernetes Service 클러스터 만들기
  • 작업 4: ACR에 액세스할 수 있는 AKS 클러스터 권한 부여
  • 작업 5: AKS에 외부 서비스 배포
  • 작업 6: 외부 AKS 호스팅 서비스에 액세스할 수 있는지 확인합니다.
  • 작업 7: AKS에 내부 서비스 배포
  • 작업 8: 내부 AKS 호스팅 서비스에 액세스할 수 있는지 확인

작업 1: Azure Container Registry 만들기

이 작업에서는 랩에 대한 리소스 그룹인 Azure Container Registry를 만듭니다.

  1. Azure portal https://portal.azure.com/ 에 로그인합니다.

    참고: 이 랩에 사용 중인 Azure 구독의 소유자 또는 기여자 역할과 해당 구독과 연결된 Microsoft Entra 테넌트의 전역 관리자 역할이 있는 계정을 사용하여 Azure Portal에 로그인합니다.

  2. Azure Portal 오른쪽 위의 첫 번째 아이콘을 클릭하여 Cloud Shell을 엽니다. 메시지가 표시되면 Bash 및 스토리지 만들기를 클릭합니다.

  3. Cloud Shell 창의 왼쪽 위 모서리에 있는 드롭다운 메뉴에서 Bash를 선택했는지 확인합니다.

  4. Cloud Shell 창 내의 Bash 세션에서 다음을 실행하여 이 랩에 대한 새 리소스 그룹을 만듭니다.

     az group create --name AZ500LAB09 --location eastus

  5. Cloud Shell 창 내의 Bash 세션에서 다음을 실행하여 리소스 그룹이 만들어졌는지 확인합니다.

     az group list --query "[?name=='AZ500LAB09']" -o table

  6. Cloud Shell 창 내의 Bash 세션에서 다음을 실행하여 새 ACR(Azure Container Registry) 인스턴스(ACR의 이름은 전역적으로 고유해야 합니다)를 만듭니다.

     az acr create --resource-group AZ500LAB09 --name az500$RANDOM$RANDOM --sku Basic

  7. Cloud Shell 창의 Bash 세션에서 다음을 실행하여 새 ACR이 만들어졌는지 확인합니다.

     az acr list --resource-group AZ500LAB09

    참고: ACR의 이름을 기록합니다. 다음 작업에서 필요합니다.

작업 2: Dockerfile 만들기, 컨테이너 빌드 및 Azure Container Registry로 밀어넣기

이 작업에서는 Dockerfile을 만들고 Dockerfile에서 이미지를 빌드하고 이미지를 ACR에 배포합니다.

  1. Cloud Shell 창 내의 Bash 세션에서 다음을 실행하여 Dockerfile을 만들어 Nginx 기반 이미지를 만듭니다.

     echo FROM nginx > Dockerfile

  2. Cloud Shell 창 내의 Bash 세션에서 다음을 실행하여 Dockerfile에서 이미지를 빌드하고 이미지를 새 ACR로 밀어 넣습니다.

    참고: 명령줄 끝에 있는 후행 기간이 필요합니다. 현재 디렉터리를 Dockerfile의 위치로 지정합니다.

     ACRNAME=$(az acr list --resource-group AZ500LAB09 --query '[].{Name:name}' --output tsv)

 az acr build --resource-group AZ500LAB09 --image sample/nginx:v1 --registry $ACRNAME --file Dockerfile .

    참고: 명령이 성공적으로 완료될 때까지 기다립니다. 2분 정도 걸릴 수 있습니다.

  3. Cloud Shell 창을 닫습니다.

  4. Azure Portal에서 AZ500Lab09 리소스그룹으로 이동한 다음, 리소스 목록에서 이전 작업에서 프로비전한 Azure Container Registry 인스턴스를 나타내는 항목을 클릭합니다.

  5. Container Registry 블레이드의 서비스 섹션에서 리포지토리를 클릭합니다.

  6. 리포지토리 목록에 sample/nginx라는 새 컨테이너 이미지가 포함되어 있는지 확인합니다.

  7. sample/nginx 항목을 클릭하고 이미지 버전을 식별하는v1 태그의 현재 상태를 확인합니다.

  8. v1 항목을 클릭하여 이미지 매니페스트를 확인합니다.

    참고: 매니페스트에는 sha256 다이제스트, 매니페스트 생성 날짜 및 플랫폼 항목이 포함됩니다.

작업 3: Azure Kubernetes Service 클러스터 만들기

이 작업에서는 Azure Kubernetes Service를 만들고 배포된 리소스를 검토합니다.

  1. Azure Portal에서 Azure Portal 페이지 상단에 있는 리소스, 서비스 및 문서 검색 텍스트 상자에서 Kubernetes Service를 입력하고 Enter 키를 누릅니다.

  2. Kubernetes 서비스 블레이드에서 + 만들기를 클릭하고, 드롭다운 메뉴에서 + Kubernetes 클러스터 만들기를 클릭합니다.

  3. Kubernetes 클러스터 만들기 블레이드의 기본 사항 탭에서 클러스터 사전 설정 구성을 선택하고, 개발/테스트($) 를 선택합니다. 이제 다음 설정을 지정합니다(다른 설정은 기본값으로 둡니다).

    설정 값
    구독 이 랩에서 사용 중인 Azure 구독의 이름
    Resource group AZ500LAB09
    Kubernetes 클러스터 이름 MyKubernetesCluster
    지역 (미국) 미국 동부
    가용성 영역 없음
    스케일링 방법 수동
    노드 수 1

  4. 다음: 노드 풀 > 을 클릭하고, Kubernetes 클러스터 만들기 블레이드의 노드 풀 탭에서 다음 설정을 지정합니다(다른 설정은 기본값으로 둡니다).

    설정 값
    가상 노드 사용 체크박스 선택 취소

  5. 다음: 액세스 > 를 클릭하고, Kubernetes 클러스터 만들기 블레이드의 액세스 탭에서 기본값을 그대로 사용하고 다음: 네트워킹 > 을 선택합니다.

  6. Kubernetes 클러스터 만들기 블레이드의 네트워킹 탭에서 다음 설정을 지정합니다(다른 설정은 기본값으로 남겨둡니다).

    설정 값
    네트워크 구성 Azure CNI
    DNS 이름 접두사 기본값 그대로 유지

    참고: AKS는 프라이빗 클러스터로 구성할 수 있습니다. 이렇게 하면 API 서버에 개인 IP를 할당하여 API 서버와 노드 풀 간의 네트워크 트래픽이 개인 네트워크에만 남아 있는지 확인합니다. 자세한 내용은 프라이빗 Azure Kubernetes Service 클러스터 만들기 페이지를 참조하세요.

  7. 다음: 통합 > 을 클릭하고, Kubernetes 클러스터 만들기 블레이드의 통합 탭에서 컨테이너 모니터링을 사용 안 함으로 설정합니다.

    참고: 프로덕션 시나리오에서 모니터링을 활성화합니다. 이 경우 모니터링은 랩에서 다루지 않으므로 사용하지 않습니다.

  8. 검토 + 만들기를 클릭한 다음, 만들기를 클릭합니다.

    참고: 배포가 완료될 때까지 기다리세요. 10분 정도 걸릴 수 있습니다.

  9. 배포가 완료되면 Azure Portal에서 Azure Portal 페이지 상단에 있는 리소스, 서비스 및 문서 검색 텍스트 상자에서 리소스 그룹을 입력하고 Enter 키를 누릅니다.

  10. 리소스 그룹 블레이드의 리소스 그룹 목록에서 AKS 노드의 구성 요소를 보유하는 MC_AZ500LAB09_MyKubernetesCluster_eastus라는 새 리소스 그룹을 기록합니다. 이 리소스 그룹에서 리소스를 검토합니다.

  11. 리소스 그룹 블레이드로 돌아와서 AZ500LAB09 항목을 클릭합니다.

    참고: 리소스 목록에 AKS 클러스터 및 해당 가상 네트워크에 기록합니다.

  12. Azure Portal의 Cloud Shell에서 Bash 세션을 엽니다.

    참고: Cloud Shell 창의 왼쪽 위 모서리에 있는 드롭다운 메뉴에서 Bash를 선택했는지 확인합니다.

  13. Cloud Shell 창 내의 Bash 세션에서 다음을 실행하여 Kubernetes 클러스터에 연결합니다.

    az aks get-credentials --resource-group AZ500LAB09 --name MyKubernetesCluster

  14. Cloud Shell 창 내의 Bash 세션에서 다음을 실행하여 Kubenetes 클러스터의 노드를 나열합니다.

    kubectl get nodes

    참고: 클러스터 노드의 상태가 준비 상태로 나열되어 있는지 확인합니다.

작업 4: ACR에 액세스하여 해당 가상 네트워크를 관리할 수 있도록 AKS 클러스터 권한 부여

이 작업에서는 ACR에 액세스하여 해당 가상 네트워크를 관리할 수 있도록 AKS 클러스터 권한을 부여합니다.

  1. Cloud Shell 창 내의 Bash 세션에서 다음을 실행하여 이 랩에서 이전에 만든 Azure Container Registry 인스턴스를 사용하기 위한 AKS 클러스터를 구성합니다.

     ACRNAME=$(az acr list --resource-group AZ500LAB09 --query '[].{Name:name}' --output tsv)

 az aks update -n MyKubernetesCluster -g AZ500LAB09 --attach-acr $ACRNAME

    참고: 이 명령은 ACR에 ‘acrpull’ 역할 할당을 부여합니다.

    참고: 이 명령을 완료하려면 몇 분 정도 걸립니다.

  2. Cloud Shell 창 내의 Bash 세션에서 다음 명령을 실행하여 AKS 클러스터에 해당 가상 네트워크에 대한 참가자 역할을 부여합니다.

     RG_AKS=AZ500LAB09

 RG_VNET=MC_AZ500LAB09_MyKubernetesCluster_eastus

 AKS_VNET_NAME=aks-vnet-30198516

 AKS_CLUSTER_NAME=MyKubernetesCluster

 AKS_VNET_ID=$(az network vnet show --name $AKS_VNET_NAME --resource-group $RG_VNET --query id -o tsv)

 AKS_MANAGED_ID=$(az aks show --name $AKS_CLUSTER_NAME --resource-group $RG_AKS --query identity.principalId -o tsv)

 az role assignment create --assignee $AKS_MANAGED_ID --role "Contributor" --scope $AKS_VNET_ID

작업 5: AKS에 외부 서비스 배포

이 작업에서는 매니페스트 파일을 다운로드하고 YAML 파일을 편집하고 변경 내용을 클러스터에 적용합니다.

  1. Cloud Shell 창 내 Bash 세션에서 파일 업로드/다운로드 아이콘을 클릭하고, 드롭다운 메뉴에서 업로드를 클릭합니다. 그런 다음 열기 대화 상자에서 랩 파일을 다운로드한 위치로 이동하여 \Allfiles\Labs\09\nginxexternal.yaml을 선택하고 열기를 클릭합니다. 그런 다음 \Allfiles\Labs\09\nginxinternal.yaml을 선택하고 열기를 클릭합니다.

  2. Cloud Shell 창 내의 Bash 세션에서 다음을 실행하여 Azure Container Registry 인스턴스의 이름을 식별합니다.

     echo $ACRNAME

    참고: Azure Container Registry 인스턴스 이름을 기록합니다. 이 이름은 이 작업 뒷부분에서 필요합니다.

  3. Cloud Shell 창 내의 Bash 세션에서 다음을 실행하여 nginxexternal.yaml 파일을 열면 콘텐츠를 편집할 수 있습니다.

     code ./nginxexternal.yaml

    참고: 외부 yaml 파일입니다.

  4. 편집기 창에서 줄 24까지 아래로 스크롤하여 <ACRUniquename> 자리 표시자를 ACR 이름으로 바꿉니다.

  5. 편집기 창의 오른쪽 상단 모서리에서 타원 아이콘을 클릭하고 저장을 클릭한 다음, 편집기 닫기를 클릭합니다.

  6. Cloud Shell 창 내의 Bash 세션에서 다음을 실행하여 클러스터에 변경 사항을 적용합니다.

     kubectl apply -f nginxexternal.yaml

  7. Cloud Shell 창 내의 Bash 세션에서 이전 작업에서 실행한 명령 출력을 검토하여 배포 및 해당 서비스가 만들어졌는지 확인합니다.

     deployment.apps/nginxexternal created
 service/nginxexternal created

작업 6: 외부 AKS 호스팅 서비스에 액세스할 수 있는지 확인합니다.

이 작업에서는 공용 IP 주소를 사용하여 컨테이너에 외부에서 액세스할 수 있는지 확인합니다.

  1. Cloud Shell 창 내의 Bash 세션에서 다음을 실행하여 이름, 유형, IP 주소 및 포트를 포함한 nginxexternal 서비스에 대한 정보를 검색합니다.

     kubectl get service nginxexternal

  2. Cloud Shell 창 내의 Bash 세션에서 출력을 검토하고 외부 IP 열에서 값을 기록합니다. 다음 단계에서 해당 값이 필요합니다.

  3. 새 브라우저 탭을 열고 이전 단계에서 식별한 IP 주소를 찾아봅니다.

  4. nginx에 오신 것을 환영합니다! 페이지가 표시되는지 확인합니다.

작업 7: AKS에 내부 서비스 배포

이 작업에서는 AKS에서 내부 연결 서비스를 배포합니다.

  1. Cloud Shell 창의 Bash 세션에서 다음을 실행하여 nginxintenal.yaml 파일을 열면 콘텐츠를 편집할 수 있습니다.

     code ./nginxinternal.yaml

    참고: 내부 yaml 파일입니다.

  2. 편집기 창에서 컨테이너 이미지 참조가 포함된 줄까지 아래로 스크롤하여 <ACRUniquename> 자리 표시자를 ACR 이름으로 바꿉니다.

  3. 편집기 창의 오른쪽 상단 모서리에서 타원 아이콘을 클릭하고 저장을 클릭한 다음, 편집기 닫기를 클릭합니다.

  4. Cloud Shell 창 내의 Bash 세션에서 다음을 실행하여 클러스터에 변경 사항을 적용합니다.

     kubectl apply -f nginxinternal.yaml

  5. Cloud Shell 창 내의 Bash 세션에서 출력을 검토하여 배포 및 서비스가 만들어졌는지 확인합니다.

    deployment.apps/nginxinternal created
service/nginxinternal created

  6. Cloud Shell 창 내의 Bash 세션에서 다음을 실행하여 이름, 유형, IP 주소 및 포트를 포함한 nginxinternal 서비스에 대한 정보를 검색합니다.

     kubectl get service nginxinternal

  7. Cloud Shell 창 내의 Bash 세션에서 출력을 검토합니다. 이 경우 외부 IP는 개인 IP 주소입니다. 보류 중 상태라면 이전 명령을 다시 실행합니다.

    참고: 이 IP 주소를 기록합니다. 다음 작업에서 필요합니다.

    참고: 내부 서비스 엔드포인트에 액세스하려면 클러스터에서 실행되는 Pod 중 하나에 대화형으로 연결합니다.

    참고: 클러스터-IP 주소를 사용할 수도 있습니다.

작업 8: 내부 AKS 호스팅 서비스에 액세스할 수 있는지 확인

이 작업에서는 AKS 클러스터에서 실행되는 Pod 중 하나를 사용하여 내부 서비스에 액세스합니다.

  1. Cloud Shell 창 내의 Bash 세션에서 다음을 실행하여 AKS 클러스터의 기본 네임스페이스에 Pod를 나열합니다.

     kubectl get pods

  2. Pod 목록에서 NAME 열의 첫 번째 항목을 복사합니다.

    참고: 후속 단계에서 사용할 Pod입니다.

  3. Cloud Shell 창 내의 Bash 세션에서 다음을 실행하여 대화형으로 첫 번째 Pod에 연결합니다(<pod_name> 자리 표시자를 이전 단계에서 복사한 이름으로 바꿉니다).

     kubectl exec -it <pod_name> -- /bin/bash

  4. Cloud Shell 창 내의 Bash 세션에서 다음을 실행하여 서비스의 개인 IP 주소를 통해 Nginx 웹 사이트를 사용할 수 있는지 확인합니다(<internal_IP> 자리 표시자를 이전 작업에서 기록한 IP 주소로 바꿉니다).

     curl http://<internal_IP>

  5. Cloud Shell 창을 닫습니다.

결과: ACR 및 AKS를 구성 및 보호했습니다.

리소스 정리

더 이상 사용하지 않는 새로 만든 Azure 리소스는 모두 제거하세요. 사용하지 않는 리소스를 제거하면 예상하지 못한 비용이 발생하지 않습니다.

  1. Azure Portal 오른쪽 위의 첫 번째 아이콘을 클릭하여 Cloud Shell을 엽니다.

  2. Cloud Shell 창의 왼쪽 위 드롭다운 메뉴에서 PowerShell을 선택하고 메시지가 표시되면 확인을 클릭합니다.

  3. Cloud Shell 창 내의 PowerShell 세션에서 다음을 실행하여 이 랩에서 만든 리소스 그룹을 제거합니다.

     Remove-AzResourceGroup -Name "AZ500LAB09" -Force -AsJob

  4. Cloud Shell 창을 닫습니다.
