랩 03: Azure Firewall

학생용 랩 매뉴얼

랩 시나리오

Azure Firewall을 설치해야 합니다. 조직에서 전체 네트워크 보안 계획의 중요한 부분인 인바운드 및 아웃바운드 네트워크 액세스를 제어할 수 있습니다. 특히 다음의 인프라 구성 요소를 만들고 테스트하려고 합니다.

  • 워크로드 서브넷과 점프 호스트 서브넷이 있는 가상 네트워크.
  • 가상 머신은 각 서브넷입니다.
  • 워크로드 서브넷의 모든 아웃바운드 워크로드 트래픽을 보장하는 사용자 지정 경로는 방화벽을 사용해야 합니다.
  • www.bing.com애 대한 아웃바운드 트래픽만 허용하는 방화벽 애플리케이션 규칙.
  • 외부 DNS 서버 조회를 허용하는 방화벽 네트워크 규칙.

이 랩의 모든 리소스에 대해 미국 동부 지역을 사용하고 있습니다. 이 지역을 수업에 사용할 것인지 강사에게 확인합니다.

랩 목표

이 랩에서는 다음과 같은 연습을 완료합니다.

  • 연습 1: Azure Firewall 배포 및 테스트

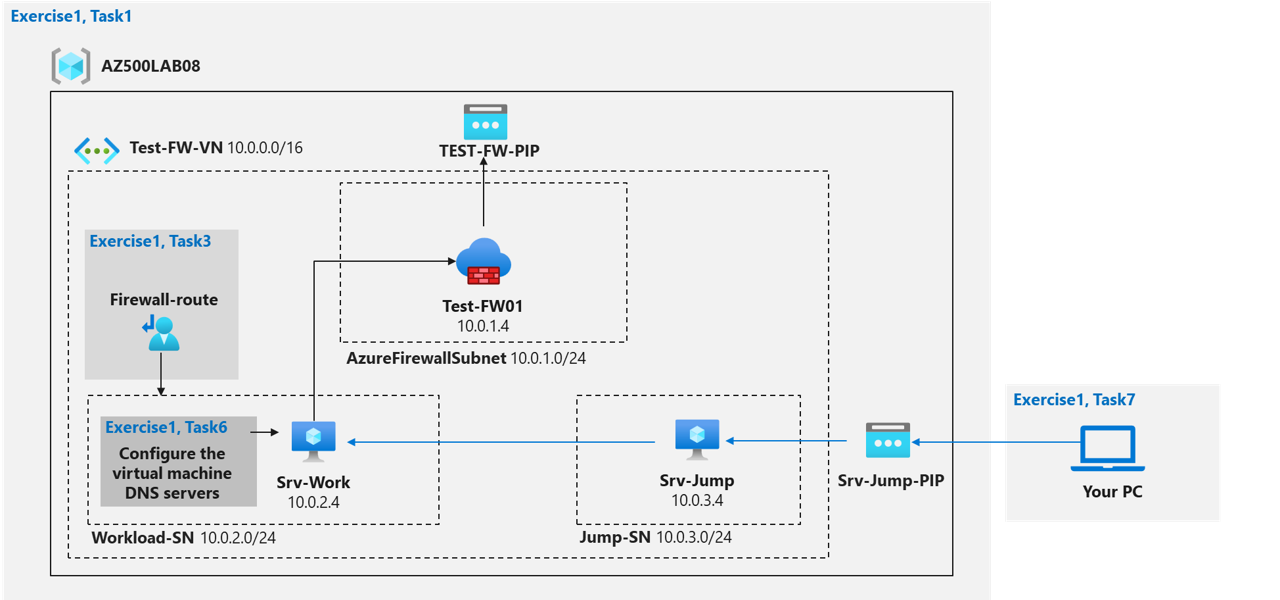

Azure Firewall 다이어그램

이미지

Instructions

랩 파일:

  • \Allfiles\Labs\08\template.json

연습 1: Azure Firewall 배포 및 테스트

예상 소요 시간: 40분

이 랩의 모든 리소스에 대해 미국 동부 지역을 사용하고 있습니다. 강사에게 이 지역을 수업에서 사용하는지 확인합니다.

이 연습에서는 다음 작업을 완료합니다.

  • 작업 1: 템플릿을 사용하여 랩 환경을 배포합니다.
  • 작업 2: Azure Firewall을 배포합니다.
  • 작업 3: 기본 경로를 만듭니다.
  • 작업 4: 애플리케이션 규칙을 구성합니다.
  • 작업 5: 네트워크 규칙을 구성합니다.
  • 작업 6: DNS 서버를 구성합니다.
  • 작업 7: 방화벽 테스트

작업 1: 템플릿을 사용하여 랩 환경을 배포합니다.

이 작업에서는 랩 환경을 검토하고 배포합니다.

이 작업에서는 ARM 템플릿을 사용하여 가상 머신을 만듭니다. 이 가상 머신은 이 랩의 마지막 연습에 사용됩니다.

  1. Azure Portal https://portal.azure.com/ 에 로그인합니다.

    참고: 이 랩에 사용 중인 Azure 구독에 Owner 또는 Contributor 역할이 있는 계정을 사용하여 Azure Portal에 로그인합니다.

  2. Azure Portal에서 Azure Portal 페이지 위쪽의 리소스, 서비스 및 문서 검색 텍스트 상자에 사용자 지정 템플릿 배포를 입력하고 Enter 키를 누릅니다.

  3. 사용자 지정 배포 블레이드에서 편집기에서 사용자 고유의 탬플릿 빌드 옵션을 클릭합니다.

  4. 템플릿 편집 블레이드에서 파일 로드를 클릭하고, \Allfiles\Labs\08\template.json 파일을 찾아 열기를 클릭합니다.

    참고: 템플릿의 내용을 검토하고 Windows Server 2016 Datacenter를 호스팅하는 Azure VM를 배포함을 참고합니다.

  5. 템플릿 편집 블레이드에서 저장을 클릭합니다.

  6. 사용자 지정 배포 블레이드에서 다음 설정이 구성되었는지 확인합니다 (다른 설정은 기본값으로 유지).

    설정 값
    구독 이 랩에서 사용할 Azure 구독의 이름
    Resource group 새로 만들기를 클릭하고 AZ500LAB08을 이름으로 입력합니다.
    위치 (미국) 미국 동부
    adminPassword 가상 머신을 위해 직접 선택한 보안 암호입니다. 암호를 기억합니다. 나중에 VM에 연결하려면 이 정보가 필요합니다.

    참고: Azure VM을 프로비전할 수 있는 Azure 지역을 식별하려면 https://azure.microsoft.com/en-us/regions/offers/ 를 참조하세요.

  7. 검토 + 만들기를 클릭한 다음 만들기를 클릭합니다.

    참고: 배포가 완료될 때까지 기다리세요. 이 작업은 2분 정도 걸립니다.

작업 2: Azure Firewall 배포

이 작업에서는 가상 네트워크에 Azure Firewall을 배포합니다.

  1. Azure Portal에서 Azure 페이지 상단의 리소스, 서비스 및 문서 검색 텍스트 상자에서 방화벽을 입력하고 Enter 키를 누릅니다.

  2. 방화벽 블레이드에서 + 만들기를 클릭합니다.

  3. 방화벽 만들기 블레이드의 기본 탭에서 다음 설정을 지정합니다(다른 설정은 기본값으로 남겨둡니다).

    설정 값
    Resource group AZ500LAB08
    Name Test-FW01
    지역 (미국) 미국 동부
    방화벽 SKU Standard
    방화벽 관리 방화벽 규칙(클래식)을 사용하여 이 방화벽 관리
    가상 네트워크 선택 기존 항목 사용 옵션을 클릭하고 드롭다운 목록에서 Test-FW-VN을 선택합니다.
    공용 IP 주소 새로 추가를 클릭하고 TEST-FW-PIP를 이름으로 입력한 다음 확인을 클릭합니다.

  4. 검토 + 만들기를 클릭한 다음, 만들기를 클릭합니다.

    참고: 배포가 완료될 때까지 기다리세요. 이 작업은 5분 정도 걸립니다.

  5. Azure Portal에서 Azure Portal 페이지 위쪽의 리소스, 서비스 및 문서 검색 텍스트 상자에 리소스 그룹을 입력하고 Enter 키를 누릅니다.

  6. 리소스 그룹 블레이드의 리소스 그룹 목록에서 AZ500LAB08 항목을 클릭합니다.

    참고: AZ500LAB08 리소스 그룹 블레이드에서 리소스 목록을 검토합니다. 유형별로 정렬할 수 있습니다.

  7. 리소스 목록에서 Test-FW01 방화벽을 나타내는 항목을 클릭합니다.

  8. Test-FW01 블레이드에서 방화벽에 할당된 개인 IP 주소를 식별합니다.

    참고: 이 정보는 다음 작업에 필요합니다.

작업 3: 기본 경로 만들기

이 작업에서는 Workload-SN 서브넷에 대한 기본 경로를 만듭니다. 이 경로는 방화벽을 통해 아웃바운드 트래픽을 구성합니다.

  1. Azure Portal에서 Azure 페이지 상단의 리소스, 서비스 및 문서 검색 텍스트 상자에서 경로 테이블을 입력하고Enter 키를 누릅니다.

  2. 경로 테이블 블레이드에서 + 만들기를 클릭합니다.

  3. 경로 테이블 만들기 블레이드에서 다음 설정을 지정합니다.

    설정 값
    Resource group AZ500LAB08
    지역 미국 동부
    속성 Firewall-route

  4. 검토 + 만들기, 만들기를 차례로 클릭하고 프로비전이 완료될 때까지 기다립니다.

  5. 경로 테이블 블레이드에서 새로 고침을 클릭하고 경로 테이블 목록에서 Firewall-route 항목을 클릭합니다.

  6. Firewall-route 블레이드의 설정 섹션에서 서브넷을 클릭한 다음 Firewall-route| 서브넷 블레이드에서 + 연결을 클릭합니다.

  7. 서브넷 연결 블레이드에서 다음 설정을 지정합니다.

    설정 값
    가상 네트워크 Test-FW-VN
    서브넷 Workload-SN

    참고: 이 경로용으로 Workload-SN 서브넷을 선택해야 합니다. 그렇지 않을 경우, 방화벽이 제대로 작동하지 않습니다.

  8. 확인을 클릭하여 방화벽을 가상 네트워크 서브넷에 연결합니다.

  9. Firewall-route 블레이드로 돌아가서 설정 섹션에서 경로을 클릭한 다음 + 추가를 클릭합니다.

  10. 경로 추가 블레이드에서 다음 설정을 지정합니다.

설정 값
경로 이름 FW-DG
주소 접두사 대상 IP 주소
대상 IP 주소/CIDR 범위 0.0.0.0/0
다음 홉 유형 가상 어플라이언스
다음 홉 주소 이전 작업에서 식별한 방화벽의 개인 IP 주소
>**참고**: Azure Firewall은 실제로는 관리되는 서비스이지만 이 상황에서는 가상 어플라이언스를 사용할 수 있습니다.
  1. 추가를 클릭하여 경로를 추가합니다.

작업 4: 애플리케이션 규칙 구성

이 작업에서는 www.bing.com으로의 아웃바운드 액세스를 허용하는 애플리케이션 규칙을 만듭니다.

  1. Azure Portal에서 Test-FW01 방화벽으로 다시 이동합니다.

  2. Test-FW01 블레이드의 설정 섹션에서 규칙(클래식) 을 클릭합니다.

  3. Test-FW01 | 규칙(클래식) 블레이드에서 애플리케이션 규칙 컬렉션 탭을 클릭한 다음 + 애플리케이션 규칙 컬렉션 추가를 클릭합니다.

  4. 애플리케이션 규칙 컬렉션 추가 블레이드에서 다음 설정을 지정합니다 (다른 설정은 기본값으로 남겨둡니다).

    설정 값
    속성 App-Coll01
    우선 순위 200
    작업 허용

  5. 애플리케이션 규칙 컬렉션 추가 블레이드에서 다음 설정과 함께 Target FQDNs 섹션에서 새 항목을 만듭니다(다른 항목은 기본값으로 남겨둡니다).

    설정 값
    name AllowGH
    소스 형식 IP 주소
    원본 10.0.2.0/24
    프로토콜 포트 http:80, https:443
    대상 FQDN www.bing.com

  6. 추가를 클릭하여 대상 FQDNs 기반 애플리케이션 규칙을 추가합니다.

    참고: Azure Firewall에는 기본적으로 허용되는 인프라 FQDN에 대한 기본 제공 규칙 컬렉션이 포함되어 있습니다. 이러한 FQDN은 플랫폼에 대해 특정적이며 다른 용도로 사용할 수 없습니다.

작업 5: 네트워크 규칙 구성

이 작업에서는 포트 53(DNS)에서 두 IP 주소로의 아웃바운드 액세스를 허용하는 네트워크 규칙을 만듭니다.

  1. Azure Portal에서 Test-FW01 | 규칙(클래식) 블레이드로 다시 이동합니다.

  2. Test-FW01 | 규칙(클래식) 블레이드에서 네트워크 규칙 컬렉션 탭을 클릭한 다음 + 네트워크 규칙 컬렉션 추가를 클릭합니다.

  3. 네트워크 규칙 컬렉션 추가 블레이드에서 다음 설정을 지정합니다(다른 설정은 기본 값으로 남겨둡니다).

    설정 값
    속성 Net-Coll01
    우선 순위 200
    작업 허용

  4. 네트워크 규칙 컬렉션 추가 블레이드에서 다음 설정을 사용하여 IP 주소 섹션에 새 항목을 만듭니다. 다른 설정은 기본값으로 유지합니다.

    설정 값
    이름 AllowDNS
    프로토콜 UDP
    소스 형식 IP 주소
    원본 주소 10.0.2.0/24
    대상 형식 IP 주소
    대상 주소 209.244.0.3,209.244.0.4
    대상 포트 53

  5. 네트워크 규칙을 추가하려면 추가를 클릭합니다.

    참고: 이 경우에 사용되는 대상 주소는 공용 DNS 서버로 알려져 있습니다.

작업 6: 가상 머신 DNS 서버 구성

이 작업에서는 가상 머신에 대한 기본 및 보조 DNS 주소를 구성합니다. 이러한 주소를 구성해야 방화벽을 사용할 수 있는 것은 아닙니다.

  1. Azure Portal에서 AZ500LAB08 리소스 그룹으로 다시 이동합니다.

  2. AZ500LAB08 블레이드의 리소스 목록에서 Srv-Work 가상 머신을 클릭합니다.

  3. Srv-Work 블레이드의 설정 섹션에서 네트워킹을 클릭합니다.

  4. Srv-Work | 네트워킹 블레이드에서 네트워크 인터페이스 항목 옆에 있는 링크를 클릭합니다.

  5. 네트워크 인터페이스 블레이드의 설정 섹션에서 DNS 서버를 클릭하고 사용자 지정 옵션을 선택하고 네트워크 규칙에 참조된 두 개의 DNS 서버를 추가합니다. 209.244.0.3 및 209.244.0.4, 저장을 클릭하여 변경 내용을 저장합니다.

  6. Srv-Work 가상 머신 페이지로 돌아갑니다.

    참고: 업데이트가 완료될 때까지 기다립니다.

    참고: 네트워크 인터페이스에 대한 DNS 서버를 업데이트하면 해당 인터페이스가 연결된 가상 머신이 자동으로 다시 시작되며, 해당되는 경우 동일한 가용성 집합의 다른 가상 머신이 자동으로 다시 시작됩니다.

작업 7: 방화벽 테스트

이 작업에서는 방화벽을 테스트하여 정상적으로 작동하는지 확인합니다.

  1. Azure Portal에서 AZ500LAB08 리소스 그룹으로 다시 이동합니다.

  2. AZ500LAB08-RG 블레이드의 리소스 목록에서 Srv-Jump 가상 머신을 클릭합니다.

  3. Srv-Jump 블레이드에서 연결을 클릭하고 드롭다운 메뉴에서 RDP를 클릭합니다.

  4. RDP 파일 다운로드를 클릭하고 원격 데스크톱을 통해 Srv-Jump Azure VM에 연결하는 데 사용합니다. 인증하라는 메시지가 표시되면 다음 자격 증명을 입력합니다.

    설정 값
    사용자 이름 localadmin
    암호 작업 6의 1단계에서 사용자 지정 템플릿을 배포하는 동안 선택한 보안 암호입니다.

    참고: 다음 단계는 Srv-Jump Azure VM에 대해 원격 데스크톱 세션에서 수행됩니다.

    참고: Srv-Work 가상 머신에 연결됩니다. 이를 완료하여 bing.com 웹 사이트에 액세스하는 기능을 테스트 할 수 있습니다.

  5. Srv-Jum에 대한 원격 데스크톱 세션 내에서, 시작을 마우스 오른쪽 단추를 클릭하고, 오른쪽 단추 클릭 메뉴에서 실행클릭한 뒤, 실행 대화 상자에서 다음을 실행하여 Srv-Work를 연결합니다.

     mstsc /v:Srv-Work

  6. 인증하라는 메시지가 표시되면 다음 자격 증명을 입력합니다.

    설정 값
    사용자 이름 localadmin
    암호 작업 6의 1단계에서 사용자 지정 템플릿을 배포하는 동안 선택한 보안 암호입니다.

    참고: 원격 데스크톱 세션이 설정되고 서버 관리자 인터페이스가 로드될 때까지 기다립니다.

  7. Srv-Work에 대한 원격 데스크톱 세션 내 서버 관리자에서 로컬 서버를 클릭한 다음 IE 강화된 보안 구성을 클릭합니다.

  8. Internet Explorer 강화된 보안 구성 대화 상자에서 두 옵션을 해제로 설정하고 확인을 클릭합니다.

  9. Srv-Work에 대한 원격 데스크톱 세션 내에서 Internet Explorer를 시작하고 https://www.bing.com 으로 이동합니다.

    참고: 웹 사이트가 성공적으로 표시되어야 합니다. 방화벽을 사용하면 액세스할 수 있습니다.

  10. http://www.microsoft.com/ 으로 이동합니다.

    참고: 브라우저 페이지 내에서 다음과 유사한 텍스트가 포함된 메시지를 받아야 합니다. HTTP request from 10.0.2.4:xxxxx to microsoft.com:80. Action: Deny. No rule matched. Proceeding with default action. 방화벽이 이 웹 사이트에 대한 액세스를 차단하기 때문에 이것은 예상된 것입니다.

  11. 원격 데스크톱 세션을 모두 종료합니다.

결과: Azure Firewall을 성공적으로 구성하고 테스트했습니다.

리소스 정리

더 이상 사용하지 않는 새로 만든 Azure 리소스는 모두 제거하세요. 사용하지 않는 리소스를 제거하면 예상하지 못한 비용이 발생하지 않습니다.

  1. Azure Portal 오른쪽 위의 첫 번째 아이콘을 클릭하여 Cloud Shell을 엽니다. 메시지가 표시되면 PowerShell, 그리고 스토리지 만들기를 클릭합니다.

  2. Cloud Shell 창의 왼쪽 위 모서리에 있는 드롭다운 메뉴에서 PowerShell이 선택되었는지 확인합니다.

  3. Cloud Shell 창 내의 PowerShell 세션에서 다음을 실행하여 이 랩에서 만든 리소스 그룹을 제거합니다.

     Remove-AzResourceGroup -Name "AZ500LAB08" -Force -AsJob

  4. Cloud Shell 창을 닫습니다.
