랩 02: 네트워크 보안 그룹 및 애플리케이션 보안 그룹

학생용 랩 매뉴얼

랩 시나리오

조직의 가상 네트워킹 인프라를 구현하고 올바르게 작동하는지 테스트하라는 요청이 있습니다. 특히 다음 사항에 주의하십시오.

  • 조직에는 두 개의 서버 그룹이 있습니다. 웹 서버 및 관리 서버.
  • 각 서버 그룹은 자체 애플리케이션 보안 그룹에 있어야 합니다.
  • 웹 서버가 아닌 관리 서버로 RDP를 할 수 있어야 합니다.
  • 웹 서버는 인터넷에서 액세스할 때 IIS 웹 페이지를 표시해야 합니다.
  • 네트워크 보안 그룹 규칙을 사용하여 네트워크 액세스를 제어해야 합니다.

이 랩의 모든 리소스에 대해 미국 동부 지역을 사용하고 있습니다. 이 지역을 수업에 사용할 것인지 강사에게 확인합니다.

랩 목표

이 랩에서는 다음과 같은 연습을 완료합니다:

  • 연습 1: 가상 네트워킹 인프라 만들기
  • 연습 2: 가상 머신 배포 및 네트워크 필터 테스트

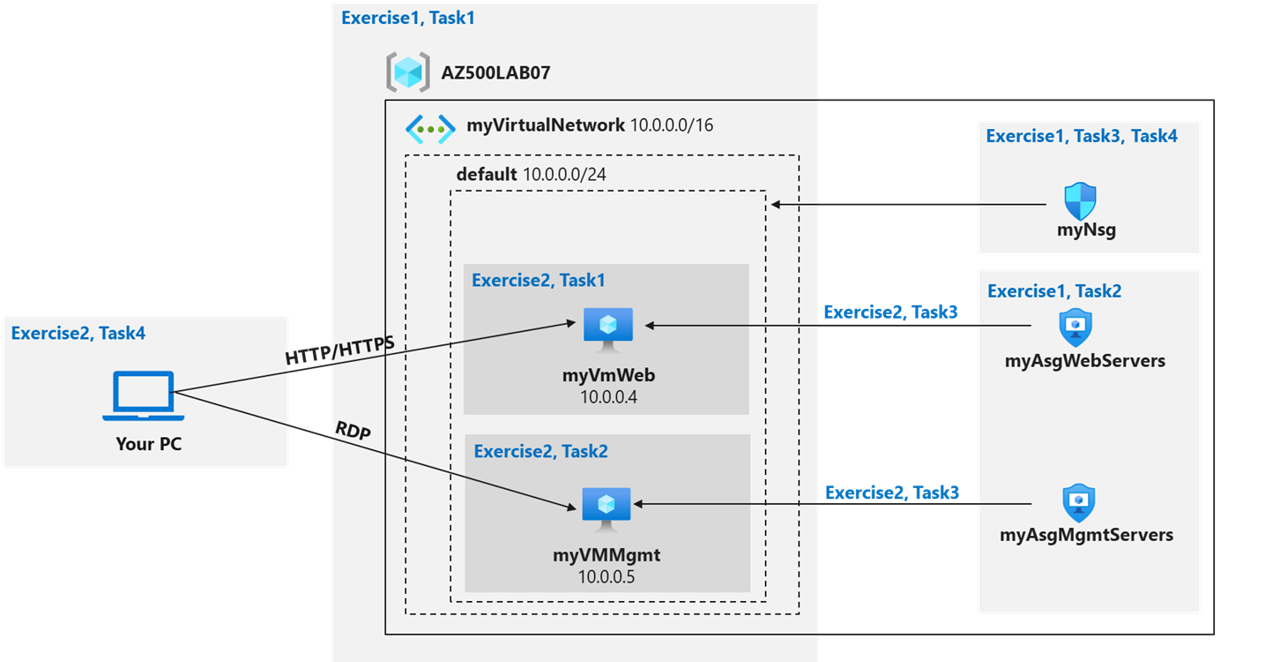

네트워크 및 애플리케이션 보안 그룹 다이어그램

이미지

Instructions

연습 1: 가상 네트워킹 인프라 만들기

예상 소요 시간: 20분

이 랩의 모든 리소스에 대해 미국 동부 지역을 사용하고 있습니다. 강사에게 이 지역을 수업에서 사용하는지 확인합니다.

이 연습에서는 다음 작업을 완료합니다.

  • 작업 1: 하나의 서브넷이 있는 가상 네트워크를 만듭니다.
  • 작업 2: 두 개의 애플리케이션 보안 그룹을 만듭니다.
  • 작업 3: 네트워크 보안 그룹을 만들고 가상 네트워크 서브넷과 연결합니다.
  • 작업 4: 웹 서버의 모든 트래픽 및 관리 서버의 RDP에 인바운드 NSG 보안 규칙을 만듭니다.

작업 1: 가상 네트워크 만들기

이 작업에서는 네트워크 및 애플리케이션 보안 그룹과 함께 사용할 가상 네트워크를 만듭니다.

  1. Azure Portal https://portal.azure.com/ 에 로그인합니다.

    참고: 이 랩에 사용 중인 Azure 구독에 Owner 또는 Contributor 역할이 있는 계정을 사용하여 Azure Portal에 로그인합니다.

  2. Azure Portal 내 Azure Portal 페이지 상단의 리소스, 서비스 및 문서 검색 텍스트 상자에 가상 네트워크를 입력하고 Enter 키를 누릅니다.

  3. 가상 네트워크 블레이드에서 + 만들기를 클릭합니다.

  4. 가상 네트워크 만들기 블레이드의 기본 탭에서 다음 설정을 지정하고(다른 설정은 기본값으로 둡니다) 다음: IP 주소를 클릭합니다.

    설정 값
    구독 이 랩에서 사용 중인 Azure 구독의 이름
    Resource group 새로 만들기를 클릭하고 AZ500LAB07을 이름으로 입력합니다.
    이름 myVirtualNetwork
    지역 미국 동부

  5. 가상 네트워크 만들기 블레이드의 IP 주소 탭에서 IPv4 주소 공간을 10.0.0.0/16으로 설정하고 필요한 경우 서브넷 이름 열에서 기본값을 클릭하고 서브넷 편집 블레이드에서 다음 설정을 지정하고 저장을 클릭합니다.

    설정 값
    서브넷 이름 default
    서브넷 주소 범위 10.0.0.0/24

  6. 다시 가상 네트워크 만들기 블레이드의 IP 주소 탭에서 검토 + 만들기를 클릭합니다.

  7. 가상 네트워크 만들기 블레이드의 검토 + 만들기 탭에서 만들기를 클릭합니다.

작업 2: 애플리케이션 보안 그룹 만들기

이 작업에서는 애플리케이션 보안 그룹을 만듭니다.

  1. Azure Portal 내 Azure Portal 페이지 상단의 리소스, 서비스 및 문서 검색 텍스트 상자에 애플리케이션 보안 그룹을 입력하고 Enter 키를 누릅니다.

  2. 애플리케이션 보안 그룹 블레이드에서 + 만들기를 클릭합니다.

  3. 애플리케이션 보안 그룹 만들기 블레이드의 기본 사항 탭에서 다음 설정을 지정합니다:

    설정 값
    Resource group AZ500LAB07
    이름 myAsgWebServers
    지역 미국 동부

    참고: 이 그룹은 웹 서버용입니다.

  4. 검토 + 만들기를 클릭한 다음, 만들기를 클릭합니다.

  5. 애플리케이션 보안 그룹 블레이드로 다시 이동하여 + 만들기를 클릭합니다.

  6. 애플리케이션 보안 그룹 만들기 블레이드의 기본 사항 탭에서 다음 설정을 지정합니다:

    설정 값
    Resource group AZ500LAB07
    이름 myAsgMgmtServers
    지역 미국 동부

    참고: 이 그룹은 관리 서버용입니다.

  7. 검토 + 만들기를 클릭한 다음, 만들기를 클릭합니다.

작업 3: 네트워크 보안 그룹을 만들고 NSG를 서브넷에 연결합니다.

이 작업에서는 네트워크 보안 그룹을 만듭니다.

  1. Azure Portal에서 Azure Portal 페이지 위쪽의 리소스, 서비스 및 문서 검색 텍스트 상자에 네트워크 보안 그룹을 입력하고 Enter 키를 누릅니다.

  2. 네트워크 보안 그룹 블레이드에서 + 만들기를 클릭합니다.

  3. 네트워크 보안 그룹 만들기 블레이드의 기본 탭에서 다음 설정을 지정합니다.

    설정 값
    구독 이 랩에서 사용 중인 Azure 구독의 이름
    Resource group AZ500LAB07
    이름 myNsg
    지역 미국 동부

  4. 검토 + 만들기를 클릭한 다음, 만들기를 클릭합니다.

  5. Azure Portal에서 네트워크 보안 그룹 블레이드로 돌아가 myNsg 항목을 클릭합니다.

  6. myNsg 블레이드의 설정 섹션에서 서브넷을 클릭한 다음 + 연결을 클릭합니다.

  7. 서브넷 연결 블레이드에서 다음 설정을 지정하고 확인을 클릭합니다.

    설정 값
    가상 네트워크 myVirtualNetwork
    서브넷 default

작업 4: 웹 서버의 모든 트래픽 및 서버의 RDP에 인바운드 NSG 보안 규칙을 만듭니다.

  1. myNsg 블레이드의 설정 섹션에서 인바운드 보안 규칙을 클릭합니다.

  2. 기본 인바운드 보안 규칙을 검토한 다음 + 추가를 클릭합니다.

  3. 인바운드 보안 규칙 추가 블레이드에서 다음 설정을 지정하여 TCP 포트 80 및 443을 myAsgWebServers 애플리케이션 보안 그룹에 허용합니다(다른 모든 값은 기본값으로 남겨 둡니다).

    설정 값
    대상 드롭다운 목록에서 애플리케이션 보안 그룹을 선택한 다음 myAsgWebServers를 클릭합니다
    대상 포트 범위 80,443
    프로토콜 TCP
    우선 순위 100
    이름 Allow-Web-All

  4. 인바운드 보안 규칙 추가 블레이드에서 추가를 클릭하여 새 인바운드 규칙을 만듭니다.

  5. myNsg 블레이드의 설정 섹션에서 인바운드 보안 규칙을 클릭한 다음 + 추가를 클릭합니다.

  6. 인바운드 보안 규칙 추가 블레이드에서 다음 설정을 지정하여 RDP 포트(TCP 3389)를 myAsgMgmtServers 애플리케이션 보안 그룹에 허용합니다(다른 모든 값은 기본값으로 남겨 둡니다).

    설정 값
    대상 드롭다운 목록에서 애플리케이션 보안 그룹을 선택한 다음 myAsgMgmtServers를 클릭합니다.
    대상 포트 범위 3389
    프로토콜 TCP
    우선 순위 110
    이름 Allow-RDP-All

  7. 인바운드 보안 규칙 추가 블레이드에서 추가를 클릭하여 새 인바운드 규칙을 만듭니다.

결과: 가상 네트워크, 인바운드 보안 규칙을 가진 네트워크 보안 그리고 두개의 애플리케이션 보안 그룹을 배포하였습니다.

연습 2: 가상 머신 배포 및 네트워크 필터 테스트

예상 소요 시간: 25분

이 연습에서는 다음 작업을 완료합니다.

  • 작업 1: 웹 서버로 사용할 가상 머신을 만듭니다.
  • 작업 2: 관리 서버로 사용할 가상 머신을 만듭니다.
  • 작업 3: 각 가상 머신 네트워크 인터페이스를 애플리케이션 보안 그룹에 연결합니다.
  • 작업 4: 네트워크 트래픽 필터링을 테스트합니다.

작업 1: 웹 서버로 사용할 가상 머신을 만듭니다.

이 작업에서는 웹 서버로 사용할 가상 머신을 만듭니다.

  1. Azure Portal 페이지 위쪽의 리소스, 서비스 및 문서 검색 텍스트 상자에 가상 머신을 입력하고 Enter 키를 누릅니다.

  2. 가상 머신 블레이드에서 + 만들기를 클릭하고 드롭다운 목록에서 + Azure 가상 머신을 클릭합니다.

  3. 가상 머신 만들기 블레이드의 기본 사항 탭에서 다음 설정을 지정합니다(나머지는 기본값을 그대로 사용).

    설정 값
    구독 이 랩에서 사용할 Azure 구독의 이름
    Resource group AZ500LAB07
    가상 머신 이름 myVmWeb
    지역 (미국)미국 동부
    이미지 Windows Server 2022 Datacenter: Azure 버전 - x64 Gen2
    크기 표준 D2s v3
    사용자 이름 학생
    암호 나중에 참조할 수 있도록 사용자 고유의 암호를 만들고 기록해 두세요.
    암호 확인 암호 다시 입력
    공용 인바운드 포트 없음
    기존 Windows Server 라이선스를 사용하시겠습니까? 아니요

    참고: 공용 인바운드 포트의 경우 미리 만들어진 NSG에 의존합니다.

  4. 다음: 디스크 > 를 클릭하고, 가상 머신 만들기 블레이드의 디스크 탭에서 OS 디스크 유형을 표준 HDD로 설정하고 다음: 네트워킹 > 을 선택합니다.

  5. 가상 머신 만들기 블레이드의 네트워킹 탭에서 이전에 만든 네트워크인 myVirtualNetwork를 선택합니다.

  6. NIC 네트워크 보안 그룹 아래에서 없음을 선택합니다.

  7. 다음: 관리 > 를 클릭한 후 다음: 모니터링 > 을 클릭합니다. 가상 머신 만들기 블레이드의 모니터링 탭에서 다음 설정을 확인합니다.

    설정 값
    부트 진단 관리형 스토리지 계정으로 사용하도록 설정됨(권장)

  8. 검토 + 만들기 블레이드에서 검토 + 만들기를 클릭하고 유효성 검사가 성공하였는지 확인한 다음 만들기를 클릭합니다.

작업 2: 관리 서버로 사용할 가상 머신을 만듭니다.

이 작업에서는 관리 서버로 사용할 가상 머신을 만듭니다.

  1. Azure Portal에서 가상 머신 블레이드로 다시 이동하고, + 만들기를 클릭하고, 드롭다운 목록에서 + Azure 가상 머신을 클릭합니다.

  2. 가상 머신 만들기 블레이드의 기본 사항 탭에서 다음 설정을 지정합니다(나머지는 기본값을 그대로 사용).

    설정 값
    구독 이 랩에서 사용할 Azure 구독의 이름
    Resource group AZ500LAB07
    가상 머신 이름 myVMMgmt
    지역 (미국)미국 동부
    이미지 Windows Server 2022 Datacenter: Azure 버전 - x64 Gen2
    크기 표준 D2s v3
    사용자 이름 학생
    암호 랩 02 > 연습 2 > 작업 1 > 3단계에서 만든 개인 암호를 사용하세요.
    퍼블릭 인바운드 포트 없음
    이미 Windows Server 라이선스가 있으신가요? 아니요

    참고: 공용 인바운드 포트의 경우 미리 만들어진 NSG에 의존합니다.

  3. 다음: 디스크 > 를 클릭하고, 가상 머신 만들기 블레이드의 디스크 탭에서 OS 디스크 유형을 표준 HDD로 설정하고 다음: 네트워킹 > 을 선택합니다.

  4. 가상 머신 만들기 블레이드의 네트워킹 탭에서 이전에 만든 네트워크인 myVirtualNetwork를 선택합니다.

  5. NIC 네트워크 보안 그룹 아래에서 없음을 선택합니다.

  6. 다음: 관리 > 를 클릭한 후 다음: 모니터링 > 을 클릭합니다. 가상 머신 만들기 블레이드의 모니터링 탭에서 다음 설정을 확인합니다.

    설정 값
    부트 진단 관리형 스토리지 계정으로 사용하도록 설정됨(권장)

  7. 검토 + 만들기 블레이드에서 검토 + 만들기를 클릭하고 유효성 검사가 성공하였는지 확인한 다음 만들기를 클릭합니다.

    참고: 가상 머신이 모두 프로비저닝될 때까지 기다린 후에 계속 진행합니다.

작업 3: 각 가상 머신 네트워크 인터페이스를 애플리케이션 보안 그룹에 연결

이 작업에서는 각 가상 머신 네트워크 인터페이스를 해당 애플리케이션 보안 그룹과 연결합니다. myVMWeb 가상 머신 인터페이스는 myAsgWebServers ASG에 연결됩니다. myVMMgmt 가상 머신 인터페이스는 myAsgMgmtServers ASG에 연결됩니다.

  1. Azure Portal에서 가상 머신 블레이드로 돌아가서 두 가상 머신 모두 실행 상태에 나열되었는지 확인합니다.

  2. 가상 머신 목록에서 myVMWeb 항목을 클릭합니다.

  3. myVMWeb 블레이드의 네트워킹 섹션에서 네트워크 설정을 클릭한 다음 myVMWeb | 네트워킹 설정 블레이드에서 애플리케이션 보안 그룹 탭을 클릭합니다.

    • 애플리케이션 보안 그룹 추가를 클릭하고 애플리케이션 보안 그룹 목록에서 myAsgWebServers를 선택한 다음 저장을 클릭합니다.

  5. 가상 머신 블레이드로 돌아가서 가상 머신 목록에서 myVMMgmt 항목을 클릭합니다.

  6. myVMMgmt 블레이드의 네트워킹 섹션에서 네트워킹 설정을 클릭한 다음 myVMMgmt |네트워킹 설정 블레이드에서 애플리케이션 보안 그룹 탭을 클릭합니다.

    • 애플리케이션 보안 그룹 추가를 클릭하고 애플리케이션 보안 그룹 목록에서 myAsgMgmtServers를 선택한 다음 저장을 클릭합니다.

작업 4: 네트워크 트래픽 필터링 테스트

이 작업에서는 네트워크 트래픽 필터를 테스트합니다. myVMMgmnt 가상 머신에 RDP를 할 수 있어야 합니다. 인터넷에서 myVMWeb 가상 머신으로 연결하고 기본 IIS 웹 페이지를 볼 수 있어야 합니다.

  1. myVMMgmt 가상 머신 블레이드로 돌아갑니다.

  2. myVMMgmt 블레이드에서 연결을 클릭하고 드롭다운 메뉴에서 RDP를 클릭합니다.

  3. RDP 파일 다운로드를 클릭하고 원격 데스크톱을 통해 myVMMgmt Azure VM에 연결하는 데 사용합니다. 인증하라는 메시지가 표시되면 다음 자격 증명을 입력합니다.

    설정 값
    사용자 이름 Student
    암호 랩 02 > 연습 1 > 작업 1 > 9단계에서 만든 개인 암호를 사용하세요.

    참고: 원격 데스크톱 연결이 성공했는지 확인합니다. 이 시점에서 원격 데스크톱을 통해 myVMMgmt에 연결할 수 있다는 것을 확인하였습니다.

  4. Azure Portal에서 myVMWeb 가상 머신 블레이드로 이동합니다.

  5. myVMWeb 블레이드의 운영 섹션에서 명령 실행을 클릭한 다음 RunPowerShellScript를 클릭합니다.

  6. 명령 스크립트 실행 창에서 다음을 실행하여 myVmWeb에 웹 서버 역활을 설치합니다.

     Install-WindowsFeature -name Web-Server -IncludeManagementTools

    참고: 설치가 완료될 때까지 기다립니다. 이 과정은 몇 분 정도 걸릴 수 있습니다. 이 시점에서 HTTP/HTTPS를 통해 myVMWeb에 액세스할 수 있는지 확인할 수 있습니다.

  7. Azure Portal에서 myVMWeb 블레이드로 이동합니다.

  8. myVMWeb 블레이드에서 myVmWeb Azure VM의 공용 IP 주소를 식별합니다.

  9. 다른 브라우저 탭을 열고 이전 단계에서 식별한 IP 주소로 이동합니다.

    참고: 포트 80은 myAsgWebServers 애플리케이션 보안 그룹의 설정에 따라 인터넷에서 인바운드가 허용되므로 기본 IIS 시작 페이지가 브라우저 페이지에 표시되어야 합니다. myVMWeb Azure VM의 네트워크 인터페이스는 해당 애플리케이션 보안 그룹과 연결됩니다.

결과: NSG 및 ASG 구성이 작동하고 트래픽이 올바르게 관리되고 있는지 확인했습니다.

리소스 정리

더 이상 사용하지 않는 새로 만든 Azure 리소스는 모두 제거하세요. 사용하지 않는 리소스를 제거하면 예상하지 못한 비용이 발생하지 않습니다.

  1. Azure Portal 오른쪽 상단에 있는 첫 번째 아이콘을 클릭하여 Cloud Shell을 엽니다. 메시지가 표시되면 PowerShell 및 스토리지 만들기를 선택합니다.

  2. Cloud Shell 창의 왼쪽 위 모서리에 있는 드롭다운 메뉴에서 PowerShell이 선택되었는지 확인합니다.

  3. Cloud Shell 창 내의 PowerShell 세션에서 다음을 실행하여 이 랩에서 만든 리소스 그룹을 제거합니다.

     Remove-AzResourceGroup -Name "AZ500LAB07" -Force -AsJob

  4. Cloud Shell 창을 닫습니다.
