ラボ 04: ACR と AKS の構成とセキュリティ保護

受講生用ラボ マニュアル

ラボのシナリオ

Azure Container Registry と Azure Kubernetes Service を使用して概念実証をデプロイするよう依頼されました。 具体的には、概念実証は次の例を示す必要があります。

  • Dockerfile を使用してイメージをビルドします。
  • Azure Container Registry を使用してイメージを格納します。
  • Azure Kubernetes Service を構成します。
  • コンテナー アプリケーションのセキュリティ保護とアクセスを社内外で行います。

このラボのすべてのリソースについて、米国東部リージョンを使用しています。 これがクラスで使用するリージョンであることを講師に確認します。

ラボの目的

このラボでは、次の演習を行います。

  • 演習 1:ACR と AKS の構成とセキュリティ保護

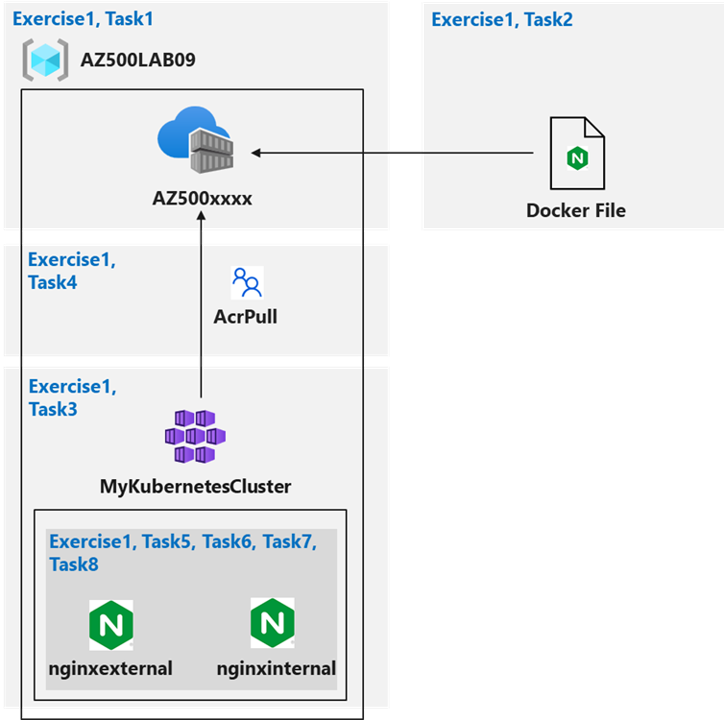

ACR と AKS の構成とセキュリティ保護の図


指示

ラボ ファイル：

  • \Allfiles\Labs\09\nginxexternal.yaml
  • \Allfiles\Labs\09\nginxinternal.yaml

演習 1:ACR と AKS の構成とセキュリティ保護

推定時間:45 分

このラボのすべてのリソースに対して、東部 (米国) リージョンを使用しています。 これがクラスで使用するリージョンであることを講師に確認します。

この演習では、次のタスクを実行します。

  • タスク 1:Azure コンテナー レジストリを作成する
  • タスク 2:Dockerfile を作成し、コンテナーを構築して、Azure Container Registry にプッシュする
  • タスク 3:Azure Kubernetes Service クラスターを作成する
  • タスク 4:AkS クラスターに ACR にアクセスするためのアクセス許可を付与する
  • タスク 5:AKS への外部サービスのデプロイ
  • タスク 6:外部 AKS ホスト サービスにアクセスできることを確認する
  • タスク 7:AKS への内部サービスの展開
  • タスク 8:内部 AKS ホスト サービスにアクセスできることを確認する

タスク 1:Azure コンテナー レジストリを作成する

このタスクでは、ラボ用リソース グループと Azure Container Registry を作成します。

  1. Azure portal https://portal.azure.com/ にサインインします。

    注: このラボで使用する Azure サブスクリプションの所有者または共同作成者のロールと、そのサブスクリプションに関連付けられている Microsoft Entra テナントのグローバル管理者の役割を持つアカウントを使用して、Azure portal にサインインします。

  2. Azure portal から、Azure portal の右上にあるアイコンをクリックして、Cloud Shell を開きます。 メッセージが表示されたら、 [Bash] と [ストレージの作成] をクリックします。

  3. Cloud Shell ウィンドウの左上隅にあるドロップダウン メニューで Bash が選択されていることを確認します。

  4. [Cloud Shell] ウィンドウ内の Bash セッションで、次の手順を実行して、このラボ用の新しいリソース グループを作成します。

     az group create --name AZ500LAB09 --location eastus

  5. [Cloud Shell] ウィンドウ内の Bash セッションで、次の手順を実行して、リソース グループが作成されたことを確認します。

     az group list --query "[?name=='AZ500LAB09']" -o table

  6. [Cloud Shell] ウィンドウ内の Bash セッションで、次のコマンドを実行して新しい Azure Container Registry (ACR) インスタンスを作成します (ACR の名前はグローバルに一意である必要があります)。

     az acr create --resource-group AZ500LAB09 --name az500$RANDOM$RANDOM --sku Basic

  7. [Cloud Shell] ウィンドウ内の Bash セッションで、次の手順を実行して、新しい ACR が作成されたことを確認します。

     az acr list --resource-group AZ500LAB09

    注:ACR の名前を記録します。 これは、次のタスクで必要になります。

タスク 2:Dockerfile を作成し、コンテナーを構築して、Azure Container Registry にプッシュする

このタスクでは、Dockerfile を作成し、Dockerfile からイメージをビルドして、ACR にイメージをデプロイします。

  1. [Cloud Shell] ウィンドウ内の Bash セッションで、次の手順を実行して Dockerfile を作成し、Nginx ベースのイメージを作成します。

     echo FROM nginx > Dockerfile

  2. [Cloud Shell] ウィンドウ内の Bash セッションで、次の手順を実行して Dockerfile からイメージを構築し、新しい ACR にイメージをプッシュします。

    注:コマンド ラインの末尾の後続ピリオドが必要です。 現在のディレクトリを Dockerfile の場所として指定します。

     ACRNAME=$(az acr list --resource-group AZ500LAB09 --query '[].{Name:name}' --output tsv)

 az acr build --resource-group AZ500LAB09 --image sample/nginx:v1 --registry $ACRNAME --file Dockerfile .

    注:コマンドが正常に完了するのを待ってください。 これには 2 分ほどかかる場合があります。

  3. [Cloud Shell] ペインを閉じます。

  4. Azure portal で AZ500Lab09 リソース グループに移動し、リソースの一覧で、前のタスクでプロビジョニングした Azure Container Registry インスタンスを表すエントリをクリックします。

  5. コンテナー レジストリ ブレードの サービス セクションで、レポジトリ をクリックします。

  6. リポジトリのリストに sample/nginx という名前の新しいコンテナー イメージが含まれていることを確認します。

  7. sample/nginx エントリをクリックし、イメージのバージョンを識別する v1 タグの存在を確認します。

  8. v1 エントリをクリックして、イメージ マニフェストを表示します。

    注:マニフェストには、sha256 ダイジェスト、マニフェスト作成日、およびプラットフォーム エントリが含まれます。

タスク 3:Azure Kubernetes Service クラスターを作成する

このタスクでは、Azure Kubernetes Service を作成し、デプロイされたリソースを確認します。

  1. Azure portal ページの上部の [リソース、サービス、ドキュメントの検索] テキスト ボックスで、Kubernetes サービス を入力し Enter キーを押します。

  2. [Kubernetes サービス] ブレードで、 [+ 作成] をクリックし、ドロップダウン メニューで [+ Kubernetes クラスターを作成] をクリックします

  3. [Kubernetes クラスターを作成] ブレードの [基本] タブで、 [クラスターのプリセット構成] を選び、 [Dev/Test ($)] を選びます。 ここで、次の設定を指定します (他の設定は既定値のままにしておきます)。

    設定 値
    サブスクリプション このラボで使用している Azure サブスクリプションの名前
    リソース グループ AZ500LAB09
    Kubernetes クラスター名 MyKubernetesCluster
    リージョン (米国) 米国東部
    可用性ゾーン なし
    スケーリング方法 [手動]
    ノード数 1

  4. [次へ: ノード プール >] をクリックし [Kubernetes クラスターを作成] ブレードの [ノード プール] タブで、次の設定を指定します (他の設定は既定値のままにします)。

    設定 値
    仮想ノードを有効にする チェックボックスがオフ

  5. [次へ: アクセス >] をクリックし、 [Kubernetes クラスターを作成] ブレードの [アクセス] タブで、既定値を受け入れて、 [次へ:ネットワーク >] を選択します。

  6. [Kubernetes クラスターの作成] ブレードの [ネットワーク] タブで、次の設定を指定します (既定値を他のユーザーのままにします)。

    設定 値
    ネットワーク構成 Azure CNI
    DNS 名プレフィックス 既定値のままにします

    注:AKS はプライベート クラスターとして設定できます。 これにより、API サーバーにプライベート IP が割り当てられるため、API サーバーとノード プール間のネットワーク トラフィックがプライベート ネットワーク上にのみ残ります。 詳細については、Azure Kubernetes Service のプライベート クラスター の作成に関するページを参照してください。

  7. [次へ: 統合 >] をクリックし、 [Kubernetes クラスターを作成] ブレードの [統合] タブで、 [コンテナーの監視] を [無効] に設定します。

    注:運用シナリオでは、監視を有効にします。 この場合、監視はラボでカバーされていないので無効になります。

  8. [確認と作成] をクリックしてから、[作成] をクリックします。

    注: デプロイが完了するまで待ちます。 これには 10 分ほどかかる場合があります。

  9. デプロイが完了したら、Azure portal ページの上部にある [リソース、サービス、ドキュメントの検索] テキスト ボックスで、リソース グループと入力し、Enter キーを押します。

  10. [リソース グループ] ブレードのリソース グループの一覧で、AKS ノードのコンポーネントを保持する MC_AZ500LAB09_MyKubernetesCluster_eastus という名前の新しいリソース グループをメモします。 このリソース グループのリソースを確認します。

  11. [リソース グループ] ブレードに戻り、AZ500LAB09 エントリをクリックします。

    注:リソースの一覧で、AKS クラスターと対応する仮想ネットワークに注意してください。

  12. Azure portal で、 Cloud Shell の Bash セッションを開始します。

    注:Cloud Shell ウィンドウの左上隅にあるドロップダウン メニューで Bash が選択されていることを確認します。

  13. [Cloud Shell] ウィンドウ内の Bash セッションで、次の手順を実行して Kubernetes クラスターに接続します。

    az aks get-credentials --resource-group AZ500LAB09 --name MyKubernetesCluster

  14. [Cloud Shell] ウィンドウ内の Bash セッションで、Kubenetes クラスターのノードを一覧表示するには、次の手順を実行します。

    kubectl get nodes

    注:クラスタ ノードのステータスが準備完了としてリストされていることを確認します。

タスク 4:ACRにアクセスし、その仮想ネットワークを管理するためのアクセス許可を AKS クラスターに付与する

このタスクでは、AKS クラスターに ACR にアクセスし、その仮想ネットワークを管理するためのアクセス許可を付与します。

  1. [Cloud Shell] ウィンドウ内の Bash セッションで、このラボで先ほど作成した Azure Container Registry インスタンスを使用するように AKS クラスターを構成するには、次の手順を実行します。

     ACRNAME=$(az acr list --resource-group AZ500LAB09 --query '[].{Name:name}' --output tsv)

 az aks update -n MyKubernetesCluster -g AZ500LAB09 --attach-acr $ACRNAME

    注:このコマンドは、ACR に ‘acrpull’ ロールの割り当てを付与します。

    注:このコマンドが完了するまでに数分かかる場合があります。

  2. Cloud Shell ペイン内の Bash セッションで、以下を実行して、AKS クラスターにその仮想ネットワークへのコントリビューター ロールを付与します。

     RG_AKS=AZ500LAB09

 RG_VNET=MC_AZ500LAB09_MyKubernetesCluster_eastus

 AKS_VNET_NAME=aks-vnet-30198516

 AKS_CLUSTER_NAME=MyKubernetesCluster

 AKS_VNET_ID=$(az network vnet show --name $AKS_VNET_NAME --resource-group $RG_VNET --query id -o tsv)

 AKS_MANAGED_ID=$(az aks show --name $AKS_CLUSTER_NAME --resource-group $RG_AKS --query identity.principalId -o tsv)

 az role assignment create --assignee $AKS_MANAGED_ID --role "Contributor" --scope $AKS_VNET_ID

タスク 5:AKS への外部サービスのデプロイ

このタスクでは、マニフェスト ファイルをダウンロードし、YAML ファイルを編集し、変更をクラスターに適用します。

  1. [Cloud Shell] ペイン内の Bash セッションで、 [ファイルのアップロード/ダウンロード] アイコンをクリックし、ドロップダウン メニューの [アップロード] をクリックして、 [開く] ダイアログ ボックスでラボ ファイルをダウンロードした場所に移動します。および \Allfiles\Labs\09\nginxexternal.yaml を選択し、 [開く] をクリックします。 次に、 \Allfiles\Labs\09\nginxinternal.yaml を選択し、 [開く] をクリックします。

  2. [Cloud Shell] ウィンドウ内の Bash セッションで、次のコマンドを実行して、Azure Container Registry インスタンスの名前を識別します。

     echo $ACRNAME

    注:Azure Container Registry インスタンス名を記録します。 このタスクの後半で必要になります。

  3. [Cloud Shell] ウィンドウ内の Bash セッションで、次の手順を実行して nginxexternal.yaml ファイルを開き、その内容を編集できるようにします。

     code ./nginxexternal.yaml

    注:これは外部 yaml ファイルです。

  4. [エディター] ペインで、24 行目までスクロールし、 <ACRUniquename> プレースホルダーを ACR 名に置き換えます。

  5. [エディター] ウィンドウの右上隅にある 省略記号アイコンをクリックし、 [保存] をクリック して、 [エディターを閉じる] をクリックします。

  6. [Cloud Shell] ウィンドウ内の Bash セッションで、次の手順を実行してクラスターに変更を適用します。

     kubectl apply -f nginxexternal.yaml

  7. [Cloud Shell] ウィンドウ内の Bash セッションで、前のタスクで実行したコマンドの出力を確認して、デプロイと対応するサービスが作成されたことを確認します。

     deployment.apps/nginxexternal created
 service/nginxexternal created

タスク 6:外部 AKS ホスト サービスにアクセスできることを確認する

このタスクでは、パブリック IP アドレスを使用して、コンテナーに外部からアクセスできることを確認します。

  1. [Cloud Shell] ウィンドウ内の Bash セッションで、次のコマンドを実行して、名前、タイプ、IP アドレス、ポートなどの nginxexternal サービスに関する情報を取得します。

     kubectl get service nginxexternal

  2. [Cloud Shell] ウィンドウ内の Bash セッションで、出力を確認し、[外部 IP] 列に値を記録します。 これは、次のステップで必要になります。

  3. 新しいブラウザー タブを開き、前の手順で特定した IP アドレスを参照します。

  4. Welcome to nginx! ページが 表示されることを確認します。

タスク 7:AKS への内部サービスの展開

このタスクでは、AKS に内部向けサービスをデプロイします。

  1. [Cloud Shell] ウィンドウ内の Bash セッションで、次の手順を実行して nginxintenal.yaml ファイルを開き、内容を編集できるようにします。

     code ./nginxinternal.yaml

    注:これは内部 yaml ファイルです。

  2. [エディター] ペインで、コンテナ イメージへの参照を含む行までスクロールし、 <ACRUniquename> プレースホルダーを ACR 名に置き換えます。

  3. [エディター] ウィンドウの右上隅にある 省略記号アイコンをクリックし、 [保存] をクリック して、 [エディターを閉じる] をクリックします。

  4. [Cloud Shell] ウィンドウ内の Bash セッションで、次の手順を実行してクラスターに変更を適用します。

     kubectl apply -f nginxinternal.yaml

  5. Cloud Shell ウィンドウ内の Bash セッションで、出力を確認してデプロイおよび、サービスが作成されたことを確認します。

    deployment.apps/nginxinternal created
service/nginxinternal created

  6. [Cloud Shell] ウィンドウ内の Bash セッションで、次のコマンドを実行して、名前、タイプ、IP アドレス、ポートなどの nginxinternal サービスに関する情報を取得します。

     kubectl get service nginxinternal

  7. [Cloud Shell] ウィンドウ内の Bash セッションで、出力を確認します。 外部 IP は、この場合はプライベート IP アドレスです。 保留中の状態の場合は、前のコマンドを再度実行します。

    注:この IP アドレスを記録します。 これは、次のタスクで必要になります。

    注:内部サービス エンドポイントにアクセスするには、クラスターで実行されているポッドのいずれかに対話式で接続します。

    注:または、CLUSTER-IP アドレスを使用することもできます。

タスク 8:内部 AKS ホスト サービスにアクセスできることを確認する

このタスクでは、AKS クラスターで実行されているポッドの 1 つを使用して内部サービスにアクセスします。

  1. [Cloud Shell] ウィンドウ内の Bash セッションで、AKS クラスターの既定の名前空間にあるポッドを一覧表示するには、次の手順を実行します。

     kubectl get pods

  2. ポッドの一覧表示で、NAME 列の最初の項目をコピーします。

    注:これは、以降の手順で使用するポッドです。

  3. [Cloud Shell] ペイン内の Bash セッションで、次の手順を実行して、最初のポッドに対話的に接続します (<pod_name> プレースホルダーを前の手順でコピーした名前に置き換えます)。

     kubectl exec -it <pod_name> -- /bin/bash

  4. [Cloud Shell] ペイン内の Bash セッションで、次の手順を実行して、nginx Web サイトがサービスのプライベート IP アドレスを介して利用できることを確認します (<internal_IP> プレースホルダーを前のタスクで記録した名前に置き換えます)。

     curl http://<internal_IP>

  5. [Cloud Shell] ペインを閉じます。

結果:ACR と AKS を構成し、セキュリティで保護しました。

リソースをクリーンアップする

新規に作成し、使用しなくなったすべての Azure リソースを削除することを忘れないでください。 使用していないリソースを削除することで、予期しないコストが発生しなくなります。

  1. Azure portal から、Azure portal の右上にあるアイコンをクリックして、Cloud Shell を開きます。

  2. [Cloud Shell] ペインの左上のドロップダウン メニューで [PowerShell] を選択し、メッセージが表示されたら [確認] をクリックします。

  3. Cloud Shell ペイン内の PowerShell セッションで、次の手順を実行して、このラボで作成したリソース グループを削除します。

     Remove-AzResourceGroup -Name "AZ500LAB09" -Force -AsJob

  4. [Cloud Shell] ペインを閉じます。
