ラボ 03:Azure Firewall

受講生用ラボマニュアル

ラボのシナリオ

Azure Firewall のインストールを求められました。これは、組織が全体的なネットワークセキュリティ計画の重要な部分である受信および送信ネットワークアクセスを制御するのに役立ちます。具体的には、次のインフラストラクチャコンポーネントを作成してテストします。

ワークロードサブネットとジャンプホストサブネットを持つ仮想ネットワーク。
仮想マシンは各サブネットです。
ワークロードサブネットからのすべてのアウトバウンドワークロードトラフィックがファイアウォールを使用することを保証するカスタムルート。
www.bing.com への送信トラフィックのみを許可するファイアウォールアプリケーションルール。
外部 DNS サーバーのルックアップを許可するファイアウォールネットワークルール。

このラボのすべてのリソースについて、米国東部リージョンを使用しています。これがクラスで使用するリージョンであることを講師に確認します。

ラボの目的

このラボでは、次の演習を行います。

演習 1:Azure Firewall をデプロイしてテストする

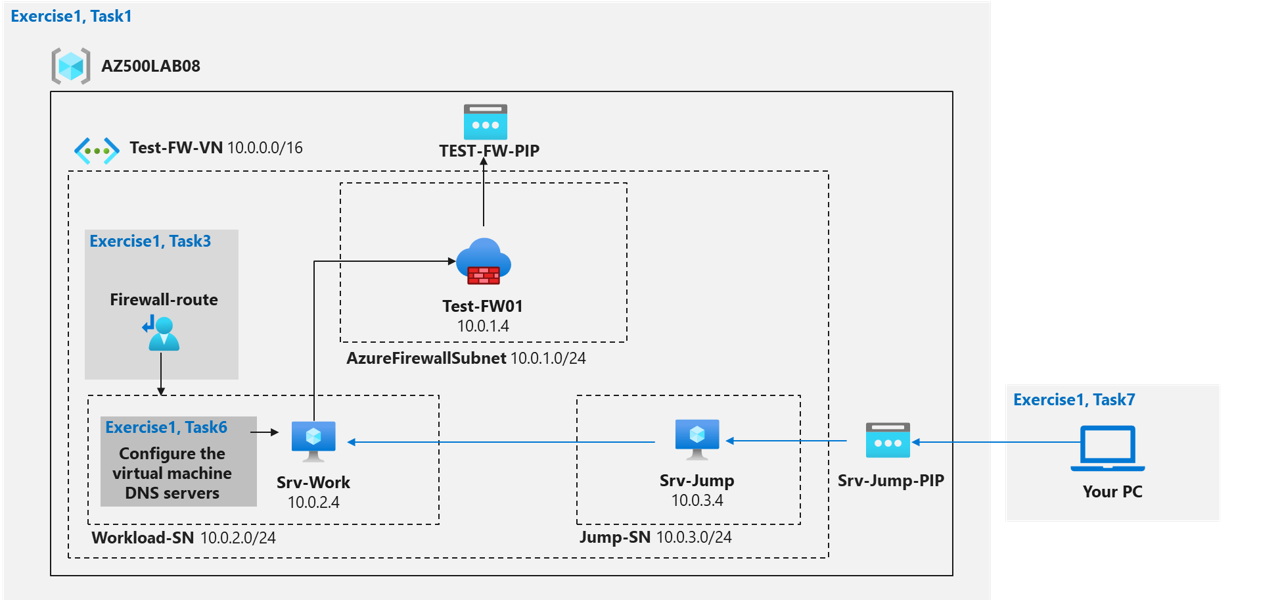

Azure Firewall の図

Instructions

ラボファイル：

\Allfiles\Labs\08\template.json

演習 1:Azure Firewall をデプロイしてテストする

推定時間:40 分

このラボのすべてのリソースに対して、東部 (米国) リージョンを使用しています。これがクラスで使用するリージョンであることを講師に確認します。

この演習では、次のタスクを実行します。

タスク 1:テンプレートを使用してラボ環境を展開します。
タスク 2:Azure Firewall をデプロイします。
タスク 3:既定のルートを作成します。
タスク 4:アプリケーションルールを構成します。
タスク 5:ネットワークルールを構成します。
タスク 6:DNS サーバーを構成します。
タスク 7:ファイアウォールをテストします。

タスク 1:テンプレートを使用してラボ環境を展開します。

このタスクでは、ラボ環境を確認してデプロイします。

このタスクでは、ARM テンプレートを使用して仮想マシンを作成します。この仮想マシンは、このラボの最後の演習で使用されます。

Azure portal https://portal.azure.com/ にサインインします。

注:このラボで使用している Azure サブスクリプションで所有者ロールまたは共同作成者ロールを持つアカウントを使用して Azure portal にサインインします。
Azure portal で Azure portal ページの上部にある [リソース、サービス、ドキュメントの検索] テキストボックスで、「カスタムテンプレートをデプロイする」と入力し、Enter キーを押します。
[カスタムデプロイ] ブレードで、[エディターで独自のテンプレートを作成する] オプションをクリックします。
[テンプレートの編集] ブレードで、 [ファイルの読み込み] をクリックし、 \Allfiles\Labs\08\template.json ファイルを見つけて、 [開く] をクリックします。

注: テンプレートの内容を確認し、Windows Server 2016 Datacenter をホストする Azure VM をデプロイしていることを確認してください。
[テンプレートの編集] ブレードで、[保存] をクリックします。

[カスタムデプロイ] ブレードで、次の設定が構成されていることを確認します (既定値を使用して他の設定を行います)。

設定	値
サブスクリプション	このラボで使用する Azure サブスクリプションの名前
リソースグループ	[新規作成] をクリックして、「AZ500LAB08」という名前を入力します
場所	(米国) 米国東部
adminPassword	仮想マシンに対して独自に選択したセキュリティで保護されたパスワード。パスワードを覚えておいてください。後で VM に接続する場合に必要になります。

注:Azure VM をプロビジョニングできる Azure リージョンを特定するには、 https://azure.microsoft.com/en-us/regions/offers/ を参照してください

[確認と作成] をクリックし、[作成] をクリックします。

注: デプロイが完了するまで待ちます。これには 2 分ほどかかります。

タスク 2:Azure Firewall をデプロイする

このタスクでは、Azure Firewall を Virtual Network にデプロイします。

Azure portal で、Azure portal ページの上部にある [リソース、サービス、ドキュメントを検索する] テキストボックスで、「ファイアウォール」と入力し、Enter キーを押します。
[ファイアウォール] ブレードで、[+ 追加] をクリックします。

[ファイアウォールの作成] ブレードの [基本] タブで、次の設定を指定します (他の設定は既定値のままにします)。

設定	値
Resource group	AZ500LAB08
名前	Test-FW01
リージョン	(米国) 米国東部
ファイアウォール SKU	Standard
ファイアウォール管理	ファイアウォール規則 (クラシック) を使用してこのファイアウォールを管理する
仮想ネットワークの選択	[既存のものを使用] オプションをクリックし、ドロップダウンリストで [Test-FW-VN] を選択します
パブリック IP アドレス	[新規追加] をクリックし、「TEST-FW-PIP」という名前を入力して、[OK] をクリックします

[Review + create](レビュー + 作成) をクリックし、 [作成] をクリックします。

注: デプロイが完了するまで待ちます。これには 5 分ほどかかります。
Azure portal で、Azure portal ページの上部にある [リソース、サービス、ドキュメントを検索する] テキストボックスで、「リソースグループ」と入力し、Enter キーを押します。
[リソースグループ] ブレードのリソースグループの一覧で、[AZ500LAB08] エントリをクリックします。

注: AZ500LAB08 リソースグループのブレードで、リソースのリストを確認します。 [種類] で並べ替えることができます。
リソースの一覧で、Test-FW01 ファイアウォールを表すエントリをクリックします。
[Test-FW01] ブレードで、ファイアウォールに割り当てられたプライベート IP アドレスを特定します。

注:この情報は次のタスクで必要になります。

タスク 3:既定のルートを作成する

このタスクでは、Workload-SN サブネットの既定のルートを作成します。このルートは、ファイアウォールを経由する送信トラフィックを構成します。

Azure portal で、Azure portal ページの上部にある [リソース、サービス、ドキュメントを検索する] テキストボックスで、「ルートテーブル」と入力し、Enter キーを押します。
[ルートテーブル] ブレードで、[+ 新規] をクリックします。

[ルートテーブルの作成] ブレードで、次の設定を指定します。

設定	値
Resource group	AZ500LAB08
リージョン	米国東部
名前	Firewall-route

[確認と作成] をクリックし、[作成] をクリックして、保存が完了するのを待ちます。
[ルートテーブル] ブレードで [更新] をクリックし、ルートテーブルの一覧で [Firewall-route] エントリをクリックします。
[ファイアウォールルート] ブレードの [設定] セクションで、 [サブネット] をクリックし、次に [ファイアウォールルート | サブネット] ブレードで、 [+ 関連付け] をクリックします。

[サブネットの関連付け] ブレードで、次の設定を指定します。

設定	値
仮想ネットワーク	Test-FW-VN
Subnet	Workload-SN

注:このルートに Workload-SN サブネットが選択されていることを確認してください。選択されていない場合、ファイアウォールは正しく機能しません。

[OK] をクリックして、ファイアウォールを仮想ネットワークサブネットに関連付けます。
[Firewall-route] ブレードに戻り、[設定] セクションで [ルート] をクリックし、[+ 追加] をクリックします。
[ルートの追加] ブレードで、次の設定を指定します。

設定	値
ルート名	FW-DG
アドレスプレフィックス送信先	IP アドレス
宛先 IP アドレス/CIDR 範囲	0.0.0.0/0
ネクストホップの種類	仮想アプライアンス
次ホップアドレス	前のタスクで特定したファイアウォールのプライベート IP アドレス

>**注**:Azure Firewall は実際にはマネージド サービスですが、この状況では仮想アプライアンスが機能します。

[追加] をクリックしてルートを追加します。

タスク 4:アプリケーションルールを構成する

このタスクでは、www.bing.com への送信アクセスを許可するアプリケーションルールを作成します。

Azure portal で、Test-FW01 ファイアウォールに戻ります。
[Test-FW01] ブレードの [設定] セクションで、[規則 (クラシック)] をクリックします。
[Test-FW01 | 規則 (クラシック)] ブレードで、 [アプリケーションルールコレクション] タブをクリックし、 [+ アプリケーションルールコレクションの追加] をクリックします。

[アプリケーションルールコレクションの追加] ブレードで、次の設定を指定します (他の設定は既定値のままにします)。

設定	値
名前	App-Coll01
優先度	200
アクション	許可

[アプリケーションルールコレクションの追加] ブレードで、[ターゲット FQDN] セクションに次の設定で新しいエントリを作成します (他の設定は既定値のままにします)。

設定	値
name	AllowGH
変換元の型	IP アドレス
source	10.0.2.0/24
プロトコルポート	http:80https:443
ターゲット FQDN	www.bing.com

[追加] をクリックして、ターゲット FQDN ベースのアプリケーションルールを追加します。

注:Azure Firewall には、既定で許可されているインフラストラクチャ FQDN 用の組み込みのルールコレクションが含まれています。これらの FQDN はプラットフォームに固有であり、他の目的には使用できません。

タスク 5:ネットワークルールを構成する

このタスクでは、ポート 53 (DNS) の 2 つの IP アドレスへの送信アクセスを許可するネットワーク規則を作成します。

Azure portal で、 [Test-FW01 | 規則 (クラシック)] ブレードに戻ります。
[Test-FW01 | 規則 (クラシック)] ブレードで、 [ネットワークルールコレクション] タブをクリックし、 [+ ネットワークルールコレクションを追加] をクリックします。

[ネットワークルールコレクションの追加] ブレードで、次の設定を指定します (他の設定は既定値のままにします)。

設定	値
名前	Net-Coll01
優先度	200
アクション	許可

[ネットワークルールコレクションの追加] ブレードで、[IP アドレス] セクションに次の設定で新しいエントリを作成します (他の設定は既定値のままにします)。

設定	値
名前	AllowDNS
Protocol	UDP
変換元の型	IP アドレス (IP address)
ソースアドレス	10.0.2.0/24
変換先の型	IP アドレス (IP address)
Destination Address (宛先アドレス)	209.244.0.3,209.244.0.4
ターゲットポート	53

[追加] をクリックして、ネットワークルールを追加します。

注:この場合に使用される宛先アドレスは、既知のパブリック DNS サーバーです。

タスク 6:仮想マシンの DNS サーバーを構成する

このタスクでは、仮想マシンのプライマリおよびセカンダリ DNS アドレスを構成します。これはファイアウォール要件ではありません。

Azure portal で、AZ500LAB08 リソースグループに戻ります。
[AZ500LAB08-RG] ブレードのリソースの一覧で、Srv-Work 仮想マシンをクリックします。
[Srv-Work] ブレードで、[ネットワーク] をクリックします。
[Srv-Work | ネットワーク] ブレードで、 [ネットワークインターフェイス] エントリの横にあるリンクをクリックします。
ネットワークインターフェイスブレードの [設定] セクションで、[DNS サーバー] をクリックし、[カスタム] オプションを選択して、ネットワークルールで参照されている 2 つの DNS サーバー (209.244.0.3 と 209.244.0.4) を追加し、[保存] をクリックして、変更を保存します。
Srv-Work 仮想マシンのページに戻ります。

注:更新が完了するまで待ちます。

注:ネットワークインターフェイスの DNS サーバーを更新すると、そのインターフェイスが接続されている仮想マシンが自動的に再起動され、該当する場合は、同じ可用性セット内の他の仮想マシンが再起動されます。

タスク 7:ファイアウォールのテスト

このタスクでは、ファイアウォールをテストして、期待どおりに機能することを確認します。

Azure portal で、AZ500LAB08 リソースグループに戻ります。
[AZ500LAB08] ブレードのリソースの一覧で、Srv-Jump 仮想マシンをクリックします。
[Srv-Jump] ブレードで [接続] をクリックし、ドロップダウンメニューの [RDP] をクリックします。

[RDP ファイルのダウンロード] をクリックし、それを使用してリモートデスクトップ経由で Srv-Jump Azure VM に接続します。認証を求められたら、次の資格情報を入力します。

設定	値
ユーザー名	localadmin
Password	タスク 1 の手順 6 でカスタムテンプレートをデプロイする際に選択した、セキュリティで保護されたパスワード。

注:次の手順は、Srv-Jump Azure VM へのリモートデスクトップセッションで実行されます。

注:Srv-Work 仮想マシンに接続します。これは、bing.com の Web サイトにアクセスする機能をテストできるように行われています。

Srv-Jump へのリモートデスクトップセッション内で [スタート] を右クリックし、右クリックメニューで [Run] をクリックし、[Run] ダイアログボックスで次のコマンドを実行して、Srv-Work に接続します。
```
 mstsc /v:Srv-Work
```

認証を求めるプロンプトが表示されたら、次の認証情報を入力します。

設定	値
ユーザー名	localadmin
Password	タスク 1 の手順 6 でカスタムテンプレートをデプロイする際に選択した、セキュリティで保護されたパスワード。

注:リモートデスクトップセッションが確立され、サーバーマネージャーインターフェイスが読み込まれるまで待ちます。

[Srv-Work] へのリモートデスクトップセッション内の [サーバーマネージャー] で [ローカルサーバー] をクリックし、[IE セキュリティ強化の構成] をクリックします。
[Internet Explorer セキュリティ強化の構成] ダイアログボックスで、両方のオプションを [オフ] に設定し、[OK] をクリックします。
Srv-Work へのリモートデスクトップセッション内で、Internet Explorer を起動し、 https://www.bing.com を参照します。

注:Web サイトが正常に表示されます。ファイアウォールでは、アクセスできます。
http://www.microsoft.com/ に移動します。

注:ブラウザーページ内で、次のようなテキストを含むメッセージが表示されます。HTTP request from 10.0.2.4:xxxxx to microsoft.com:80. Action: Deny. No rule matched. Proceeding with default action. ファイアウォールがこの Web サイトへのアクセスをブロックしているため、これは予期された動作です。
両方のリモートデスクトップセッションを終了します。

結果:Azure Firewall の構成とテストが正常に完了しました。

リソースをクリーンアップする

新規に作成し、使用しなくなったすべての Azure リソースを削除することを忘れないでください。使用していないリソースを削除することで、予期しないコストが発生しなくなります。

Azure portal から、Azure portal の右上にあるアイコンをクリックして、Cloud Shell を開きます。メッセージが表示されたら、[PowerShell] と [ストレージの作成] をクリックします。
[Cloud Shell] ペインの左上隅にあるドロップダウンメニューで [PowerShell] が選択されていることを確認します。
Cloud Shell ペイン内の PowerShell セッションで、次の手順を実行して、このラボで作成したリソースグループを削除します。
```
 Remove-AzResourceGroup -Name "AZ500LAB08" -Force -AsJob
```
[Cloud Shell] ペインを閉じます。
