M08-Unidade 3 Monitorar um recurso do balanceador de carga usando o Azure Monitor

Cenário do exercício

Neste exercício, você vai criar um balanceador de carga interno para a organização fictícia Contoso Ltd. Em seguida, vai criar um workspace do Log Analytics e usar Insights do Azure Monitor para exibir informações sobre o balanceador de carga interno. Você verá a exibição de Dependência Funcional, métricas detalhadas para o recurso de balanceador de carga e informações de integridade de recursos para o balanceador de carga. Por fim, você vai definir as configurações de diagnóstico do balanceador de carga para enviar métricas para o workspace do Log Analytics que você criou.

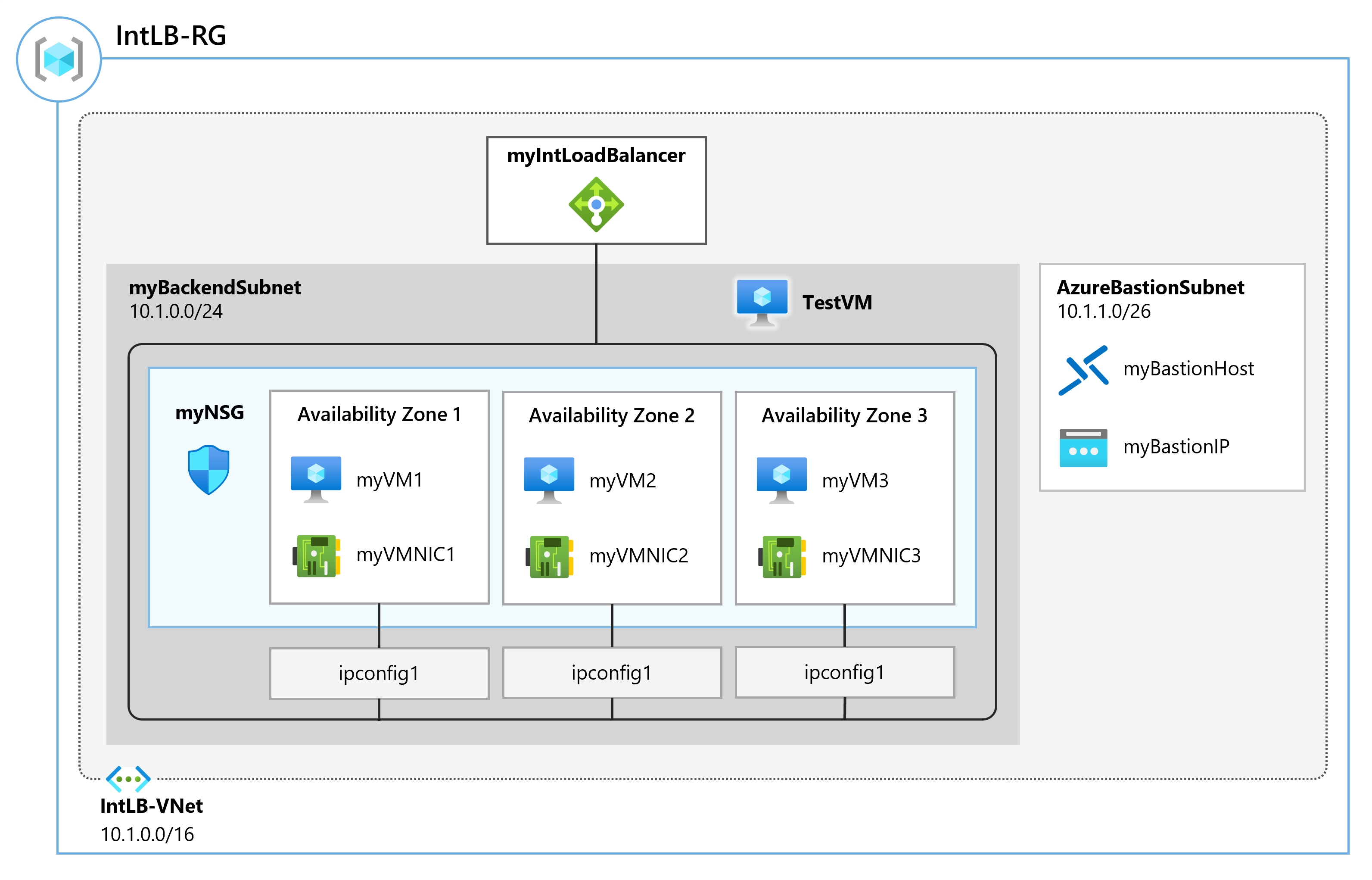

O diagrama a seguir ilustra o ambiente que você vai implantar neste exercício.

Habilidades de trabalho

Neste exercício, você vai:

• Tarefa 1: criar a rede virtual
• Tarefa 2: Criar o balanceador de carga
• Tarefa 3: Criar um pool de back-end
• Tarefa 4: Criar uma investigação de integridade
• Tarefa 5: Criar uma regra de balanceador de carga
• Tarefa 6: criar servidores de back-end
• Tarefa 7: adicionar VMs ao pool de endereços de back-end
• Tarefa 8: testar o balanceador de carga
• Tarefa 9: criar um workspace do Log Analytics
• Tarefa 10: usar a exibição de dependência funcional
• Tarefa 11: exibir métricas detalhadas
• Tarefa 12: exibir a integridade do recurso
• Tarefa 13: definir configurações de diagnóstico

Simulações interativas de laboratório

Observação: as simulações de laboratório fornecidas anteriormente foram desativadas.

Tempo estimado: 55 minutos

Tarefa 1: criar a rede virtual

Nesta seção, você vai criar uma rede virtual e uma sub-rede.

1. Faça logon no Portal do Azure.

2. Na página inicial do portal do Azure, pesquise Rede Virtual e selecione as redes virtuais em Serviços.

3. Selecione + Criar.

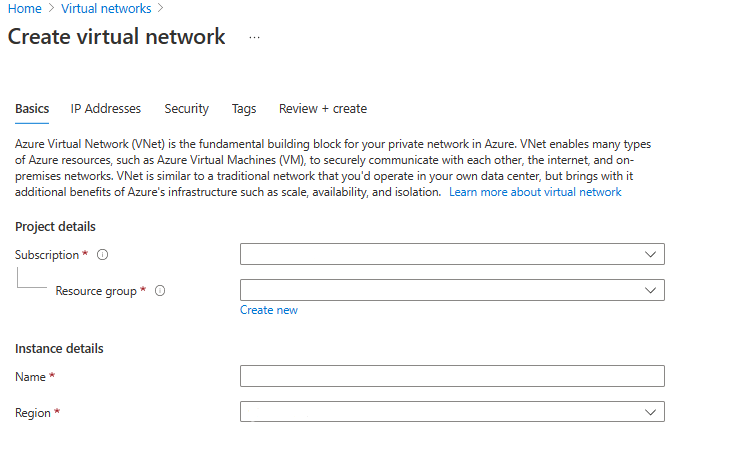

4. Na guia Noções Básicas, use as informações na tabela abaixo para criar a rede virtual.

   Configuração	Valor
   Subscription	Selecione sua assinatura
   Resource group	Selecione Criar Nome: IntLB-RG
   Nome	IntLB-VNet
   Região	(EUA) Oeste dos EUA

5. Selecione Próximo: Endereços IP.

6. Na guia Endereços IP, na caixa Espaço de endereço IPv4, digite 10.1.0.0/16.

7. Em Nome da sub-rede, selecione + Adicionar sub-rede.

8. No painel Adicionar sub-rede, forneça o nome de sub-rede myBackendSubnet e o intervalo de endereços de sub-rede de 10.1.0.0/24.

9. Selecione Adicionar.

10. Selecione Avançar: Segurança.

11. Em BastionHost, selecione Habilitar e insira as informações da tabela a seguir.

    Configuração	Valor
    Nome do bastion	myBastionHost
    Espaço de endereço da AzureBastionSubnet	10.1.1.0/24
    Endereço IP público	Selecione Criar Nome: myBastionIP

12. Selecione Examinar + criar.

13. Selecione Criar.

Tarefa 2: criar o balanceador de carga

Nesta seção, você vai criar um balanceador de carga de SKU Standard interno. O motivo pelo qual estamos criando um balanceador de carga de SKU Standard aqui no exercício, em vez de um balanceamento de carga de SKU Básico, é que exercícios posteriores exigem uma versão de SKU Standard do balanceador de carga.

1. Na home page do Azure, na barra de pesquisa, insira Balanceador de Carga

2. Selecione Criar Balanceador de Carga.

3. Na guia Noções básicas, use as informações na tabela abaixo para criar o balanceador de carga.

   Configuração	Valor
   Guia Básico
   Assinatura	Selecione sua assinatura
   Resource group	IntLB-RG
   Nome	myIntLoadBalancer
   Região	(EUA) Oeste dos EUA
   SKU	Standard
   Tipo	Interna
   Guia Configuração do IP de front-end	+ Adicionar uma configuração de IP de front-end
   Nome	LoadBalancerFrontEnd
   Rede virtual	IntLB-VNet
   Sub-rede	myBackendSubnet
   Atribuição de endereço IP	Dinâmico

4. Selecione Examinar + criar.

5. Selecione Criar.

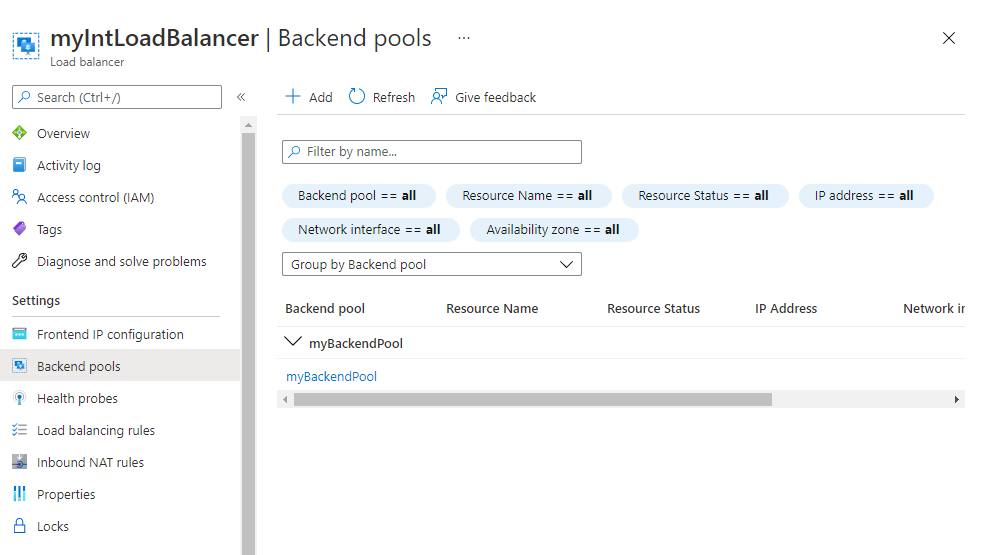

Tarefa 3: criar um pool de back-end

O pool de endereços de back-end contém os endereços IP de NICs virtuais conectados ao balanceador de carga.

1. Na página inicial do portal do Azure, selecione Todos os recursos e selecione myIntLoadBalancer na lista de recursos.

2. Em Configurações, selecione Pools de back-end e, em seguida, Adicionar.

3. Na página Adicionar pool de back-end, insira as informações da tabela a seguir.

   Configuração	Valor
   Nome	myBackendPool
   Rede virtual	IntLB-VNet
   Configuração do pool de back-end	NIC

4. Selecione Adicionar.

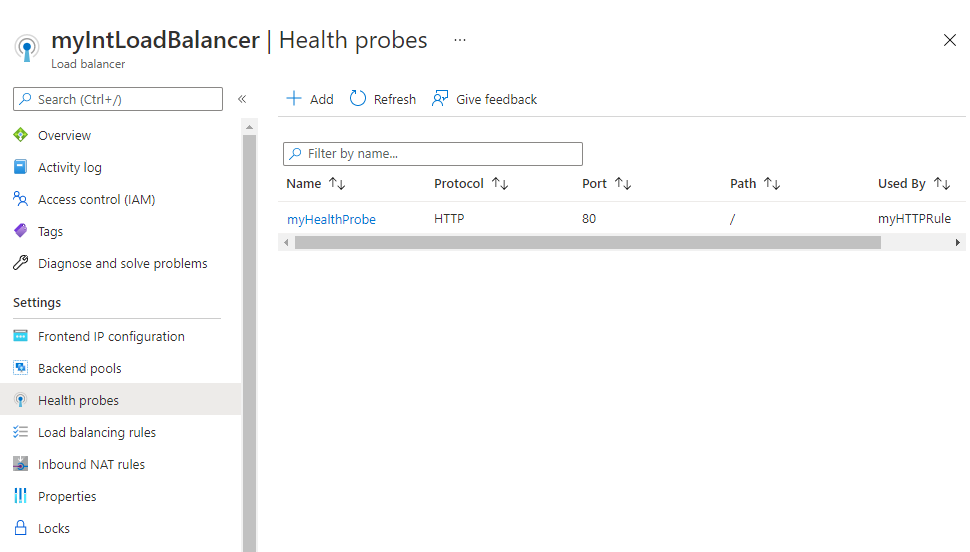

Tarefa 4: criar uma investigação de integridade

O balanceador de carga monitora o status do seu aplicativo com uma investigação de integridade. A investigação de integridade adiciona ou remove VMs do balanceador de carga com base na resposta às verificações de integridade. Aqui você vai criar uma investigação de integridade e monitorar a integridade das VMs.

1. Na página Pools de back-end do balanceador de carga, em Configurações, selecione Investigações de integridade e Adicionar.

2. Na página Adicionar investigação de integridade, insira as informações da tabela a seguir.

   Configuração	Valor
   Nome	myHealthProbe
   Protocolo	HTTP
   Porta	80
   Caminho	/
   Intervalo	15

3. Selecione Adicionar.

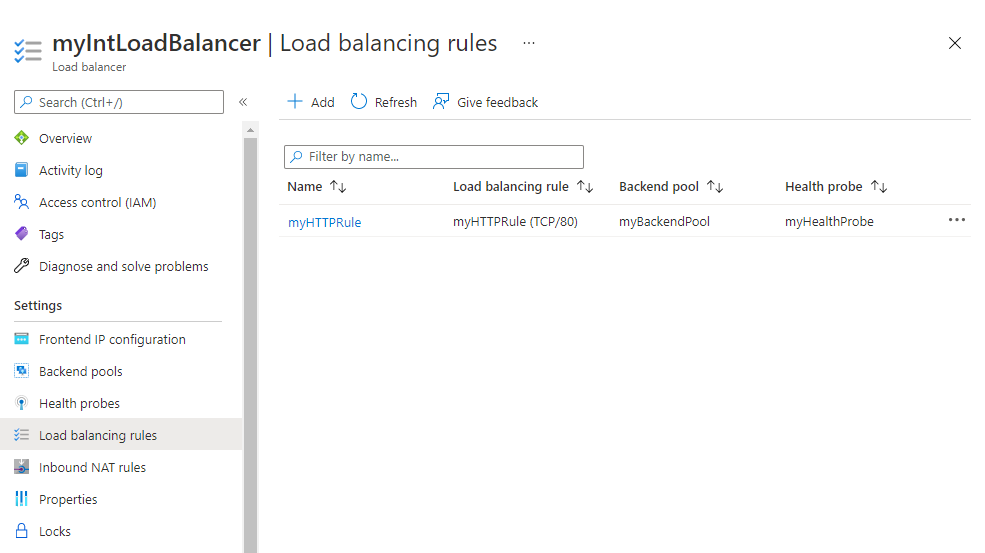

Tarefa 5: Criar uma regra de balanceador de carga

Uma regra de balanceador de carga é usada para definir como o tráfego é distribuído para as VMs. Você define a configuração de IP de front-end para o tráfego de entrada e o pool de IPs de back-end para receber o tráfego. A porta de origem e de destino são definidas na regra. Aqui, você vai criar uma regra de balanceador de carga.

1. Na página Pools de back-end do balanceador de carga, em Configurações, selecione Regras de balanceamento de carga e selecione Adicionar.

2. Na página Adicionar regra de balanceamento de carga, insira as informações da tabela a seguir.

   Configuração	Valor
   Nome	myHTTPRule
   Versão IP	IPv4
   Endereço IP de front-end	LoadBalancerFrontEnd
   Protocolo	TCP
   Porta	80
   Porta de back-end	80
   Pool de back-end	myBackendPool
   Investigação de integridade	myHealthProbe
   Persistência de sessão	Nenhuma
   Tempo limite de ociosidade (minutos)	15
   IP flutuante	Desabilitado

3. Selecione Adicionar.



Tarefa 6: criar servidores de back-end

Nesta seção, você criará três VMs para o pool de back-end do balanceador de carga, adicionará as VMs ao pool de back-end e instalará o IIS nas três VMs para testar o balanceador de carga.

1. No portal do Azure, clique no ícone do Cloud Shell (canto superior direito). Se necessário, configure o shell.
   • Selecione PowerShell.
   • Selecione Nenhuma Conta de Armazenamento necessária e sua Assinatura e, em seguida, selecione Aplicar.
   • Aguarde até que o terminal seja criado e um prompt seja exibido.

2. Na barra de ferramentas do painel do Cloud Shell, selecione o ícone Gerenciar arquivos, no menu suspenso, selecione Upload e faça o upload dos seguintes arquivos azuredeploy.json e azuredeploy.parameters.json no diretório base do Cloud Shell.

   Observação: se você estiver trabalhando em sua própria assinatura, os arquivos de modelo estarão disponíveis no repositório do GitHub Lab.

3. Implante os seguintes modelos do ARM para criar a rede virtual, as sub-redes e as VMs necessárias para este exercício:

   Observação: você será solicitado a fornecer uma senha de Administrador.

   $RGName = "IntLB-RG"

   New-AzResourceGroupDeployment -ResourceGroupName $RGName -TemplateFile azuredeploy.json -TemplateParameterFile azuredeploy.parameters.json


   Observação: isso levará alguns minutos para implantar.

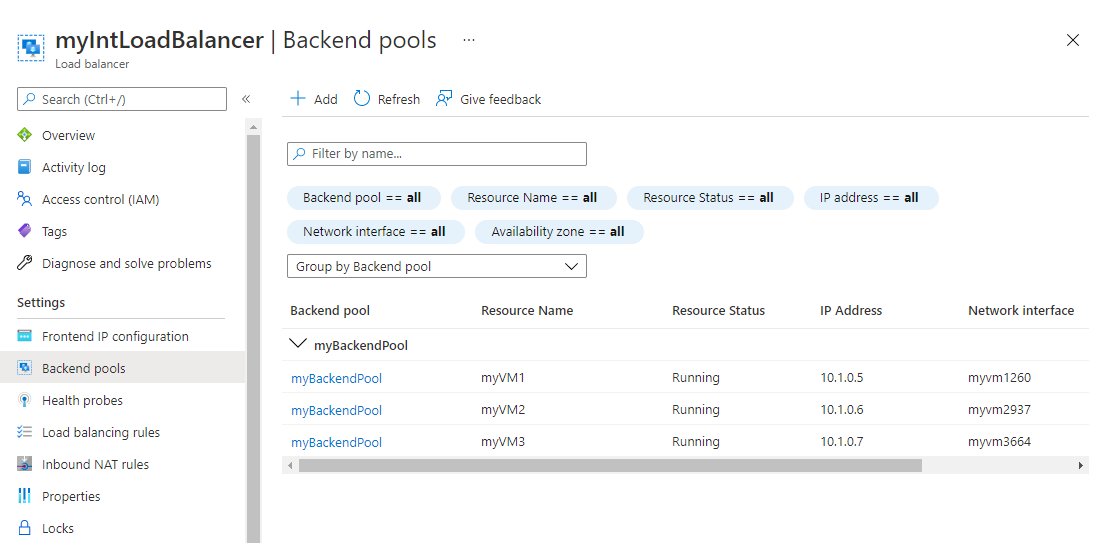

Tarefa 7: Adicionar VMs ao pool de back-end

1. Na página inicial do portal do Azure, selecione Todos os recursos e selecione myIntLoadBalancer na lista de recursos.

2. Em Configurações, selecione Pools de back-end e selecione myBackendPool.

3. Na caixa Associado a, selecione Máquinas virtuais.

4. Em Máquinas virtuais, selecione Adicionar.

5. Marque as caixas de seleção para todas as três VMs (myVM1, myVM2 e myVM3) e selecione Adicionar.

6. Na página myBackendPool, selecione Salvar.



Tarefa 8: testar o balanceador de carga

Nesta seção, você criará uma VM de teste e testará o balanceador de carga.

Criar VM de teste

Observação: você pode encontrar pequenas diferenças entre as instruções e a interface do portal do Azure, mas o conceito principal é o mesmo.

1. Na página inicial do Azure, usando a pesquisa global, digite Máquinas Virtuais e selecione máquinas virtuais em Serviços.

2. Selecione + Criar, + Máquina virtual, na guia Noções básicas, use as informações na tabela abaixo para criar a primeira VM.

   Configuração	Valor
   Subscription	Selecione sua assinatura
   Resource group	IntLB-RG
   Nome da máquina virtual	myTestVM
   Região	(EUA) Oeste dos EUA
   Opções de disponibilidade	Nenhuma redundância de infraestrutura necessária
   Tipo de segurança	Standard
   Imagem	Ver todas as imagens –> Datacenter para Windows Server 2019
   Tamanho	Standard_DS2_v3 – 2 vCPU, 8 GiB de memória
   Nome de Usuário	TestUser
   Senha	Forneça uma senha segura
   Confirmar senha	Forneça uma senha segura

3. Selecione Avançar: Discos e Avançar: Rede.

4. Na guia Rede, use as informações na tabela abaixo para definir as configurações de rede.

   Configuração	Valor
   Rede virtual	IntLB-VNet
   Sub-rede	myBackendSubnet
   IP público	Alterar para Nenhum
   Grupo de segurança de rede da NIC	Avançado
   Configurar um grupo de segurança de rede	Selecione o myNSG existente
   Balanceamento de carga	Nenhum (ou desmarcado)

5. Selecione Examinar + criar.

6. Selecione Criar.

7. Aguarde até que essa última VM seja implantada antes de prosseguir com a próxima tarefa.

Conexão à VM de teste para testar o balanceador de carga

1. Na página inicial do portal do Azure, selecione Todos os recursos e selecione myIntLoadBalancer na lista de recursos.

2. Na página Visão geral, anote o Endereço IP Privado ou copie-o para a área de transferência. Observação: talvez seja necessário selecionar Ver mais para ver o Endereço IP privado.

3. Clique em Página Inicial e, na página inicial do portal do Azure, selecione Todos os recursos e clique na máquina virtual myTestVM que você acabou de criar.

4. Na página Visão Geral, selecione Conectar e Bastion.

5. Selecione Usar Bastion.

6. Na caixa Nome de usuário, digite TestUser e, na caixa Senha, digite a senha fornecida durante a implantação e selecione Conectar.

7. A janela myTestVM será aberta em outra guia do navegador.

8. Se um painel Redes for exibido, selecione Sim.

9. Selecione o ícone Internet Explorer na barra de tarefas para abrir o navegador da Web.

10. Selecione OK na caixa de diálogo Configurar o Internet Explorer 11.

11. Insira (ou cole) o Endereço IP privado (por exemplo, 10.1.0.4) da etapa anterior na barra de endereços do navegador e pressione Enter.

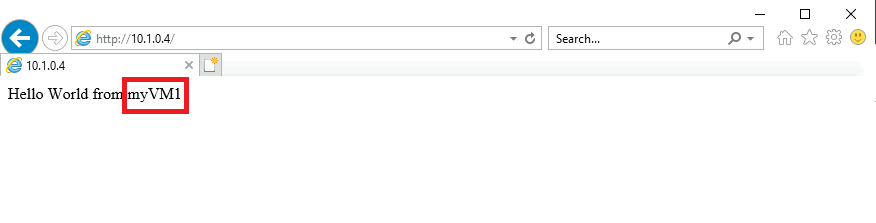

12. A home page da Web padrão do servidor Web do IIS é exibida na janela do navegador. Uma das três máquinas virtuais no pool de back-end responderá.

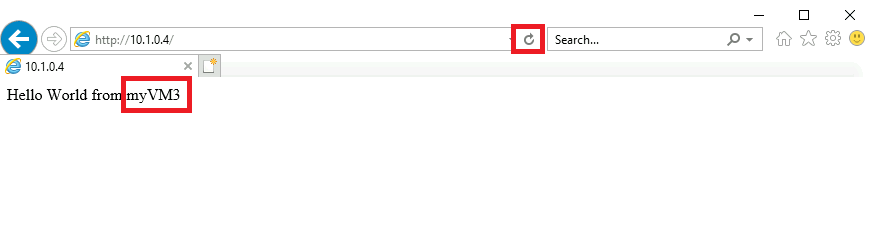

13. Se você selecionar o botão Atualizar no navegador algumas vezes, verá que a resposta vem aleatoriamente das diferentes VMs no pool de back-end do balanceador de carga interno.

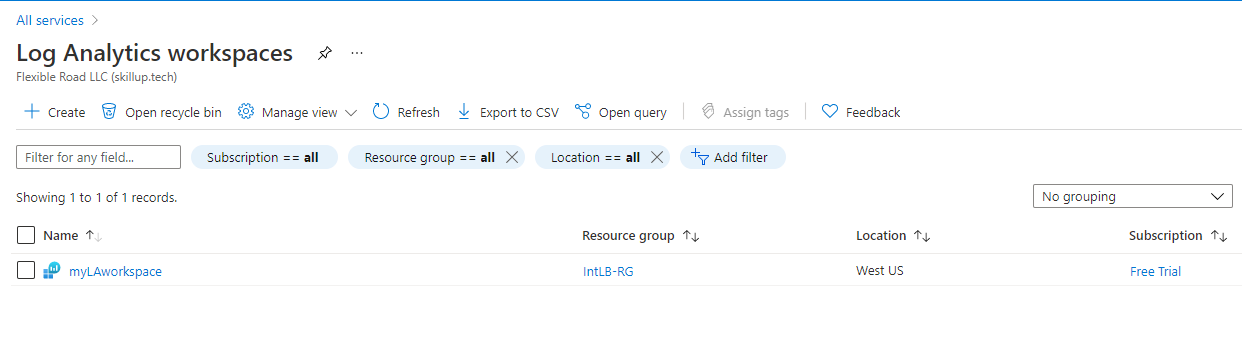

Tarefa 9: criar um workspace do Log Analytics

1. Na página inicial do portal do Azure, selecione Todos os serviços, depois, na caixa de pesquisa na parte superior da página, insira Log Analytics e selecione Workspaces do Log Analytics na lista filtrada.



2. Selecione Criar.

3. Na página Criar workspace do Log Analytics, na guia Noções básicas, use as informações na tabela abaixo para criar o workspace.

   Configuração	Valor
   Subscription	Selecione sua assinatura
   Resource group	IntLB-RG
   Nome	myLAworkspace
   Região	Oeste dos EUA

4. Selecione Examinar + Criar e Criar.



Tarefa 10: usar a exibição de dependência funcional

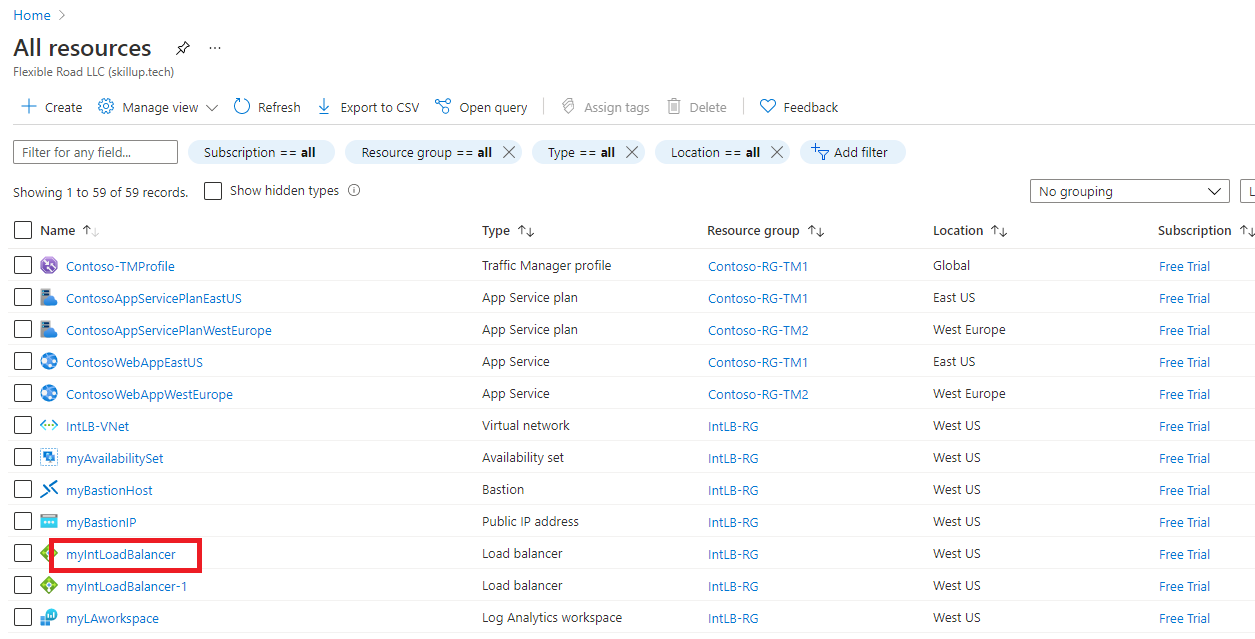

1. Na página inicial do portal do Azure, selecione Todos os recursos e, na lista recursos, selecione myIntLoadBalancer.



2. Em Monitoramento, selecione Insights.

3. No canto superior direito da página, selecione X para fechar o painel de Métricas por enquanto. Você vai abri-lo novamente em breve.

4. Essa exibição de página é conhecida como exibição de dependência funcional e, nela, você obtém um diagrama interativo útil que ilustra a topologia do recurso de rede selecionado, neste caso, um balanceador de carga. Para Standard Load Balancers, os recursos do conjunto de back-end são codificados por cores com o status de investigação de integridade, indicando a disponibilidade atual do conjunto de back-end para atender ao tráfego.

5. Use os botões Ampliar (+) e Reduzir (-) no canto inferior direito da página para ampliar e reduzir o diagrama de topologia (como alternativa, você pode usar a roda do mouse se tiver uma). Você também pode arrastar o diagrama de topologia pela página para movê-lo.

6. Focalize o componente LoadBalancerFrontEnd com o cursor do mouse no diagrama e focalize o componente myBackendPool.

7. Observe que você pode usar os links nessas janelas pop-up para exibir informações sobre esses componentes do balanceador de carga e abrir as respectivas folhas do portal do Azure.

8. Para baixar uma cópia do arquivo .SVG do diagrama de topologia, selecione Baixar topologia e salve o arquivo na pasta Downloads.

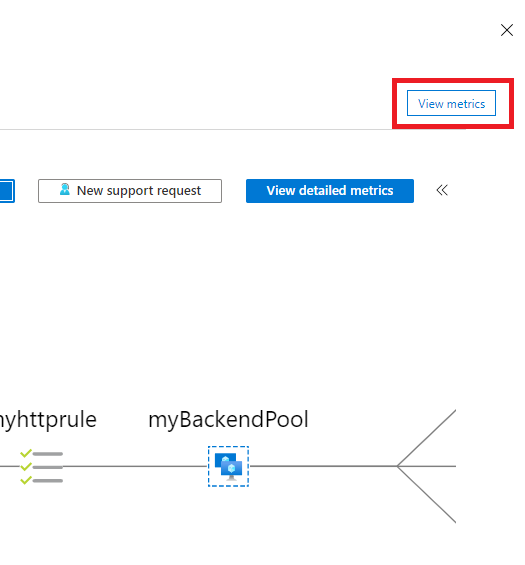

9. No canto superior direito, selecione Exibir métricas para reabrir o painel de métricas no lado direito da tela.

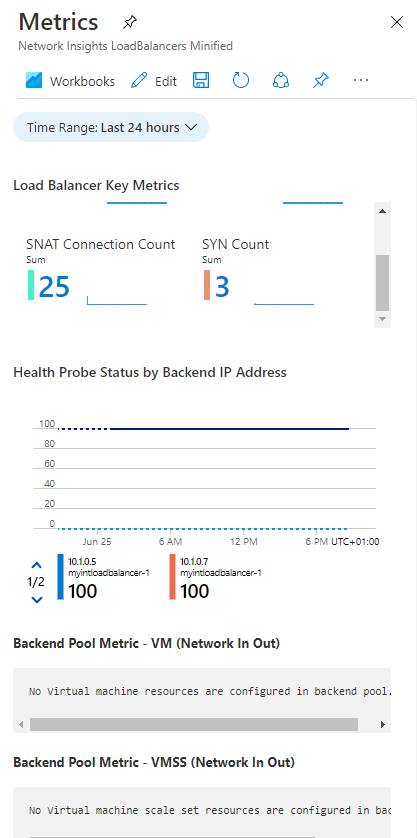

10. O painel Métricas apresenta uma exibição rápida de algumas das principais métricas para esse recurso de balanceador de carga na forma de gráficos de barras e de linhas.



Tarefa 11: exibir métricas detalhadas

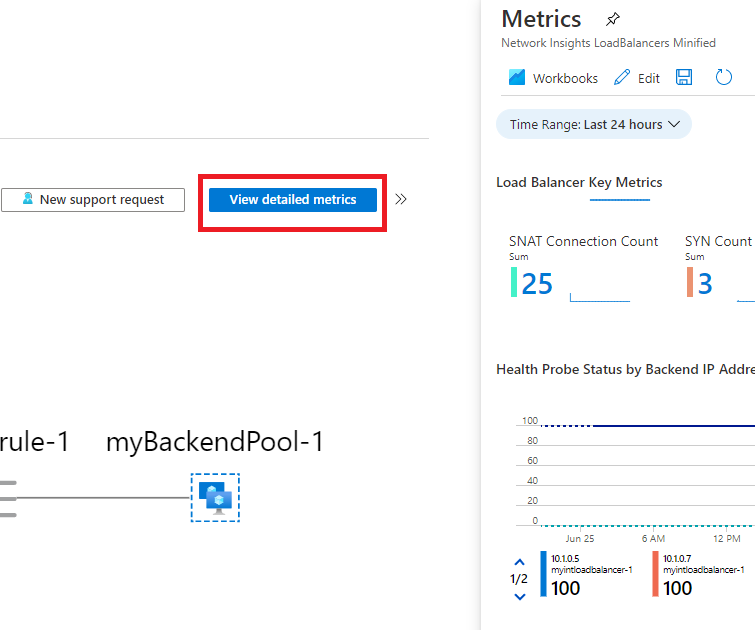

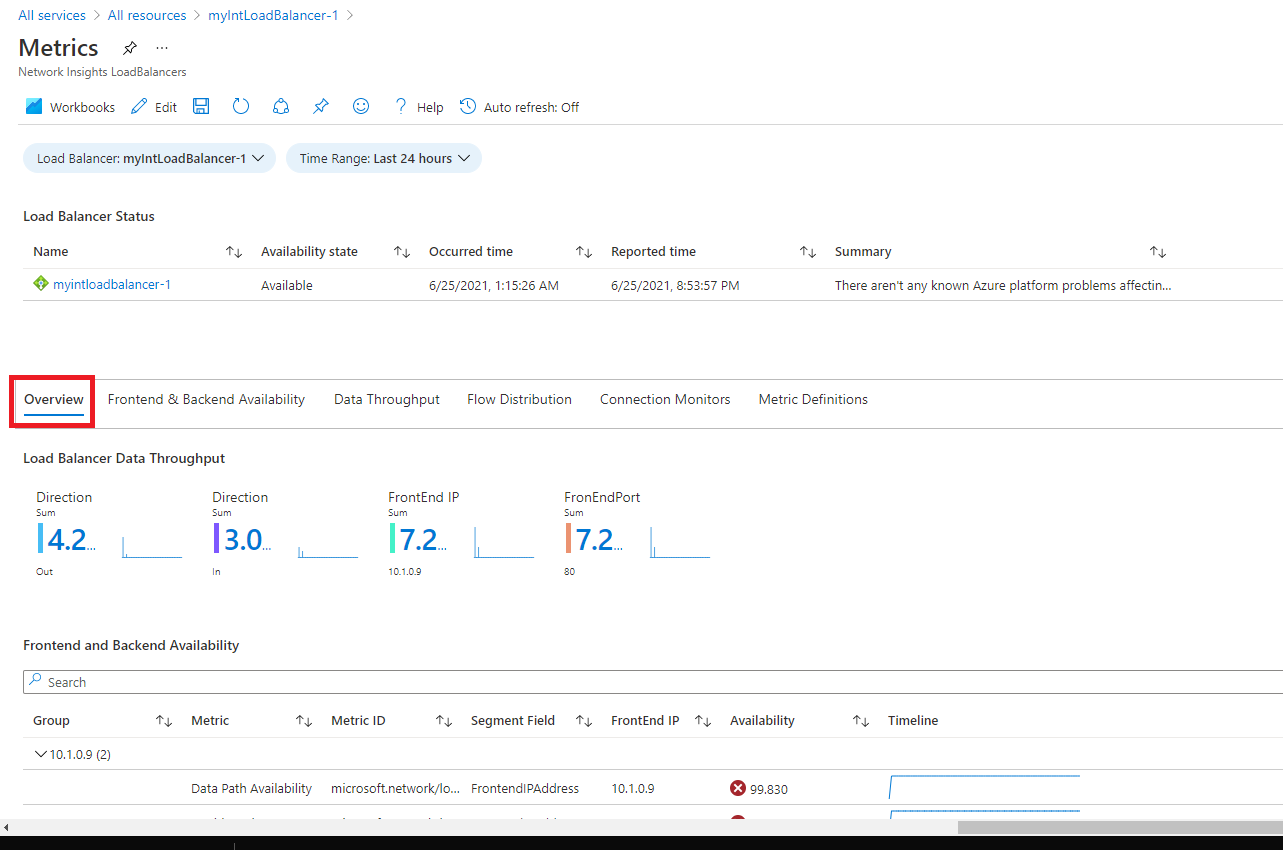

1. Para exibir métricas mais abrangentes para esse recurso de rede, selecione Exibir métricas detalhadas.

2. Isso abre uma página grande de Métricas completa na plataforma de Insights de Rede do Azure. A primeira guia que você vê é Visão geral, que mostra o status de disponibilidade do balanceador de carga e a taxa de transferência de dados geral e a disponibilidade do front-end e do back-end para cada um dos IPs de front-end anexados ao Load Balancer. Essas métricas indicam se o IP de front-end está respondendo e se as instâncias de computação em seu conjunto de back-end são individualmente responsivas a conexões de entrada.

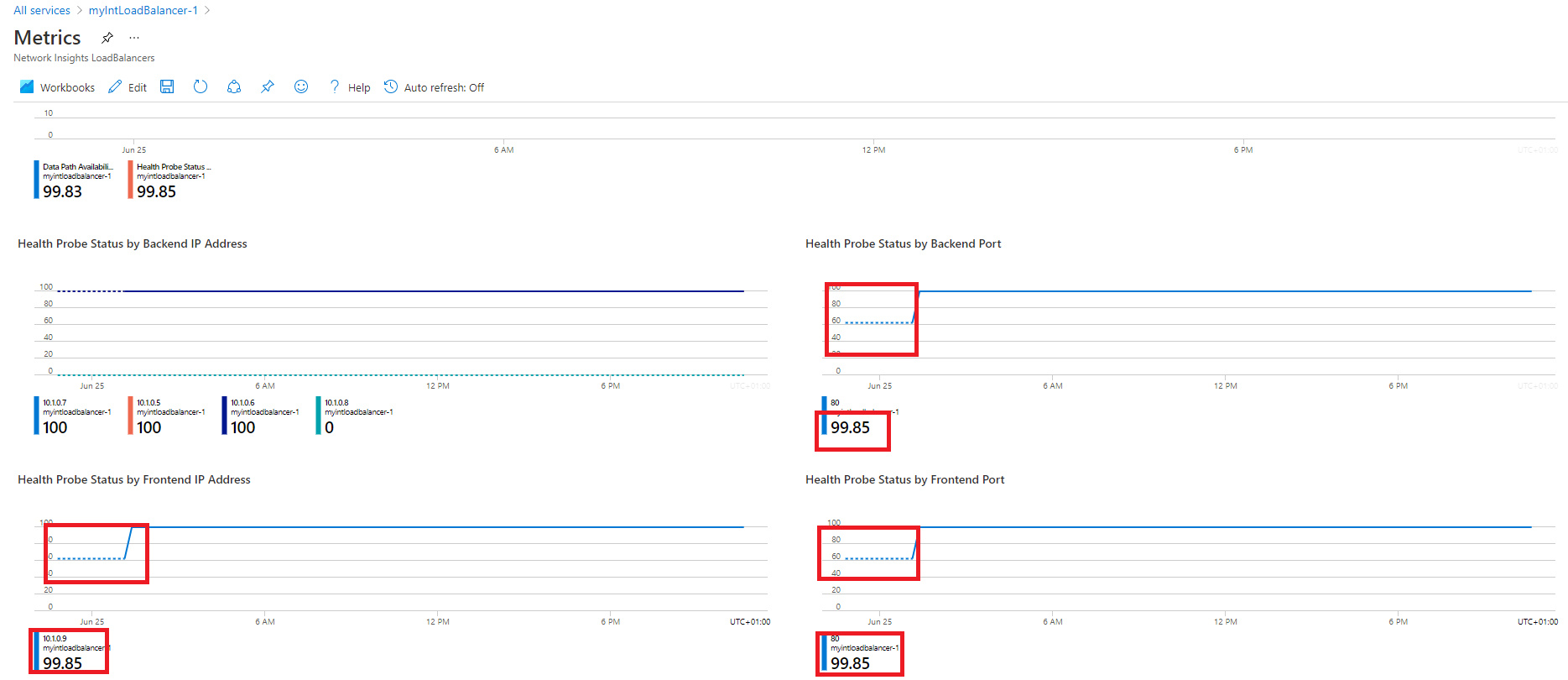

3. Selecione a guia Disponibilidade de Frontend & Backend e role para baixo na página para ver os gráficos de status de investigação de integridade. Se você vir valores inferiores a 100 para esses itens, isso indicará uma interrupção de algum tipo nesses recursos.

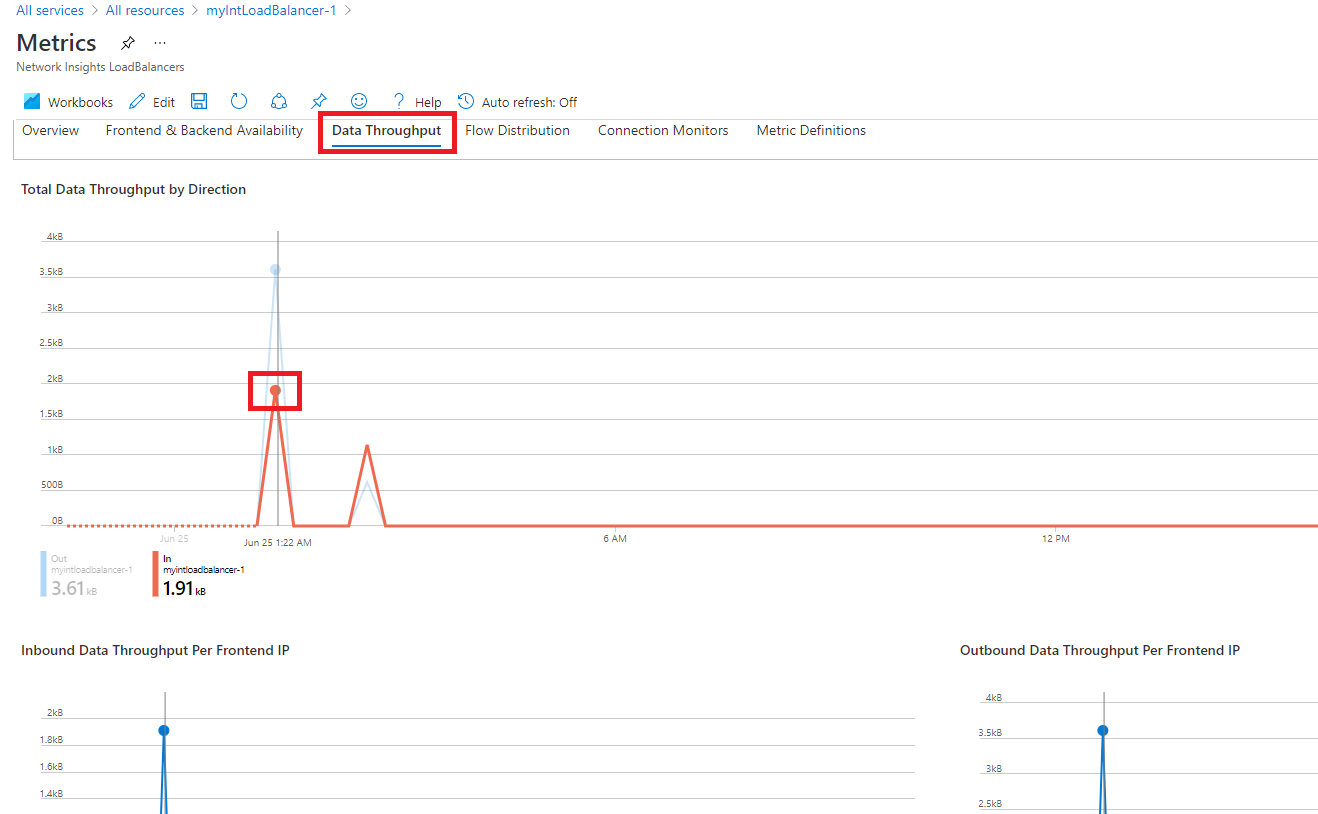

4. Selecione a guia Taxa de Transferência de Dados e role para baixo na página para ver os outros gráficos de taxa de transferência de dados.

5. Focalize alguns dos pontos de dados nos gráficos e você verá que os valores são alterados para mostrar o valor exato nesse ponto no tempo.

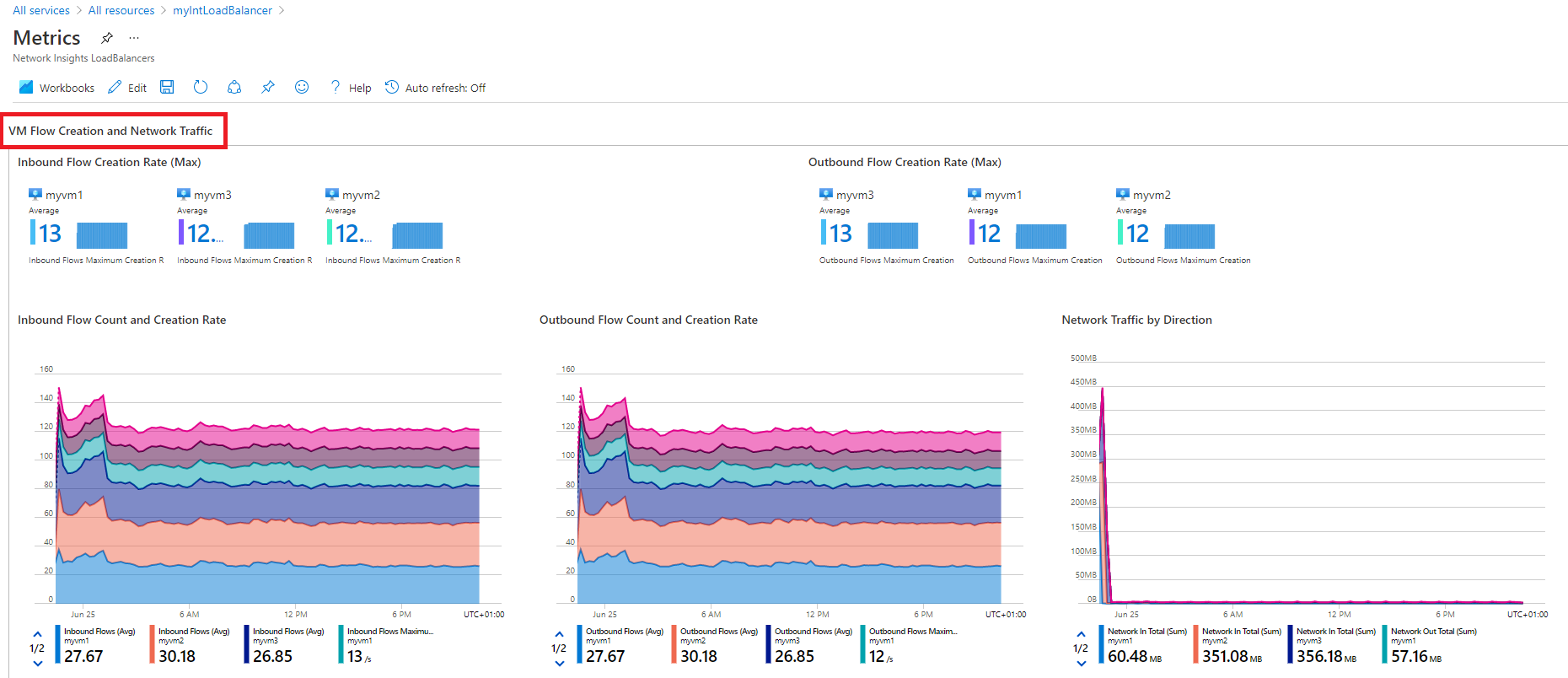

6. Selecione a guia Distribuição de Fluxo e role para baixo na página para ver os gráficos na seção Criação de Fluxo da VM e Tráfego de Rede.



Tarefa 12: exibir a integridade do recurso

1. Para exibir a integridade de seus recursos do Balanceador de Cargas, na home page do portal do Azure, selecione Todos os serviços e selecione Monitorar.

2. Na página Monitor>Visão Geral, no menu à esquerda, selecione Integridade do Serviço.

3. Na página Integridade do Serviço>Problemas de Serviço, no menu à esquerda, selecione Resource Health.

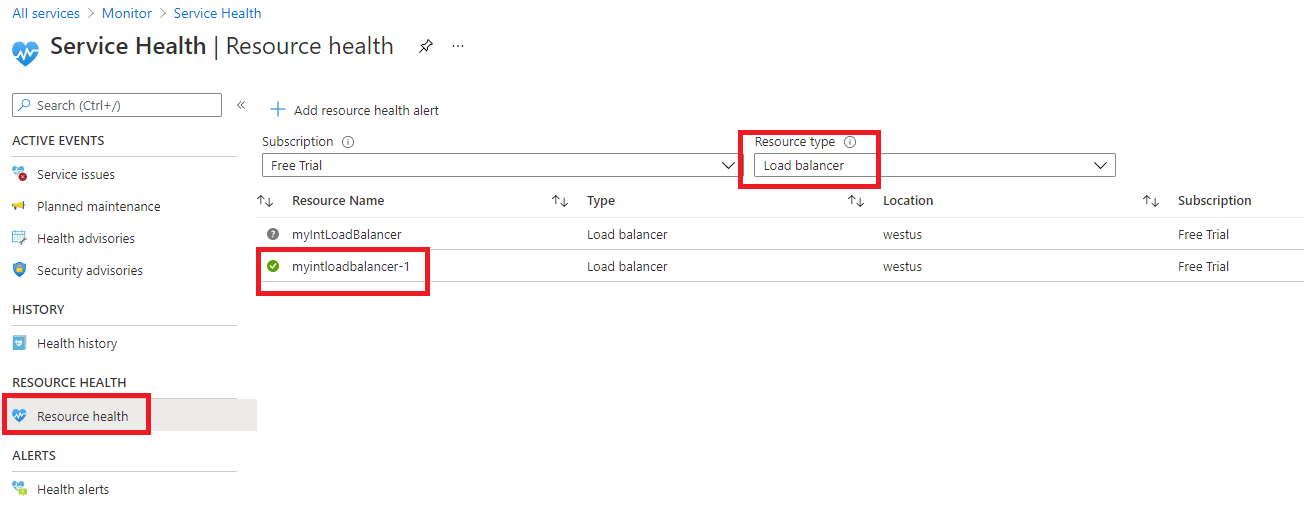

4. Na página Integridade do Serviço>Integridade do recurso, na lista suspensa Tipo de recurso, role para baixo na lista e selecione Balanceador de carga.



5. Então selecione o nome do balanceador de carga na lista.

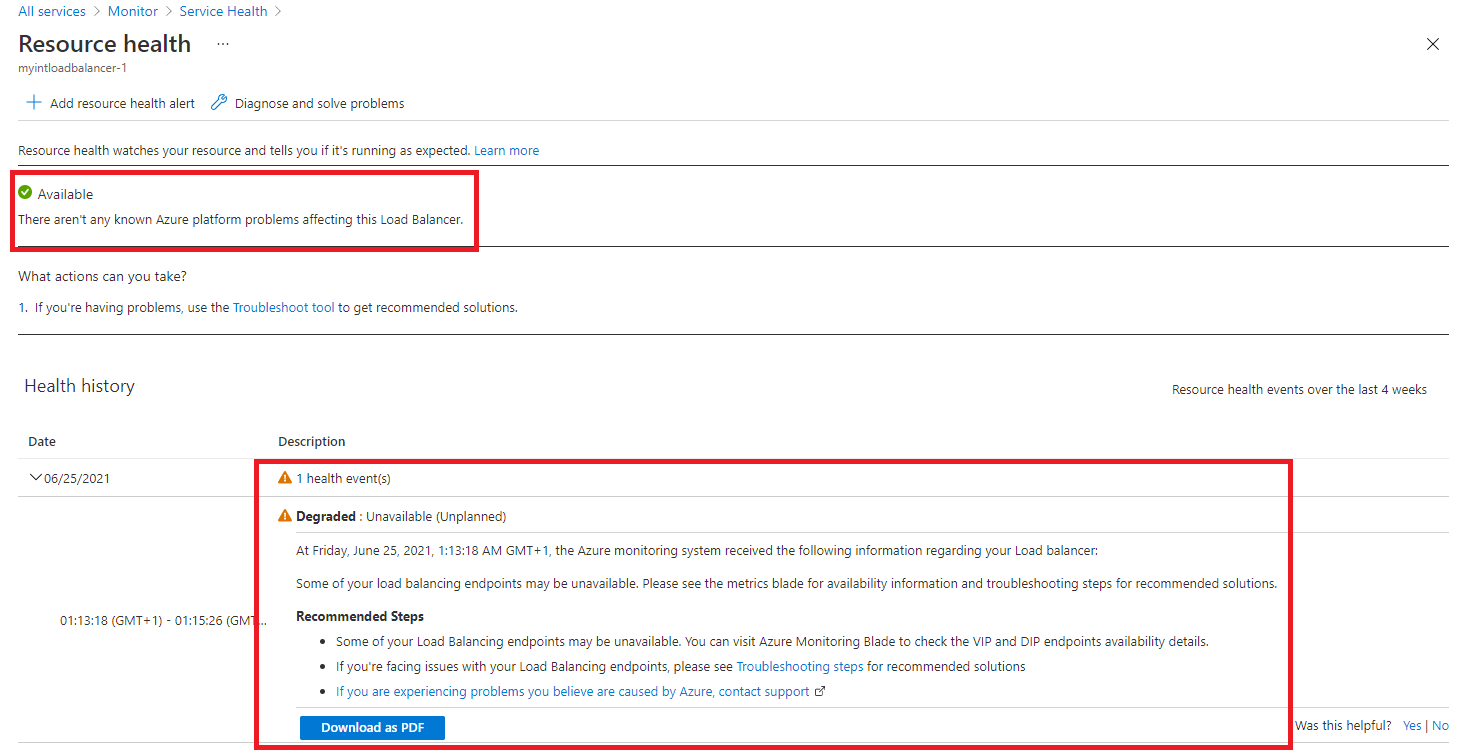

6. A página Integridade do recurso identificará os principais problemas de disponibilidade com o recurso do balanceador de carga. Se houver eventos na seção Histórico de Integridade, você poderá expandir o evento de integridade para ver mais detalhes sobre o evento. Você pode até mesmo salvar os detalhes sobre o evento como um arquivo PDF para revisão posterior e para relatórios.



Tarefa 13: definir configurações de diagnóstico

1. Na página inicial do portal do Azure, selecione Grupos de recursos e selecione o grupo de recursos IntLB-RG na lista.

2. Na página IntLB-RG, selecione o nome do recurso de balanceador de carga myIntLoadBalancer na lista de recursos.

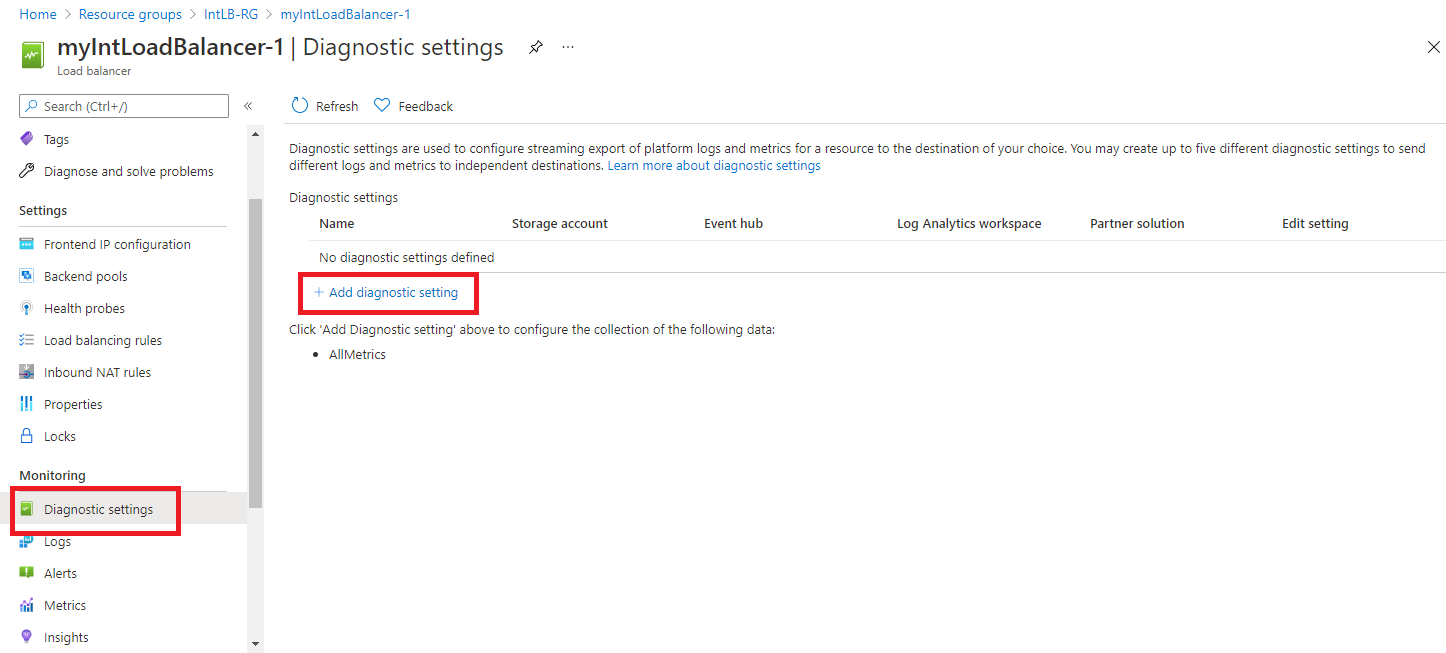

3. Em Monitoramento, selecione Configurações de diagnóstico e, em seguida, selecione Adicionar configuração de diagnóstico.

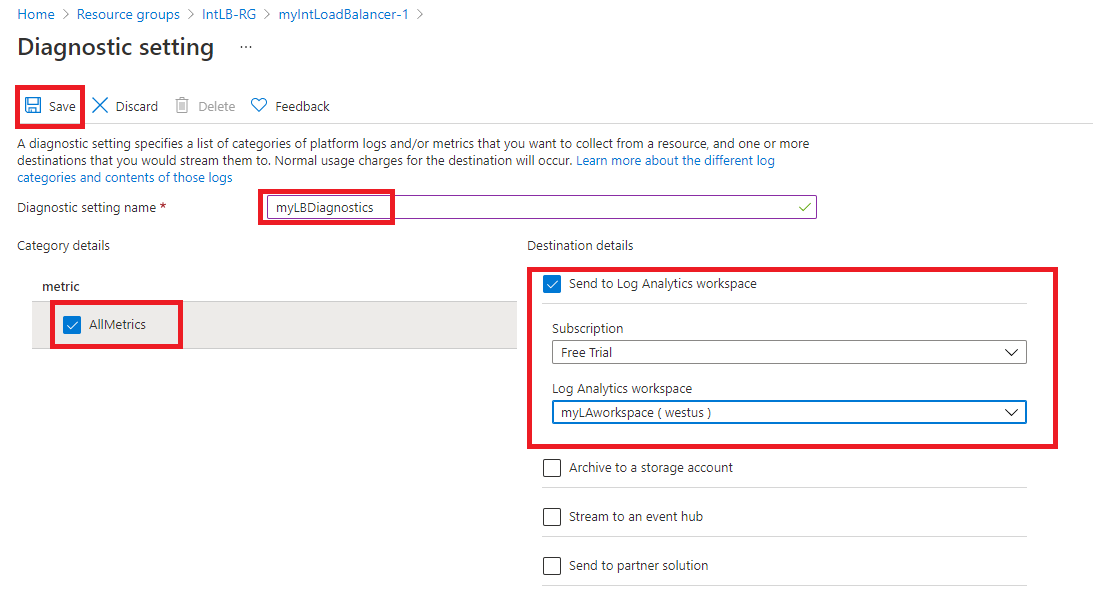

4. Na página Configuração de diagnóstico, na caixa Nome, digite myLBDiagnostics.

5. Marque as caixas de seleção AllMetrics e Enviar para workspace do Log Analytics.

6. Selecione sua assinatura na lista e escolha myLAworkspace (westus) na lista suspensa do workspace.

7. Selecione Salvar.



Limpar os recursos

Observação: lembre-se de remover todos os recursos recém-criados do Azure que você não usa mais. Remover recursos não utilizados garante que você não veja encargos inesperados.

1. No portal do Azure, abra a sessão PowerShell no painel do Cloud Shell.

2. Exclua todos os grupos de recursos criados em todos os laboratórios deste módulo executando o seguinte comando:

   Remove-AzResourceGroup -Name 'IntLB-RG' -Force -AsJob


Observação: o comando é executado de maneira assíncrona (conforme determinado pelo parâmetro -AsJob), portanto, embora você possa executar outro comando do PowerShell imediatamente após na mesma sessão do PowerShell, levará alguns minutos antes dos grupos de recursos serem de fato removidos.

Estender seu aprendizado com o Copilot

O Copilot pode ajudar você a aprender a usar as ferramentas de script do Azure. O Copilot também pode ajudar em áreas não cobertas no laboratório ou onde você precisar de mais informações. Abra um navegador do Edge e escolha Copilot (canto superior direito) ou navegue até copilot.microsoft.com. Reserve alguns minutos para experimentar essas solicitações.

• Resuma as ferramentas do Azure disponíveis para monitorar redes virtuais.
• Quais ferramentas de monitoramento do Observador de Rede do Azure estão disponíveis?

Saiba mais com treinamento individual

• Introdução ao Azure Monitor. Neste módulo, você aprenderá a usar o Azure Monitor para fornecer insights sobre o desempenho e as operações de recursos do Azure.
• Monitorar e solucionar problemas de ponta a ponta na infraestrutura de rede do Azure usando ferramentas de monitoramento de rede. Neste módulo, você aprenderá a usar as ferramentas, os diagnósticos e os logs do Observador de Rede do Azure para ajudar a localizar e corrigir problemas de rede na infraestrutura do Microsoft Azure.

Principais aspectos a serem lembrados

Parabéns por concluir o laboratório. Aqui estão as principais lições desse laboratório.

• O Azure Monitor fornece recursos e ferramentas para coletar, gerenciar e analisar dados de TI de todos os seus recursos do Azure, de outras nuvens e locais.
• As métricas são medidas quantitativas que mostram instantâneos do desempenho do aplicativo ou do recurso. Normalmente, as métricas são valores numéricos que você pode medir ao longo do tempo.
• Os logs são registros textuais de eventos, ações e mensagens que ocorrem em um recurso ou aplicativo.
• Os Insights, visualizações e painéis do Azure Monitor podem consumir e transmitir informações de monitoramento sobre seus aplicativos.
• Alertas notificam você sobre condições críticas e podem executar ações corretivas. As regras de alerta podem ser baseadas em dados de métrica ou de log.+
