M06-Unidade 9 Proteger seu hub virtual usando o Gerenciador de Firewall do Azure

Cenário do exercício

Neste exercício, você criará a rede virtual spoke, criará um hub virtual seguro, conectará as redes virtuais hub e spoke e roteará o tráfego para seu hub. Agora, você implantará os servidores de carga de trabalho, criará uma política de firewall, protegerá seu hub e, por fim, testará o firewall.

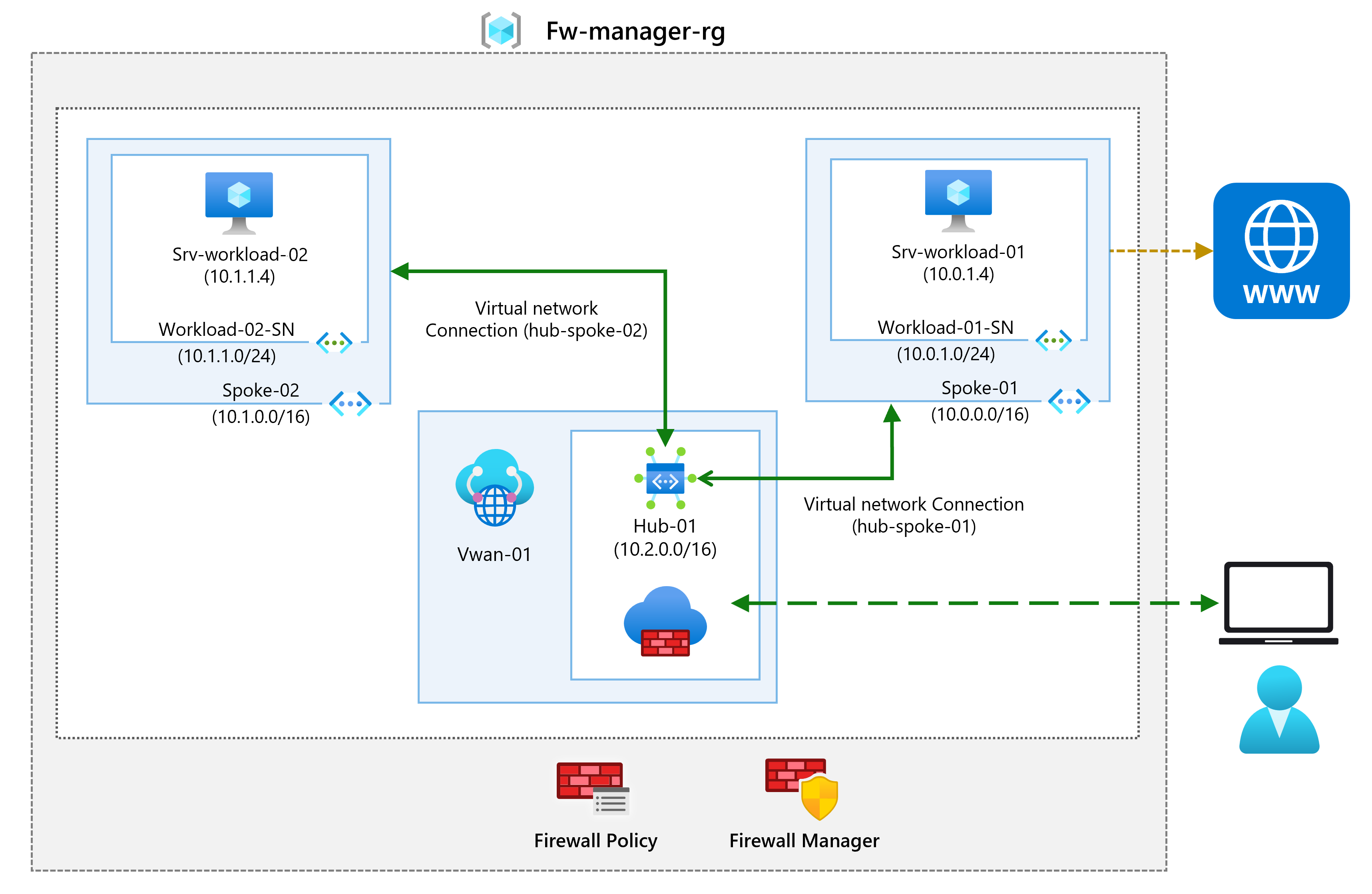

Diagrama da arquitetura de rede virtual com um hub seguro.

Simulações interativas de laboratório

Observação: as simulações de laboratório fornecidas anteriormente foram desativadas.

Criar uma arquitetura de hub e spoke

Nesta parte do exercício, você criará as redes virtuais spoke e sub-redes em que colocará os servidores da carga de trabalho. Você criará o hub virtual seguro e conectará as redes virtuais hub e spoke.

Habilidades de trabalho

Neste exercício, você vai:

  • Tarefa 1: Criar duas redes virtuais spoke e sub-redes
  • Tarefa 2: Criar o hub virtual seguro
  • Tarefa 3: Conectar as redes virtuais hub e spoke
  • Tarefa 4: Implantar os servidores
  • Tarefa 5: Criar uma política de firewall e proteger seu hub
  • Tarefa 6: Associar a política de firewall
  • Tarefa 7: Rotear o tráfego para o hub
  • Tarefa 8: Testar a regra do aplicativo
  • Tarefa 9: Testar a regra de rede
  • Tarefa 10: Limpar os recursos

Tempo estimado: 35 minutos

Tarefa 1: Criar duas redes virtuais spoke e sub-redes

Nesta tarefa, você criará as duas redes virtuais spoke, cada uma contendo uma sub-rede que hospedará seus servidores de carga de trabalho.

  1. Na página inicial do portal do Azure, na caixa de pesquisa, insira rede virtual e selecione Rede Virtual quando ela aparecer.

  2. Selecione Criar.

  3. Em Grupo de recursos, selecione Criar novo e insira fw-manager-rg como o nome e selecione OK.

  4. Em Nome, insira Spoke-01.

  5. Em Região, selecione sua região.

  6. Selecione Avançar: Endereços IP.

  7. Em Espaço de endereço IPv4, insira 10.0.0.0/16.

  8. Exclua quaisquer outros espaços de endereço listados aqui, como 10.1.0.0/16.

  9. Em Nome da sub-rede, selecione a palavra padrão.

  10. Na caixa de diálogo Editar sub-rede, altere o nome para Workload-01-SN.

  11. Altere o Intervalo de endereços de sub-rede para 10.0.1.0/24.

  12. Selecione Salvar.

  13. Selecione Examinar + criar.

  14. Selecione Criar.

Repita as etapas de 1 a 14 acima para criar outra rede virtual e sub-rede semelhantes, mas usando as seguintes informações:

  • Grupo de Recursos: fw-manager-rg (selecionar existente)
  • Nome: Spoke-02
  • Espaço de endereço: 10.1.0.0/16 – (excluir quaisquer outros espaços de endereço listados)
  • Nome da sub-rede: Workload-02-SN
  • Intervalo de endereços da sub-rede: 10.1.1.0/24

Tarefa 2: Criar o hub virtual seguro

Nesta tarefa, você criará seu hub virtual seguro usando o Gerenciador de Firewall.

  1. Na página inicial do portal do Azure, selecione Todos os serviços.

  2. Na caixa de pesquisa, insira gerenciador de firewall e selecione Gerenciador de Firewall quando for exibido.

  3. Na página Gerenciador de Firewall, a partir da página Visão geral, selecione Exibir hubs virtuais protegidos.

  4. Na página Hubs virtuais, selecione Criar novo hub virtual seguro.

  5. Em Grupo de recursos, selecione fw-manager-rg.

  6. Em Região, selecione sua região.

  7. Para o nome do hub virtual seguro, insira Hub-01.

  8. Em Espaço de endereço do hub, insira 10.2.0.0/16.

  9. Escolha Nova vWAN.

  10. Em Nome da WAN Virtual, insira Vwan-01.

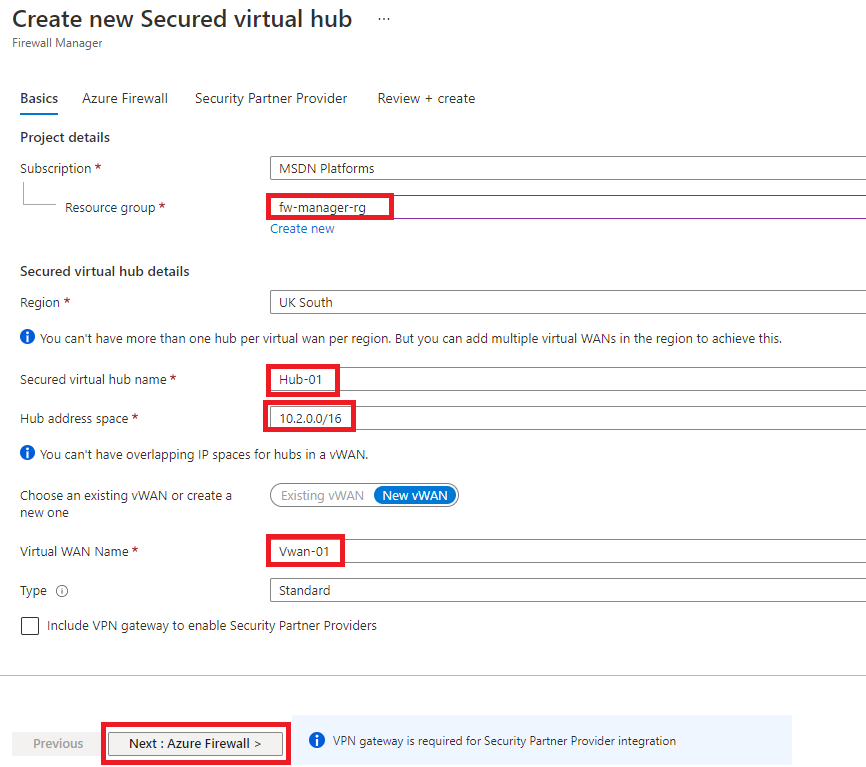

  11. Selecione Avançar: Firewall do Azure. Criar um hub virtual seguro – guia Noções básicas

  12. Selecione Avançar: Provedor de Parceiro de Segurança.

  13. Selecione Avançar: Revisar + criar.

  14. Selecione Criar.

    [!NOTE]

    Pode levar até 30 minutos para implantar.

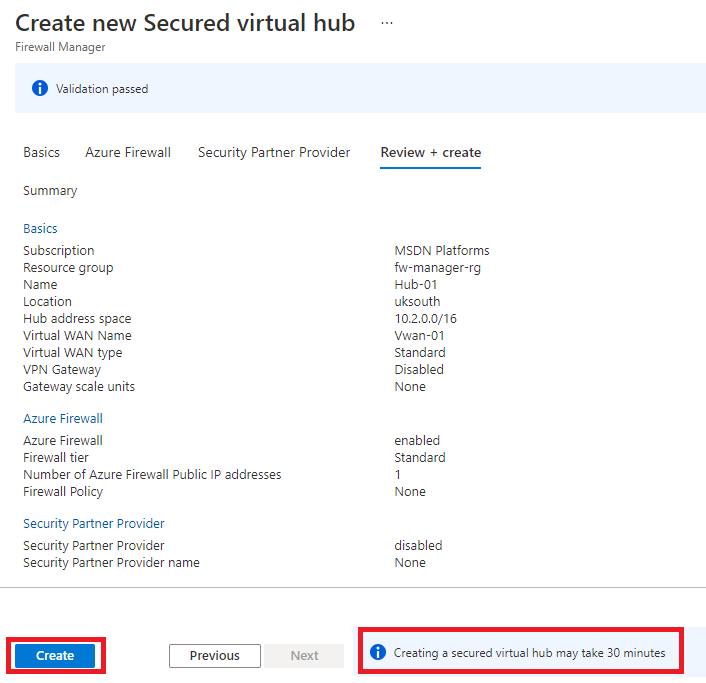

    Criar um novo hub virtual seguro – guia Revisar + criar

  15. Quando a implantação for concluída, na página inicial do portal do Azure, selecione Todos os serviços.

  16. Na caixa de pesquisa, insira gerenciador de firewall e selecione Gerenciador de Firewall quando for exibido.

  17. Na página Gerenciador de Firewall, selecione Hubs virtuais.

  18. Selecione Hub-01.

  19. Selecione Configuração de IP público.

  20. Anote o endereço IP público (por exemplo, 51.143.226.18), que será usado posteriormente.

Tarefa 3: Conectar as redes virtuais hub e spoke

Nesta tarefa, você conectará as redes virtuais hub e spoke. Isso é normalmente conhecido como emparelhamento.

  1. Na página inicial do portal do Azure, selecione Grupos de recursos.

  2. Escolha o grupo de recursos fw-manager-rg e selecione a WAN Virtual Vwan-01.

  3. Em Conectividade, selecione Conexões de rede virtual.

  4. Selecione Adicionar conexão.

  5. Em Nome da conexão, insira hub-spoke-01.

  6. Para Hubs, selecione Hub-01.

  7. Em Grupo de recursos, selecione fw-manager-rg.

  8. Para Rede virtual, selecione Spoke-01.

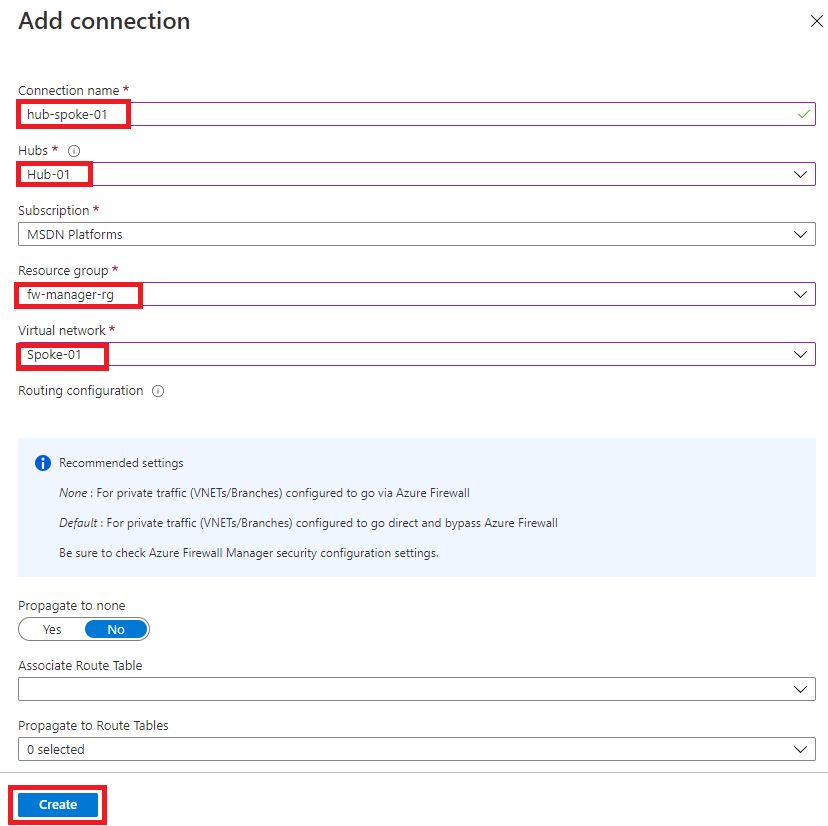

  9. Selecione Criar. Adicionar conexão hub e spoke à WAN virtual – Spoke 1

  10. Repita as etapas de 4 a 9 acima para criar outra conexão semelhante, mas usando o nome da conexão hub-spoke-02 para conectar à rede virtual Spoke-02.

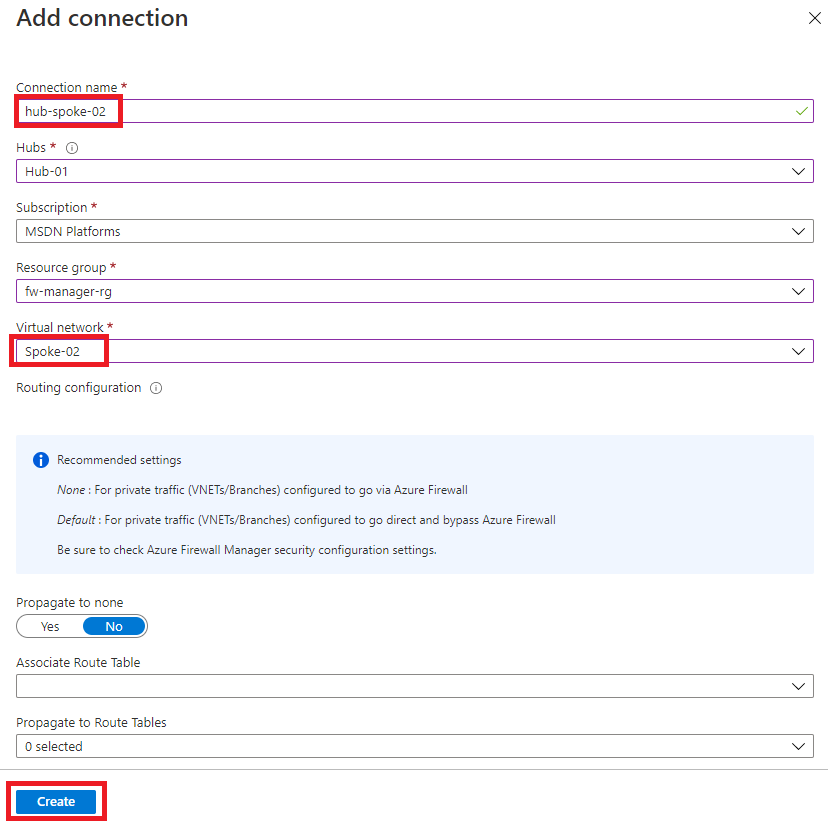

    Adicionar conexão hub e spoke à WAN virtual – Spoke 2

Tarefa 4: Implantar os servidores

  1. No portal do Azure, clique no ícone do Cloud Shell (canto superior direito). Se necessário, configure o shell.
    • Selecione PowerShell.
    • Selecione Nenhuma Conta de Armazenamento necessária e sua Assinatura e, em seguida, selecione Aplicar.
    • Aguarde até que o terminal seja criado e um prompt seja exibido.

  2. Na barra de ferramentas do painel do Cloud Shell, selecione o ícone Gerenciar arquivos. No menu suspenso, selecione Upload e faça o upload dos seguintes arquivos FirewallManager.json e FirewallManager.parameters.json no diretório base do Cloud Shell.

    Observação: se você estiver trabalhando em sua própria assinatura, os arquivos de modelo estarão disponíveis no repositório do GitHub Lab.

  3. Implante os seguintes modelos do ARM para criar a VM necessária para este exercício:

    Observação: você será solicitado a fornecer uma senha de Administrador.

    $RGName = "fw-manager-rg"

New-AzResourceGroupDeployment -ResourceGroupName $RGName -TemplateFile FirewallManager.json -TemplateParameterFile FirewallManager.parameters.json

  4. Após a conclusão da implantação, acesse a home page do portal do Azure e, depois, escolha Máquinas Virtuais.

  5. Na página Visão geral do Srv-workload-01, no painel à direita, na seção Rede, anote o Endereço IP privado (por exemplo, 10.0.1.4).

  6. Na página Visão geral do Srv-workload-02, no painel à direita, na seção Rede, anote o Endereço IP privado (por exemplo, 10.1.1.4).

Tarefa 5: Criar uma política de firewall e proteger seu hub

Nesta tarefa, você criará a política de firewall para proteger seu hub. Uma política de firewall define coleções de regras para direcionar o tráfego em um ou mais Hubs virtuais seguros.

  1. Na página inicial do portal do Azure, selecione Gerenciador de Firewall.
    • Se o ícone do Gerenciador de Firewall não aparecer na página inicial, selecioneTodos os serviços. Em seguida, na caixa de pesquisa, insira gerenciador de firewall e selecione Gerenciador de Firewall quando for exibido.

  2. No Gerenciador de Firewall, a partir da página Visão Geral, selecione Exibir políticas de Firewall do Azure.

  3. Selecione Criar uma Política de Firewall do Azure.

  4. Em Grupo de recursos, selecione fw-manager-rg.

  5. Em Detalhes da política, para o Nome, insira Policy-01.

  6. Em Região, selecione sua região.

  7. Em Camada da política, selecione Standard.

  8. Selecione Próximo: Configurações de DNS.

  9. Selecione Próximo: Inspeção de TLS (versão prévia).

  10. Selecione Avançar: Regras.

  11. Na guia Regras, selecione Adicionar a coleção de regras.

  12. Na página Adicionar uma coleção de regras, em Nome, insira App-RC-01.

  13. Para Tipo de coleção de regras, selecione Aplicativo.

  14. Para Prioridade, insira 100.

  15. Verifique se a Ação de coleção de regras é Permitir.

  16. Em Regras, em Nome, insira Allow-msft.

  17. Para o Tipo de origem, selecione Endereço IP.

  18. Em Origem, insira *.

  19. Para Protocolo, insira http,https.

  20. Verifique se o Tipo de destino é FQDN.

  21. Para Destino, insira *.microsoft.com.

  22. Selecione Adicionar.

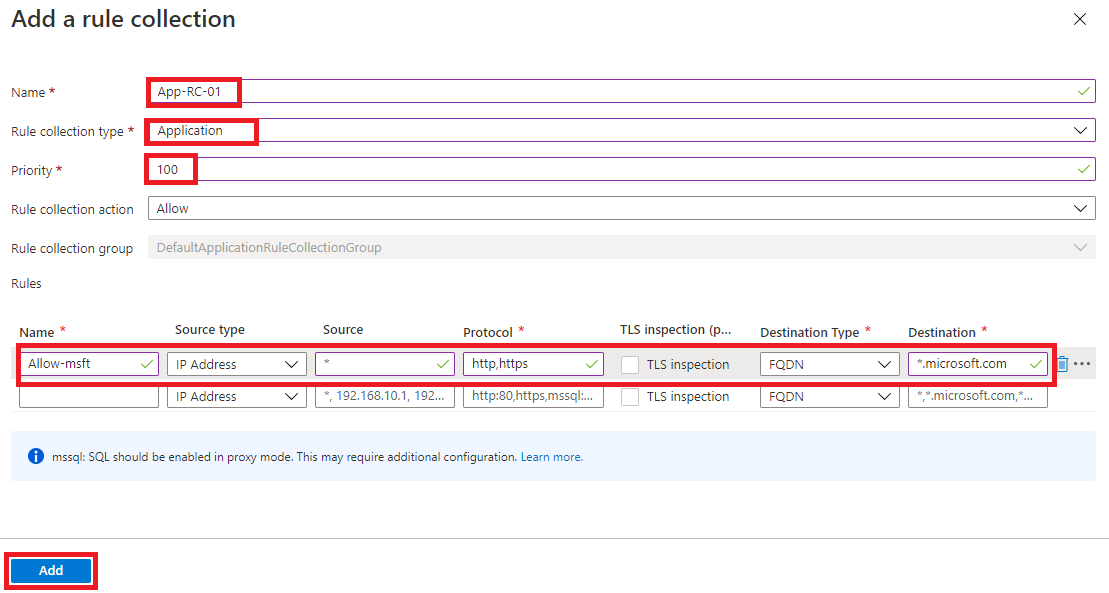

    Adicionar coleção de regras de aplicativo à política de firewall

  23. Para adicionar uma regra DNAT para que você possa conectar uma área de trabalho remota à VM Srv-workload-01, selecione Adicionar uma coleção de regras.

  24. Para Nome, insira dnat-rdp.

  25. Em Tipo de coleção de regras, selecione DNAT.

  26. Para Prioridade, insira 100.

  27. Em Regras, em Nome, insira Allow-rdp.

  28. Para o Tipo de origem, selecione Endereço IP.

  29. Em Origem, insira *.

  30. Em Protocolo, selecione TCP.

  31. Para Portas de Destino, insira 3389.

  32. Para Tipo de Destino, selecione Endereço IP.

  33. Para Destino, insira o endereço IP público do hub virtual do firewall que você anotou anteriormente (por exemplo, 51.143.226.18).

  34. Para Endereço traduzido, insira o endereço IP privado para Srv-workload-01 que você anotou anteriormente (por exemplo, 10.0.1.4).

  35. Para Porta traduzida, insira 3389.

  36. Selecione Adicionar.

  37. Para adicionar uma Regra de rede para que você possa conectar uma área de trabalho remota de Srv-workload-01 à VM Srv-workload-02, selecione Adicionar uma coleção de regras.

  38. Para Nome, insira vnet-rdp.

  39. Para Tipo de coleção de regras, selecione Rede.

  40. Para Prioridade, insira 100.

  41. Em Ação de coleção de regras, selecione Permitir.

  42. Em Regras, em Nome, insira Allow-vnet.

  43. Para o Tipo de origem, selecione Endereço IP.

  44. Em Origem, insira *.

  45. Em Protocolo, selecione TCP.

  46. Para Portas de Destino, insira 3389.

  47. Para Tipo de Destino, selecione Endereço IP.

  48. Para Destino, insira o endereço IP privado para Srv-workload-02 que você anotou anteriormente (por exemplo, 10.1.1.4).

  49. Selecione Adicionar.

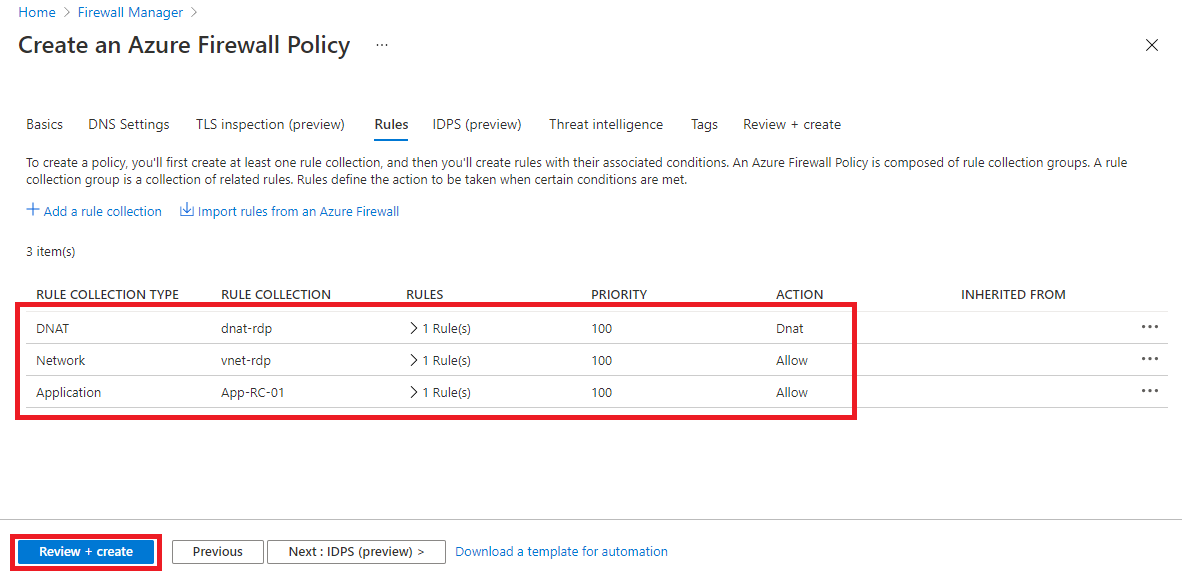

    Listar coleções de regras na política de firewall

  50. Agora você deve ter três coleções de regras listadas.

  51. Selecione Examinar + criar.

  52. Selecione Criar.

Tarefa 6: Associar a política de firewall

Nesta tarefa, você associará a política de firewall ao hub virtual.

  1. Na página inicial do portal do Azure, selecione Gerenciador de Firewall.
    • Se o ícone do Gerenciador de Firewall não aparecer na página inicial, selecioneTodos os serviços. Em seguida, na caixa de pesquisa, insira gerenciador de firewall e selecione Gerenciador de Firewall quando for exibido.

  2. No Gerenciador de Firewall, em Segurança, selecione Políticas de Firewall do Azure.

  3. Marque a caixa de seleção para Política-01.

  4. Selecione Gerenciar associações>Associar hubs.

  5. Marque a caixa de seleção para Hub-01.

  6. Selecione Adicionar.

  7. Quando a política tiver sido anexada, selecione Atualizar. A associação deve ser exibida.

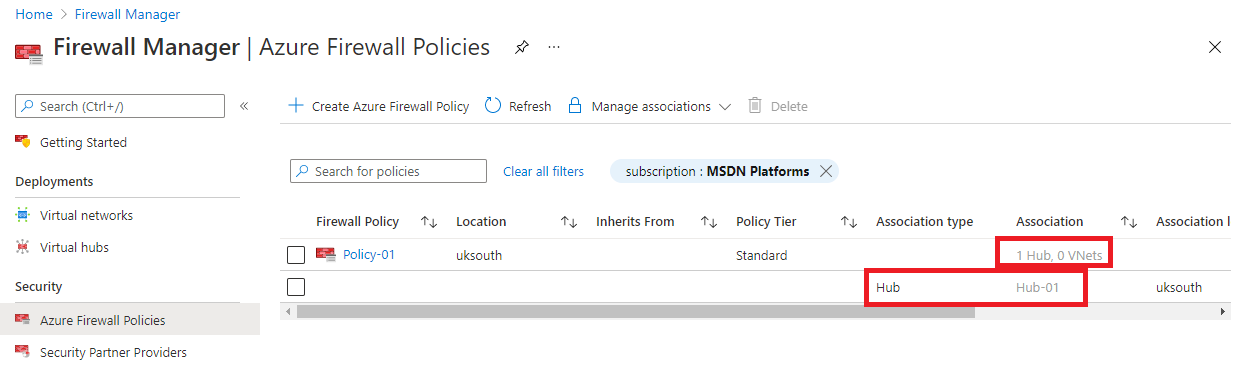

Mostrar política de firewall associada no hub

Tarefa 7: Rotear o tráfego para o hub

Nesta tarefa, você deverá garantir que o tráfego de rede seja roteado por meio do firewall.

  1. No Gerenciador de Firewall, selecione Hubs virtuais.
  2. Selecione Hub-01.
  3. Em Configurações, escolha Configuração de segurança.
  4. Em Tráfego da Internet, selecione Firewall do Azure.
  5. Em Tráfego privado, selecione Enviar por meio do Firewall do Azure.
  6. Selecione Salvar.
  7. Essa ação levará alguns minutos para ser concluída.
  8. Após a conclusão da configuração, garanta que TRÁFEGO DE INTERNET e TRÁFEGO PRIVADO indica Protegido pelo Firewall do Azure para conexões hub-spoke.

Tarefa 8: Testar a regra do aplicativo

Nesta parte do exercício, você conectará uma área de trabalho remota ao endereço IP público do firewall, que é NATed para SRV-Workload-01. Você usará um navegador da Web para testar a regra de aplicativo e conectar uma área de trabalho remota a Srv-Workload-02 para testar a regra de rede.

Nesta tarefa, você testará a regra de aplicativo para confirmar que ela funciona conforme o esperado.

  1. Abra Conexão de Área de Trabalho Remota em seu computador.

  2. Na caixa Computador, insira o endereço IP público do firewall (por exemplo, 51.143.226.18).

  3. Selecione Mostrar Opções.

  4. Na caixa Nome de usuário, digite TestUser.

  5. Selecione Conectar.

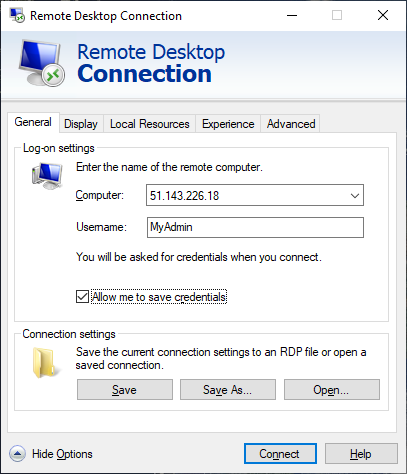

    Conexão RDP para srv-workload-01

  6. Na caixa de diálogo Inserir suas credenciais, entre na máquina virtual do servidor Srv-workload-01 usando a senha fornecida durante a implantação.

  7. Selecione OK.

  8. Selecione Sim na mensagem do certificado.

  9. Abra o Internet Explorer e selecione OK na caixa de diálogo Configurar Internet Explorer 11.

  10. Navegue para https:// ****.

  11. Na caixa de diálogo Alerta de Segurança, selecione OK.

  12. Selecione Fechar nos alertas de segurança do Internet Explorer que podem aparecer.

  13. Você deve ver a página inicial da Microsoft.

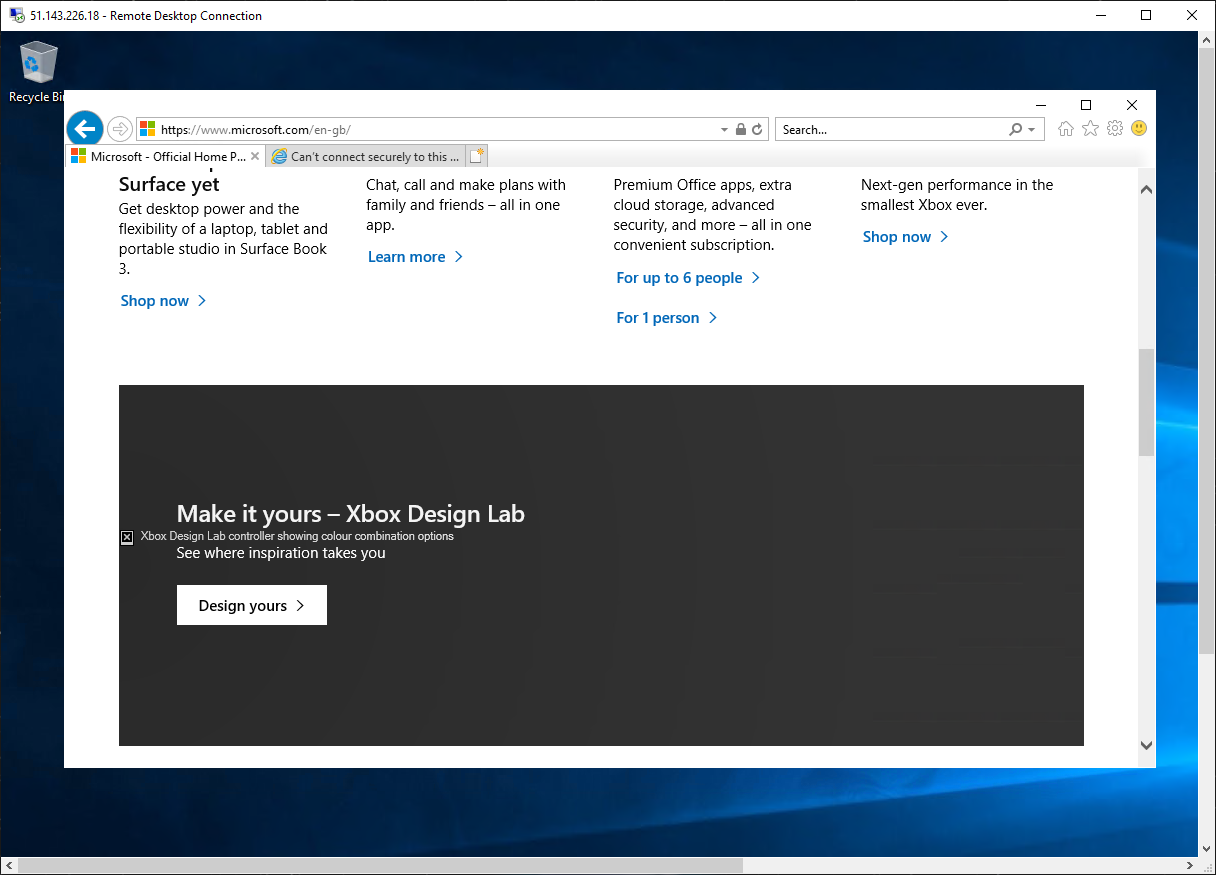

    Sessão RDP navegando em microsoft.com

  14. Navegue para https:// ****.

  15. Você deve ser bloqueado pelo firewall.

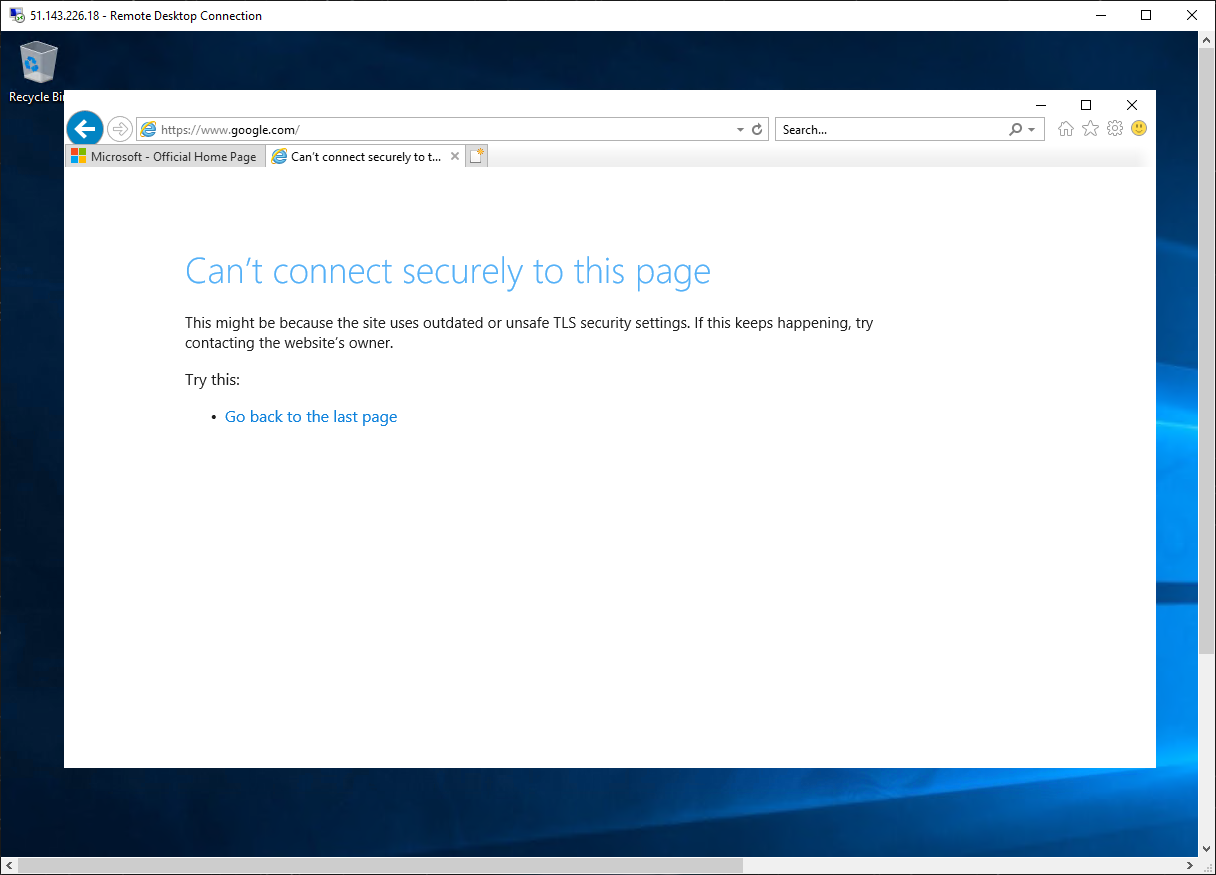

    Navegador da sessão RDP bloqueado em google.com

  16. Portanto, você verificou que pode se conectar a um FQDN permitido, mas que está bloqueado em todos os outros.

Tarefa 9: Testar a regra de rede

Nesta tarefa, você testará a regra de rede para confirmar que ela funciona conforme o esperado.

  1. Embora ainda esteja conectado à sessão RDP Srv-workload-01, nesse computador remoto, abra Conexão de Área de Trabalho Remota.

  2. Na caixa Computador, insira o endereço IP privado de Srv-workload-02 (por exemplo, 10.1.1.4).

  3. Na caixa de diálogo Digite suas credenciais, entre no servidor Srv-workload-02 usando o nome de usuário TestUser e a senha fornecida durante a implantação.

  4. Selecione OK.

  5. Selecione Sim na mensagem do certificado.

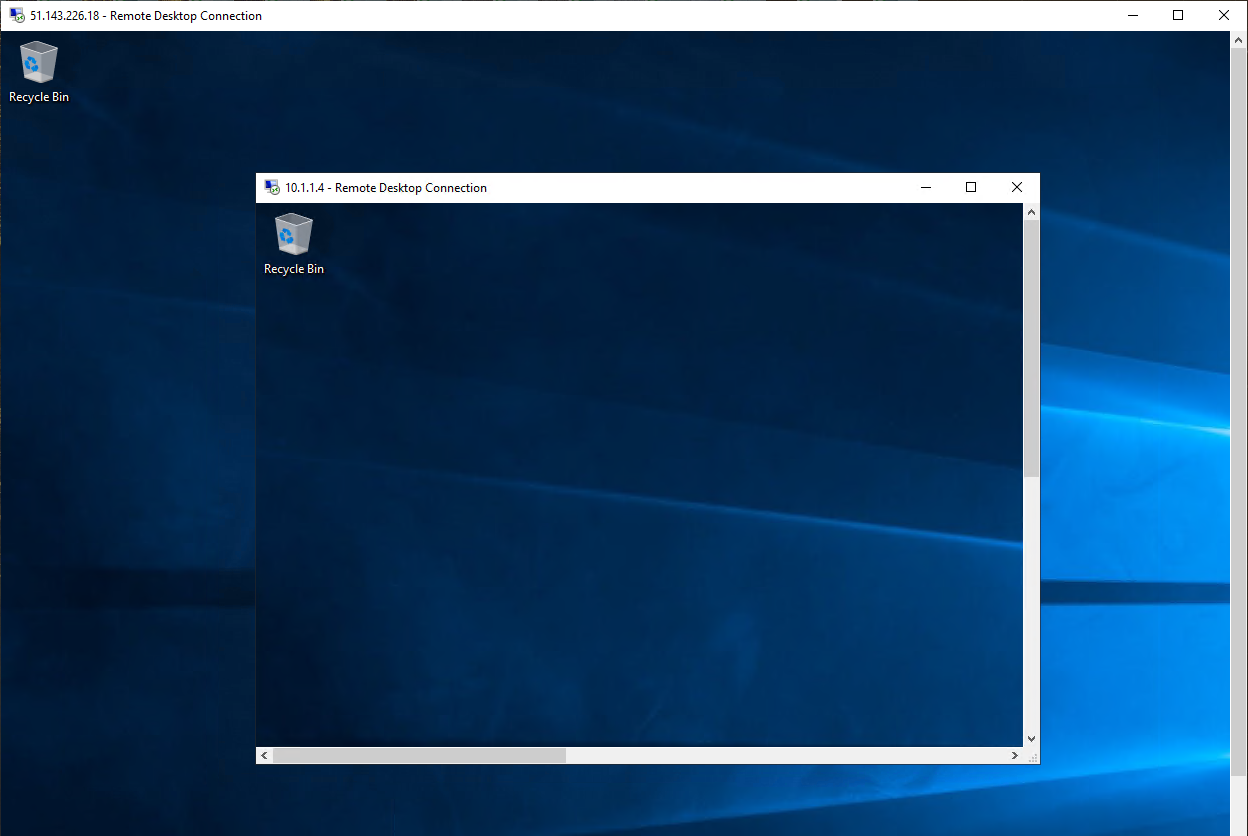

    Sessão RDP de srv-workload-01 para outra sessão RDP em srv-workload-02

  6. Agora você verificou que a regra de rede do firewall está funcionando, pois conectou uma área de trabalho remota de um servidor a outro servidor localizado em outra rede virtual.

  7. Feche as duas sessões RDP para desconectá-las.

Tarefa 10: Limpar os recursos

Observação: lembre-se de remover todos os recursos do Azure recém-criados que você não usa mais. Remover recursos não utilizados garante que você não veja encargos inesperados.

  1. No portal do Azure, abra a sessão PowerShell no painel do Cloud Shell.

  2. Exclua todos os grupos de recursos criados em todos os laboratórios deste módulo executando o seguinte comando:

    Remove-AzResourceGroup -Name 'fw-manager-rg' -Force -AsJob

    Observação: o comando é executado de modo assíncrono (conforme determinado pelo parâmetro -AsJob), portanto, embora você possa executar outro comando do PowerShell imediatamente depois na mesma sessão do PowerShell, levará alguns minutos antes de os grupos de recursos serem de fato removidos.
