M03-Unidade 5 Provisionar um circuito do ExpressRoute

Cenário do exercício

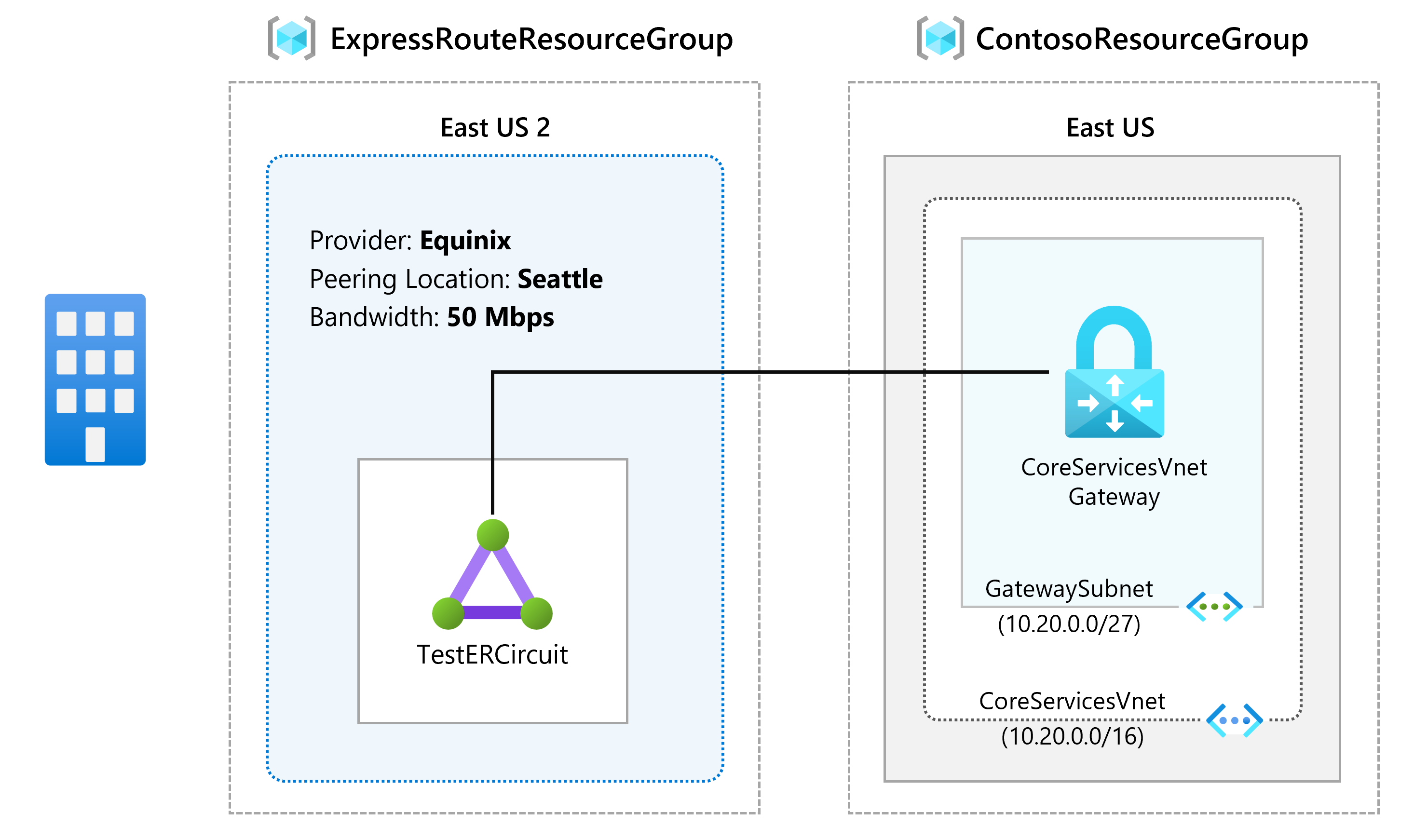

Neste exercício, você criará um circuito do ExpressRoute usando o portal do Azure e o modelo de implantação do Azure Resource Manager.

Simulações interativas de laboratório

Observação: as simulações de laboratório fornecidas anteriormente foram desativadas.

Tempo estimado: 15 minutos

Habilidades de trabalho

Neste exercício, você vai:

• Tarefa 1: criar e provisionar um circuito do ExpressRoute
• Tarefa 2: recuperar sua chave de serviço
• Tarefa 3: desprovisionar um circuito do ExpressRoute

Tarefa 1: criar e provisionar um circuito do ExpressRoute

1. Em um navegador, acesse o Portal do Azure e entre com sua conta do Azure.

   Importante: o circuito de ExpressRoute será cobrado a partir do momento em que uma chave de serviço for emitida. Execute esta operação quando o provedor de conectividade estiver pronto para provisionar o circuito.

2. No menu do portal do Azure, pesquise e selecione Circuitos do ExpressRoute.

3. Na página Criar ExpressRoute, informe o Grupo de recursos como ExpressRouteResourceGroup. Em seguida, selecione Resiliência Padrão em Resiliência.

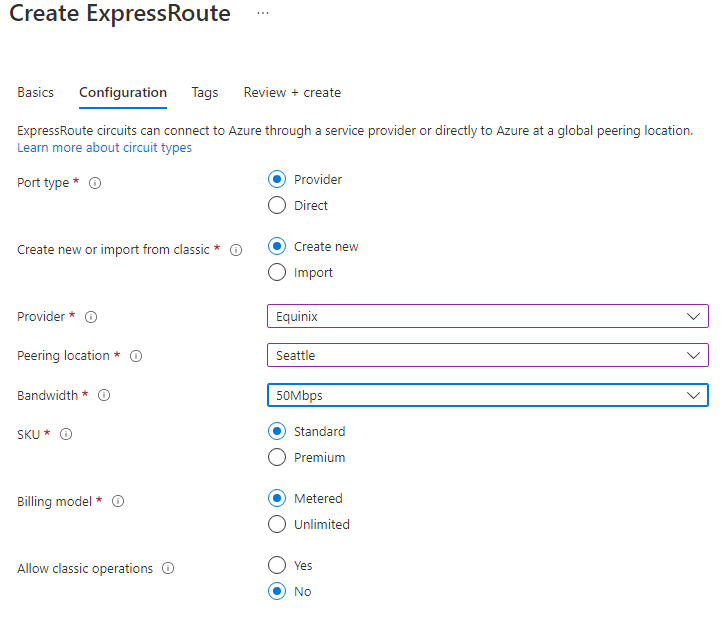

4. Em *Detalhes do circuito, especifique a Região correta (Leste dos EUA 2), o Nome do circuito (TestERCircuit), o Local de emparelhamento (Seattle), o Provedor (Equinix), a Largura de banda (50 Mbps), o nível de SKU (Padrão) e o modelo de cobrança de medição de dados (limitado).

5. Selecione Examinar + criar.

6. Confirme se a configuração do ExpressRoute é aprovada na validação e selecione Criar.

• O Tipo de Porta determina se você está se conectando a um provedor de serviços ou diretamente à rede global da Microsoft em uma localização de emparelhamento.
• Criar ou importar do clássico determina se um circuito está sendo criado ou se você está migrando um circuito clássico para o Azure Resource Manager.
• Provedor é o provedor de serviços de Internet de quem você solicitará o serviço.
• Local de Emparelhamento é o local físico em que você está realizando o emparelhamento com a Microsoft.

[!Important]

O Local de Emparelhamento indica o local físico em que você está realizando o emparelhamento com a Microsoft. Isso não tem vínculo à propriedade “Local”, que se refere à posição geográfica na qual o Provedor de Recursos de Rede do Azure está localizado. Embora eles não estejam relacionados, é uma boa prática escolher um provedor de recursos de rede geograficamente próximo do Local de Emparelhamento do circuito.

• SKU determina se um complemento Local, Standard ou Premium do ExpressRoute está habilitado. Você pode especificar Local para obter o SKU local, Standard para obter o SKU Standard ou Premium para obter o complemento premium. Você pode alterar o SKU para habilitar o complemento premium.

  Importante: não é possível alterar o SKU de Standard/Premium para Local.

• O Modelo de cobrança determina o tipo de cobrança. Você pode especificar Limitado para um plano de dados limitado e Ilimitado para um plano de dados ilimitado. Você pode alterar o tipo de cobrança de Limitada para Ilimitada.

[!Important]

Você não pode alterar o tipo de Ilimitada para Limitada.

• Permitir operação clássica permitirá que redes virtuais clássicas sejam vinculadas ao circuito.

Tarefa 2: recuperar sua chave de serviço

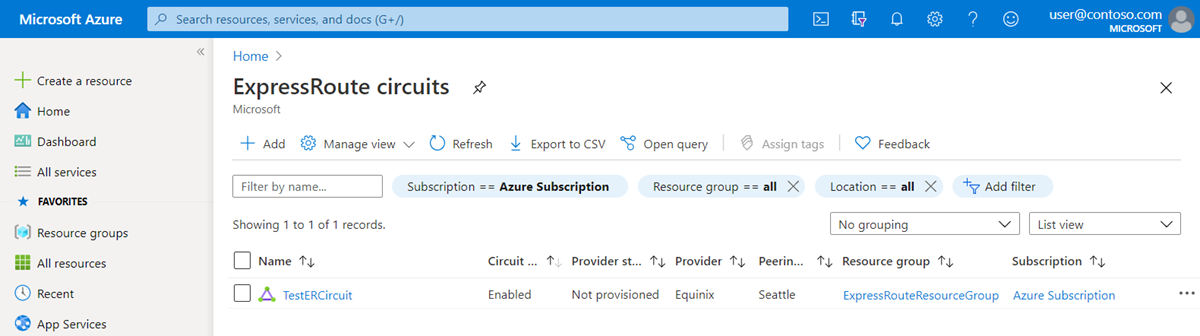

1. Você pode ver todos os circuitos criados selecionando Todos os serviços > Rede > Circuitos do ExpressRoute.



2. Todos os circuitos do ExpressRoute criados na assinatura serão mostrados aqui.

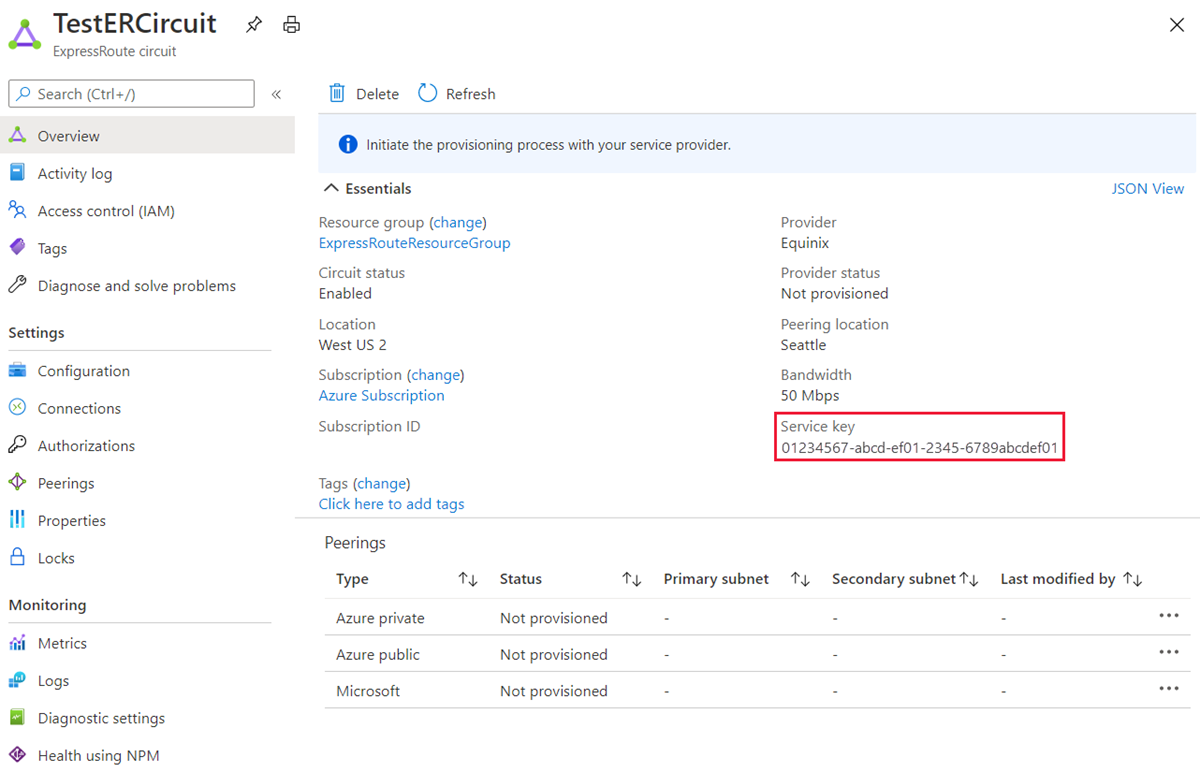

3. A página Circuito exibe as propriedades do circuito. A chave de serviço é exibida no campo Chave de serviço. O provedor de serviços precisará da chave de serviço para concluir o processo de provisionamento. A chave de serviço é específica para o circuito. Você deve enviar a chave de serviço para seu provedor de conectividade para provisionamento.



4. Nessa página, Status do provedor fornece o estado atual de provisionamento no lado do provedor de serviços. Status de circuito fornece o estado no lado da Microsoft.

5. Quando você cria um novo circuito do ExpressRoute, ele está no seguinte estado:

   • Status do provedor: não provisionado

   • Status do circuito: Enabled

   • O circuito assumirá o seguinte estado quando o provedor de conectividade estiver habilitando-o para você:
     • Status do provedor: provisionando
     • Status do circuito: habilitado

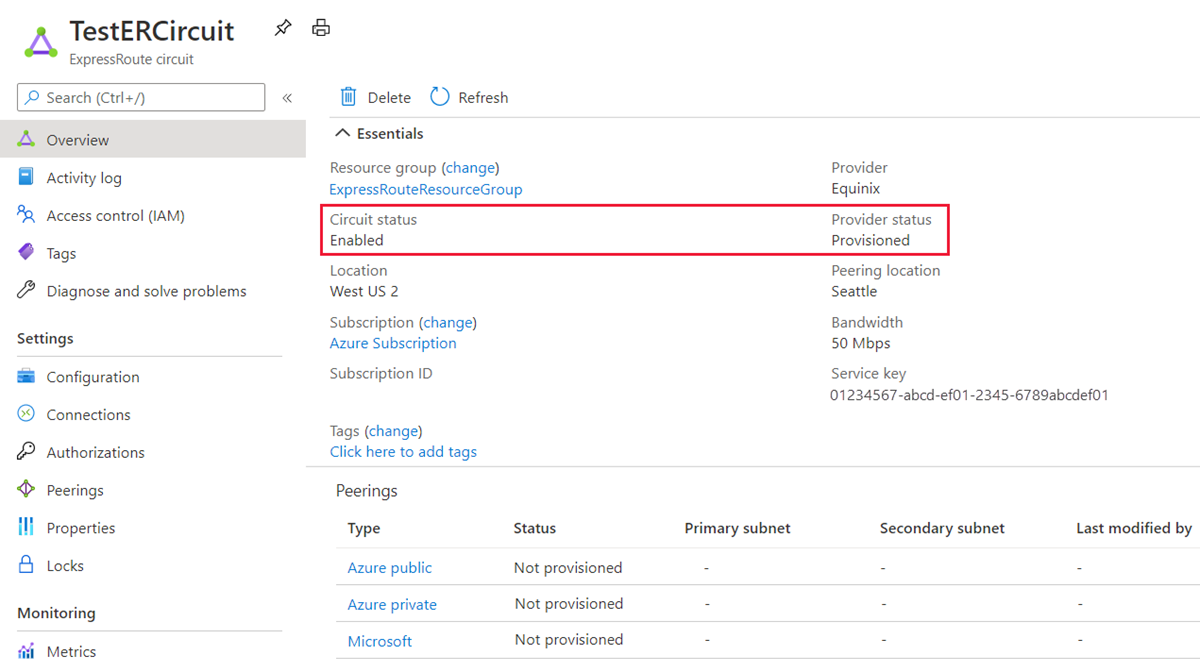

   • Para usar o circuito do ExpressRoute, ele precisa estar no seguinte estado:
     • Status do provedor: provisionado
     • Status do circuito: habilitado
   • Verifique periodicamente o status do provisionamento e o estado do status do circuito.

Parabéns! Você criou um circuito do ExpressRoute e localizou a chave de serviço, da qual precisará para concluir o provisionamento do circuito.

Tarefa 3: desprovisionar um circuito do ExpressRoute

Se o estado de provisionamento do provedor de serviço de circuito de ExpressRoute for Provisionando ou Provisionado, você deverá trabalhar com seu provedor de serviços para que ele desprovisione o circuito. A Microsoft pode continuar a reservar recursos e cobrar você até que o provedor de serviços conclua o desprovisionamento do circuito e nos notifique.

Observação: você precisa desvincular todas as redes virtuais do circuito de ExpressRoute antes do desprovisionamento. Se essa operação falhar, verifique se há redes virtuais vinculadas ao circuito. Se o provedor de serviços tiver desprovisionado o circuito (o estado de provisionamento do provedor de serviços estiver definido como Não provisionado), exclua o circuito. Isso interrompe a cobrança pelo circuito.

Limpar os recursos

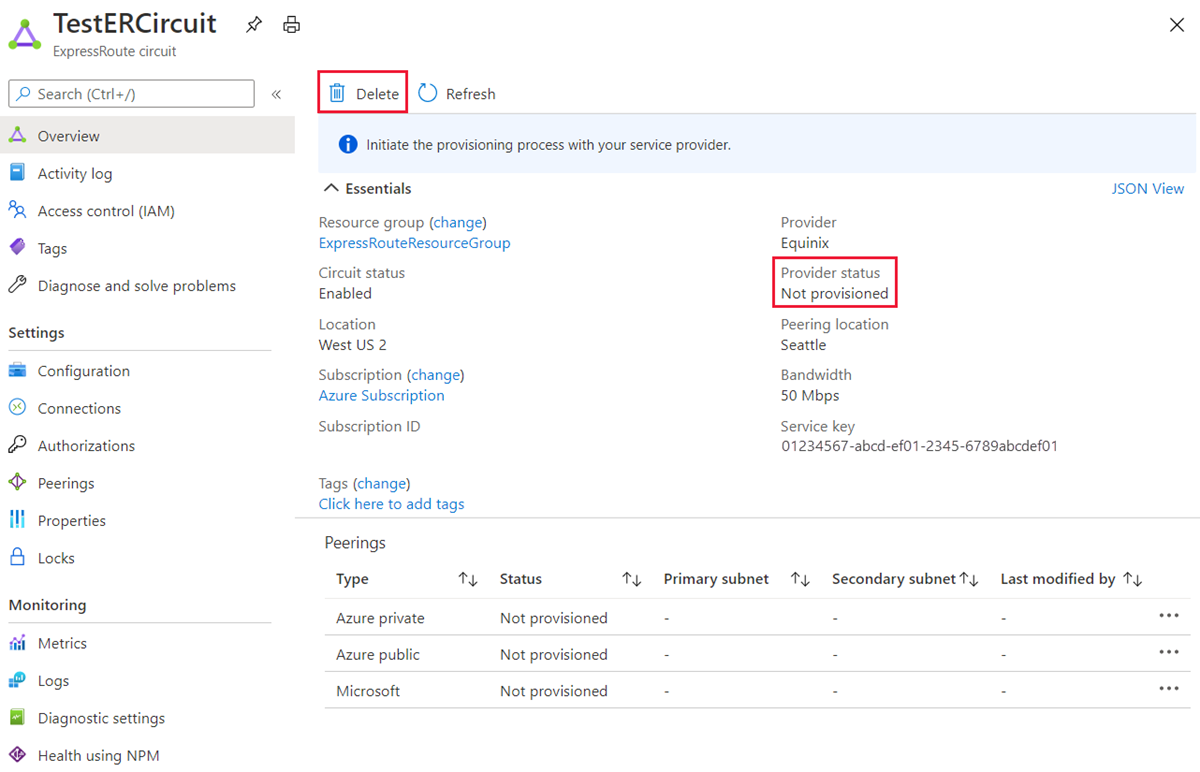

Você pode excluir seu circuito do ExpressRoute selecionando o ícone Excluir. Verifique se o status do provedor está definido como Não provisionado antes de continuar.

Observação: lembre-se de remover todos os recursos do Azure recém-criados que você não usa mais. Remover recursos não utilizados garante que você não veja encargos inesperados.

1. No portal do Azure, abra a sessão PowerShell no painel do Cloud Shell.

2. Exclua todos os grupos de recursos criados em todos os laboratórios deste módulo executando o seguinte comando:

   Remove-AzResourceGroup -Name 'ContosoResourceGroup' -Force -AsJob
   Remove-AzResourceGroup -Name 'ExpressRouteResourceGroup' -Force -AsJob


   Observação: o comando é executado de maneira assíncrona (conforme determinado pelo parâmetro -AsJob), portanto, embora você possa executar outro comando do PowerShell imediatamente após na mesma sessão do PowerShell, levará alguns minutos antes dos grupos de recursos serem de fato removidos.

Estender seu aprendizado com o Copilot

O Copilot pode ajudar você a aprender a usar as ferramentas de script do Azure. O Copilot também pode ajudar em áreas não cobertas no laboratório ou onde você precisar de mais informações. Abra um navegador do Edge e escolha Copilot (canto superior direito) ou navegue até copilot.microsoft.com. Reserve alguns minutos para experimentar essas solicitações.

• Quais provedores de serviços estão disponíveis para o Azure ExpressRoute?
• Quais são os problemas de configuração mais comuns com o Azure ExpressRoute? O que devo fazer se tiver esse problema?

Saiba mais com treinamento individual

• Introdução ao Azure ExpressRoute. Neste módulo, você aprenderá o que é o Azure ExpressRoute e a funcionalidade que fornece.
• Projetar e implementar o ExpressRoute. Neste módulo, você aprenderá a projetar e a implementar o Azure ExpressRoute, o Alcance Global do ExpressRoute e o ExpressRoute FastPath.

Principais aspectos a serem lembrados

Parabéns por concluir o laboratório. Aqui estão as principais lições desse laboratório.

• O Azure ExpressRoute permite que uma organização conecte suas redes locais diretamente às nuvens do Microsoft Azure e do Microsoft 365. O Azure ExpressRoute usa uma conexão de alta largura de banda dedicada fornecida por um parceiro da Microsoft.
• A Microsoft garante um mínimo de 99,95% de disponibilidade para conexões dedicadas do ExpressRoute. A conexão é privada e trafega por uma linha dedicada, terceiros não podem interceptar o tráfego.
• Você pode criar uma conexão entre sua rede local e a nuvem da Microsoft de quatro maneiras diferentes, Colocalização do CloudExchange, Conexão de Ethernet Ponto a Ponto, Conexão de Qualquer para Qualquer (IPVPN) e ExpressRoute Direct.
• Os recursos do ExpressRoute são determinados pelo SKU: Local, Standard e Premium.
