M03-Unidade 4 Configurar um Gateway do ExpressRoute

Cenário do exercício

Para conectar sua rede virtual do Azure e sua rede local por ExpressRoute, você deve primeiro criar um gateway de rede virtual. Um gateway de rede virtual tem duas finalidades: trocar rotas de IP entre as redes e rotear o tráfego da rede.

Simulações interativas de laboratório

Observação: as simulações de laboratório fornecidas anteriormente foram desativadas.

Tempo estimado: 60 minutos (inclui ~45 minutos de tempo de espera de implantação)

Tipos de gateway

Quando você cria um gateway de rede virtual, precisa especificar várias configurações. Uma das configurações necessárias, ‘-GatewayType’, especifica se o gateway é usado para tráfego de VPN ou ExpressRoute. Os dois tipos de gateway são:

• VPN – para enviar tráfego criptografado pela Internet pública, use o tipo de gateway “VPN”. Isso também é chamado de gateway de VPN. As conexões Site a Site, Ponto a Site e VNet a VNet usam um gateway VPN.
• ExpressRoute - Para enviar tráfego em uma conexão privada, use o tipo de gateway ‘ExpressRoute’. Isso também é chamado de gateway ExpressRoute e é o tipo de gateway usado na configuração do ExpressRoute.

Cada rede virtual pode ter apenas um gateway de rede virtual por tipo de gateway. Por exemplo, você pode ter um gateway de rede virtual que usa -GatewayType VPN e outro que usa -GatewayType ExpressRoute.

Habilidades de trabalho

Neste exercício, você vai:

• Tarefa 1: criar a VNet e a sub-rede de gateway
• Tarefa 2: criar o gateway de rede virtual

Tarefa 1: criar a VNet e a sub-rede de gateway

1. Em qualquer página do Portal do Azure, em Pesquisar recursos, serviços e documentos, insira rede virtual e selecione Redes virtuais nos resultados.

2. Na página Redes virtuais, selecione +Criar.

3. No painel Criar redes virtuais, na guia Noções básicas, use as informações na seguinte tabela para criar a VNet:

   Configuração	Valor
   Nome da VNET	CoreServicesVNet
   Grupo de Recursos	ContosoResourceGroup
   Localização	Leste dos EUA

4. Selecione Avançar: endereços IP.

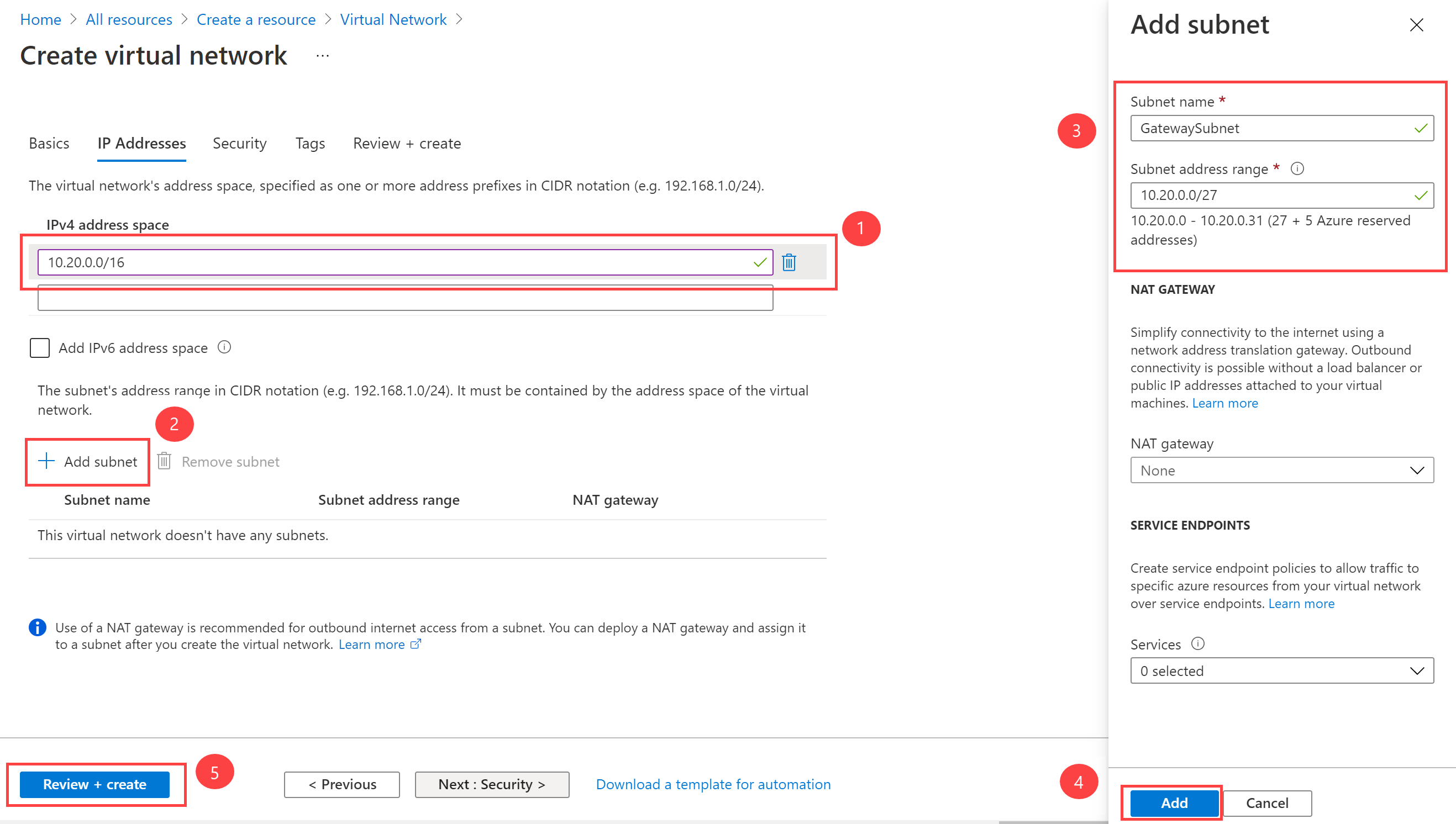

5. Na guia Endereços IP, no Espaço de endereço IPv4, insira 10.20.0.0/16 e selecione + Adicionar sub-rede.

6. No painel Adicionar sub-rede, use as informações na seguinte tabela para criar a sub-rede:

   Configuração	Valor
   Finalidade da sub-rede	Gateway de Rede Virtual
   Espaço de endereço da sub-rede do gateway	10.20.0.0/27

O nome da sub-rede será preenchido automaticamente.

1. Então selecione Adicionar.

2. Na página Criar rede virtual, selecione Examinar + Criar.



3. Confirme se a VNet é aprovada na validação e selecione Criar.

   Observação: se você estiver usando uma rede virtual de pilha dupla e planeja usar o emparelhamento privado baseado em IPv6 por meio do ExpressRoute, clique em Adicionar espaço de endereço IPv6 e insira os valores de intervalo de endereços IPv6.

Tarefa 2: criar o gateway de rede virtual

1. Em qualquer página do Portal do Azure, em Pesquisar recursos, serviços e documentos (G+/), insira gateway de rede virtual e selecione Gateways de rede virtual nos resultados.

2. Na página Gateways de rede virtual, selecione +Criar.

3. Na página Criar gateway de rede virtual, use as informações na seguinte tabela para criar o gateway:

   Configuração	Valor
   Detalhes do projeto
   Grupo de recursos	ContosoResourceGroup
   Detalhes da instância
   Nome	CoreServicesVnetGateway
   Região	Leste dos EUA
   Tipo de gateway	ExpressRoute
   SKU	Standard
   Rede virtual	CoreServicesVNet
   Endereço IP público
   Endereço IP público	Criar novo
   Nome do endereço IP público	CoreServicesVnetGateway-IP
   Atribuição	Não configurável

4. Selecione Examinar + criar.

5. Confirme se a configuração do Gateway é aprovada na validação e selecione Criar.

6. Depois que a implantação estiver concluída, selecione Ir para o recurso.

   Observação: pode levar até 45 minutos para implantar um Gateway.

Estender seu aprendizado com o Copilot

O Copilot pode ajudar você a aprender a usar as ferramentas de script do Azure. O Copilot também pode ajudar em áreas não cobertas no laboratório ou onde você precisar de mais informações. Abra um navegador do Edge e escolha Copilot (canto superior direito) ou navegue até copilot.microsoft.com. Reserve alguns minutos para experimentar essas solicitações.

• Qual é a diferença entre o Azure ExpressRoute e a WAN Virtual? Você poderia usar as tecnologias juntas? Forneça exemplos.
• O que devo considerar ao escolher entre um modelo de provedor do ExpressRoute e o ExpressRoute Direct?
• Crie uma tabela que resuma o SKU do Azure ExpressRoute e seus recursos.

Saiba mais com treinamento individual

• Introdução ao Azure ExpressRoute. Neste módulo, você aprenderá o que é o Azure ExpressRoute e a funcionalidade que fornece.
• Projetar e implementar o ExpressRoute. Neste módulo, você aprenderá a projetar e a implementar o Azure ExpressRoute, o Alcance Global do ExpressRoute e o ExpressRoute FastPath.

Principais aspectos a serem lembrados

Parabéns por concluir o laboratório. Aqui estão as principais lições desse laboratório.

• O Azure ExpressRoute permite que uma organização conecte suas redes locais diretamente às nuvens do Microsoft Azure e do Microsoft 365. O Azure ExpressRoute usa uma conexão de alta largura de banda dedicada fornecida por um parceiro da Microsoft.
• A Microsoft garante um mínimo de 99,95% de disponibilidade para conexões dedicadas do ExpressRoute. A conexão é privada e trafega por uma linha dedicada, terceiros não podem interceptar o tráfego.
• Você pode criar uma conexão entre sua rede local e a nuvem da Microsoft de quatro maneiras diferentes, Colocalização do CloudExchange, Conexão de Ethernet Ponto a Ponto, Conexão de Qualquer para Qualquer (IPVPN) e ExpressRoute Direct.
• Os recursos do ExpressRoute são determinados pelo SKU: Local, Standard e Premium.
