M02-Unidade 3 Criar e configurar um gateway de rede virtual

Cenário do exercício

Neste exercício, você vai configurar um gateway de rede virtual para conectar a VNet do Contoso Core Services e a VNet de Fabricação.

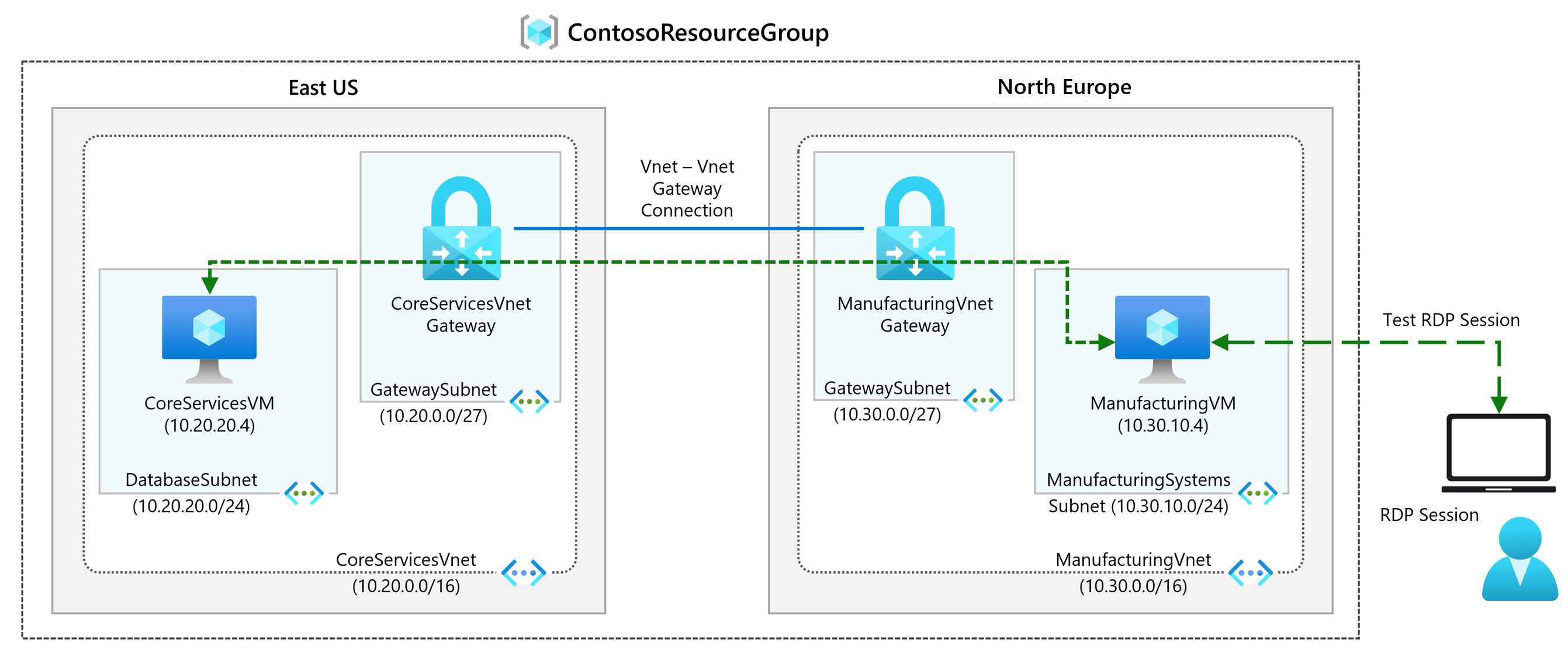

Diagrama de gateway de rede virtual.

Habilidades de trabalho

Neste exercício, você vai:

  • Tarefa 1: criar CoreServicesVnet e ManufacturingVnet
  • Tarefa 2: criar CoreServicesVM
  • Tarefa 3: criar ManufacturingVM
  • Tarefa 4: conectar-se às VMs usando RDP
  • Tarefa 5: testar a conexão entre as VMs
  • Tarefa 6: criar o gateway da CoreServicesVnet
  • Tarefa 7: criar o gateway da ManufacturingVnet
  • Tarefa 8: conectar a CoreServicesVnet à ManufacturingVnet
  • Tarefa 9: conectar ManufacturingVnet à CoreServicesVnet
  • Tarefa 10: verificar se as conexões se conectam
  • Tarefa 11: testar a conexão entre as VMs

Simulações interativas de laboratório

Observação: as simulações de laboratório fornecidas anteriormente foram desativadas.

Tempo estimado: 70 minutos (incluindo ~45 minutos de tempo de espera de implantação)

Tarefa 1: criar CoreServicesVnet e ManufacturingVnet

  1. No portal do Azure, clique no ícone do Cloud Shell (canto superior direito). Se necessário, configure o shell.
    • Selecione PowerShell.
    • Selecione Nenhuma Conta de Armazenamento necessária e sua Assinatura e, em seguida, selecione Aplicar.
    • Aguarde até que o terminal seja criado e um prompt seja exibido.

  2. Na barra de ferramentas do painel do Cloud Shell, selecione o ícone Gerenciar arquivos. No menu suspenso, selecione Upload e faça upload dos seguintes arquivos azuredeploy.json e azuredeploy.parameters.json no diretório base do Cloud Shell.

     Note:: If you are working in your own subscription the [template files](https://github.com/MicrosoftLearning/AZ-700-Designing-and-Implementing-Microsoft-Azure-Networking-Solutions/tree/master/Allfiles/Exercises) are available in the GitHub lab repository.

  3. Implante os seguintes modelos do ARM para criar a rede virtual e as sub-redes necessárias para este exercício:

    $RGName = "ContosoResourceGroup"
#create resource group if it doesnt exist
New-AzResourceGroup -Name $RGName -Location "eastus"
New-AzResourceGroupDeployment -ResourceGroupName $RGName -TemplateFile azuredeploy.json -TemplateParameterFile azuredeploy.parameters.json

Tarefa 2: criar CoreServicesVM

  1. No portal do Azure, abra a sessão PowerShell no painel do Cloud Shell.

  2. Na barra de ferramentas do painel do Cloud Shell, clique no ícone Gerenciar arquivos. No menu suspenso, clique em Upload e faça upload dos seguintes arquivos CoreServicesVMazuredeploy.json e CoreServicesVMazuredeploy.parameters.json, um a um, da pasta de origem F:\Allfiles\Exercises\M02 para o diretório base do Cloud Shell.

  3. Implante os seguintes modelos do ARM para criar as VMs necessárias para este exercício:

    Observação: você será solicitado a fornecer uma senha de Administrador.

    $RGName = "ContosoResourceGroup"

New-AzResourceGroupDeployment -ResourceGroupName $RGName -TemplateFile CoreServicesVMazuredeploy.json -TemplateParameterFile CoreServicesVMazuredeploy.parameters.json

  4. Após a conclusão da implantação, acesse a home page do portal do Azure e, depois, escolha Máquinas Virtuais.

  5. Verifique se a máquina virtual foi criada.

Tarefa 3: criar ManufacturingVM

  1. No portal do Azure, abra a sessão PowerShell no painel do Cloud Shell.

  2. Na barra de ferramentas do painel do Cloud Shell, clique no ícone Gerenciar arquivos. No menu suspenso, clique em Carregar e carregue os seguintes arquivos ManufacturingVMazuredeploy.json e ManufacturingVMazuredeploy.parameters.json, um a um, da pasta de origem F:\Allfiles\Exercises\M02 para o diretório base do Cloud Shell.

  3. Implante os seguintes modelos do ARM para criar as VMs necessárias para este exercício:

    Observação: você será solicitado a fornecer uma senha de Administrador.

    $RGName = "ContosoResourceGroup"

New-AzResourceGroupDeployment -ResourceGroupName $RGName -TemplateFile ManufacturingVMazuredeploy.json -TemplateParameterFile ManufacturingVMazuredeploy.parameters.json

  4. Após a conclusão da implantação, acesse a home page do portal do Azure e, depois, escolha Máquinas Virtuais.

  5. Verifique se a máquina virtual foi criada.

Tarefa 4: conectar-se às VMs usando RDP

  1. Na página inicial do Portal do Azure, selecione Máquinas Virtuais.

  2. Escolha ManufacturingVM.

  3. Em ManufacturingVM, selecione Conectar e RDP.

  4. Selecione Baixar Arquivo RDP.

  5. Salve o arquivo RDP em sua área de trabalho.

  6. Conecte-se ao ManufacturingVM usando o arquivo RDP e o nome de usuário TestUser e a senha fornecida durante a implantação. Após a conexão, minimize a sessão RDP.

  7. Na página inicial do Portal do Azure, selecione Máquinas Virtuais.

  8. Selecione CoreServicesVM.

  9. Em CoreServicesVM, selecione Conectar e RDP.

  10. Selecione Baixar Arquivo RDP.

  11. Salve o arquivo RDP em sua área de trabalho.

  12. Conecte-se ao CoreServicesVM usando o arquivo RDP e o nome de usuário TestUser e a senha fornecida durante a implantação.

  13. Nas duas VMs, em Escolher configurações de privacidade para seu dispositivo, escolha Aceitar.

  14. Em ambas as VMs, em Redes, selecione Sim.

  15. Em CoreServicesVM, abra o PowerShell e execute o seguinte comando: ipconfig

  16. Endereço IPv4 inválido.

Tarefa 5: testar a conexão entre as VMs

  1. Em ManufacturingVM, abra o PowerShell.

  2. Use o comando a seguir para verificar se não há nenhuma conexão com CoreServicesVM em CoreServicesVnet. Use o endereço IPv4 para CoreServicesVM.

    Test-NetConnection 10.20.20.4 -port 3389

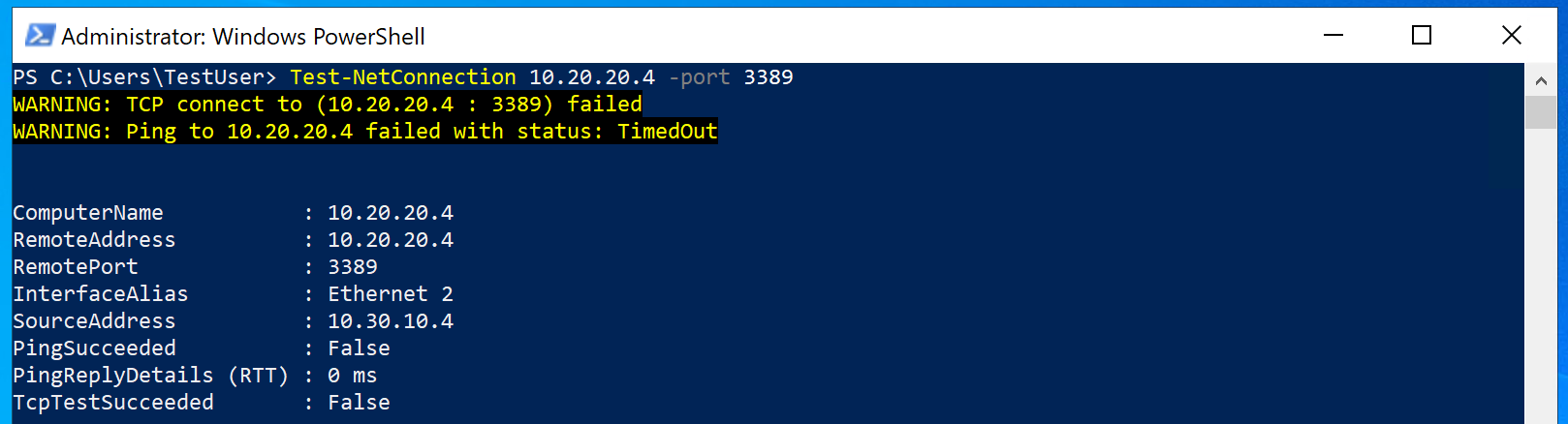

  3. A conexão de teste deve falhar e você verá um resultado semelhante ao seguinte:

    Falha na Test-NetConnection.

Tarefa 6: criar o gateway da CoreServicesVnet

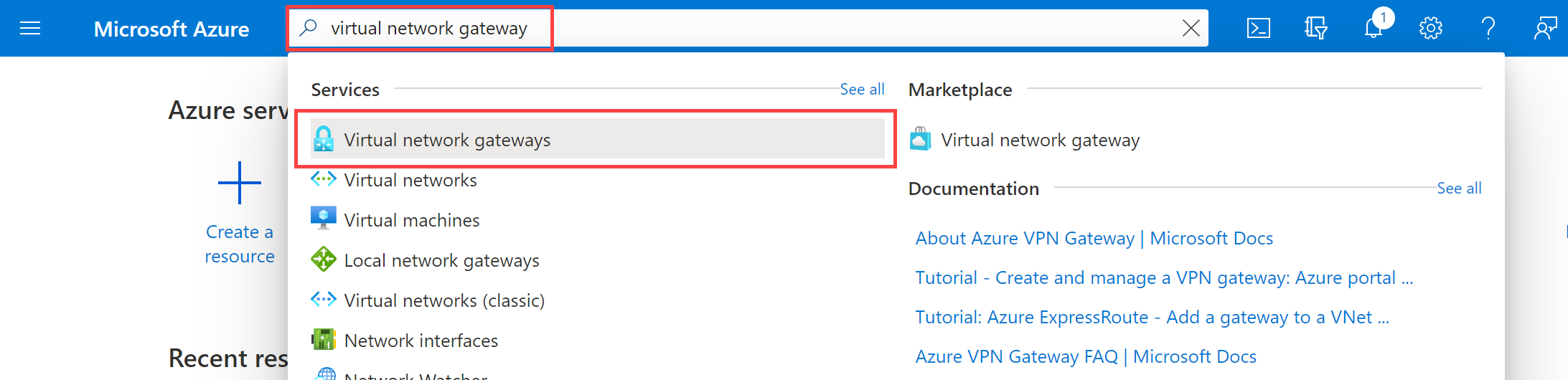

  1. Em Pesquisar recursos, serviços e documentos (G+/), insira Gateway de rede virtual e selecione Gateways de rede virtual nos resultados. Pesquise o gateway de rede virtual no Portal do Azure.

  2. Em gateways de rede virtual, selecione + Criar.

  3. Use as informações da seguinte tabela para criar o gateway de rede virtual:

    Tab Seção Opção Valor
    Noções básicas Detalhes do projeto Subscription Nenhuma alteração necessária
        ResourceGroup ContosoResourceGroup
      Detalhes da Instância Nome CoreServicesVnetGateway
        Região Leste dos EUA
        Tipo de gateway VPN
        SKU VpnGw1
        Generation Geração1
        Rede virtual CoreServicesVnet
        Sub-rede GatewaySubnet (10.20.0.0/27)
        Tipo de endereço IP público Standard
      Endereço IP público Endereço IP público Criar novo
        Nome do endereço IP público CoreServicesVnetGateway-ip
        Habilitar o modo ativo-ativo Desabilitado
        Configurar BGP Desabilitado
    Examinar + criar   Revise suas configurações e selecione Criar.

    Observação: a criação de um gateway de rede virtual pode levar de 15 a 30 minutos. Você não precisa esperar a conclusão da implantação. Prossiga para a criação do próximo gateway.

Tarefa 7: criar o gateway da ManufacturingVnet

Criar o GatewaySubnet

Observação: o modelo criou o GatewaySubnet para o CoreServicesVnet. Aqui você cria a sub-rede manualmente.

  1. Pesquise e selecione o ManufacturingVnet.

  2. Na folha Configurações, escolha Sub-redes e, em seguida, + Sub-rede.

    Parâmetro Valor
    Finalidade da sub-rede Gateway de Rede Virtual
    Tamanho /27 (32 endereços)

  3. Selecione Adicionar.

Criar o gateway de rede virtual

  1. Em Pesquisar recursos, serviços e documentos (G+/), insira Gateway de rede virtual e selecione Gateways de rede virtual nos resultados.

  2. Em gateways de rede virtual, selecione + Criar.

  3. Use essas informações e a guia Configurações para criar o gateway de rede virtual.

    Tab Seção Opção Valor
    Noções básicas Detalhes do projeto Subscription Nenhuma alteração necessária
        ResourceGroup ContosoResourceGroup
      Detalhes da Instância Nome ManufacturingVnetGateway
        Region Norte da Europa
        Tipo de gateway VPN
        SKU VpnGw1
        Generation Geração1
        Rede virtual ManufacturingVnet
        Sub-rede GatewaySubnet
        Tipo de Endereço IP Público Standard
      Endereço IP público Endereço IP público Criar novo
        Nome do endereço IP público ManufacturingVnetGateway-ip
        Habilitar o modo ativo-ativo Desabilitado
        Configurar BGP Desabilitado
    Examinar + criar   Revise suas configurações e selecione Criar.

    Observação: a criação de um gateway de rede virtual pode levar de 15 a 30 minutos.

Tarefa 8: conectar a CoreServicesVnet à ManufacturingVnet

  1. Em Pesquisar recursos, serviços e documentos (G+/), insira Gateway de rede virtual e selecione Gateways de rede virtual nos resultados.

  2. Em gateways de rede virtual, selecione CoreServicesVnetGateway.

  3. Em CoreServicesGateway, selecione Conexões e selecione + Adicionar.

    Observação: você não poderá concluir essa configuração até que os gateways de rede virtual sejam totalmente implantados.

  4. Use essas informações e a guia Configurações para criar o gateway de rede virtual.

    Opção Valor
    Nome CoreServicesGW-to-ManufacturingGW
    Tipo de conexão VNet a VNet
    Região Leste dos EUA
    Primeiro gateway de rede virtual CoreServicesVnetGateway
    Segundo gateway de rede virtual ManufacturingVnetGateway
    Chave compartilhada (PSK) abc123
    Usar endereço IP privado do Azure Não selecionada
    Habilitar BGP Não selecionada
    Protocolo IKE IKEv2
    Subscription Nenhuma alteração necessária
    Resource group Nenhuma alteração necessária

  5. Selecione Revisar + criar e, em seguida, Criar para criar a conexão.

Tarefa 9: conectar a ManufacturingVnet à CoreServicesVnet

  1. Em Pesquisar recursos, serviços e documentos (G+/), insira Gateway de rede virtual e selecione Gateways de rede virtual nos resultados.

  2. Em gateways de rede virtual, selecione ManufacturingVnetGateway.

  3. Em CoreServicesGateway, selecione Conexões e selecione + Adicionar.

  4. Use as informações da seguinte tabela para criar a conexão:

    Opção Valor
    Nome ManufacturingGW-to-CoreServicesGW
    Tipo de conexão VNet a VNet
    Localidade Norte da Europa
    Primeiro gateway de rede virtual ManufacturingVnetGateway
    Segundo gateway de rede virtual CoreServicesVnetGateway
    Chave compartilhada (PSK) abc123
    Usar endereço IP privado do Azure Não selecionada
    Habilitar BGP Não selecionada
    Protocolo IKE IKEv2
    Subscription Nenhuma alteração necessária
    Resource group Nenhuma alteração necessária

  5. Selecione Revisar + criar e, em seguida, Criar para criar a conexão.

Tarefa 10: verificar se as conexões se conectam

  1. Em Pesquisar recursos, serviços e documentos (G +/), insira vpn e selecione conexões nos resultados.

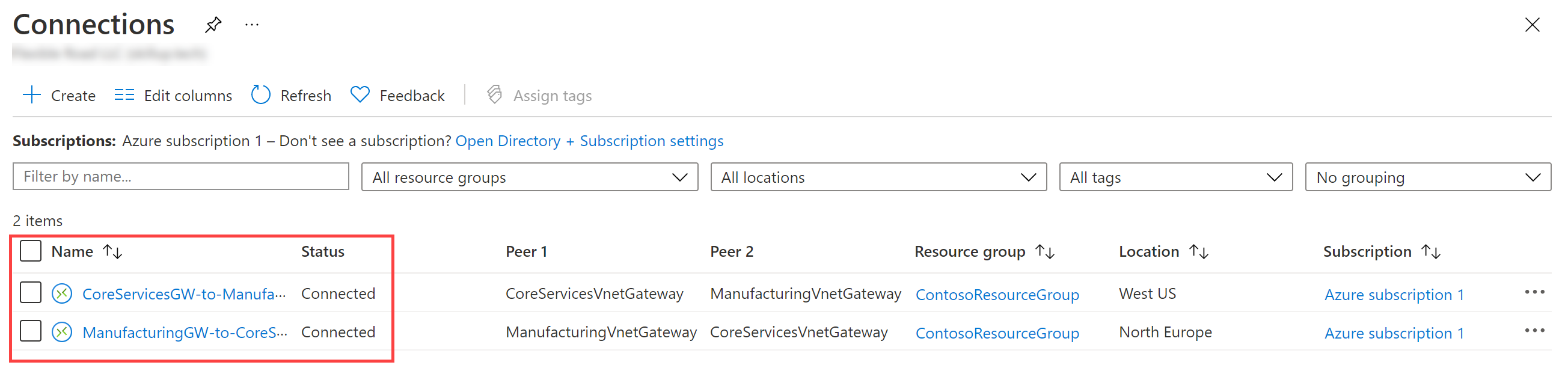

  2. Aguarde até que o status de ambas as conexões seja Conectado. Talvez seja necessário atualizar a tela.

    Conexões de Gateway de VPN criadas com êxito.

Tarefa 11: testar a conexão entre as VMs

  1. Em ManufacturingVM, abra o PowerShell.

  2. Use o comando a seguir para verificar se agora há uma conexão com o CoreServicesVM na CoreServicesVnet. Use o endereço IPv4 para CoreServicesVM.

    Test-NetConnection 10.20.20.4 -port 3389

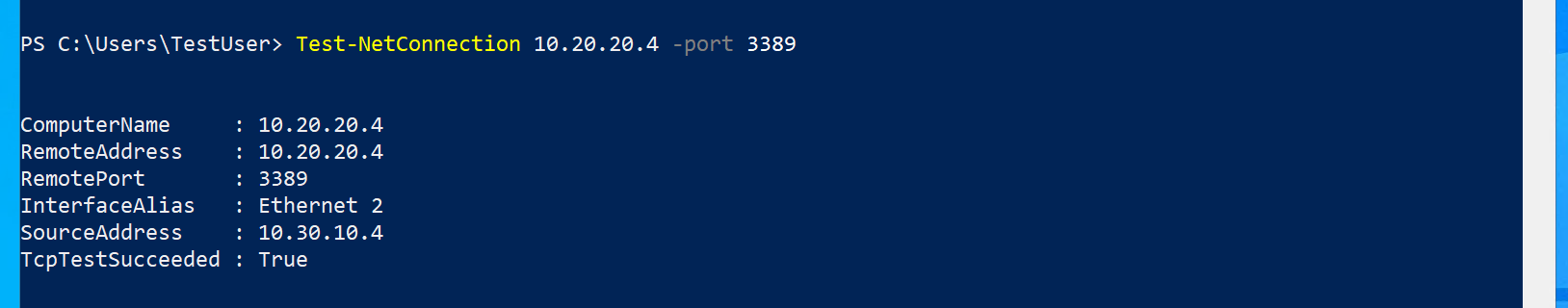

  3. A conexão de teste deve ser bem-sucedida e você verá um resultado semelhante ao seguinte:

    Test-NetConnection bem-sucedida.

  4. Feche as janelas de conexão da Área de Trabalho Remota.

Estender seu aprendizado com o Copilot

O Copilot pode ajudar você a aprender a usar as ferramentas de script do Azure. O Copilot também pode ajudar em áreas não cobertas no laboratório ou onde você precisar de mais informações. Abra um navegador do Edge e escolha Copilot (canto superior direito) ou navegue até copilot.microsoft.com. Reserve alguns minutos para experimentar essas solicitações.

  • Quais são os principais tipos de gateways de VPN do Azure e por que você usaria cada tipo?
  • Quais fatores devo considerar ao selecionar o SKU do gateway de VPN do Azure? Forneça exemplos
  • Há custos associados aos gateways de VPN do Azure?

Saiba mais com treinamento individual

Principais aspectos a serem lembrados

Parabéns por concluir o laboratório. Aqui estão as principais lições desse laboratório.

  • O Gateway de VPN do Azure é um serviço que fornece conectividade segura entre suas redes locais e as redes virtuais do Azure.
  • As conexões S2S (site a site) conectam sua rede local a uma rede virtual do Azure através de túneis VPN IPsec/IKE. Ideal para cenários de nuvem híbrida.
  • As conexões P2S (ponto a site) conectam clientes individuais a uma rede virtual do Azure a partir de locais remotos. Os protocolos VPN incluem OpenVPN, IKEv2 ou SSTP. Útil para trabalhadores remotos.
  • As conexões VNet a VNet conectam duas ou mais redes virtuais do Azure usando túneis VPN IPsec/IKE. Adequado para implantações de várias regiões ou várias VNets.
  • Diferentes SKUs do Gateway de VPN oferecem níveis variados de desempenho, taxa de transferência e recursos.
