M07-단원 5 가상 네트워크 서비스 엔드포인트로 PaaS 리소스에 대한 네트워크 액세스 제한

연습 시나리오

가상 네트워크 서비스 엔드포인트를 사용하면 일부 Azure 서비스 리소스에 대한 네트워크 액세스를 가상 네트워크 서브넷으로 제한할 수 있습니다. 리소스에 대한 인터넷 액세스를 제거할 수도 있습니다. 서비스 엔드포인트는 가상 네트워크에서 지원되는 Azure 서비스로의 직접 연결을 제공하므로 가상 네트워크의 프라이빗 주소 공간을 사용하여 Azure 서비스에 액세스할 수 있습니다. 서비스 엔드포인트를 통해 Azure 리소스에 도달하는 트래픽은 항상 Microsoft Azure 백본 네트워크에 유지됩니다.

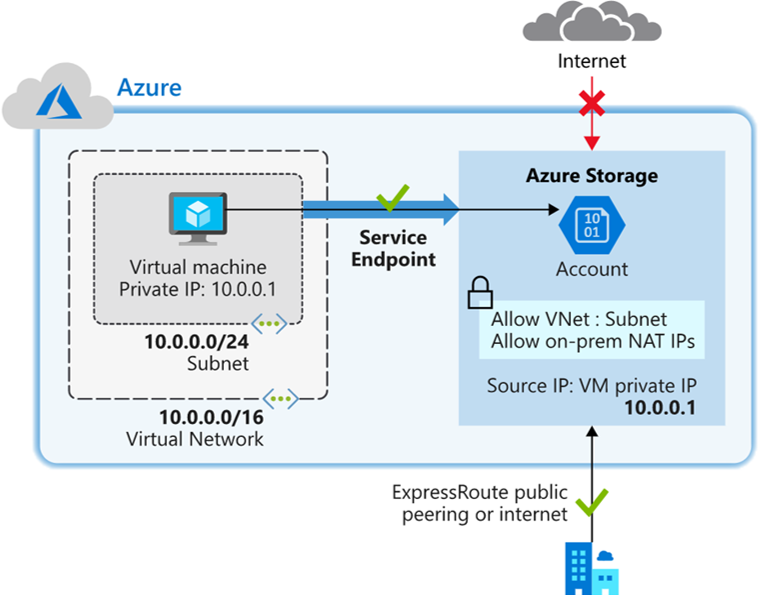

서비스 엔드포인트 아키텍처 다이어그램

작업 기술

이 연습에서 다음을 수행합니다.

  • 작업 1: 가상 네트워크 만들기
  • 작업 2: 서비스 엔드포인트 사용
  • 작업 3: 서브넷에 대한 네트워크 액세스 제한
  • 작업 4: 다른 아웃바운드 규칙 추가
  • 작업 5: RDP 연결을 위한 액세스 허용
  • 작업 6: 리소스에 대한 네트워크 액세스 제한
  • 작업 7: 스토리지 계정에 파일 공유 만들기
  • 작업 8: 서브넷에 대한 네트워크 액세스 제한
  • 작업 9: 가상 머신 만들기
  • 작업 10: 스토리지 계정에 대한 액세스 확인

대화형 랩 시뮬레이션

참고: 이전에 제공되었던 랩 시뮬레이션은 사용 중지되었습니다.

예상 시간: 35분

작업 1: 가상 네트워크 만들기

  1. Azure Portal에 로그인합니다.

  2. Azure Portal 홈페이지에서 가상 네트워크를 검색한 다음, 결과에서 가상 네트워크를 선택합니다.

  3. + 만들기를 선택합니다.

  4. 다음 정보를 입력하거나 선택합니다. 그래픽 사용자 인터페이스, 텍스트, 애플리케이션 자동 생성된 설명

    설정 값
    Subscription 구독 선택
    리소스 그룹 (신규) myResourceGroup
    이름 CoreServicesVNet
    위치 미국 동부를 선택합니다.

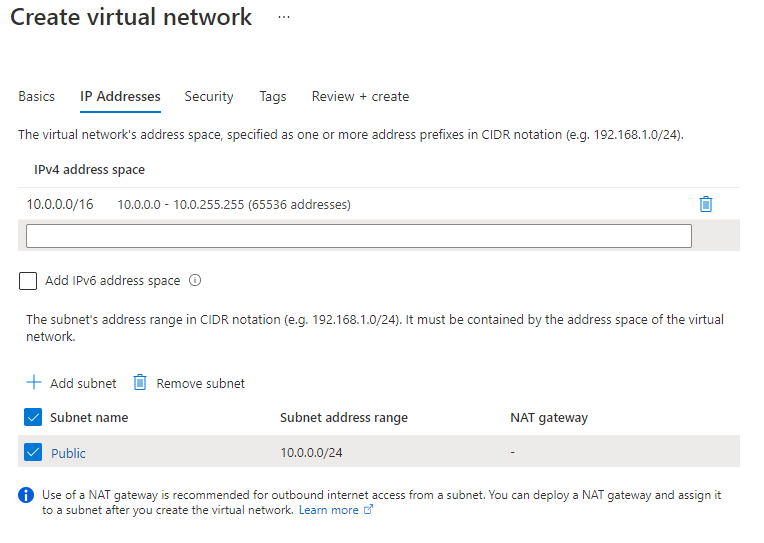

  5. IP 주소 탭을 선택하고 다음 값을 입력합니다(서브넷 이름을 변경하려면 기본값 선택). 그래픽 사용자 인터페이스, 텍스트, 애플리케이션, 메일 자동 생성된 설명

    설정 값
    주소 공간 10.0.0.0/16
    서브넷 이름 공용
    서브넷 주소 범위 10.0.0.0/24

  6. 보안 탭을 선택하고 다음 값을 입력합니다. 그래픽 사용자 인터페이스, 텍스트, 애플리케이션, 메일 자동 생성된 설명

    설정 값
    BastionHost 사용 안 함
    DDoS Network Protection 사용 안 함
    방화벽 사용 안 함

  7. 검토 + 만들기를 선택합니다. 리소스의 유효성을 검사한후 만들기를 선택합니다.

작업 2: 서비스 엔드포인트 사용

서비스 엔드포인트는 서비스 단위, 서브넷 단위로 활성화됩니다. 서브넷을 만들고 서브넷에 서비스 엔드포인트를 사용하도록 설정합니다.

  1. 포털 상단의 리소스, 서비스 및 문서 검색 상자에 CoreServicesVNet을 입력합니다. 검색 결과에 CoreServicesVNet이 나타나면 이를 선택합니다.

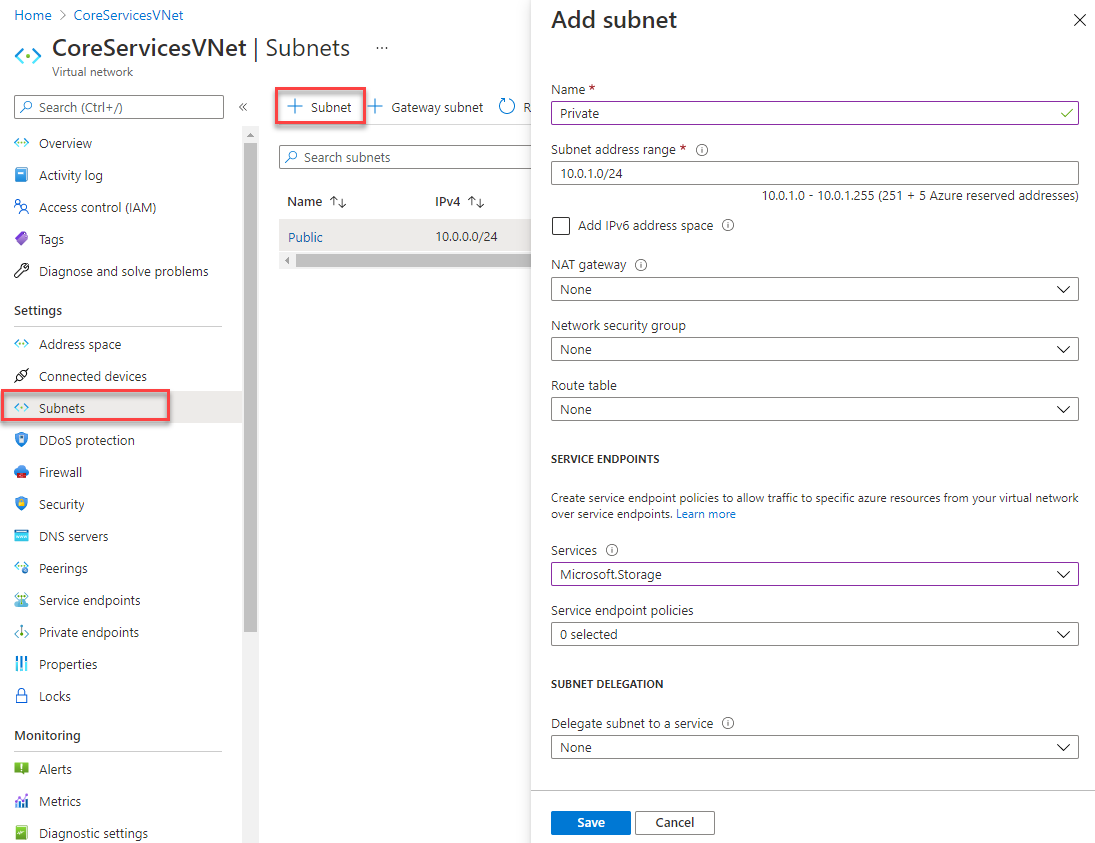

  2. 가상 네트워크에 서브넷을 추가합니다. 다음 그림과 같이 설정에서 서브넷을 선택한 후 + 서브넷을 선택합니다. 그래픽 사용자 인터페이스, 애플리케이션 자동 생성된 설명

  3. 서브넷 추가에서 다음 정보를 선택하거나 입력합니다.

    설정 값
    속성 프라이빗
    주소 범위 10.0.1.0/24
    서비스 엔드포인트: 서비스 Microsoft.Storage를 선택합니다.

  4. 저장을 선택합니다.

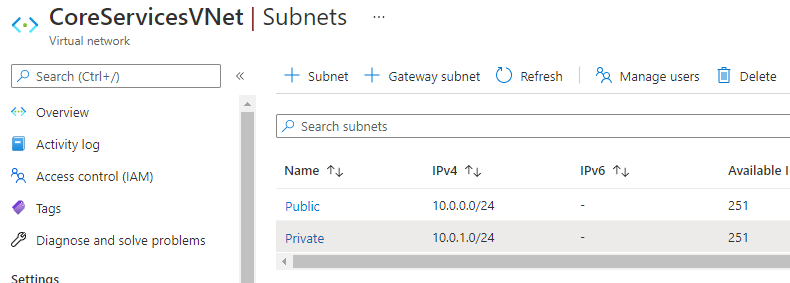

이제 두 개의 서브넷이 구성되어 있어야 합니다.

그래픽 사용자 인터페이스, 텍스트, 애플리케이션, 메일 자동 생성된 설명

작업 3: 서브넷에 대한 네트워크 액세스 제한

기본적으로 모든 VM은 서브넷에 있는 모든 리소스와 통신할 수 있습니다. 네트워크 보안 그룹을 만들고 서브넷에 연결하여 서브넷에 있는 모든 리소스 간에 통신을 제한할 수 있습니다.

  1. 포털 상단의 리소스, 서비스 및 문서 검색 상자에 보안 그룹을 입력합니다. 네트워크 보안 그룹이 검색 결과에 표시되면 선택합니다.

  2. 네트워크 보안 그룹에서 + 만들기를 선택합니다.

  3. 다음 정보를 입력하거나 선택합니다.

    설정 값
    Subscription 구독 선택
    Resource group myResourceGroup
    이름 ContosoPrivateNSG
    위치 미국 동부를 선택합니다.

  4. 검토 + 만들기, 만들기를 차례로 선택합니다.

  5. ContosoPrivateNSG 네트워크 보안 그룹을 만든 후 리소스로 이동을 선택합니다.

  6. 설정에서 아웃바운드 보안 규칙을 선택합니다.

  7. +추가를 선택합니다.

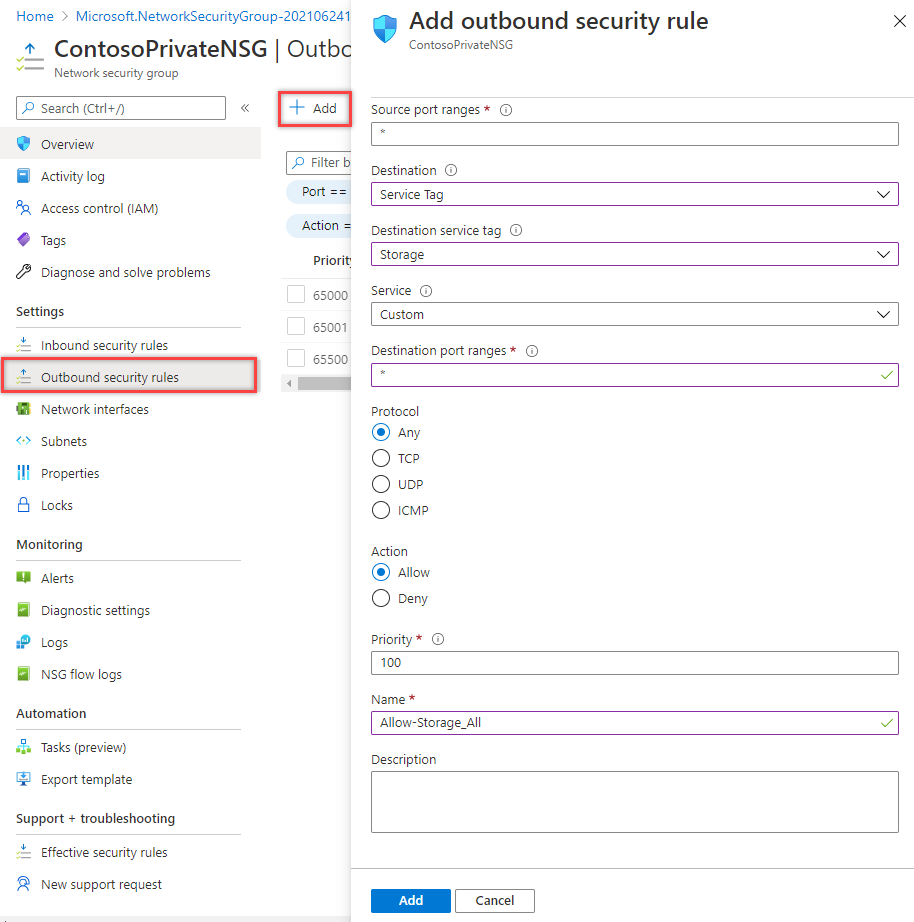

  8. Azure Storage 서비스에 대해 아웃바운드 통신을 허용하는 규칙을 만듭니다. 다음 정보를 입력하거나 선택합니다. 그래픽 사용자 인터페이스, 애플리케이션 자동 생성된 설명

    설정 값
    원본 서비스 태그를 선택합니다.
    원본 서비스 태그 VirtualNetwork를 선택합니다.
    원본 포트 범위 *
    대상 서비스 태그를 선택합니다.
    대상 서비스 태그 스토리지를 선택합니다.
    서비스 사용자 지정
    대상 포트 범위 *
    프로토콜 모든
    작업 허용
    우선 순위 100
    속성 Allow-Storage-All

  9. 추가를 선택합니다.

작업 4: 다른 아웃바운드 규칙 추가

인터넷에 대한 통신을 거부하는 다른 아웃바운드 보안 규칙을 만듭니다. 이 규칙은 아웃바운드 인터넷 통신을 허용하는 모든 네트워크 보안 그룹의 기본 규칙을 재정의합니다.

  1. 아웃바운드 보안 규칙에서 +추가를 선택합니다.

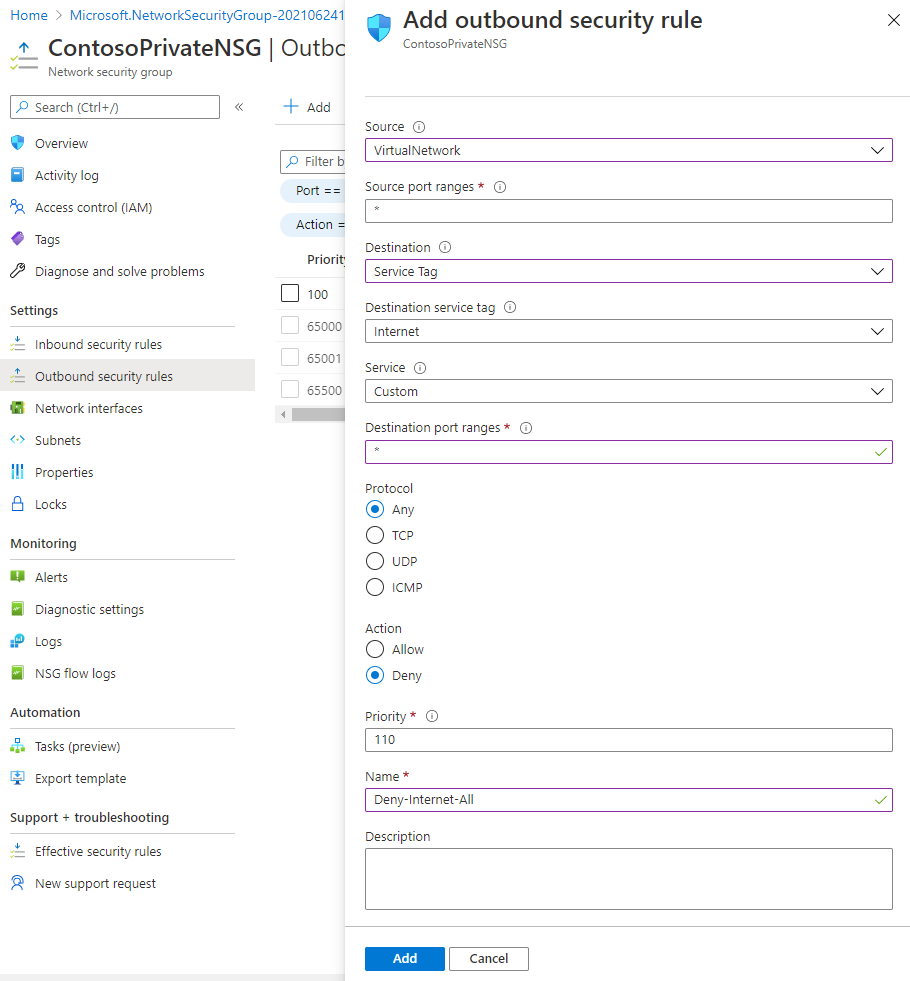

  2. 다음 정보를 입력하거나 선택합니다. 그래픽 사용자 인터페이스, 애플리케이션, 메일 자동 생성된 설명

    설정 값
    원본 서비스 태그를 선택합니다.
    원본 서비스 태그 VirtualNetwork를 선택합니다.
    원본 포트 범위 *
    대상 서비스 태그를 선택합니다.
    대상 서비스 태그 인터넷을 선택합니다.
    서비스 사용자 지정
    대상 포트 범위 *
    프로토콜 모든
    작업 Deny
    우선 순위 110
    속성 Deny-Internet-All(모든 인터넷 거부)

  3. 추가를 선택합니다.

작업 5: RDP 연결에 대한 액세스 허용

어디에서든 서브넷에 대한 RDP(원격 데스크톱 프로토콜) 트래픽을 허용하는 인바운드 보안 규칙을 만듭니다. 이 규칙은 인터넷의 모든 인바운드 트래픽을 거부하는 기본 보안 규칙을 재정의합니다. 이후 단계에서 연결을 테스트할 수 있도록 서브넷에대 한 원격 데스크톱 연결이 허용됩니다.

  1. ContosoPrivateNSG 아웃바운드 보안 규칙의 설정에서 인바운드 보안 규칙을 선택합니다.

  2. +추가를 선택합니다.

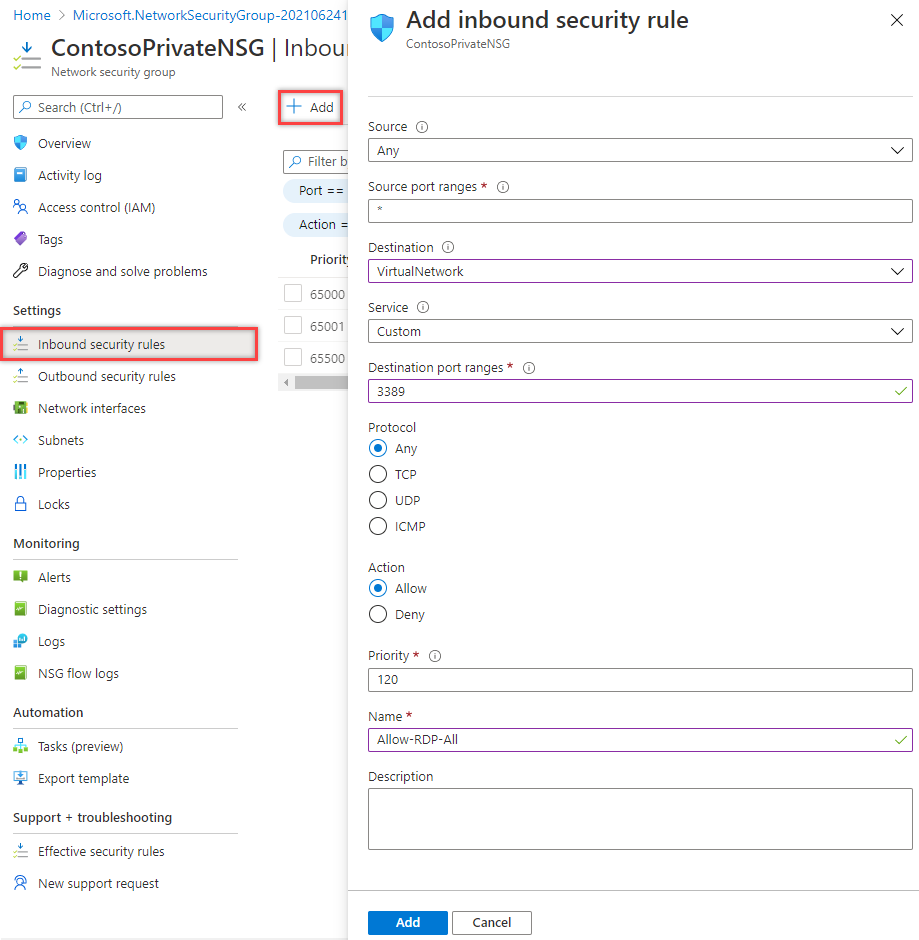

  3. 인바운드 보안 규칙 추가에서 다음 값을 입력합니다. 그래픽 사용자 인터페이스, 애플리케이션 자동 생성된 설명

    설정 값
    원본 모두
    원본 포트 범위 *
    대상 VirtualNetwork를 선택합니다.
    서비스 사용자 지정
    대상 포트 범위 3389
    프로토콜 모든
    작업 허용
    우선 순위 120
    속성 Allow-RDP-All
  4. 그런 후 추가를 선택합니다.

경고: 3389 RDP 포트는 인터넷에 공개되어 있습니다. 이는 테스트용으로만 추천됩니다. 프로덕션 환경의 경우 VPN 또는 프라이빗 연결을 사용하는 것이 좋습니다.

  1. 설정에서 서브넷을 선택합니다.

  2. + 연결을 선택합니다.

  3. 서브넷 연결에서 가상 네트워크 를 선택한 후 가상 네트워크 선택에서 CoreServicesVNet을 선택합니다.

  4. 서브넷 선택에서 프라이빗을 선택한 다음, 확인을 선택합니다.

작업 6: 리소스에 대한 네트워크 액세스 제한

서비스 엔드포인트에 사용할 수 있는 Azure 서비스를 통해 만든 리소스에 대한 네트워크 액세스를 제한하는 데 필요한 단계는 서비스에 따라 다릅니다. 각 서비스에 대한 특정 단계는 개별 서비스의 설명서를 참조하세요. 이 연습의 나머지 부분에는 Azure Storage 계정에 대한 네트워크 액세스를 제한하는 단계가 예제로 포함되어 있습니다.

  1. Azure Portal에서 스토리지 계정을 선택합니다.

  2. +만들기를 선택합니다.

  3. 다음 정보를 입력하거나 선택하고, 나머지 기본값을 그대로 적용합니다.

    설정 값
    Subscription 구독 선택
    Resource group myResourceGroup
    이름 contosostoragexx를 입력합니다(xx는 이름을 고유하게 만들어 주는 사용자 이니셜).
    성능 Standard StorageV2(범용 v2)
    위치 미국 동부를 선택합니다.
    복제 LRS(로컬 중복 스토리지)

  4. 검토를 선택한 다음 만들기를 선택합니다.

작업 7: 스토리지 계정에 파일 공유 만들기

  1. 스토리지 계정이 만들어진 후에 포털 맨 위에 있는 리소스, 서비스 및 문서 검색 상자에 스토리지 계정의 이름을 입력합니다. 스토리지 계정의 이름이 검색 결과에 표시되면 선택합니다.

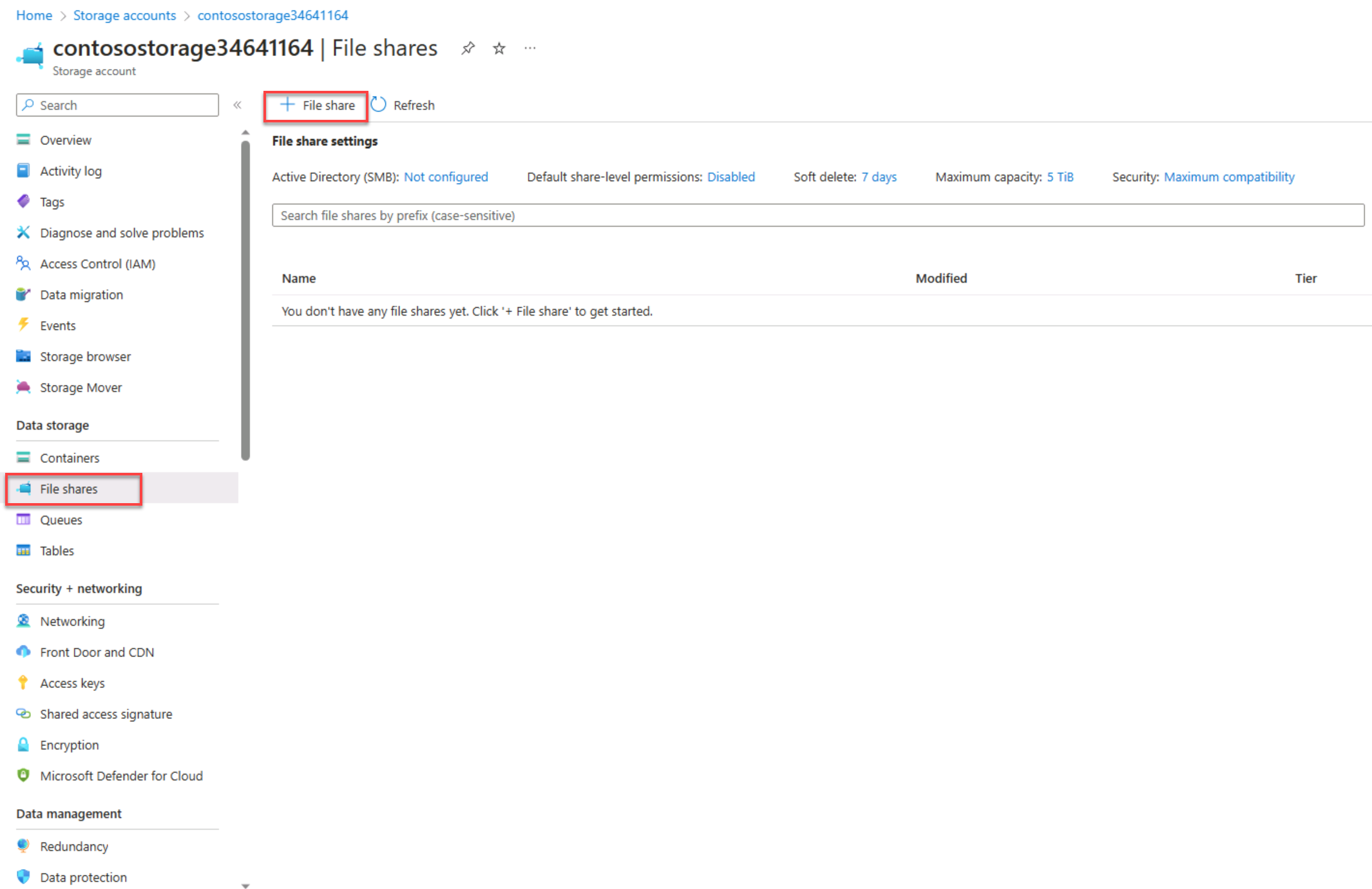

  2. 다음 그림과 같이 파일 공유를 선택합니다. 그래픽 사용자 인터페이스, 애플리케이션 자동 생성된 설명
  3. + 파일 공유를 선택합니다.

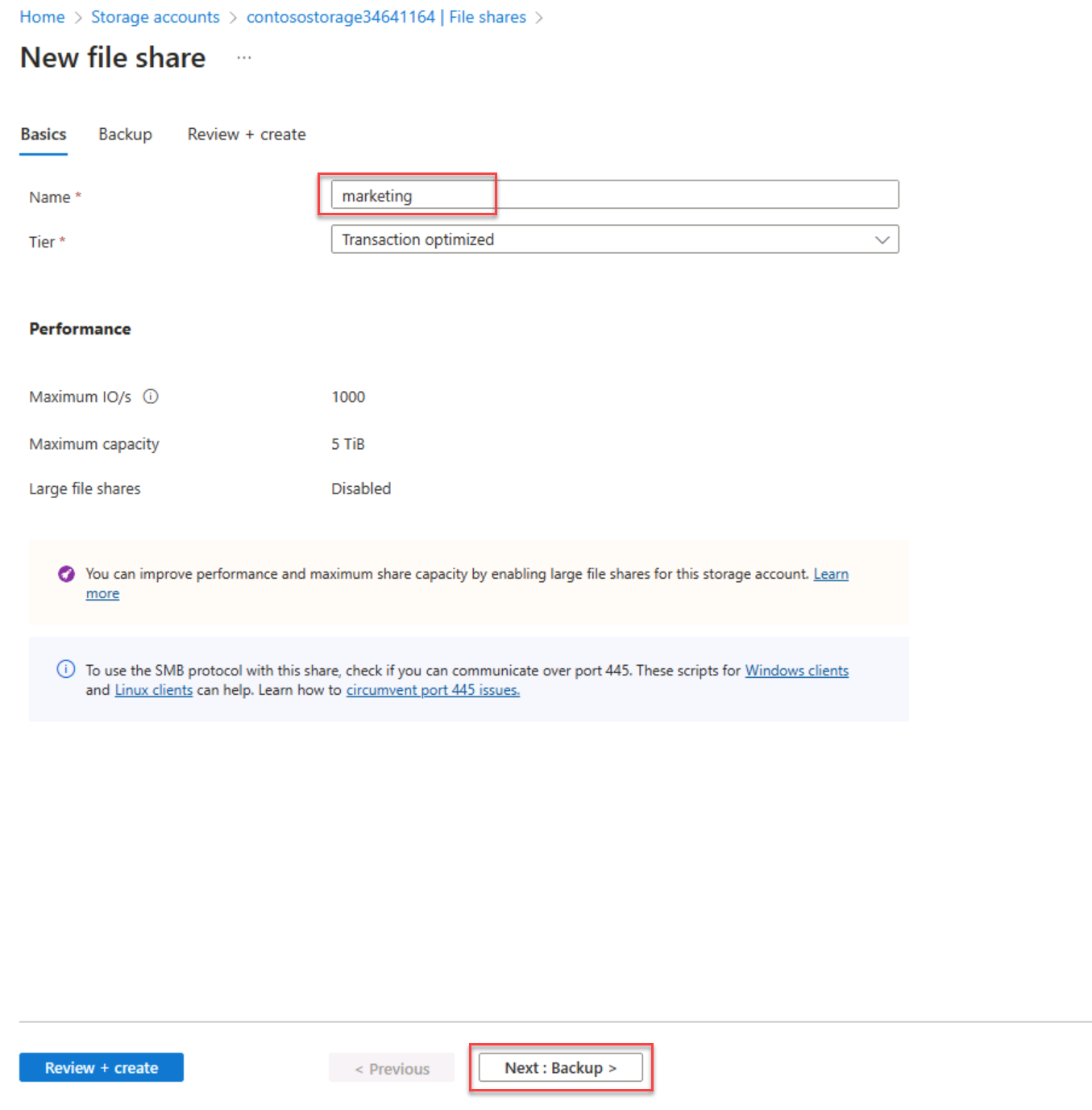

  4. 이름 아래에 마케팅을 입력하고 다음: 백업을 선택합니다. 그래픽 사용자 인터페이스, 애플리케이션 자동 생성된 설명

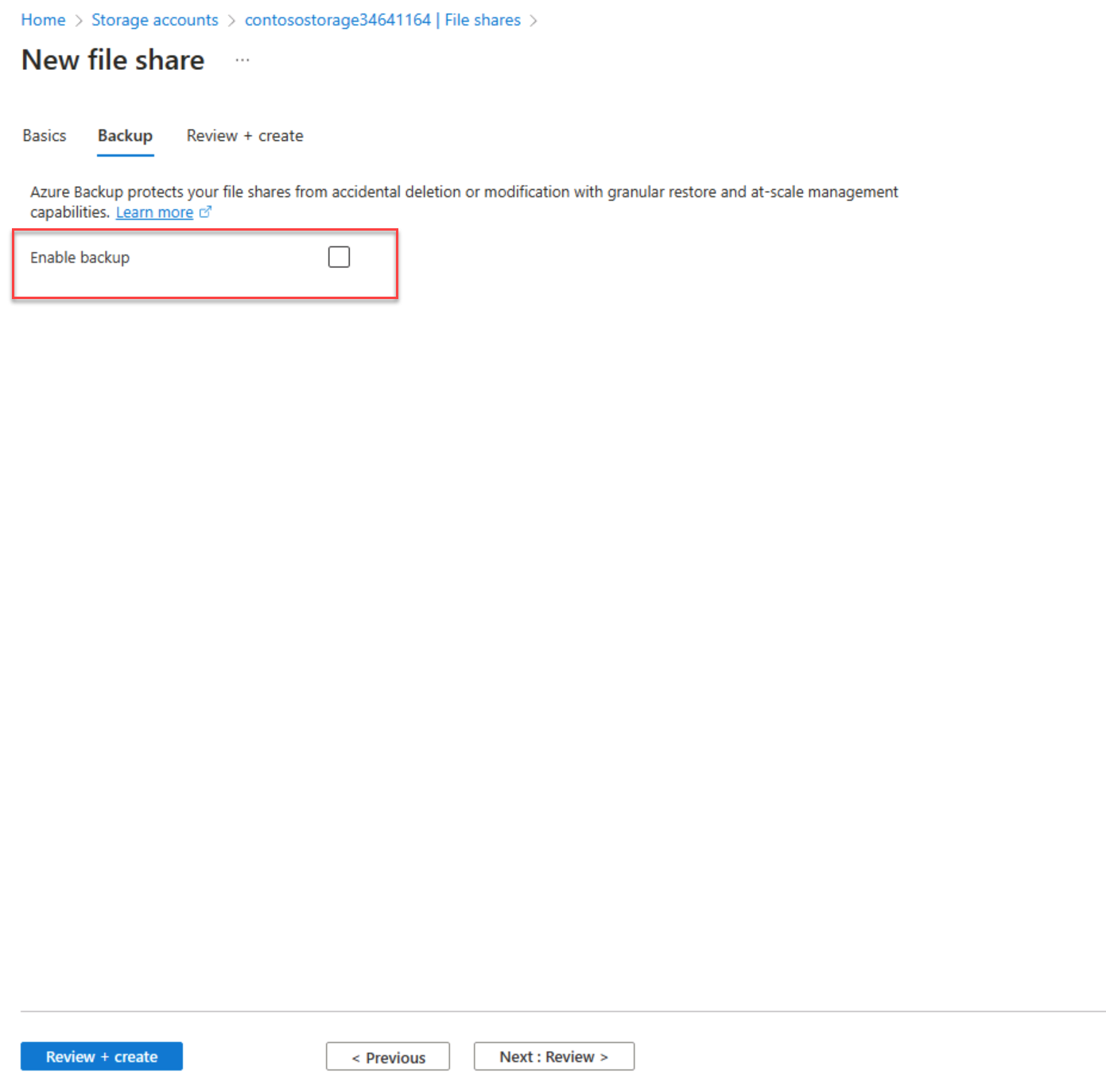

  5. 다음 그림과 같이 백업 사용을 선택 취소합니다. 그래픽 사용자 인터페이스, 애플리케이션 자동 생성된 설명
  6. 검토 + 만들기를 선택합니다. 리소스의 유효성을 검사한후 만들기를 선택합니다.

작업 8: 서브넷에 대한 네트워크 액세스 제한

기본적으로 스토리지 계정은 인터넷을 비롯하여 네트워크에 있는 클라이언트의 네트워크 연결을 허용합니다. CoreServicesVNet 가상 네트워크에 있는 프라이빗 서브넷을 제외하고, 인터넷 및 가상 네트워크의 다른 모든 서브넷에서 네트워크 액세스를 거부합니다.

  1. 스토리지 계정에 대한 보안 + 네트워킹에서 네트워킹을 선택합니다.

  2. 선택한 가상 네트워크 및 IP 주소에서 사용을 선택합니다.

  3. + 기존 가상 네트워크 추가를 선택합니다.

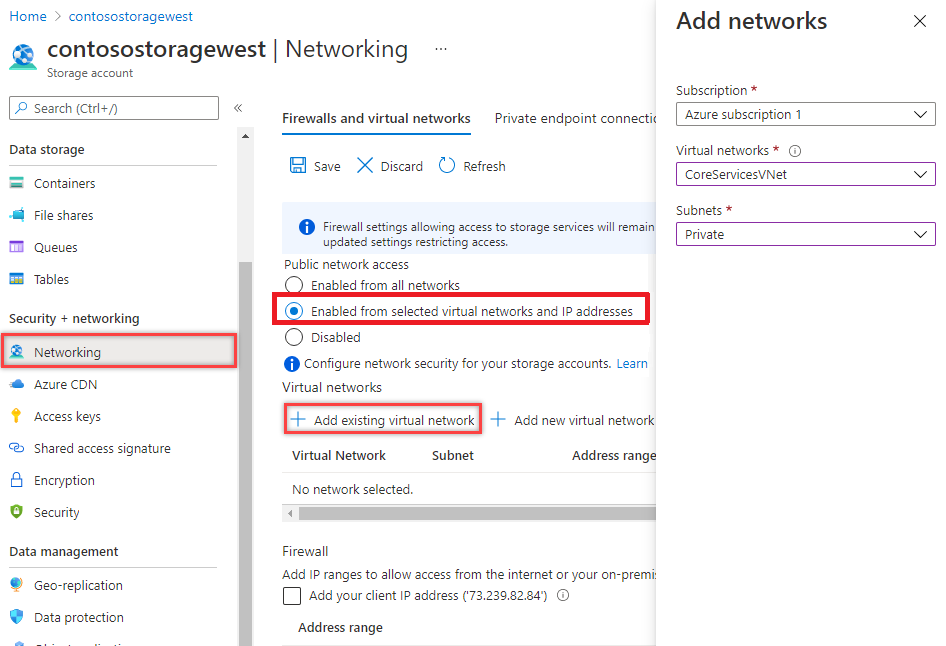

  4. 네트워크 추가에서 다음 값을 선택합니다. 그래픽 사용자 인터페이스, 애플리케이션 자동 생성된 설명

    설정 값
    구독 구독을 선택합니다.
    가상 네트워크 CoreServicesVNet을 선택합니다.
    서브넷 프라이빗을 선택합니다.

  5. 추가를 선택합니다.

  6. 저장을 선택합니다.

  7. 스토리지 계정에 대한 보안 및 네트워킹에서 액세스 키를 선택합니다.

  8. 키 표시를 선택합니다. 이후 단계에서 파일 공유를 VM의 드라이브 문자에 매핑할 때도 수동으로 입력해야 하므로 키 값을 적어둡니다.

작업 9: 가상 머신 만들기

스토리지 계정에 대한 네트워크 액세스를 테스트하려면 각 서브넷에 VM을 배포합니다.

  1. Azure Portal 오른쪽 상단에 있는 Cloud Shell 아이콘을 선택합니다. 필요한 경우 셸을 구성합니다.
    • PowerShell을 선택합니다.
    • 스토리지 계정이 필요하지 않음과 구독을 선택한 다음 적용을 선택합니다.
    • 터미널이 생성되고 프롬프트가 표시될 때까지 기다립니다.

  2. Cloud Shell 창의 도구 모음에서 파일 관리 아이콘을 선택하고 드롭다운 메뉴에서 업로드를 선택한 후 VMs.json 및 VMs.parameters.json 파일을 소스 폴더 F:\Allfiles\Exercises\M07에서 하나씩 Cloud Shell 홈 디렉토리로 업로드합니다.

  3. 다음 ARM 템플릿을 배포하여 이 연습에 필요한 VM을 만듭니다.

    참고: 관리 암호를 입력하라는 메시지가 표시됩니다.

    $RGName = "myResourceGroup"

New-AzResourceGroupDeployment -ResourceGroupName $RGName -TemplateFile VMs.json -TemplateParameterFile VMs.parameters.json
  4. 배포가 완료되면 Azure Portal 홈페이지로 이동한 다음 가상 머신을 선택합니다.

작업 10: 스토리지 계정에 대한 액세스 확인

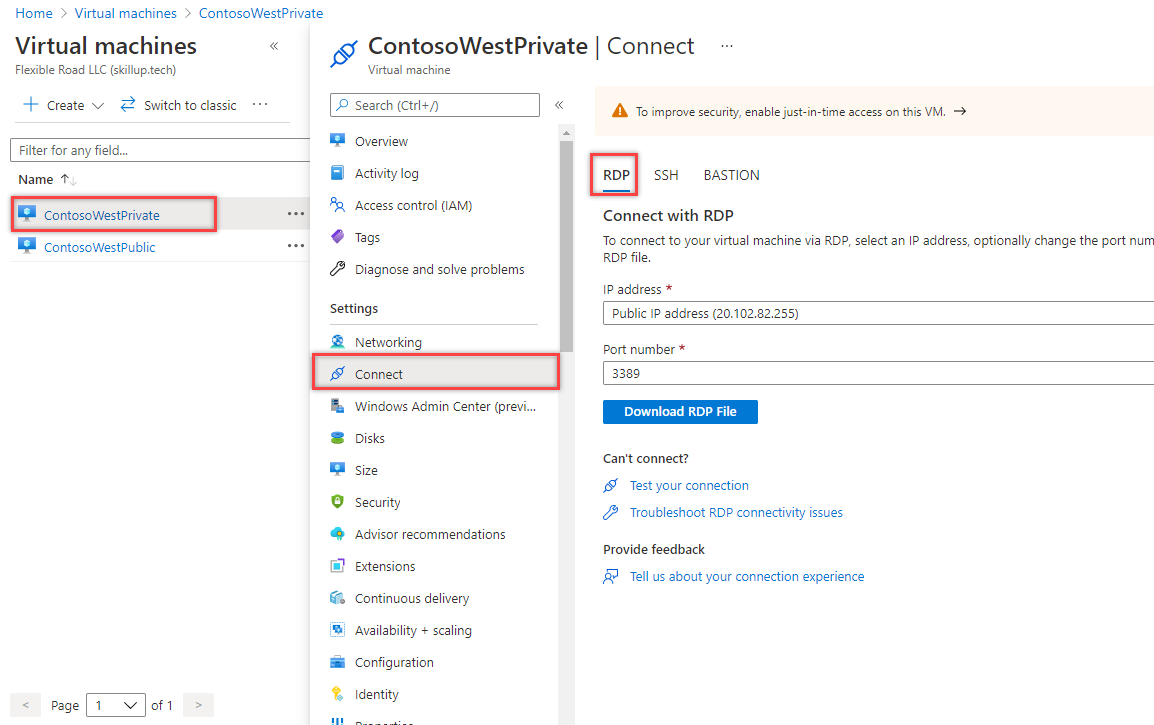

  1. ContosoPrivate VM에서 만들기가 완료되면 리소스로 이동을 선택하여 VM 블레이드를 엽니다. 연결 단추를 선택한 후 RDP를 선택합니다. 그래픽 사용자 인터페이스, 애플리케이션 자동 생성된 설명
  2. 연결 단추 및 RDP를 선택한 후 RDP 파일 다운로드 단추를 선택합니다. 원격 데스크톱 프로토콜(.rdp) 파일이 만들어지고 컴퓨터에 다운로드됩니다.
  3. 다운로드한 rdp 파일을 엽니다. 메시지가 표시되면 연결을 선택합니다. VM을 만들 때 지정한 사용자 이름과 암호를 입력합니다. 추가 선택 사항, 다른 계정 사용을 차례로 선택하여 VM을 만들 때 입력한 자격 증명을 지정해야 할 수도 있습니다.
  4. 확인을 선택합니다.
  5. 로그인 프로세스 중에 인증서 경고가 나타날 수 있습니다. 경고 메시지가 표시되면 예 또는 계속을 선택하여 연결을 계속합니다.
  6. ContosoPrivate VM에서 PowerShell을 사용하여 Azure 파일 공유를 Z 드라이브에 매핑합니다. 다음 명령을 실행하기 전에 , (즉, contosostoragexx), my-file-share(즉, 스토리지 계정 만들기 작업에서 입력했거나 가져온 값으로 바꿉니다.
$acctKey = ConvertTo-SecureString -String "<storage-account-key>" -AsPlainText -Force

$credential = New-Object System.Management.Automation.PSCredential -ArgumentList "Azure\<storage-account-name>", $acctKey

New-PSDrive -Name Z -PSProvider FileSystem -Root "\\<storage-account-name>.file.core.windows.net\marketing" -Credential $credential

Azure 파일 공유가 Z 드라이브에 매핑되었습니다.

  1. 명령 프롬프트에서 VM에 인터넷으로의 아웃바운드 연결이 설정되어 있지 않음을 확인합니다.

ping bing.com

프라이빗 서브넷에 연결된 네트워크 보안 그룹이 인터넷에 대한 아웃바운드 액세스를 허용하지 않아 응답이 수신되지 않습니다.

  1. ContosoPrivate VM에 대한 원격 데스크톱 세션을 닫습니다.

스토리지 계정에 대한 액세스가 거부되는지 확인

  1. 포털 상단의 리소스, 서비스, 문서 검색 상자에 ContosoPublic을 입력합니다.

  2. 검색 결과에 ContosoPublic이 표시되면 선택합니다.

  3. ContosoPublic VM용 스토리지 계정 작업에 대한 액세스 확인에서 1~6단계를 완료합니다.

    잠시 기다리면 New-PSDrive: 액세스가 거부되었습니다. 오류가 발생합니다. ContosoPublic VM이 퍼블릭 서브넷에 배포되어 액세스가 거부되었습니다. 공용 서브넷에는 Azure Storage에 사용하도록 설정된 서비스 엔드포인트가 없습니다. 스토리지 계정은 공용 서브넷이 아닌 프라이빗 서브넷으로부터의 네트워크 액세스만을 허용합니다.

  4. 퍼블릭 VM이 명령 프롬프트에서 인터넷에 아웃바운드 연결되었는지 확인합니다.

ping bing.com

  1. ContosoPublic VM에 대한 원격 데스크톱 세션을 닫습니다.

  2. 컴퓨터에서 Azure Portal로 이동합니다.

  3. 리소스, 서비스 및 문서 검색 상자에 만든 스토리지 계정의 이름을 입력합니다. 스토리지 계정의 이름이 검색 결과에 표시되면 선택합니다.

  4. 파일 공유를 선택한 다음, 마케팅 파일 공유를 선택합니다.

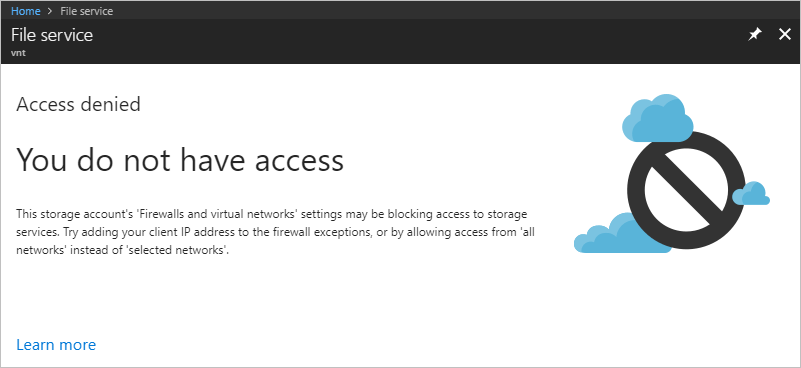

  5. 다음 스크린샷에 표시된 오류가 발생합니다.

    그래픽 사용자 인터페이스, 텍스트, 애플리케이션, 메일 자동 생성된 설명

컴퓨터가 CoreServicesVNet 가상 네트워크의 프라이빗 서브넷에 없어 액세스가 거부되었습니다.

경고: 계속하기 전에 이 랩에서 사용되는 모든 리소스를 제거해야 합니다. 이렇게 하려면 Azure Portal에서 리소스 그룹을 선택합니다. 만든 리소스 그룹을 선택합니다. 리소스 그룹 창에서 리소스 그룹 삭제를 선택하고 리소스 그룹 이름을 입력한 후 삭제를 선택합니다. 만들었을 수 있는 추가 리소스 그룹에 대해 이 프로세스를 반복합니다. 이렇게 하지 않으면 다른 랩에서 문제가 발생할 수 있습니다.

결과: 이제 이 연습을 완료했습니다.

리소스 정리

참고: 더 이상 사용하지 않는 새로 만든 Azure 리소스는 모두 제거하세요. 사용되지 않는 리소스를 제거하면 예기치 않은 요금이 발생하지 않습니다.

  1. Azure Portal의 Cloud Shell 창에서 PowerShell 세션을 엽니다.

  2. 다음 명령을 실행하여 이 모듈의 랩 전체에서 만든 모든 리소스 그룹을 삭제합니다.

    Remove-AzResourceGroup -Name 'myResourceGroup' -Force -AsJob

    참고: 이 명령은 -AsJob 매개 변수에 의해 결정되어 비동기로 실행되므로, 동일한 PowerShell 세션 내에서 이 명령을 실행한 직후 다른 PowerShell 명령을 실행할 수 있지만 리소스 그룹이 실제로 제거되기까지는 몇 분 정도 걸립니다.

Copilot을 사용하여 학습 확장

Copilot은 Azure 스크립팅 도구를 사용하는 방법을 익히는 데 도움을 줍니다. 또한 Copilot은 랩에서 다루지 않는 영역이나 추가 정보가 필요한 영역을 지원할 수 있습니다. Edge 브라우저를 열고 Copilot(오른쪽 위)을 선택하거나 copilot.microsoft.com으로 이동하세요. 몇 분 정도 시간을 내어 이러한 프롬프트를 사용해 보세요.

  • Azure 서비스 엔드포인트와 프라이빗 엔드포인트의 차이점은 무엇인가요?
  • 서비스 엔드포인트를 사용할 수 있는 Azure 서비스는 무엇인가요?
  • 서비스 엔드포인트를 사용하여 Azure Storage에 대한 액세스를 제한하려면 어떤 단계를 거쳐야 하나요?

자기 주도적 학습을 통해 자세히 알아보기

핵심 내용

  • 가상 네트워크 서비스 엔드포인트는 Azure 서비스 직접 연결을 제공함으로써 Azure에서 프라이빗 주소 공간을 확장해 줍니다.
  • 서비스 엔드포인트를 사용하면 가상 네트워크의 Azure 리소스만 보호할 수 있습니다. 서비스 트래픽은 Azure 백본에서 유지되며 인터넷으로 나가지 않습니다.
  • Azure 서비스 엔드포인트는 Azure Storage, Azure SQL Database, Azure Cosmos DB 등 다양한 서비스에서 사용할 수 있습니다.
  • 가상 네트워크 서비스 엔드포인트는 기본적으로 온-프레미스 네트워크에서 액세스할 수 없습니다. 온-프레미스 네트워크에서 리소스에 액세스하려면 NAT IP를 사용합니다.
