M02-단원 7 Azure Portal을 사용하여 Virtual WAN 만들기

연습 시나리오

이 연습에서는 Contoso용 Virtual WAN을 만듭니다.

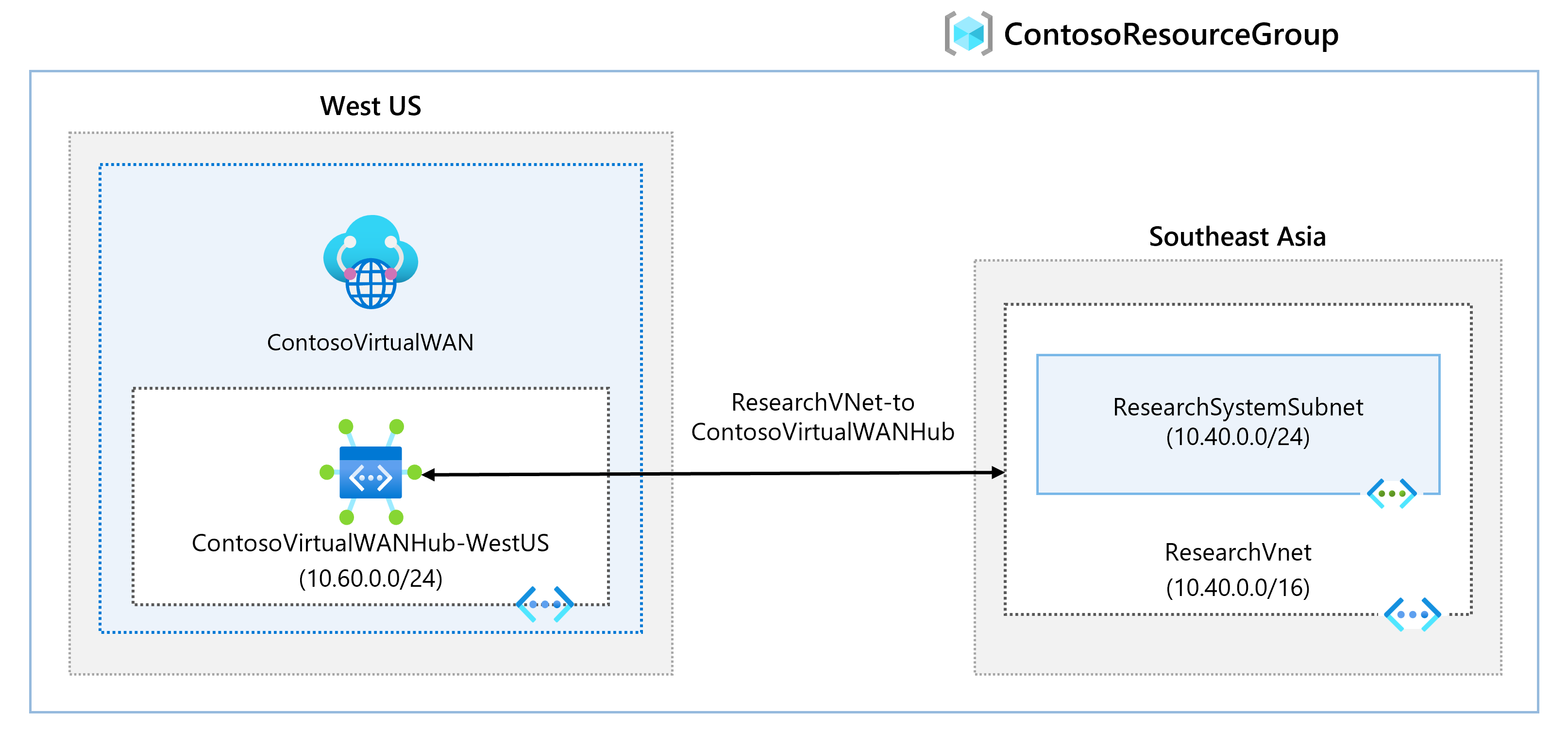

가상 네트워크 WAN 아키텍처의 다이어그램

작업 기술

이 연습에서 다음을 수행합니다.

  • 작업 1: Virtual WAN 만들기
  • 작업 2: Azure Portal을 사용하여 허브 만들기
  • 작업 3: 가상 허브에 VNet 연결

대화형 랩 시뮬레이션

참고: 이전에 제공되었던 랩 시뮬레이션은 사용 중지되었습니다.

예상 시간: 65분(배포 대기 시간 ~45분 포함)

작업 1: Virtual WAN 만들기

  1. 브라우저에서 Azure Portal로 이동하고 Azure 계정으로 로그인합니다.

  2. 포털의 검색 상자에 Virtual WAN을 입력하고 결과 목록에서 Virtual WAN을 선택합니다.

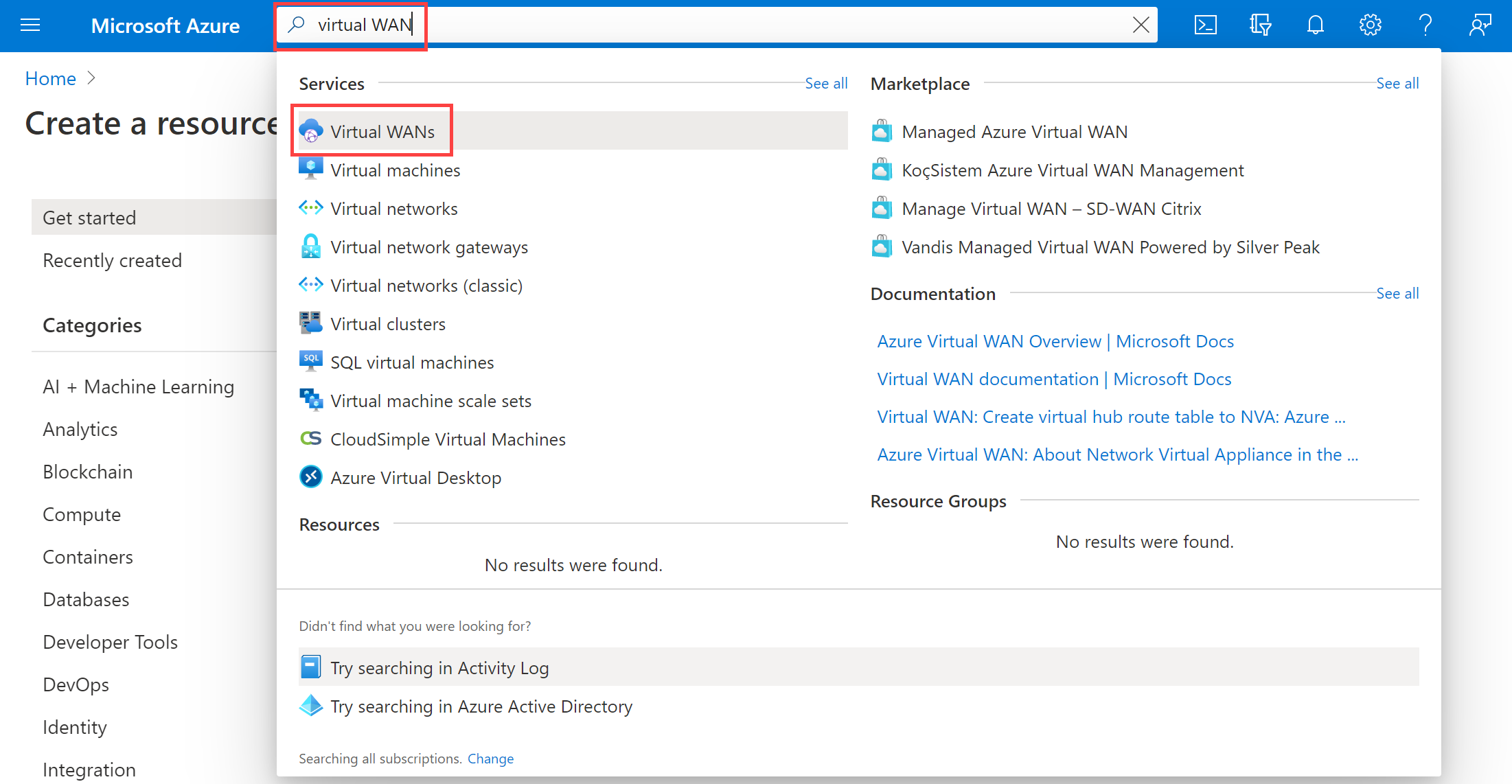

    Azure Portal에서 Virtual WAN 검색

  3. Virtual WAN 페이지에서 + 만들기를 선택합니다.

  4. WAN 만들기 페이지의 기본 사항 탭에서 다음 필드를 입력합니다.

    • 구독: 기존 구독 사용

    • 리소스 그룹: ContosoResourceGroup

    • 리소스 그룹 위치: 드롭다운에서 리소스 위치를 선택합니다. WAN은 전역 리소스이며 특정 지역에 상주하지 않습니다. 하지만 관리할 지역을 선택하고 생성된 WAN 리소스를 찾아야 합니다.

    • 이름: ContosoVirtualWAN

    • 유형: 표준

  5. 필드를 채운 후 검토 + 만들기를 선택합니다.

  6. 유효성 검사를 통과하면 만들기를 선택하여 Virtual WAN을 만듭니다.

작업 2: Azure Portal을 사용하여 허브 만들기

허브는 사이트 간, ExpressRoute 또는 지점 및 사이트 간 기능을 위한 게이트웨이를 포함합니다. 가상 허브에서 사이트 간 VPN 게이트웨이를 만드는 데 30분이 소요됩니다. 허브를 만들려면 먼저 Virtual WAN을 만들어야 합니다.

  1. 생성한 Virtual WAN을 찾습니다.

  2. Virtual WAN 페이지의 연결에서 허브를 선택합니다.

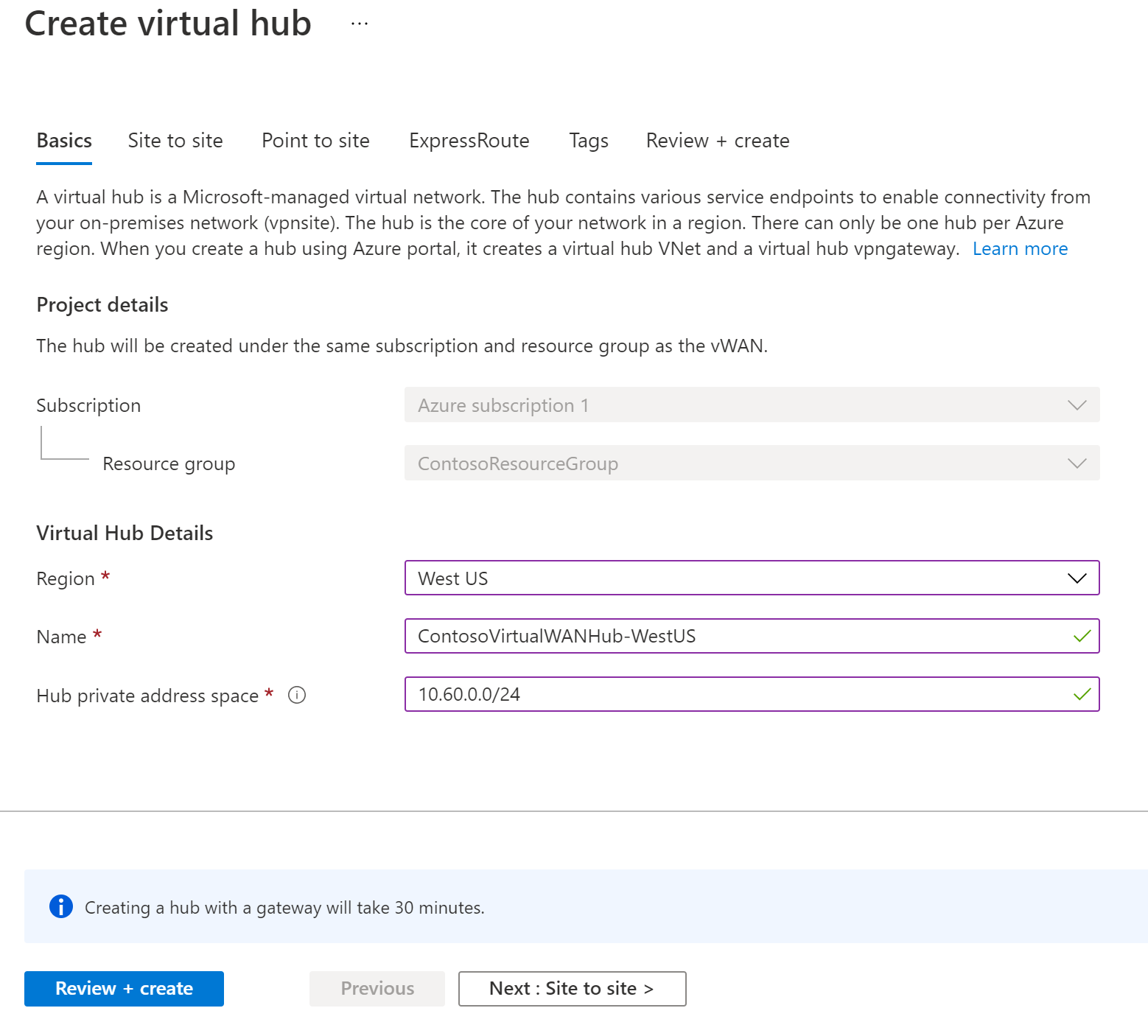

  3. 허브 페이지에서 +새 허브를 선택하여 가상 허브 만들기 페이지를 엽니다. 가상 허브, 기본 사항 탭을 만듭니다.

  4. 가상 허브 만들기 페이지의 기본 사항 탭에서 다음 필드를 완료합니다.
    • 지역: 미국 서부
    • 이름: ContosoVirtualWANHub-WestUS
    • 허브 프라이빗 주소 공간: 10.60.0.0/24
    • 가상 허브 용량: 2 라우팅 인프라 단위
    • 허브 라우팅 기본 설정: 기본값을 그대로 사용합니다.

  5. 완료되면 다음: 사이트 대 사이트

  6. 사이트 대 사이트 탭에서 다음 필드를 완료합니다.
    • 사이트 간 (VPN Gateway)를 만드시겠습니까? 예
    • AS 번호 필드는 편집할 수 없습니다.
    • 게이트웨이 배율 단위 1 배율 단위 = 500Mbps x 2
    • 라우팅 기본 설정: 기본값을 그대로 사용합니다.

  7. 검토 + 만들기를 선택하여 유효한지 확인합니다.

  8. 만들기를 선택하여 허브를 만듭니다.

  9. 30분 후에 새로 고침을 선택하여 허브 페이지에서 허브를 봅니다.

작업 3: 가상 허브에 VNet 연결

  1. 생성한 Virtual WAN을 찾습니다.

  2. ContosoVirtualWAN의 연결에서 가상 네트워크 연결을 선택합니다.

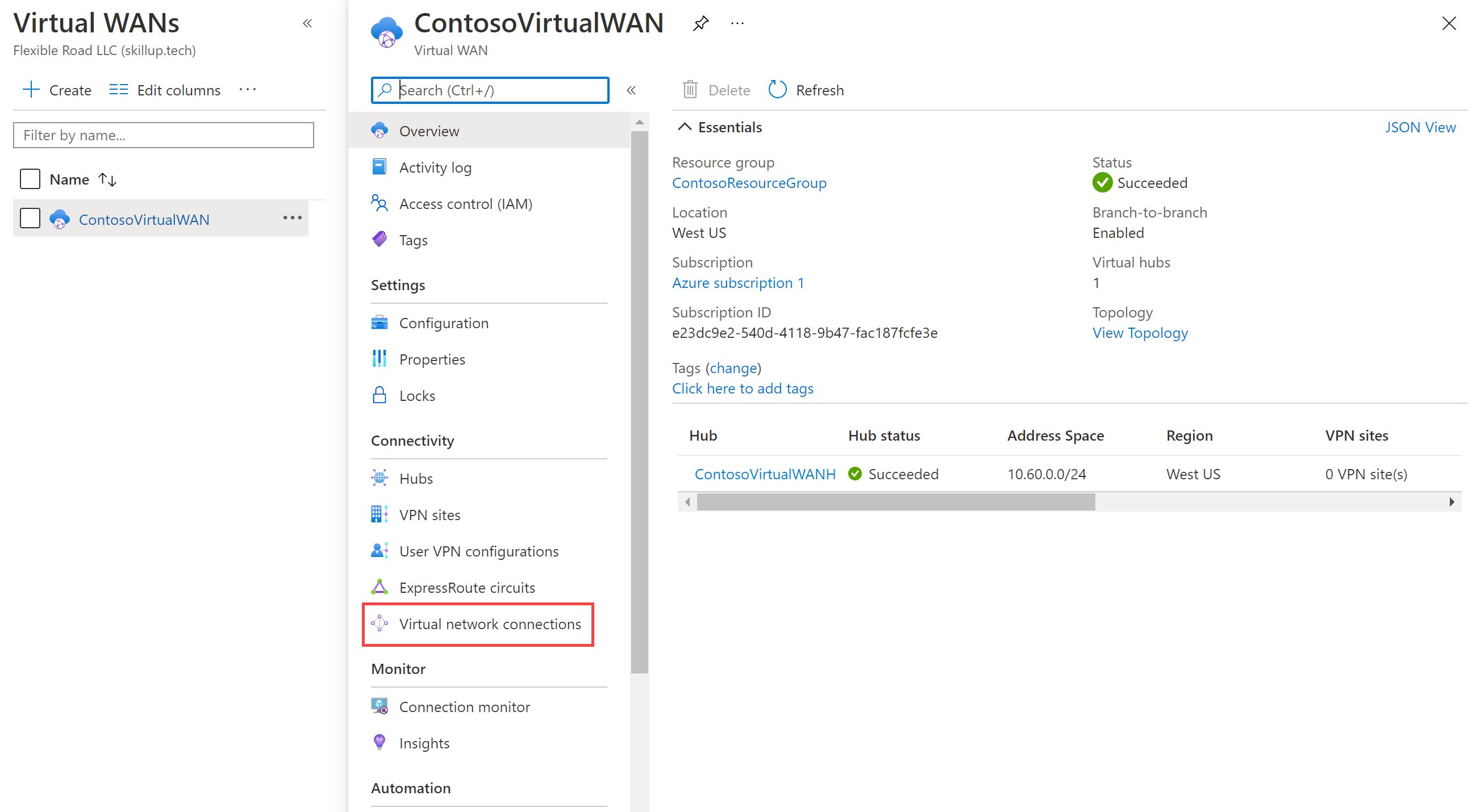

    가상 네트워크 연결이 강조 표시된 Virtual WAN 구성 페이지.

  3. ContosoVirtualWAN 가상 네트워크 연결에서 + 연결 추가를 선택합니다.

  4. 연결 추가에서 다음 정보를 사용하여 연결을 만듭니다.

    • 연결 이름: ContosoVirtualWAN-ResearchVNet

    • 허브: ContosoVirtualWANHub-WestUS

    • 구독: 변경 내용 없음

    • 리소스 그룹: ContosoResourceGroup

    • 가상 네트워크: ResearchVNet

    • 전파 안 함: 예

    • 경로 테이블 연결: 기본

  5. 만들기를 실행합니다.

리소스 정리

참고: 더 이상 사용하지 않는 새로 만든 Azure 리소스는 모두 제거하세요. 사용되지 않는 리소스를 제거하면 예기치 않은 요금이 발생하지 않습니다.

  1. Azure Portal의 Cloud Shell 창에서 PowerShell 세션을 엽니다.

  2. 다음 명령을 실행하여 이 모듈의 랩 전체에서 만든 모든 리소스 그룹을 삭제합니다.

    Remove-AzResourceGroup -Name 'ContosoResourceGroup' -Force -AsJob

    참고: 이 명령은 -AsJob 매개 변수에 의해 결정되어 비동기로 실행되므로, 동일한 PowerShell 세션 내에서 이 명령을 실행한 직후 다른 PowerShell 명령을 실행할 수 있지만 리소스 그룹이 실제로 제거되기까지는 몇 분 정도 걸립니다.

Copilot을 사용하여 학습 확장

Copilot은 Azure 스크립팅 도구를 사용하는 방법을 익히는 데 도움을 줍니다. 또한 Copilot은 랩에서 다루지 않는 영역이나 추가 정보가 필요한 영역을 지원할 수 있습니다. Edge 브라우저를 열고 Copilot(오른쪽 위)을 선택하거나 copilot.microsoft.com으로 이동하세요. 몇 분 정도 시간을 내어 이러한 프롬프트를 사용해 보세요.

  • Azure VWAN은 어떤 유형의 네트워크 아키텍처를 사용하나요?
  • Azure VWAN의 기본과 표준 간 차이점은 무엇인가요? 예제를 제공합니다
  • 스크립팅 도구를 사용하여 Azure VWAN을 만들 수 있나요?

자기 주도적 학습을 통해 자세히 알아보기

핵심 내용

축하합니다. 랩을 완료했습니다. 이 랩의 주요 내용은 다음과 같습니다.

  • Azure Virtual WAN은 많은 네트워킹, 보안 및 라우팅 기능을 결합하여 단일 운영 인터페이스를 제공하는 네트워킹 서비스임
  • Virtual WAN 아키텍처는 분기, 사용자, ExpressRoute 회로 및 가상 네트워크를 위한 확장 및 성능이 기본 제공되는 허브 및 스포크 아키텍처입니다.
  • Virtual WAN에는 사이트 간, 지점 및 사이트 간, ExpressRoute의 세 가지 주요 사용 사례가 있습니다.
  • Virtual WAN에는 기본(사이트 간 VPN 단독)과 표준의 두 가지 유형이 있습니다.
