M08 - ユニット 3 Azure Monitor を使用してロードバランサーリソースを監視する

演習のシナリオ

この演習では、架空の組織 Contoso Ltd. 用の内部ロードバランサーを作成します。次に、Log Analytics ワークスペースを作成し、Azure Monitor Insights を使用して内部ロードバランサーに関する情報を表示します。 [機能依存] ビューを表示してから、ロードバランサーリソースの詳細なメトリックを表示し、ロードバランサーリソースの正常性情報を表示します。最後に、作成した Log Analytics ワークスペースにメトリックを送信するようにロードバランサーの診断設定を構成します。

次の図は、この演習でデプロイする環境を示しています。

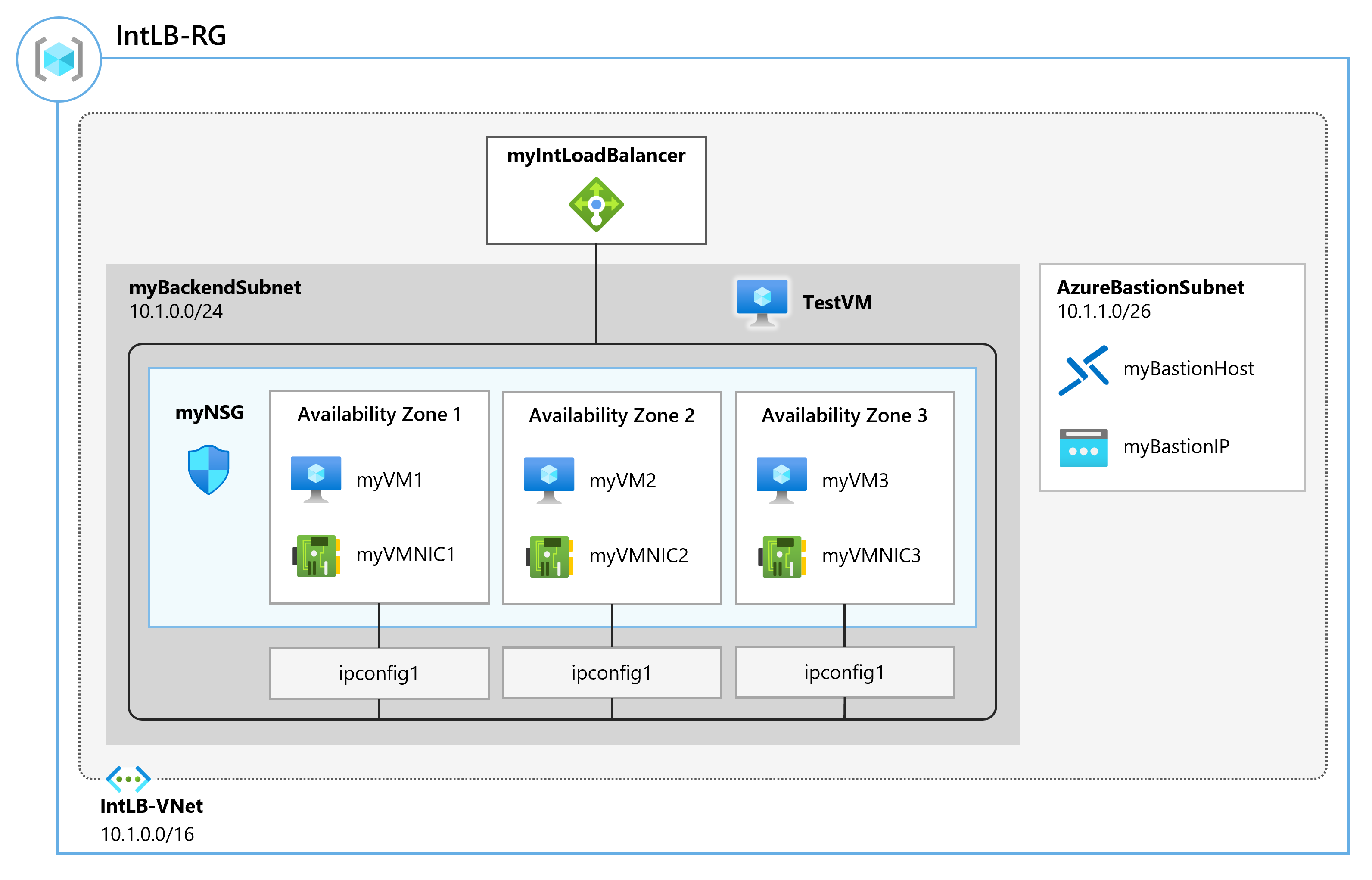

演習で作成されるロードバランサーアーキテクチャを示す図 - ロードバランサー、VNet、サブネット、Bastionsubnet、および VM が含まれます

職務スキル

この演習では、次のことを行います。

タスク 1: 仮想ネットワークを作成する
タスク 2: ロードバランサーを作成する
タスク 3: バックエンドプールを作成する
タスク 4: 正常性プローブを作成する
タスク 5: ロードバランサーの規則を作成する
タスク 6: バックエンドサーバーを作成する
タスク 7: バックエンドプールに VM を追加する
タスク 8: ロードバランサーをテストする
タスク 9: Log Analytics ワークスペースを作成する
タスク 10: [機能依存] ビューを使う
タスク 11: 詳細なメトリックを表示する
タスク 12: リソース正常性を表示する
タスク 13: 診断設定を構成する

対話型ラボシミュレーション

注: 以前提供されていたラボシミュレーションは廃止されました。

推定時間: 55 分

タスク 1: 仮想ネットワークを作成する

このセクションでは、仮想ネットワークとサブネットを作成します。

Azure ポータルにログインします。
Azure portal のホームページで、「仮想ネットワーク」を検索して、[サービス] で仮想ネットワークを選択します。
[+ 作成] を選択します。

[基本] タブで、次の表の情報を使用して仮想ネットワークを作成します。

設定	Value
サブスクリプション	サブスクリプションを選択します。
Resource group	[新規作成] を選択します名前: IntLB-RG
名前	IntLB-VNet
リージョン	(米国) 米国西部

[次へ :IP アドレス] を選択します。
[IP アドレス] タブの [IPv4 アドレス空間] ボックスに、「10.1.0.0/16」と入力します。
[サブネット名] で、 [+ サブネットの追加] を選択します。
[サブネットの追加] ペインで、サブネット名を myBackendSubnet に、サブネットアドレス範囲を 10.1.0.0/24 に設定します。
[追加] を選択します。
[次へ:セキュリティ] を選択します。

[BastionHost] で、[有効化] を選択し、以下の表の情報を入力します。

設定	Value
要塞名	myBastionHost
[AzureBastionSubnet のアドレス空間]	10.1.1.0/24
パブリック IP アドレス	[新規作成] を選択します名前: myBastionIP

Review + create を選択します。
［作成］ を選択します

タスク 2: ロードバランサーを作成する

このセクションでは、Standard SKU の内部ロードバランサーを作成します。この演習で、Basic SKU のロードバランサーではなく、Standard SKU のロードバランサーを作成する理由は、後の演習で Standard SKU バージョンのロードバランサーが必要となるためです。

Azure ホームページで、検索バーに「Load Balancer」と入力します。
[ロードバランサーの作成] を選択します。

[基本] タブで、以下の表の情報を使用して、ロードバランサーを作成します。

設定	Value
[基本] タブ
サブスクリプション	サブスクリプションを選択します。
Resource group	IntLB-RG
名前	myIntLoadBalancer
リージョン	(米国) 米国西部
SKU	Standard
Type	内部
フロントエンド IP 構成タブ	+ フロントエンド IP 構成の追加
名前	LoadBalancerFrontEnd
仮想ネットワーク	IntLB-VNet
Subnet	myBackendSubnet
IP アドレスの割り当て	動的

Review + create を選択します。
［作成］ を選択します

タスク 3: バックエンドプールを作成する

バックエンドアドレスプールには、ロードバランサーに接続された仮想 NIC の IP アドレスが含まれています。

Azure portal のホームページで、 [すべてのリソース] を選択して、リソースの一覧から [myIntLoadBalancer] を選択します。

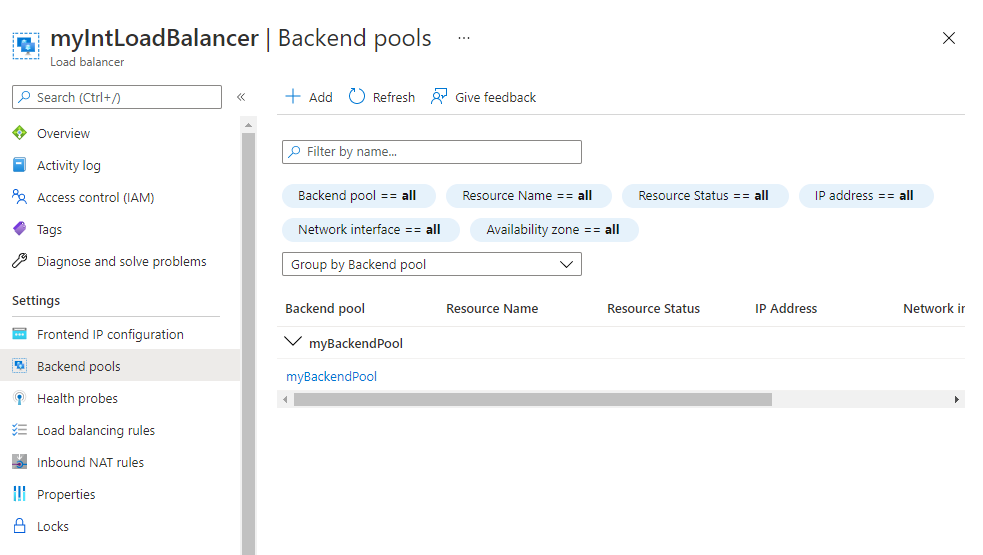

[設定] で、 [バックエンドプール] 、 [追加] の順に選択します。

[バックエンドプールの追加] ページで、以下の表の情報を入力します。

設定	Value
名前	myBackendPool
仮想ネットワーク	IntLB-VNet
バックエンドプールの構成	NIC

[追加] を選択します。

タスク 4: 正常性プローブを作成する

ロードバランサーは、正常性プローブを使用してアプリの状態を監視します。正常性プローブは、正常性チェックへの応答に基づいて、ロードバランサーに含める VM を追加したり削除したりします。ここでは、正常性プローブを作成して、VM の正常性を監視します。

ロードバランサーの [バックエンドプール] ページの [設定] で、 [正常性プローブ] を選択して、 [追加] を選択します。

[正常性プローブの追加] ページで、次の表の情報を入力します。

設定	Value
名前	myHealthProbe
Protocol	HTTP
Port	80
パス	/
Interval	15

[追加] を選択します。

タスク 5: ロードバランサーの規則を作成する

ロードバランサー規則の目的は、一連の VM に対するトラフィックの分散方法を定義することです。着信トラフィック用のフロントエンド IP 構成と、トラフィックを受信するためのバックエンド IP プールを定義します。送信元と送信先のポートは、この規則で定義します。ここでは、ロードバランサーの規則を作成します。

ロードバランサーの [バックエンドプール] ページの [設定] で、 [負荷分散規則] を選択して、 [追加] を選択します。

[負荷分散規則の追加] ページで、次の表の情報を入力します。

設定	Value
名前	myHTTPRule
IP バージョン	IPv4
フロントエンド IP アドレス	LoadBalancerFrontEnd
Protocol	TCP
Port	80
バックエンドポート	80
バックエンドプール	myBackendPool
正常性プローブ	myHealthProbe
セッション永続化	なし
アイドルタイムアウト (分)	15
フローティング IP	無効

[追加] を選択します。

タスク 6: バックエンドサーバーを作成する

このセクションでは、ロードバランサーのバックエンドプールに対して 3 つの VM を作成し、それらの VM をバックエンドプールに追加してから、3 つの VM に IIS をインストールしてロードバランサーをテストします。

Azure portal で、右上の [Cloud Shell] アイコンを選択します。必要に応じて、シェルを構成します。
- [PowerShell] を選択します。
- [ストレージアカウントは必要ありません] と [サブスクリプション] を選択してから、[適用] を選択します。
- ターミナルが作成され、プロンプトが表示されるまで待ちます。
Cloud Shell 画面のツールバーで、[ファイルの管理] アイコンを選択し、ドロップダウンメニューで [アップロード] を選択して、azuredeploy.json と azuredeploy.parameters.json というファイルを Cloud Shell のホームディレクトリにアップロードします。

注: 自分のサブスクリプションで作業している場合、テンプレートファイルは GitHub ラボリポジトリで入手できます。
次の ARM テンプレートをデプロイして、この演習に必要な仮想ネットワーク、サブネット、VM を作成します。

注: 管理者パスワードを入力するように求められます。
```
$RGName = "IntLB-RG"

New-AzResourceGroupDeployment -ResourceGroupName $RGName -TemplateFile azuredeploy.json -TemplateParameterFile azuredeploy.parameters.json
```
注: これには、デプロイまでに数分かかります。

タスク 7: バックエンドプールに VM を追加する

Azure portal のホームページで、 [すべてのリソース] を選択して、リソースの一覧から [myIntLoadBalancer] を選択します。
[設定] で、[バックエンドプール] を選択し、[myBackendPool] を選択します。
[関連付け先] ボックスで、 [仮想マシン] を選択します。
[仮想マシン] で [追加] を選択します。
3 つの VM (myVM1、myVM2、myVM3) のチェックボックスをオンにして、 [追加] を選択します。
[myBackendPool] ページで、 [保存] をクリックします。

タスク 8: ロードバランサーをテストする

このセクションでは、テスト VM を作成し、ロードバランサーをテストします。

テスト VM を作成する

注: 手順と Azure portal インターフェイスとで若干の違いが見られる場合がありますが、中心概念は同じです。

Azure ホームページのグローバル検索に、「仮想マシン」と入力して、[サービス] の下の仮想マシンを選択します。

[基本] タブで、 [+ 作成; + 仮想マシン] を選択し、以下の表の情報を使用して、最初の VM を作成します。

設定	Value
サブスクリプション	サブスクリプションを選択します。
Resource group	IntLB-RG
仮想マシン名	myTestVM
リージョン	(米国) 米国西部
可用性のオプション	インフラストラクチャ冗長は必要ありません
セキュリティの種類	Standard
Image	[すべてのイメージを表示] –> [Datacenter for Windows Server 2019]
サイズ	Standard_DS2_v3 - 2 vcpu、8 GiB メモリ
ユーザー名	TestUser
パスワード	セキュリティで保護されたパスワードを指定する
パスワードの確認	セキュリティで保護されたパスワードを指定する

[次へ:ディスク] を選択して、 [次へ:ネットワーク] を選択します。

[ネットワーク] タブで、以下の表の情報を使用してネットワーク設定を構成します。

設定	Value
仮想ネットワーク	IntLB-VNet
Subnet	myBackendSubnet
パブリック IP	[なし] に変更する
NIC ネットワークセキュリティグループ	詳細
ネットワークセキュリティグループを構成する	既存の [(新規)myTestVMNSG] のまま
負荷分散	なし (またはオフ)

Review + create を選択します。
［作成］ を選択します
次のタスクに進む前に、この最後の VM がデプロイされるのを待ちます。

テスト VM に接続してロードバランサーをテストする

Azure portal のホームページで、 [すべてのリソース] を選択して、リソースの一覧から [myIntLoadBalancer] を選択します。
[概要] ページで、プライベート IP アドレスをメモするか、クリップボードにコピーします。注: プライベート IP アドレスを表示するには、 [もっと見る] を選択しなくてはならない場合があります。
[ホーム] を選択してから、Azure portal ページで [すべてのリソース] を選択して、先ほど作成した myTestVM 仮想マシンを選択します。
[概要] ページで [接続] 、 [要塞] の順に選択します。
[Bastion を使用する] を選択します。
[ユーザー名] ボックスに「TestUser」と入力して、 [パスワード] ボックスに、展開中に指定したパスワードを入力して、 [接続] を選択します。
[myTestVM] ウィンドウが別のブラウザータブで開きます。
[ネットワーク] ペインが表示されたら、 [はい] を選択します。
タスクバーの [Internet Explorer] アイコンをクリックして、Web ブラウザーを開きます。
[Internet Explorer 11 の設定] ダイアログボックスで、 [OK] を選択します。
前の手順のプライベート IP アドレス (例: 10.1.0.4) をブラウザーのアドレスバーに入力し (または貼り付け)、Enter キーを押します。
IIS Web サーバーの既定の Web ホームページがブラウザーウィンドウに表示されます。バックエンドプール内の 3 つの仮想マシンの 1 つによって応答が返されます。
ブラウザーで更新ボタンを数回選択すると、内部ロードバランサーのバックエンドプール内の異なる VM からランダムに応答が返されるのを確認できます。

タスク 9: Log Analytics ワークスペースを作成する

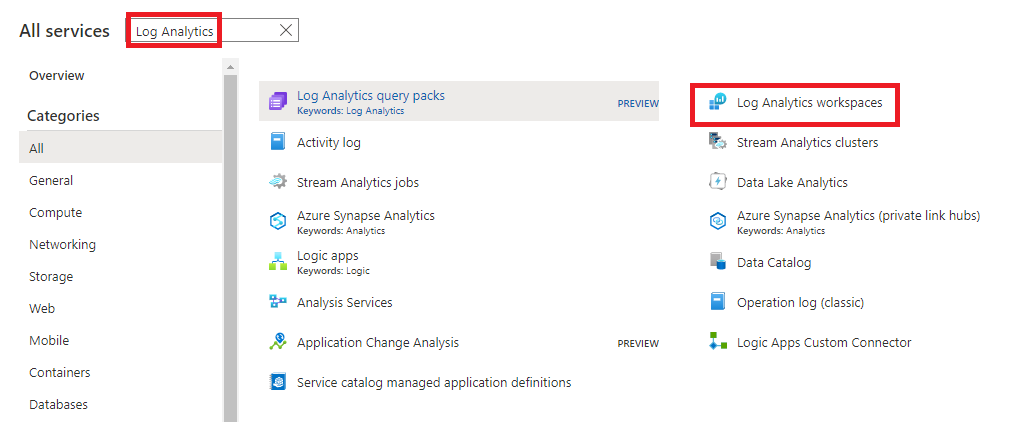

Azure portal のホームページで [すべてのサービス] を選択して、ページ上部の検索ボックスに [Log Analytics] と入力して、 [Log Analytics ワークスペース] を選択します。
［作成］ を選択します

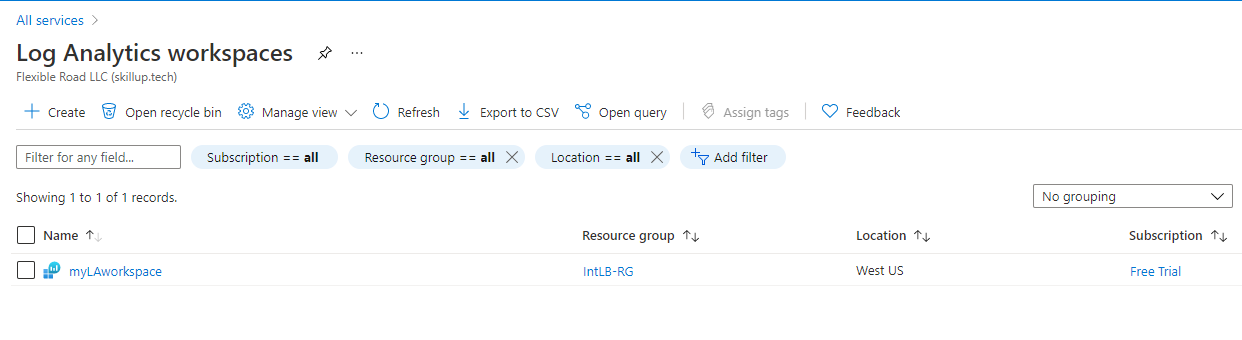

[Log Analytics ワークスペースの作成] ページの [基本] タブで、以下の表の情報を使用してワークスペースを作成します。

設定	Value
サブスクリプション	サブスクリプションを選択します。
Resource group	IntLB-RG
名前	myLAworkspace
リージョン	米国西部

[確認および作成] を選択し、 [作成] を選択します。

タスク 10: [機能依存] ビューを使う

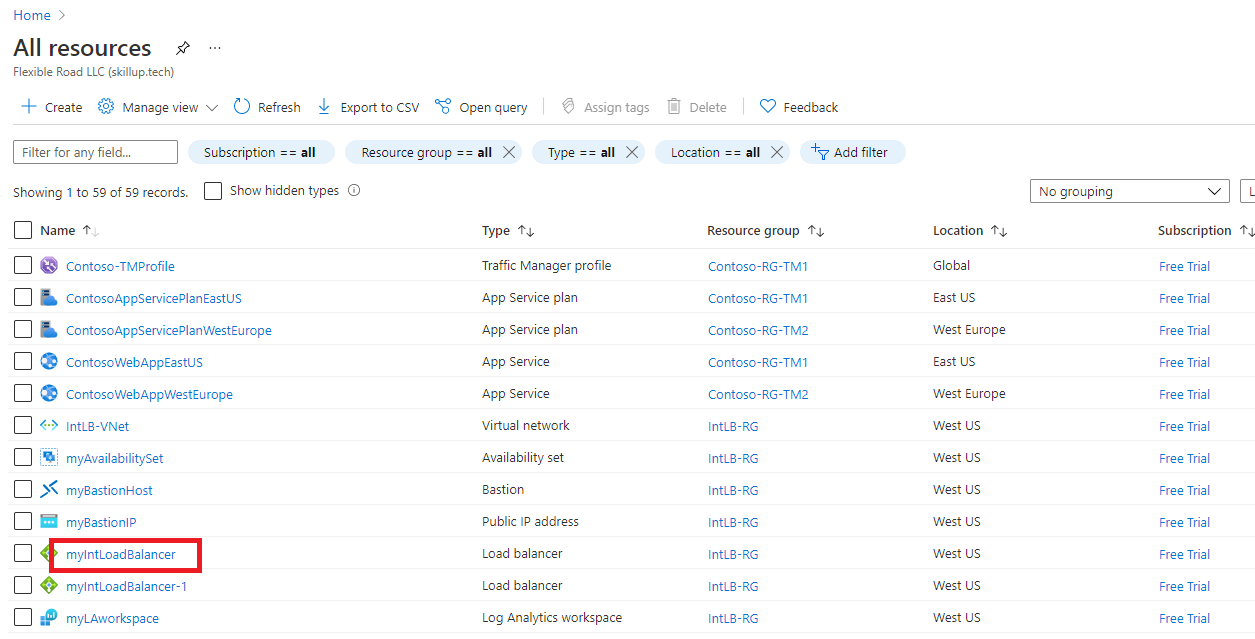

Azure portal のホームページで、 [すべてのリソース] を選択して、リソースの一覧で [myIntLoadBalancer] を選択します。
[監視] で [分析情報] を選択します。
ページの右上隅にある [X] を選択して、ここで [メトリック] ウィンドウを閉じます。後でもう一度開きます。
このページビューは機能依存ビューと呼ばれ、このビューでは、選択したネットワークリソース (この場合はロードバランサー) のトポロジを示す便利な対話型の図が表示されます。 Standard Load Balancer の場合、バックエンドプールのリソースは正常性プローブの状態で色分けされ、トラフィックを処理するためのバックエンドプールの現在の可用性が示されます。
ページの右下隅にある [拡大 (+)] ボタンと [縮小 (-)] ボタンを使用して、トポロジ図を拡大および縮小します (または、マウスホイールがある場合はそれを使用できます)。トポロジ図をページの周りにドラッグして移動することもできます。
図の LoadBalancerFrontEnd コンポーネントにカーソルを合わせてから、myBackendPool コンポーネントにカーソルを合わせます。
これらのポップアップウィンドウのリンクを使用して、これらのロードバランサーコンポーネントに関する情報を表示し、それぞれの Azure portal ウィンドウを開くことができます。
トポロジ図の .SVG ファイルコピーをダウンロードするには、 [トポロジのダウンロード] を選択し、ファイルを [ダウンロード] フォルダーに保存します。

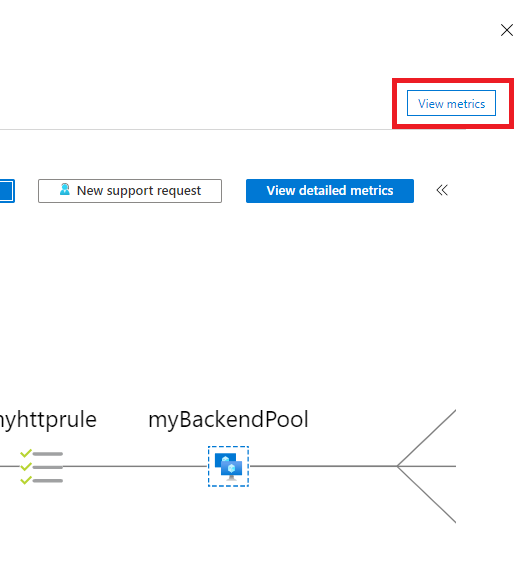

右上隅にある [メトリックの表示] を選択して、画面の右側にあるメトリックウィンドウを再度開きます。

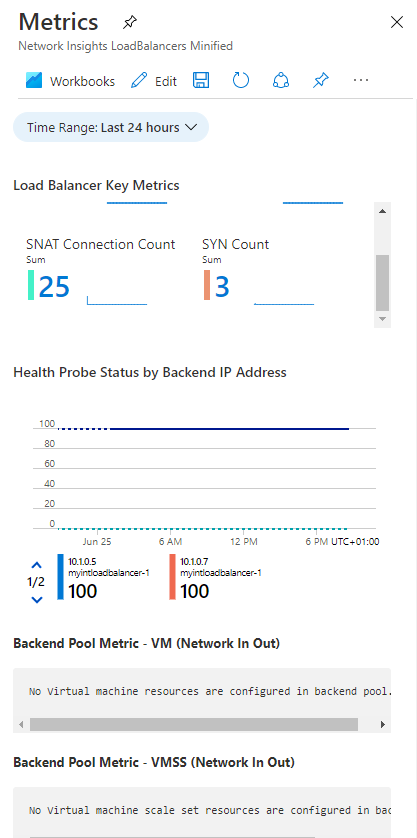

[メトリック] ウィンドウには、このロードバランサーリソースのいくつかの主要なメトリックが棒グラフと折れ線グラフの形式で簡易表示されます。

タスク 11: 詳細なメトリックを表示する

このネットワークリソースのより包括的なメトリックを表示するには、 [詳細なメトリックの表示] を選択します。

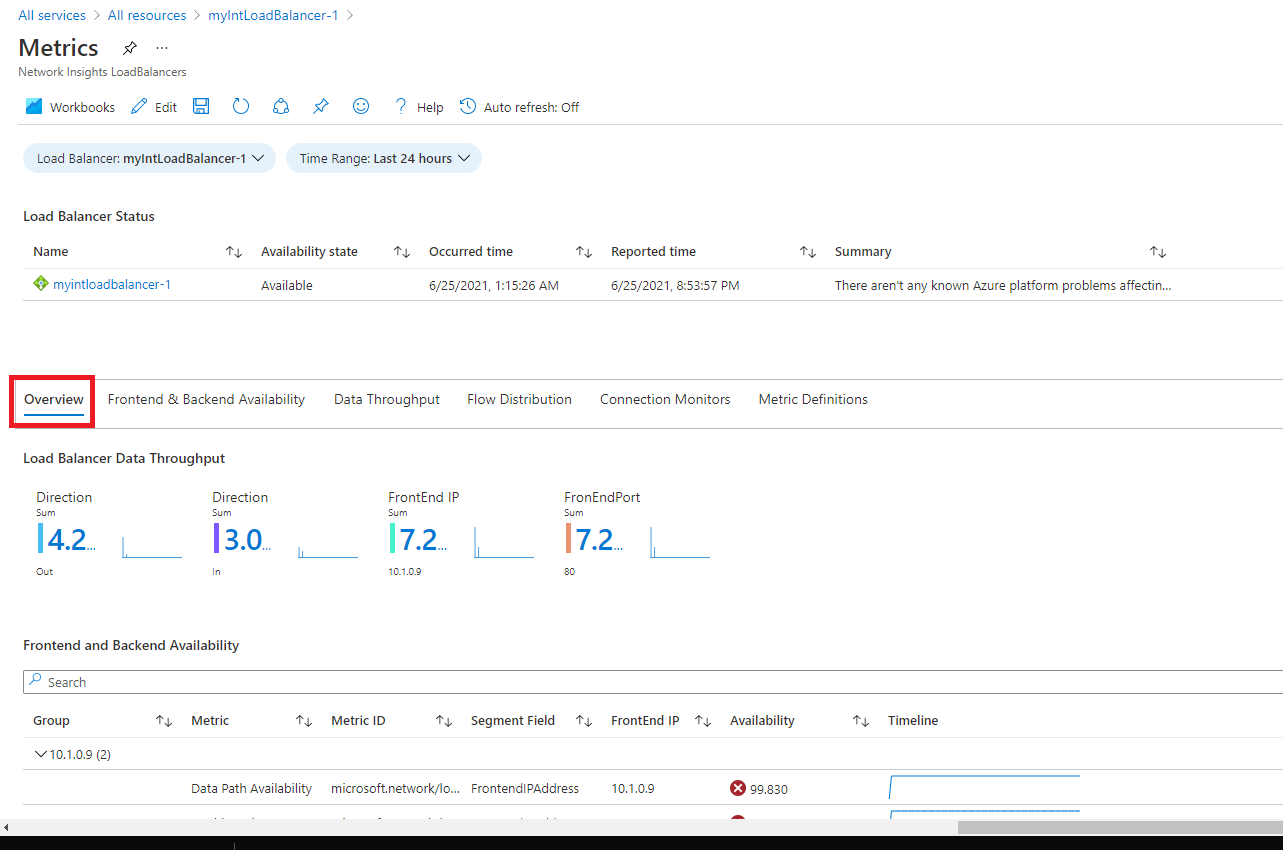

これにより、Azure Network Insights プラットフォームでサイズの大きい完全な [メトリック] ページが開きます。最初に表示されるタブは [概要] タブです。このタブには、ロードバランサーの可用性状態と、ロードバランサーに接続されている各フロントエンド IP の全体的なデータスループットとフロントエンドおよびバックエンドの可用性が表示されます。これらのメトリックにより、フロントエンド IP が応答可能かどうか、およびバックエンドプール内のコンピューティングインスタンスが着信接続に対して個別に応答可能かどうかが示されます。

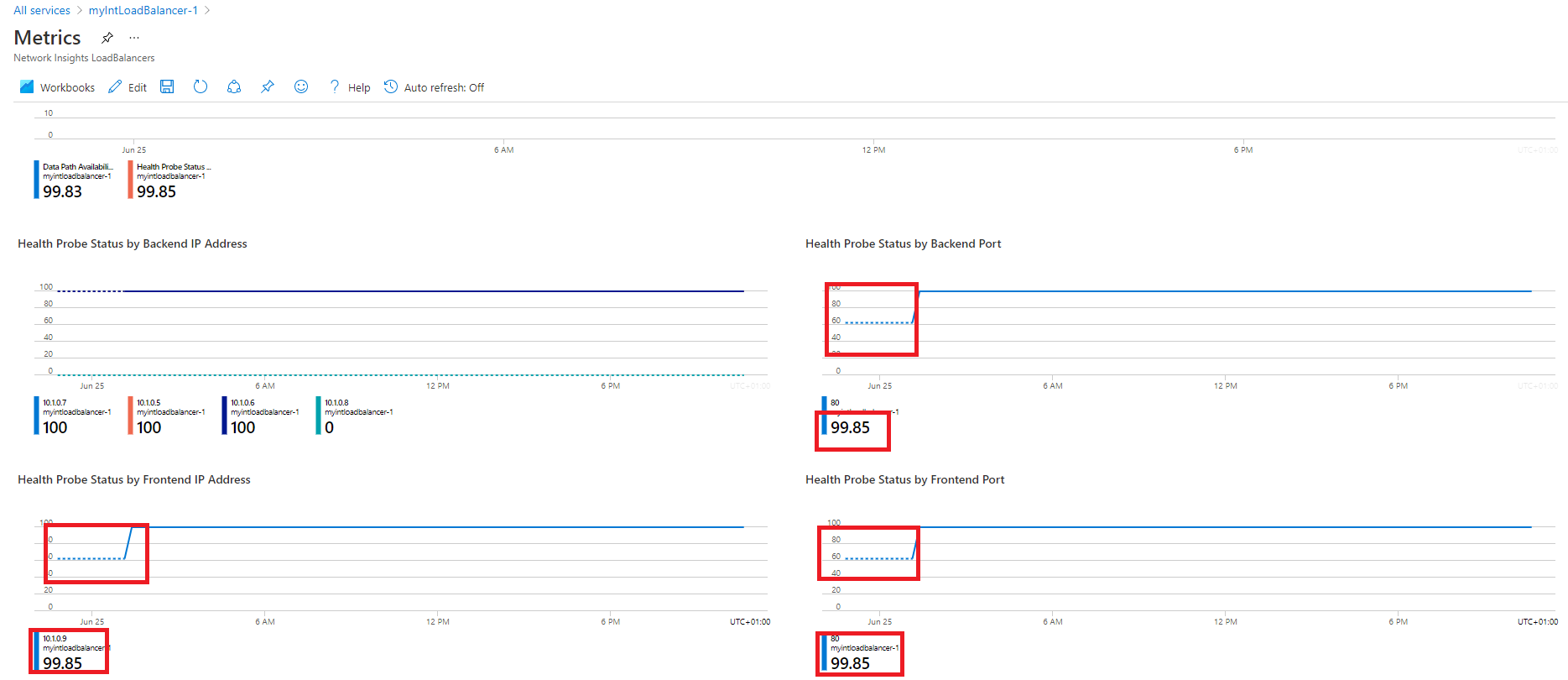

[フロントエンド & バックエンドの可用性] タブを選択し、ページを下にスクロールすると、[正常性プローブの状態] グラフが表示されます。これらの項目において 100 未満の値が表示される場合は、それらのリソースで何らかの障害が発生していることを示しています。

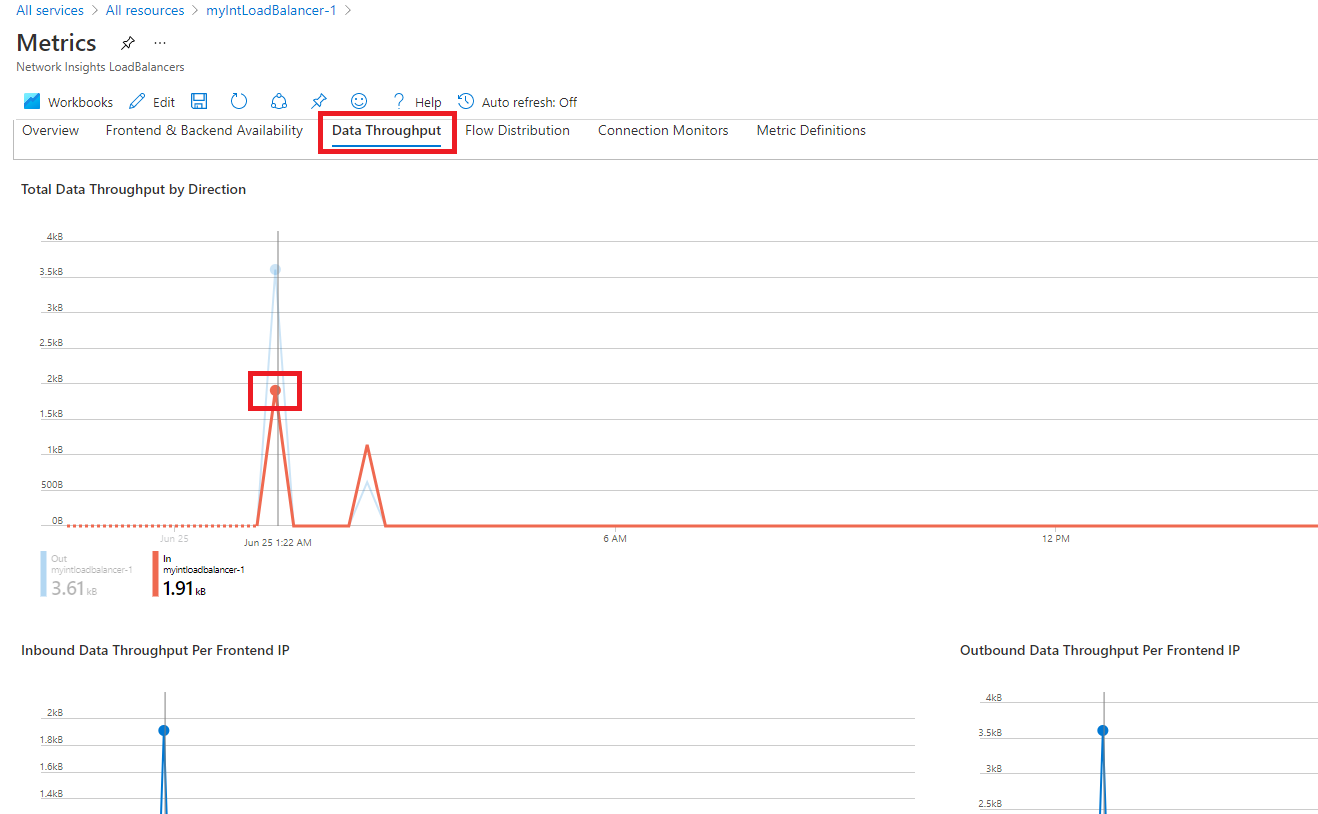

[データスループット] タブを選択し、ページを下にスクロールすると、他のデータスループットグラフが表示されます。
グラフの一部のデータポイントにカーソルを合わせると、値が変化してその時点での正確な値が表示されます。

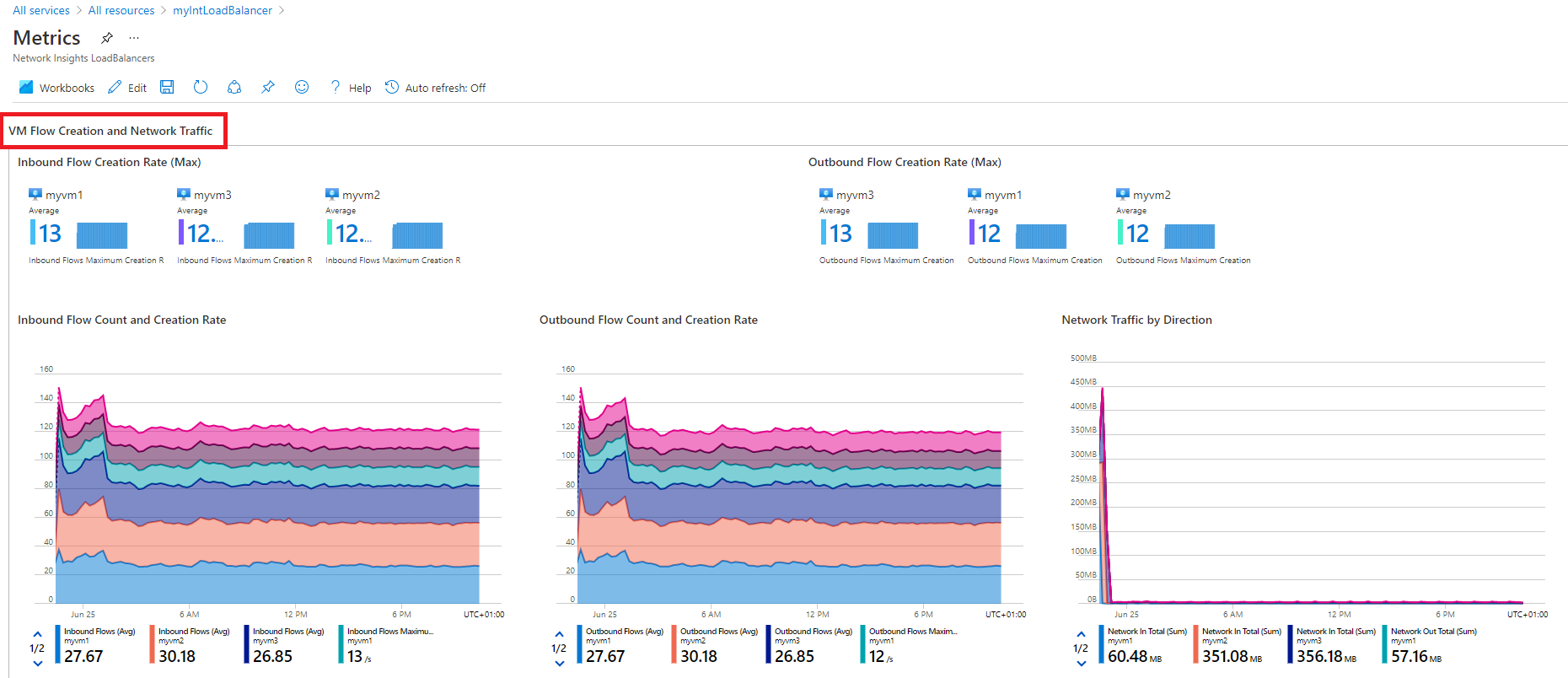

[フロー分布] タブを選択し、ページを下にスクロールすると、 [VM フロー作成およびネットワークトラフィック] セクションの下にグラフが表示されます。

タスク 12: リソース正常性を表示する

ロードバランサーリソースの正常性を表示するには、Azure portal のホームページで、 [すべてのサービス] を選択して、 [監視] を選択します。
[監視 > 概要] ページの左側のメニューで、 [サービス正常性] を選択します。
[サービス正常性 > サービスの問題] ページの左側のメニューで、 [リソース正常性] を選択します。

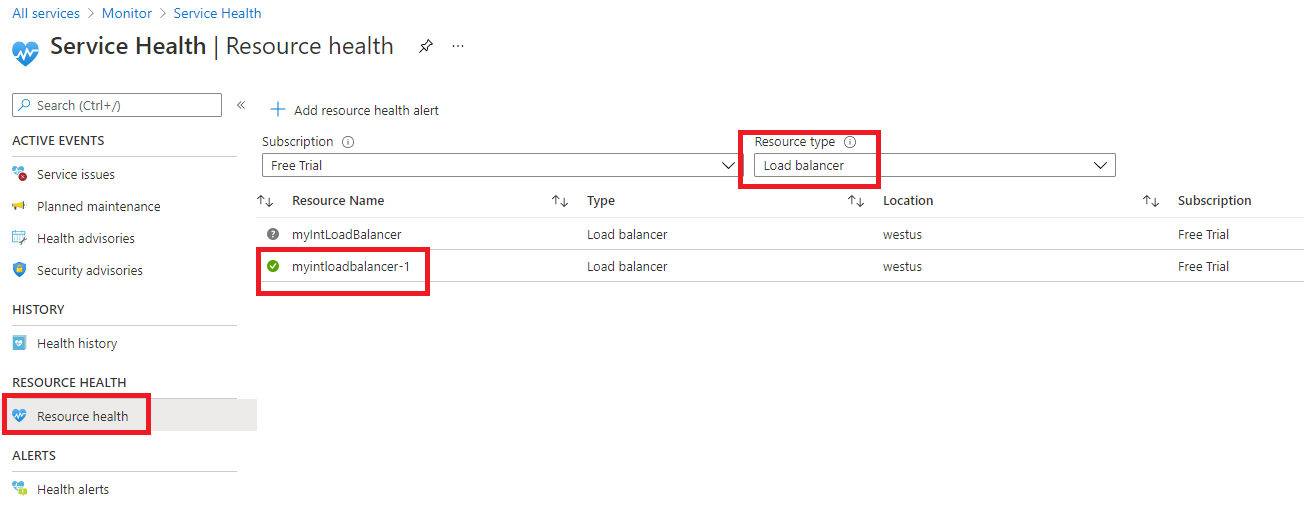

[サービス正常性 > リソース正常性] ページの [リソースの種類] ドロップダウンリストで、リストを下にスクロールし、[ロードバランサー] を選択します。
次に、一覧から対象のロードバランサーの名前を選択します。

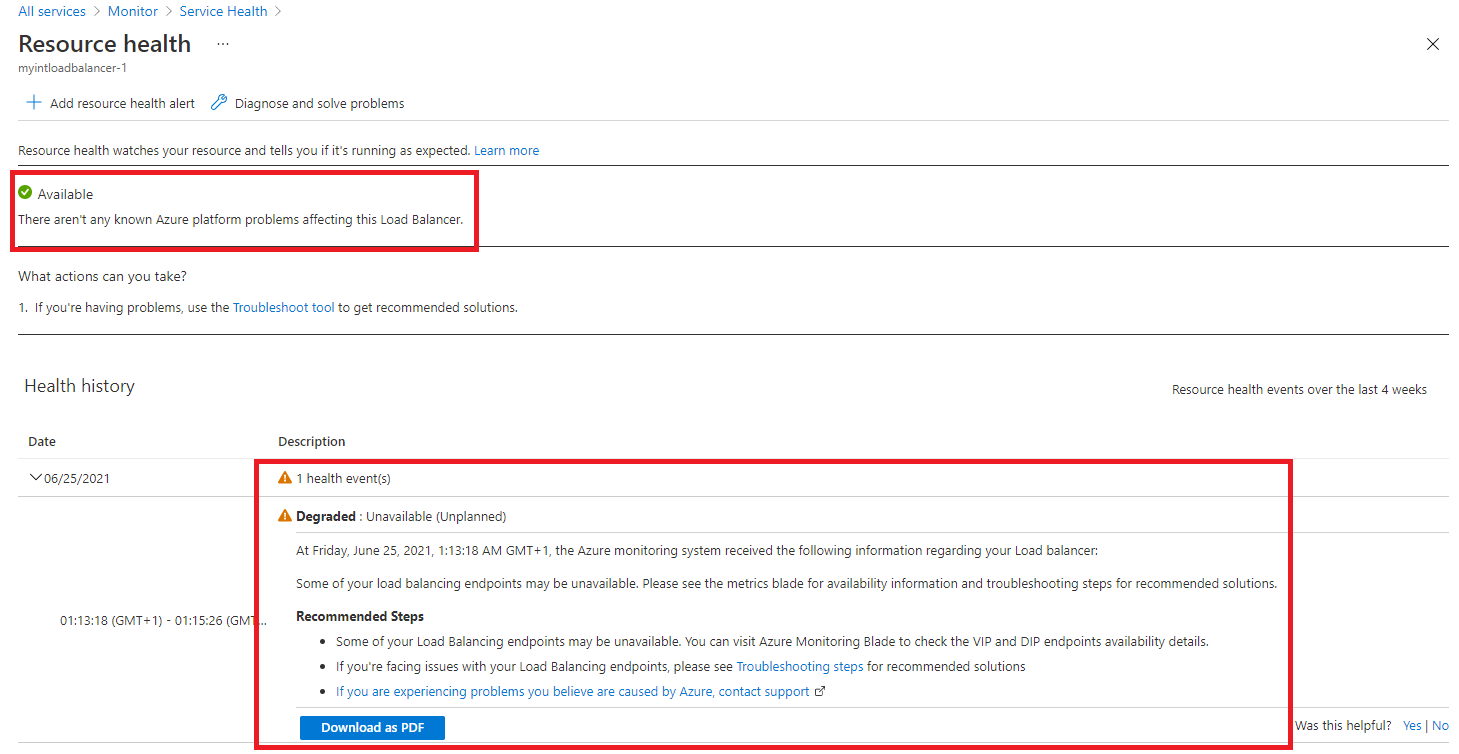

[リソース正常性] ページでは、ロードバランサーリソースに関する主要な可用性の問題を特定します。 [正常性の履歴] セクションにイベントがある場合は、正常性イベントを展開して、イベントの詳細を表示できます。イベントの詳細を PDF ファイルとして保存し、後で確認したりレポートしたりすることもできます。

タスク 13: 診断設定を構成する

Azure portal のホームページで [リソースグループ] を選択して、リストから [IntLB-RG] リソースグループを選択します。
[IntLB-RG] ページで、リソースの一覧から [myIntLoadBalancer] ロードバランサーリソースの名前をクリックします。

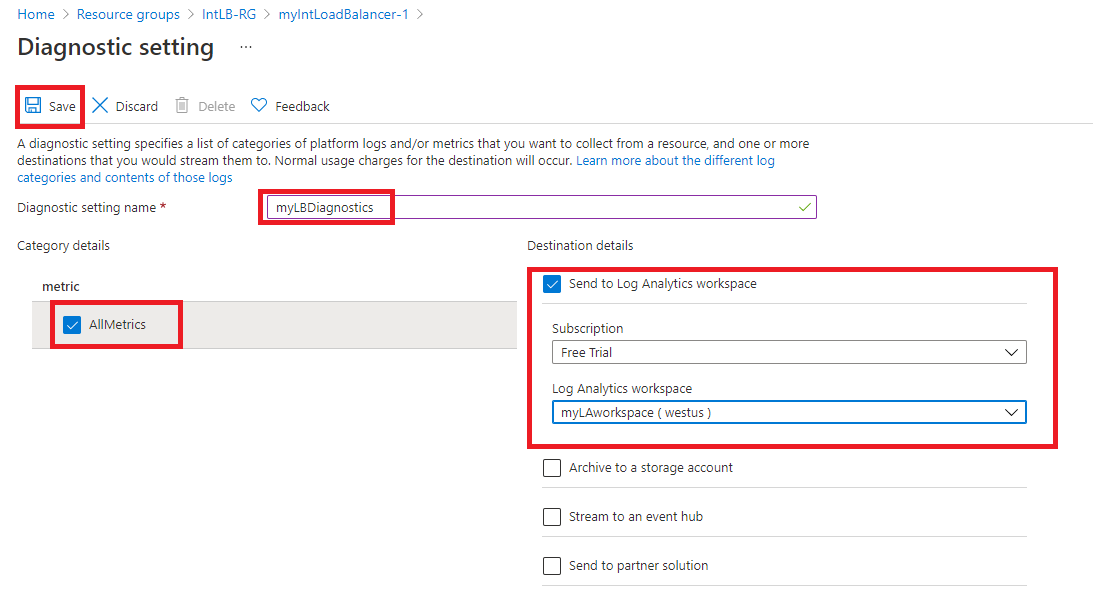

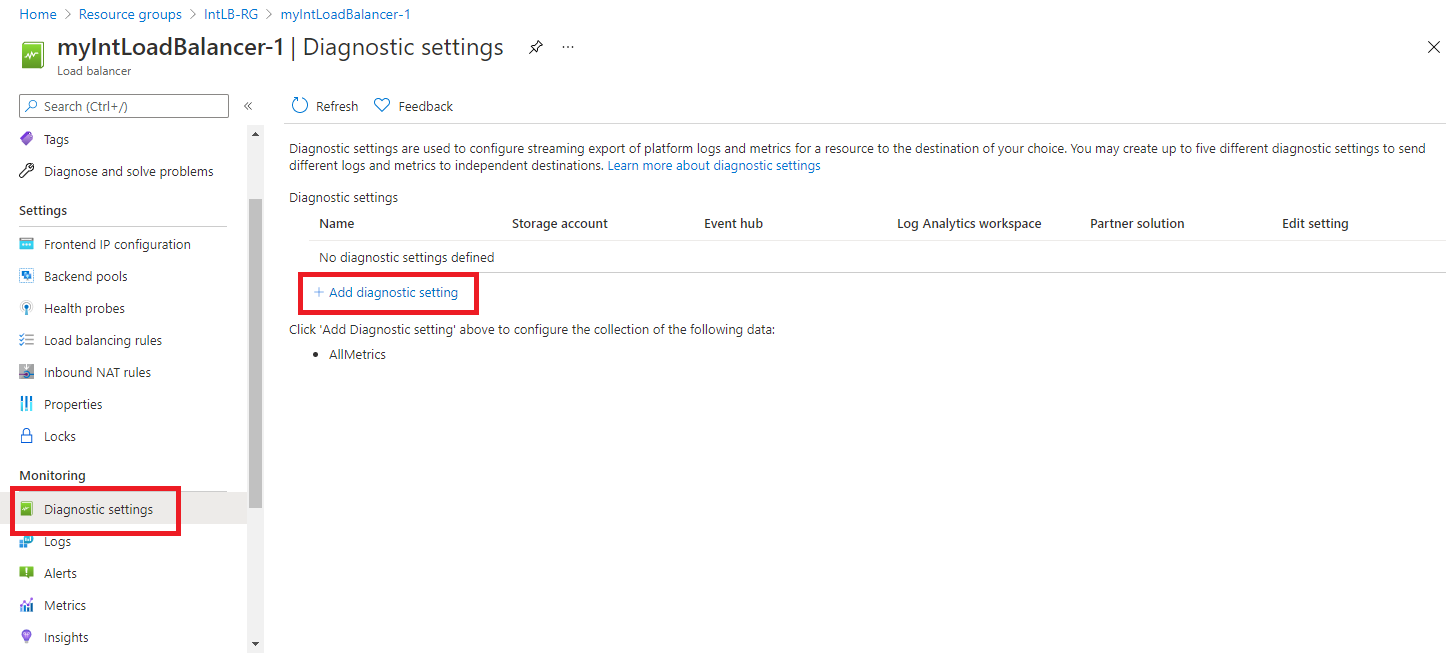

[監視] で、 [診断設定] を選択してから、 [診断設定の追加] を選択します。
[診断設定] ページの名前ボックスに、「myLBDiagnostics」と入力します。
[AllMetrics] チェックボックスを選択してから、[Log Analytics ワークスペースに送信する] チェックボックスをオンにします。
リストからサブスクリプションを選択し、ワークスペースのドロップダウンリストから [myLAworkspace (westus)] を選択します。
[保存] を選択します。

リソースをクリーンアップする

注:新規に作成し、使用しなくなったすべての Azure リソースを削除することを忘れないでください。使用していないリソースを削除することで、予期しない料金が発生しなくなります。

Azure portal で、 [Cloud Shell] ペイン内に PowerShell セッションを開きます。
次のコマンドを実行して、このモジュールのラボ全体を通して作成したすべてのリソースグループを削除します。
```
Remove-AzResourceGroup -Name 'IntLB-RG' -Force -AsJob
```

注:このコマンドは非同期で実行されるため (-AsJob パラメーターによって決定されます)、同じ PowerShell セッション内で直後に別の PowerShell コマンドを実行できますが、リソースグループが実際に削除されるまでに数分かかります。
