M04-ユニット 6 Azure portal を使用して Traffic Manager プロファイルを作成する

演習のシナリオ

この演習では、架空の組織 Contoso Ltd の Web アプリケーションに高い可用性をもたらす Traffic Manager プロファイルを作成します。

メモ: このラボをご自分のペースでクリックして進めることができる、 ラボの対話型シミュレーション が用意されています。対話型シミュレーションとホストされたラボの間に若干の違いがある場合がありますが、示されている主要な概念とアイデアは同じです。

推定時間: 35 分

2 つの異なるリージョン (米国東部と西ヨーロッパ) にデプロイされた Web アプリケーションの 2 つのインスタンスを作成します。米国東部リージョンは Traffic Manager のプライマリエンドポイントとして、西ヨーロッパリージョンはフェールオーバーエンドポイントとして機能します。

その後、エンドポイントの優先度に基づいて、Traffic Manager プロファイルを作成します。このプロファイルにより、Web アプリケーションが実行されているプライマリサイトにユーザートラフィックが誘導されます。 Traffic Manager では Web アプリケーションを継続的に監視し、米国東部のプライマリサイトが使用できない場合は、西ヨーロッパのバックアップサイトに自動的にフェールオーバーします。

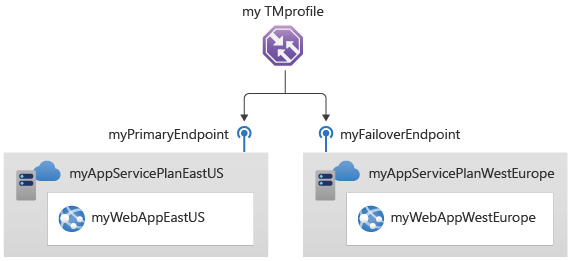

以下の概略図は、この演習でデプロイする環境を示しています。

この演習では、以下のことを行います。

タスク 1: Web アプリを作成する
タスク 2: Traffic Manager プロファイルを作成する
タスク 3:Traffic Manager エンドポイントの追加
タスク 4: Traffic Manager プロファイルをテストする

タスク 1: Web アプリを作成する

このセクションでは、2 つの異なる Azure リージョンにデプロイされた Web アプリケーションの 2 つのインスタンスを作成します。

Azure portal のホームページで、[リソースの作成] を選択し、[Web アプリ] を選択します (このリソースの種類がページに表示されていない場合は、ページの上部にある [検索] ボックスを使用してそれを検索し、選択します)。

[Web アプリの作成] ページの [基本] タブで、次の表の情報を使用して最初の Web アプリケーションを作成します。

設定	Value
サブスクリプション	サブスクリプションを選択します。
Resource group	[新規作成] を選択名前: Contoso-RG-TM1
名前	ContosoWebAppEastUSxx (xx は、名前を一意にするための自分のイニシャルです)
発行	コード
ランタイムスタック	ASP.NET V4.8
オペレーティングシステム	Windows
リージョン	米国東部
Windows プラン	[新規作成] を選択名前: ContosoAppServicePlanEastUS
料金プラン	Standard S1 100 total ACU, 1.75-GB memory

[監視] タブを選択します。
[監視] タブの [Application Insights を有効にする] で、[いいえ] のオプションを選択します。

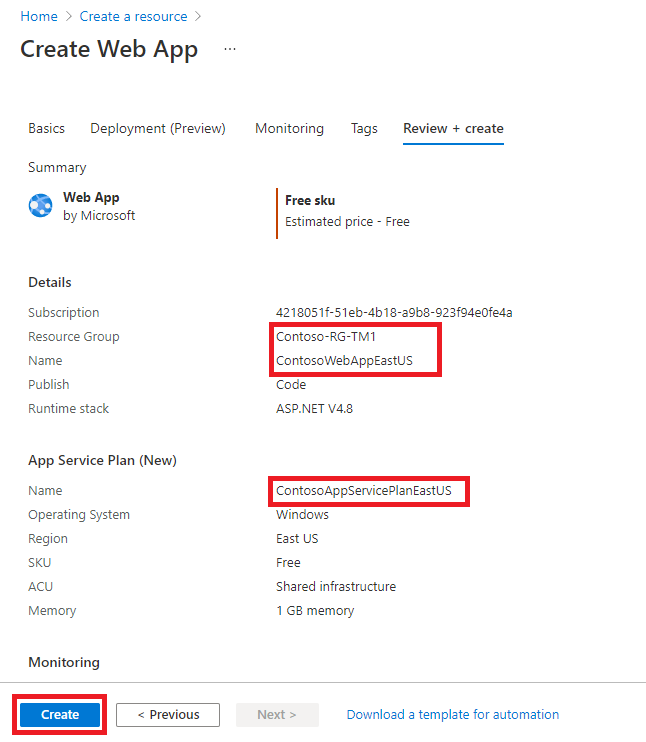

Review + create を選択します。
作成を選択します。 Web アプリが正常にデプロイされると、既定の Web サイトが作成されます。

前述の手順 1 から 6 を繰り返して、2 つ目の Web アプリを作成します。以下の表の情報を除き、前と同じ設定を使用します。

設定	Value
Resource group	[新規作成] を選択名前: Contoso-RG-TM2
名前	ContosoWebAppWestEuropexx (xx は、名前を一意にするための自分のイニシャルです)
リージョン	“西ヨーロッパ”
Windows プラン	[新規作成] を選択名前: ContosoAppServicePlanWestEurope

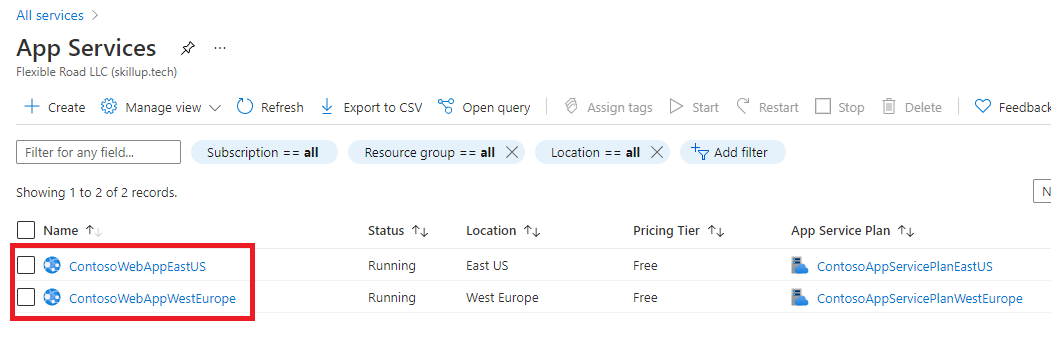

Azure のホームページで、[すべてのサービス] を選択し、左側のナビゲーションメニューで [Web] を選択してから、[App Services] を選択します。
2 つの新しい Web アプリが一覧に表示されます。

タスク 2: Traffic Manager プロファイルを作成する

次は、エンドポイントの優先度に基づいてユーザートラフィックを誘導する Traffic Manager プロファイルを作成します。

Azure portal のホームページで [リソースの作成] を選択します。

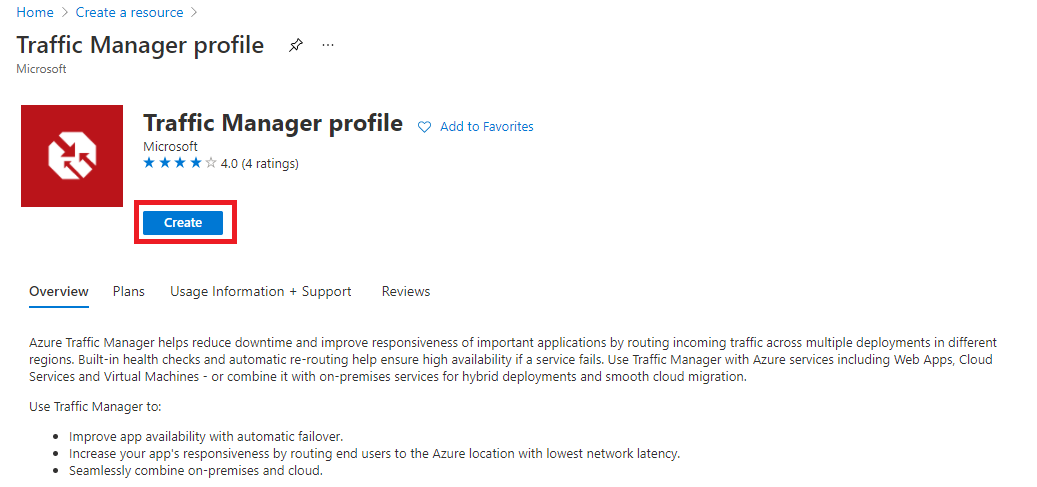

ページの上部にある検索ボックスに、「Traffic Manager プロファイル」と入力して、ポップアップリストからそれを選択します。
作成を選択します。

[Traffic Manager プロファイルの作成] ページで、以下の表の情報を使用して、Traffic Manager プロファイルを作成します。

設定	Value
名前	Contoso-TMProfilexx (xx は、名前を一意にするための自分のイニシャルです)
ルーティング方法	優先順位
サブスクリプション	サブスクリプションを選択します。
Resource group	Contoso-RG-TM1
リソースグループの場所	米国東部

作成を選択します。

タスク 3: Traffic Manager エンドポイントを追加する

このセクションでは、すべてのユーザートラフィックをルーティングするプライマリエンドポイントとして、米国東部の Web サイトを追加します。次に、フェールオーバーエンドポイントとして、西ヨーロッパの Web サイトを追加します。プライマリエンドポイントが使用できなくなった場合、トラフィックは自動的にフェールオーバーエンドポイントにルーティングされます。

Azure portal のホームページで、[すべてのリソース] を選択し、リソースの一覧で [Contoso-TMProfile] を選択します。

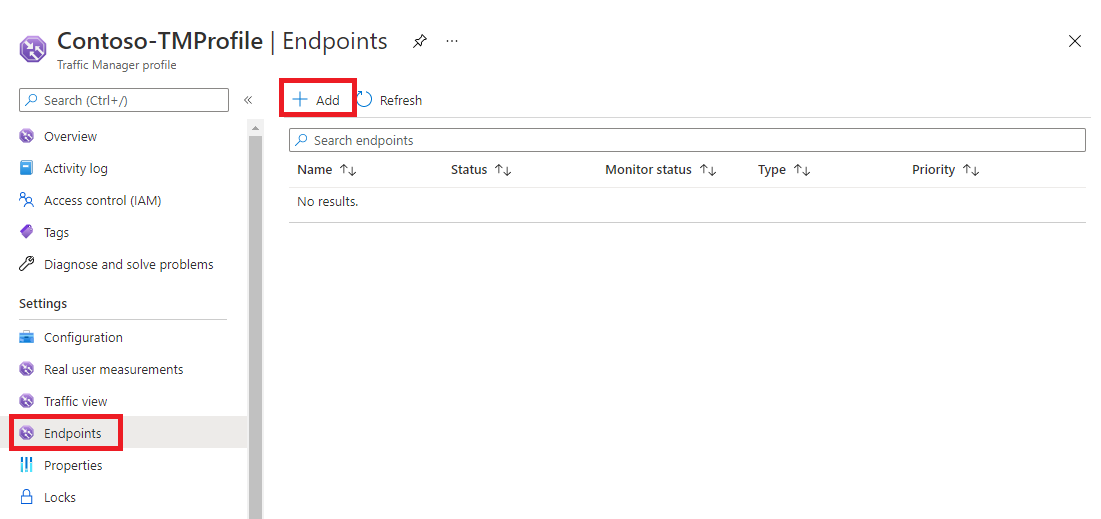

[設定] で、[エンドポイント] を選択し、[追加] を選択します。

[エンドポイントの追加] ページで、以下の表の情報を入力します。

設定	Value
Type	Azure エンドポイント
名前	myPrimaryEndpoint
ターゲットリソースの種類	App Service
ターゲットリソース	ContosoWebAppEastUS (米国東部)
優先度	1

[追加] を選択します。

前述の手順 2 から 4 を繰り返して、フェールオーバーエンドポイントを作成します。以下の表の情報を除き、前と同じ設定を使用します。

設定	Value
名前	myFailoverEndpoint
ターゲットリソース	ContosoWebAppWestEurope (西ヨーロッパ)
優先度	2

優先順位を 2 に設定すると、構成されたプライマリエンドポイントで異常が発生した場合に、トラフィックがこのフェールオーバーエンドポイントにルーティングされます。
[設定] で [構成] を選択してから、エンドポイントモニター設定の [プロトコル] を [HTTPS] に、 [ポート] を 443 に更新し、 [保存] を選択します。

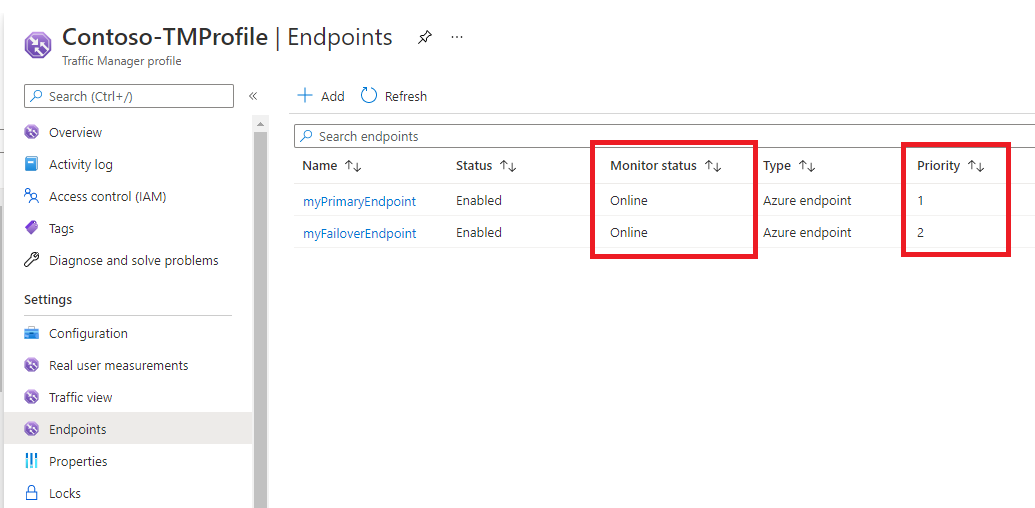

2 つの新しいエンドポイントが Traffic Manager プロファイルに表示されます。数分後に [監視状態] が [オンライン] に変更される点に注目してください。

タスク 4: Traffic Manager プロファイルをテストする

このセクションでは、Traffic Manager プロファイルの DNS 名を確認し、プライマリエンドポイントが使用できなくなるように構成します。次に、Traffic Manager プロファイルによってトラフィックがフェールオーバーエンドポイントに正常に送信されているかどうかをテストするために、Web アプリが引き続き使用可能であることを確認します。

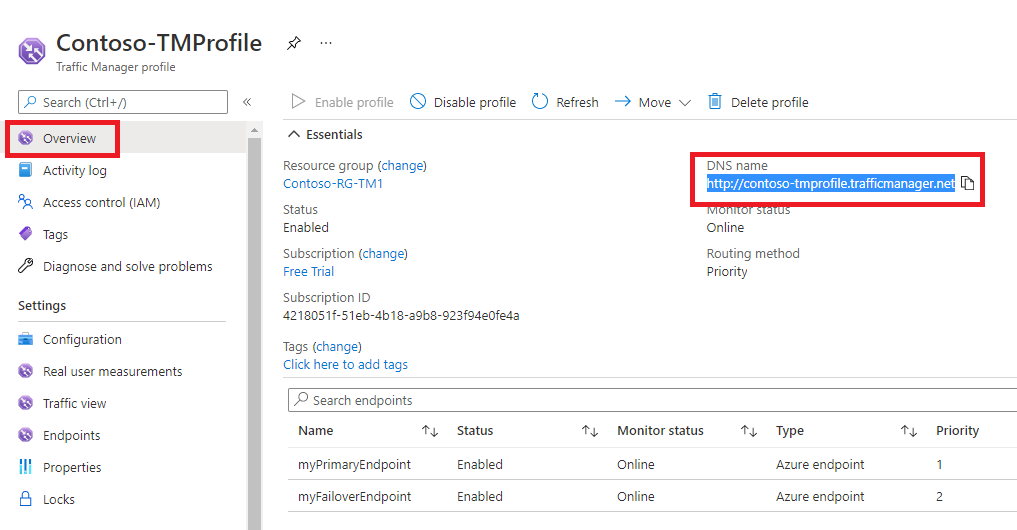

[Contoso-TMProfile] ページで、[概要] を選択します。
[概要] 画面で、DNS 名のエントリをクリップボードにコピーします (または、どこかに書き留めておきます)。
Web ブラウザーのタブを開き、DNS 名のエントリ (contoso-tmprofile.trafficmanager.net) をアドレスバーに貼り付け (または入力して)、Enter キーを押します。

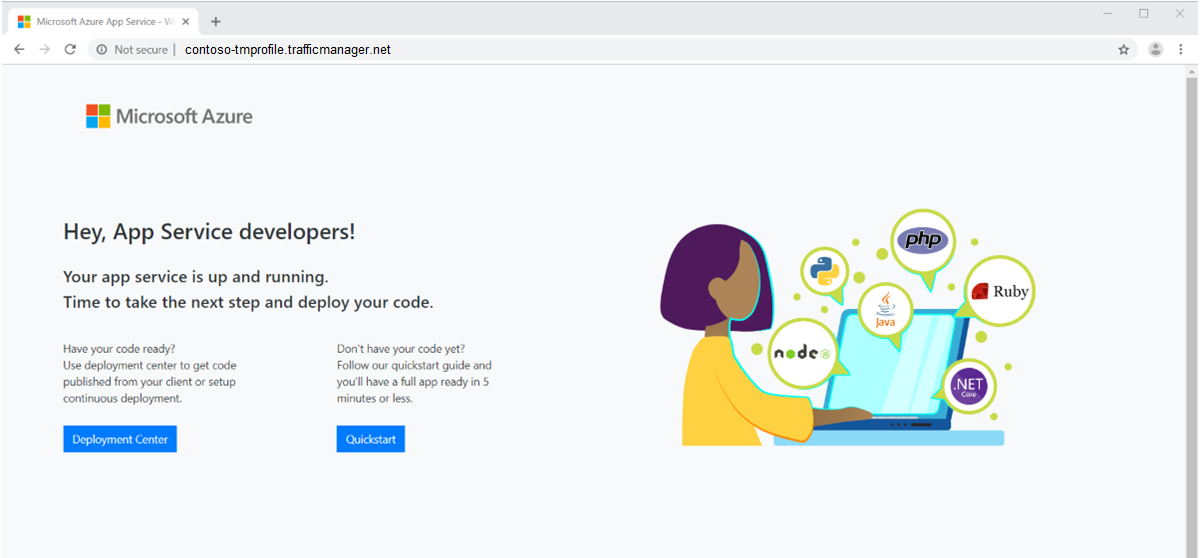

その Web アプリの既定の Web サイトが表示されます。 “ 404 Web サイトが見つかりません” というメッセージが表示された場合は、Contoso-TMProfilexx Traffic Manager のプロファイルの概要ページからプロファイルを無効化し、プロファイルを有効化します。その後、Web ページを更新します。
現時点では、[優先順位] が [1] に設定されているため、すべてのトラフィックがプライマリエンドポイントに送信されます。
フェールオーバーエンドポイントが正常に動作していることをテストするには、プライマリサイトを無効にする必要があります。
[Contoso-TMProfile] ページの [概要] 画面で、[myPrimaryEndpoint] を選択します。

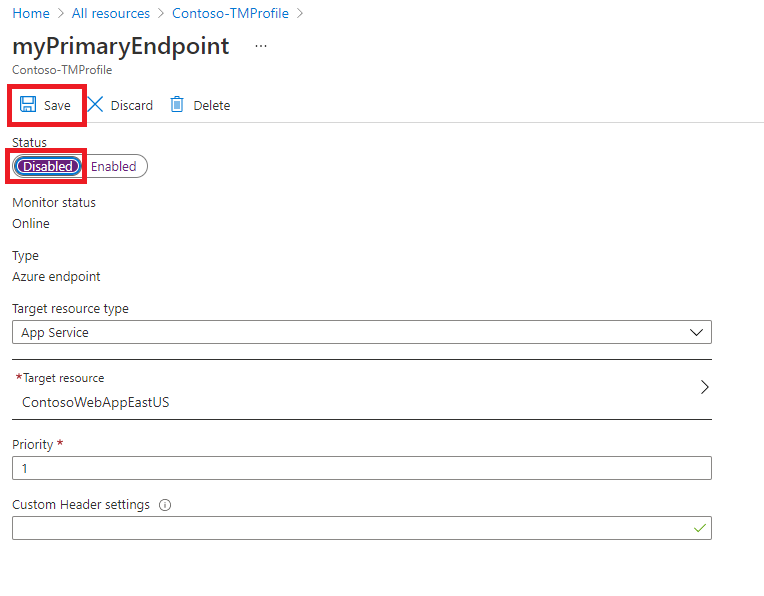

[myPrimaryEndpoint] ページの [状態] で、[無効] を選択し、[保存] を選択します。
[myPrimaryEndpoint] ページを閉じます (ページの右上隅にある [X] を選択します)。
これで [Contoso-TMProfile] ページで、myPrimaryEndpoint の [監視状態] が [無効] になっているはずです。
Web ブラウザーの新しいセッションを開き、DNS 名のエントリ (contoso-tmprofile.trafficmanager.net) をアドレスバーに貼り付け (または入力して)、Enter キーを押します。
Web アプリからまだ応答があることを確認します。プライマリエンドポイントを使用できなかったため、Web サイトを引き続き利用できるように、トラフィックが代わりにフェールオーバーエンドポイントにルーティングされました。

リソースをクリーンアップする

注:新規に作成し、使用しなくなったすべての Azure リソースを削除することを忘れないでください。使用していないリソースを削除することで、予期しない料金が発生しなくなります。

Azure portal で、 [Cloud Shell] ペイン内に PowerShell セッションを開きます。
次のコマンドを実行して、このモジュールのラボ全体を通して作成したすべてのリソースグループを削除します。
```
Remove-AzResourceGroup -Name 'Contoso-RG-TM1' -Force -AsJob
Remove-AzResourceGroup -Name 'Contoso-RG-TM2' -Force -AsJob
```
注:このコマンドは非同期で実行されるため (-AsJob パラメーターによって決定されます)、同じ PowerShell セッション内で直後に別の PowerShell コマンドを実行できますが、リソースグループが実際に削除されるまでに数分かかります。

Copilot を使用して学習を拡張する

Copilot は、Azure スクリプトツールの使用方法を学習するのに役立ちます。 Copilot は、ラボでは対象外の、またはさらに詳しい情報が必要な領域でも役立ちます。 Edge ブラウザーを開き、Copilot (右上) を選択するか、copilot.microsoft.com に移動します。次のプロンプトを試すには数分かかります。

Azure Traffic Manager を構成するための大まかな手順は何ですか?
Azure Load Balancer および Azure Traffic Manager を使用する状況を比較対照してください。
Traffic Manager ルーティングプロファイルとその使用すべき状況について説明してください。

自習トレーニングでさらに学習する

Azure Traffic Manager を使用してサービスの可用性とデータの局所性を強化する。このモジュールでは、Traffic Manager を使用してネットワークトラフィックを動的に分散させる方法について説明しています。
Azure での非 HTTP(S) トラフィックの負荷分散。このモジュールでは、Azure Traffic Manager とルーティング方法の実装について説明しています。

要点

以上でラボは完了です。このラボの要点は次のとおりです。

Azure Traffic Manager は、DNS ベースのトラフィックロードバランサーです。このサービスを使用すると、パブリックに公開されているアプリケーションへのトラフィックを世界各国の Azure リージョン全体に分散することができます。
Traffic Manager には、Traffic Manager が各エンドユーザーからのトラフィックを受信するエンドポイントを選択する方法を制御できるトラフィックルーティング方法が 6 つあります。いくつ挙げることができますか?
Traffic Manager プロファイルを入れ子にして、複数のトラフィックルーティング方法の利点を組み合わせることができます。入れ子になったプロファイルを使用すると、既定の Traffic Manager の動作をオーバーライドして、より大規模でより複雑なアプリケーションのデプロイに対応することができます。
