M02-ユニット 7 Azure portal を使用して仮想 WAN を作成する

演習のシナリオ

この演習では、Contoso 用の Virtual WAN を作成します。

仮想ネットワーク WAN アーキテクチャの図。

職務スキル

この演習では、以下のことを行います。

  • タスク 1: Virtual WAN を作成する
  • タスク 2:Azure portal を使用してハブを作成する
  • タスク 3: 仮想ハブに VNet を接続する

推定時間: 65 分 (最大 45 分のデプロイ待機時間を含む)

タスク 1: Virtual WAN を作成する

  1. ブラウザーから Azure portal に移動し、Azure アカウントでサインインします。

  2. ポータルで、検索ボックスに「Virtual WAN」と入力し、結果リストから「Virtual WAN」を選択します。

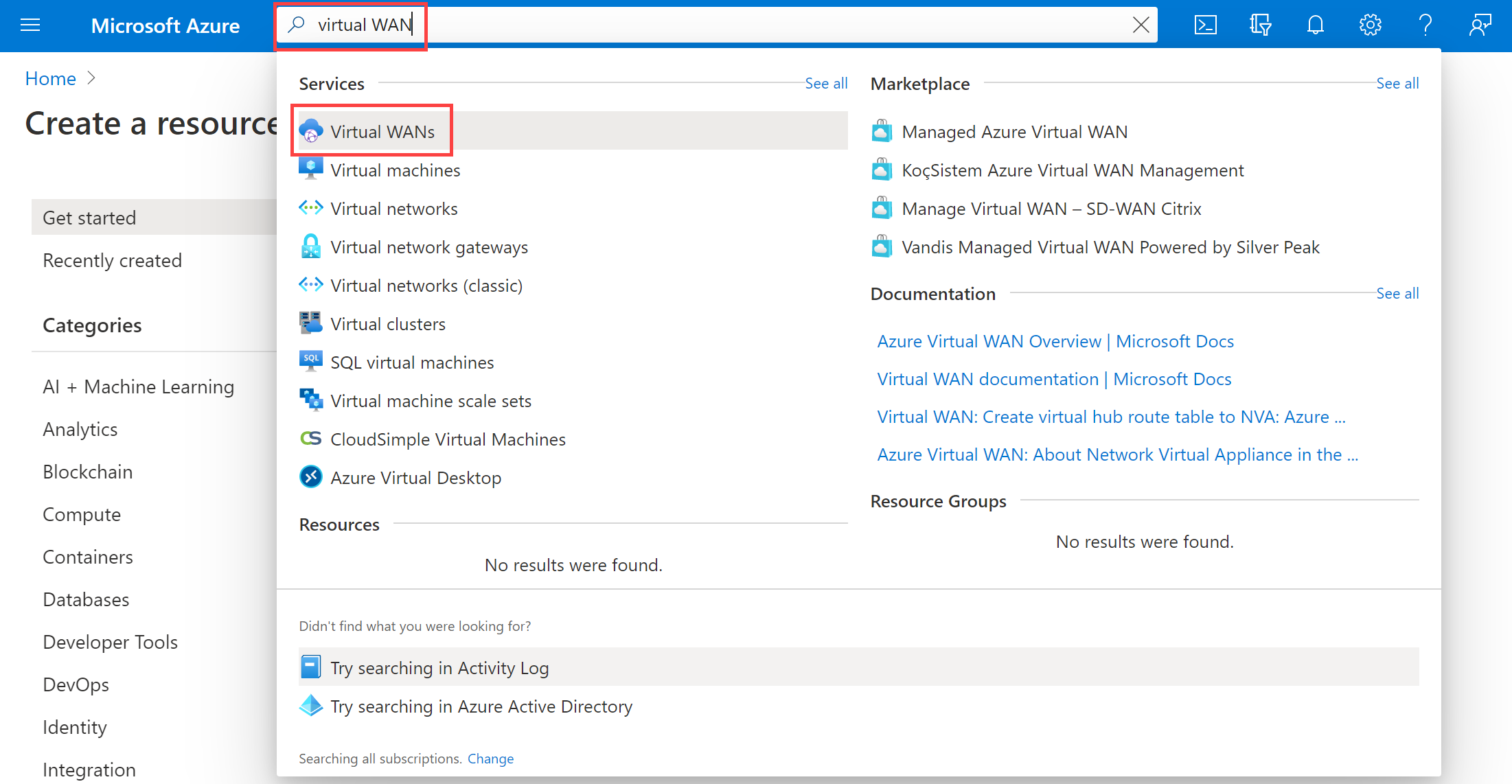

    Azure portal で仮想ネットワークを検索します。

  3. [Virtual WAN] ページで [+ 作成] を選択します。

  4. [WAN の作成] ページの [基本] タブで、次のフィールドに入力します。

    • サブスクリプション: 既存のサブスクリプションを使用する

    • リソース グループ: ContosoResourceGroup

    • リソース グループの場所: ドロップダウンからリソースの場所を選択します。 WAN はグローバルなリソースであり、特定のリージョンに存在するものではありません。 ただし、作成した WAN リソースを管理および検索するために、リージョンを選択する必要があります。

    • 名前: ContosoVirtualWAN

    • 種類: Standard

  5. フィールドへの入力が終了したら、[確認と作成] を選択します。

  6. 検証に合格したら、[作成] を選択して Virtual WAN を作成します。

タスク 2:Azure portal を使用してハブを作成する

ハブには、サイト間、ExpressRoute、またはポイント対サイト機能のためのゲートウェイを含めることができます。 仮想ハブ内にサイト間 VPN ゲートウェイを作成するには 30 分かかります。 ハブを作成する前に、Virtual WAN を作成する必要があります。

  1. 作成した仮想 WAN を探します。

  2. [Virtual WAN] ページの [接続] で、[ハブ] を選択します。

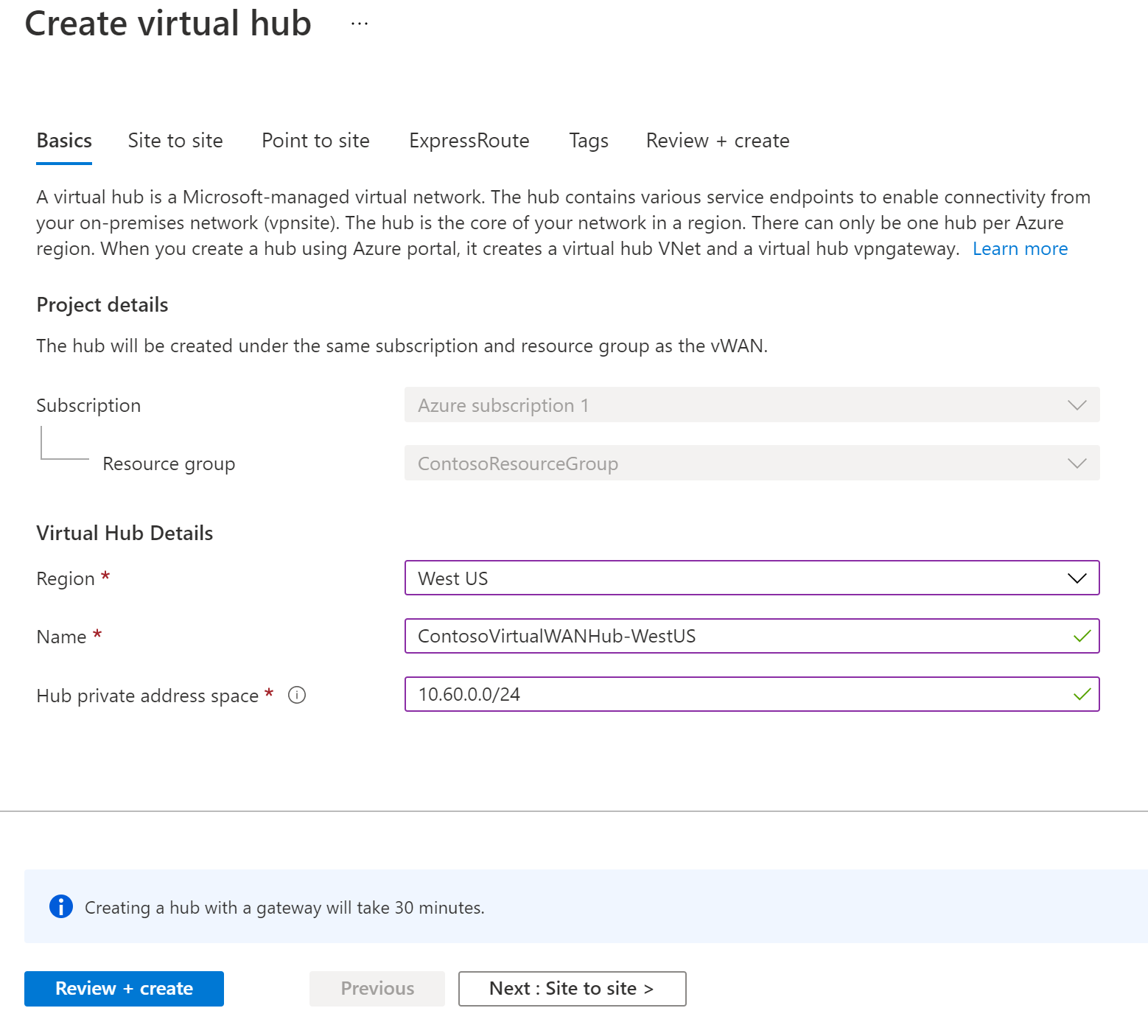

  3. [ハブ] ページで、[+ 新しいハブ] を選択して [仮想ハブを作成する] ページを開きます。 [仮想ハブの作成]、[基本] タブ。

  4. [仮想ハブを作成する] ページの [基本] タブで、次のフィールドを入力します。
    • リージョン: 米国西部
    • 名前: ContosoVirtualWANHub-WestUS
    • ハブ プライベート アドレス空間: 10.60.0.0/24
    • 仮想ハブの容量: 2 ルーティング インフラストラクチャ ユニット
    • ハブ ルーティングの基本設定: 既定値のままにします

  5. サイト間 を選択します。

  6. [サイト間] タブで、次のフィールドを入力します。
    • サイト間 (VPN Gateway) を作成しますか?: はい
    • [AS 番号] フィールドは編集できません。
    • ゲートウェイのスケール ユニット: 1 スケール ユニット = 500 Mbps x 2
    • ルーティングの優先順位: 既定値のままにします

  7. [確認と作成] を選択して検証します。

  8. [作成] を選択してハブを作成します。

  9. 30 分後に [更新] を実行して、 [ハブ] ページでハブを確認します。

タスク 3: 仮想ハブに VNet を接続する

  1. 作成した仮想 WAN を探します。

  2. ContosoVirtualWAN の [接続] で、[仮想ネットワーク接続] を選択します。

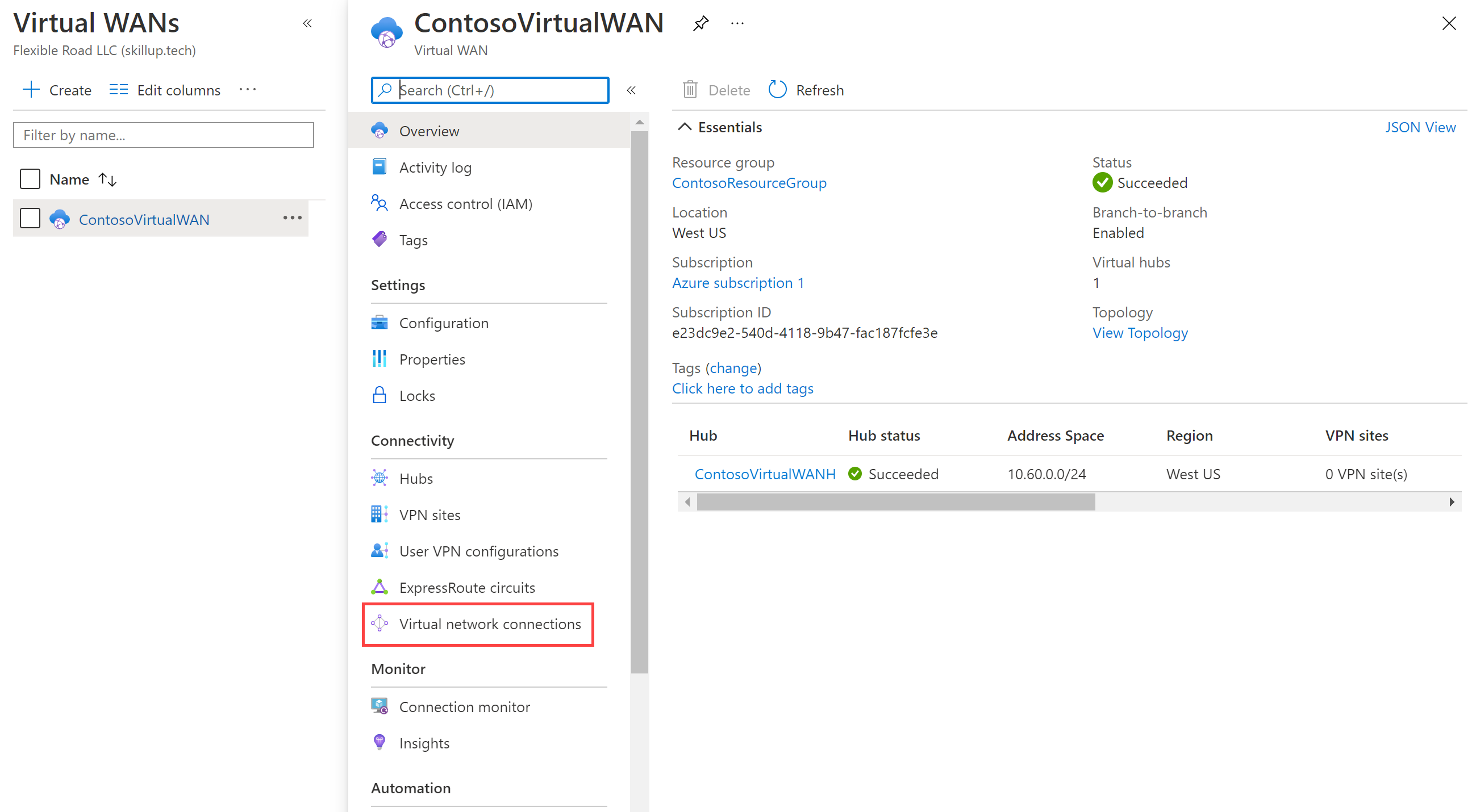

    仮想ネットワーク接続が強調表示されている Virtual WAN 構成ページ。

  3. [ContosoVirtualWAN 仮想ネットワーク接続] で、[+ 接続の追加] を選択します。

  4. [接続の追加] で、次の情報を使用して接続を作成します。

    • 接続名: ContosoVirtualWAN-to-ResearchVNet

    • ハブ: ContosoVirtualWANHub-WestUS

    • サブスクリプション: 変更なし

    • リソース グループ: ContosoResourceGroup

    • 仮想ネットワーク: ResearchVNet

    • 伝達しない: はい

    • ルート テーブルを関連付ける: 既定値

  5. ［作成］ を選択します

リソースをクリーンアップする

注:新規に作成し、使用しなくなったすべての Azure リソースを削除することを忘れないでください。 使用していないリソースを削除することで、予期しない料金が発生しなくなります。

  1. Azure portal で、 [Cloud Shell] ペイン内に PowerShell セッションを開きます。

  2. 次のコマンドを実行して、このモジュールのラボ全体を通して作成したすべてのリソース グループを削除します。

    Remove-AzResourceGroup -Name 'ContosoResourceGroup' -Force -AsJob

    注:このコマンドは非同期で実行されるため (-AsJob パラメーターによって決定されます)、同じ PowerShell セッション内で直後に別の PowerShell コマンドを実行できますが、リソース グループが実際に削除されるまでに数分かかります。

Copilot を使用して学習を拡張する

Copilot は、Azure スクリプト ツールの使用方法を学習するのに役立ちます。 Copilot は、ラボでは対象外の、またはさらに詳しい情報が必要な領域でも役立ちます。 Edge ブラウザーを開き、Copilot (右上) を選択するか、copilot.microsoft.com に移動します。 次のプロンプトを試すには数分かかります。

  • Azure VWAN はどの種類のネットワーク アーキテクチャを使用しますか?
  • Azure VWAN の Basic と Standard の違いは何ですか? 例を示します。
  • スクリプト ツールを使用して Azure VWAN を作成できますか?

自習トレーニングでさらに学習する

要点

以上でラボは完了です。 このラボの要点は次のとおりです。

  • Azure Virtual WAN は、ネットワーク、セキュリティ、ルーティングのさまざまな機能をまとめて、1 つの運用インターフェイスを提供するネットワーク サービスです
  • Virtual WAN アーキテクチャは、ブランチ、ユーザー、ExpressRoute 回路、仮想ネットワーク向けにスケールとパフォーマンスが組み込まれたハブおよびスポーク グループ アーキテクチャです。
  • 仮想 WAN には、サイト間、ポイント対サイト、ExpressRoute という 3 つの主なユース ケースがあります。
  • 仮想 WAN には、Basic (サイト間 VPN のみ) と Standard という 2 つの種類があります。
