M07: Unidad 6 Creación de un punto de conexión privado de Azure mediante Azure PowerShell

Escenario del ejercicio

Comience a trabajar con Azure Private Link usando un punto de conexión privado para conectarse de forma segura a una aplicación web de Azure. Hay muchas maneras de crear puntos de conexión, como el portal, la CLI, PowerShell, etc.

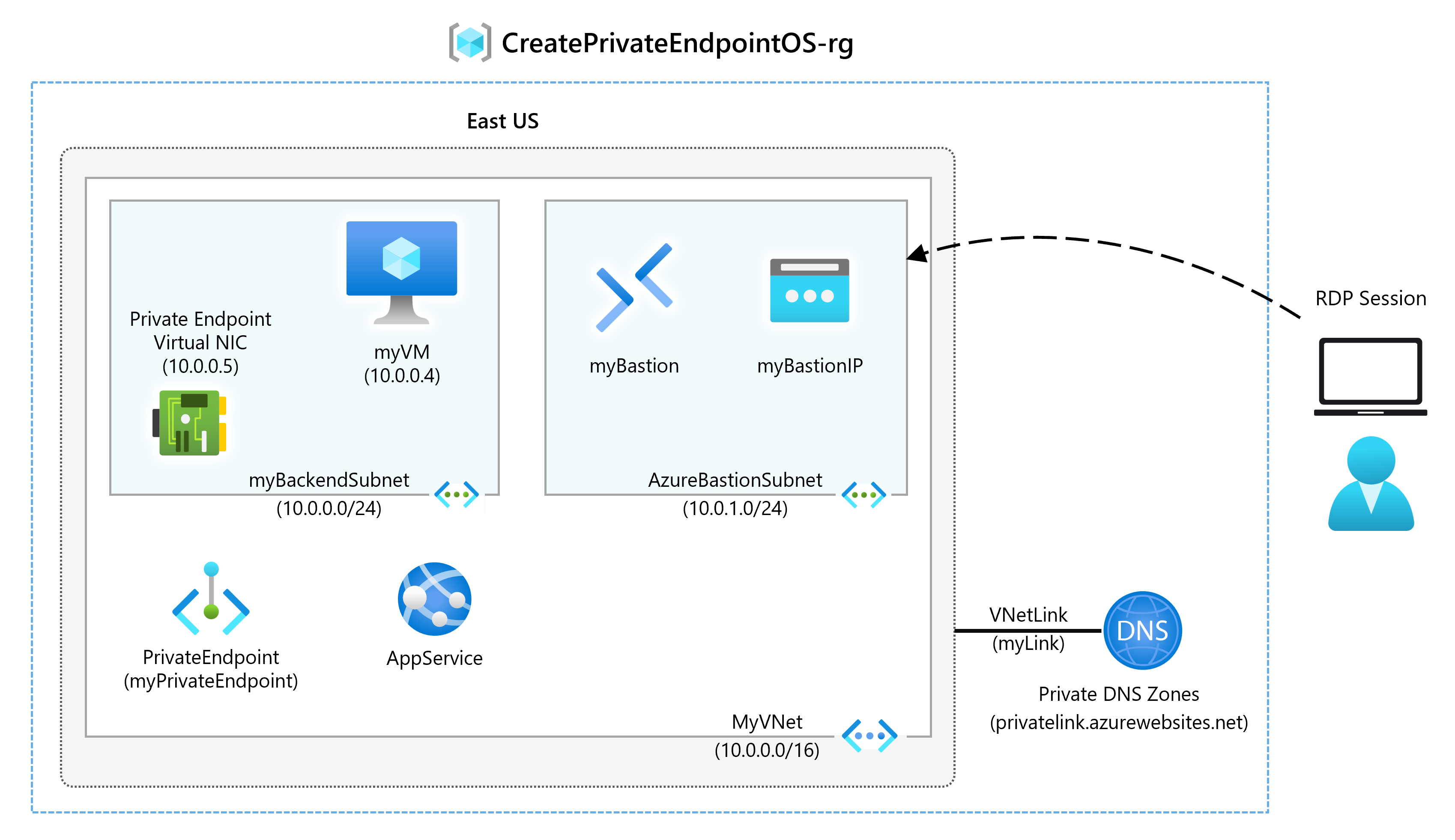

Diagrama de la arquitectura de un punto de conexión privado.

Nota: Hay disponible una simulación de laboratorio interactiva que le permite realizar sus propias selecciones a su entera discreción. Es posible que encuentre pequeñas diferencias entre la simulación interactiva y el laboratorio hospedado, pero las ideas y los conceptos básicos que se muestran son los mismos.

Tiempo estimado: 45 minutos

Creará un punto de conexión privado para una aplicación web de Azure e implementará una máquina virtual para probar la conexión privada.

Se pueden crear puntos de conexión privados para distintos tipos de servicios de Azure, como Azure SQL y Azure Storage.

Requisitos previos

Una aplicación web de Azure con un plan de servicio de aplicaciones de nivel PremiumV2 o superior implementado en la suscripción de Azure.
Los pasos siguientes le guiarán a través de la creación del grupo de recursos y la aplicación web necesarios.

Busca y abre parameters.json en la carpeta M07. Ábralo en el Bloc de notas y busque la línea “value”: “GEN-UNIQUE”. Reemplace la cadena GEN-UNIQUE de marcador de posición por un valor único para el nombre de la aplicación web. Guarde este cambio.
En Azure Portal, abre la sesión de PowerShell en el panel Cloud Shell.
En la barra de herramientas del panel de Cloud Shell, selecciona el icono Administrar archivos, en el menú desplegable, selecciona Cargar y carga uno a uno los siguientes archivos template.json y parameters.json en el directorio principal de Cloud Shell.

Si decide instalar y usar PowerShell de forma local, para realizar los pasos de este ejemplo necesita la versión 5.4.1 del módulo de Azure PowerShell o cualquier versión posterior. Ejecute Get-Module -ListAvailable Az para buscar la versión instalada. Si necesita actualizarla, consulte Instalación del módulo de Azure PowerShell. Si PowerShell se ejecuta localmente, también debe ejecutar Connect-AzAccount para crear una conexión con Azure.

En este ejercicio, aprenderá a:

Tarea 1: Creación de un grupo de recursos
Tarea 2: Creación de una red virtual y un host bastión
Tarea 3: Creación de una máquina virtual de prueba
Tarea 4: Creación de un punto de conexión privado
Tarea 5: Configuración de la zona DNS privada
Tarea 6: Prueba de la conectividad con el punto de conexión privado

Tarea 1: Creación de un grupo de recursos e implementación de la aplicación web de requisitos previos

Un grupo de recursos de Azure es un contenedor lógico en el que se implementan y se administran los recursos de Azure.

Cree un grupo de recursos con New-AzResourceGroup:

New-AzResourceGroup -Name 'CreatePrivateEndpointQS-rg' -Location 'eastus'

Implementa las plantillas de ARM siguientes a fin de crear las máquinas virtuales necesarias para este ejercicio:

   $RGName = "CreatePrivateEndpointQS-rg"

   New-AzResourceGroupDeployment -ResourceGroupName $RGName -TemplateFile template.json -TemplateParameterFile parameters.json

Si recibes un error (por ejemplo, mientras examinas el estado de implementación en el portal), como “El sitio web con el nombre especificado GEN-UNIQUE ya existe”. Asegúrate de ir a los requisitos previos mencionados anteriormente con respecto a la edición de la plantilla.

Tarea 2: Creación de una red virtual y un host bastión

Creará una red virtual, una subred y un host bastión.

El host bastión se utilizará para conectarse de forma segura a la máquina virtual a fin de probar el punto de conexión privado.

Creación de una red virtual y un host bastión con:

New-AzVirtualNetwork
New-AzPublicIpAddress
New-AzBastion


## Create backend subnet config. ##

$subnetConfig = New-AzVirtualNetworkSubnetConfig -Name myBackendSubnet -AddressPrefix 10.0.0.0/24

## Create Azure Bastion subnet. ##

$bastsubnetConfig = New-AzVirtualNetworkSubnetConfig -Name AzureBastionSubnet -AddressPrefix 10.0.1.0/24

## Create the virtual network. ##

$parameters1 = @{

 Name = 'MyVNet'

 ResourceGroupName = 'CreatePrivateEndpointQS-rg'

 Location = 'eastus'

 AddressPrefix = '10.0.0.0/16'

 Subnet = $subnetConfig, $bastsubnetConfig

}

$vnet = New-AzVirtualNetwork @parameters1

## Create public IP address for bastion host. ##

$parameters2 = @{

 Name = 'myBastionIP'

 ResourceGroupName = 'CreatePrivateEndpointQS-rg'

 Location = 'eastus'

 Sku = 'Standard'

 AllocationMethod = 'Static'

}

$publicip = New-AzPublicIpAddress @parameters2

## Create bastion host ##

$parameters3 = @{

 ResourceGroupName = 'CreatePrivateEndpointQS-rg'

 Name = 'myBastion'

 PublicIpAddress = $publicip

 VirtualNetwork = $vnet

}

New-AzBastion @parameters3

Tarea 3: Creación de una máquina virtual de prueba

En esta sección, creará una máquina virtual que se utilizará para probar el punto de conexión privado.

Usa los siguientes comandos para crear la máquina virtual:

Get-Credential (Nota: Se te pedirá que proporciones una contraseña de administrador).
New-AzNetworkInterface
New-AzVM
New-AzVMConfig
Set-AzVMOperatingSystem
Set-AzVMSourceImage
Add-AzVMNetworkInterface

## Set credentials for server admin and password. ##

$cred = Get-Credential

## Command to get virtual network configuration. ##

$vnet = Get-AzVirtualNetwork -Name myVNet -ResourceGroupName CreatePrivateEndpointQS-rg

## Command to create network interface for VM ##

$parameters1 = @{

 Name = 'myNicVM'

 ResourceGroupName = 'CreatePrivateEndpointQS-rg'

 Location = 'eastus'

 Subnet = $vnet.Subnets[0]

}

$nicVM = New-AzNetworkInterface @parameters1

## Create a virtual machine configuration.##

$parameters2 = @{

 VMName = 'myVM'

 VMSize = 'Standard_DS1_v2'

}

$parameters3 = @{

 ComputerName = 'myVM'

 Credential = $cred

}

$parameters4 = @{

 PublisherName = 'MicrosoftWindowsServer'

 Offer = 'WindowsServer'

 Skus = '2019-Datacenter'

 Version = 'latest'

}

$vmConfig = New-AzVMConfig @parameters2 | Set-AzVMOperatingSystem -Windows @parameters3 | Set-AzVMSourceImage @parameters4 | Add-AzVMNetworkInterface -Id $nicVM.Id

## Create the virtual machine ##

New-AzVM -ResourceGroupName 'CreatePrivateEndpointQS-rg' -Location 'eastus' -VM $vmConfig

Azure proporciona una dirección IP efímera para las instancias de Azure Virtual Machines que no tienen asignada una dirección IP pública o que se encuentran en el grupo de back-end de una instancia de Azure Load Balancer del nivel Básico. El mecanismo de dirección IP efímera proporciona una dirección IP de salida que no se puede configurar.

La dirección IP efímera se deshabilita cuando se asigna una dirección IP pública a la máquina virtual o cuando se coloca la máquina virtual en el grupo de back-end de una instancia de Load Balancer Estándar con o sin reglas de salida. Si se asigna un recurso de puerta de enlace de Azure Virtual Network NAT a la subred de la máquina virtual, la dirección IP efímera se deshabilita.

Para más información sobre las conexiones salientes en Azure, consulte Uso de la Traducción de direcciones de red de origen (SNAT) para conexiones salientes.

Tarea 4: Creación de un punto de conexión privado

En esta sección creará el punto de conexión privado y la conexión con:

New-AzPrivateLinkServiceConnection
New-AzPrivateEndpoint

## Place web app into variable. This assumes that only one web app exists in the resource group. ##

$webapp = Get-AzWebApp -ResourceGroupName CreatePrivateEndpointQS-rg

## Create Private Endpoint connection. ##

$parameters1 = @{

 Name = 'myConnection'

 PrivateLinkServiceId = $webapp.ID

 GroupID = 'sites'

}

$privateEndpointConnection = New-AzPrivateLinkServiceConnection @parameters1

## Place virtual network into variable. ##

$vnet = Get-AzVirtualNetwork -ResourceGroupName 'CreatePrivateEndpointQS-rg' -Name 'myVNet'

## Disable private endpoint network policy ##

$vnet.Subnets[0].PrivateEndpointNetworkPolicies = "Disabled"

$vnet | Set-AzVirtualNetwork

## Create private endpoint

$parameters2 = @{

 ResourceGroupName = 'CreatePrivateEndpointQS-rg'

 Name = 'myPrivateEndpoint'

 Location = 'eastus'

 Subnet = $vnet.Subnets[0]

 PrivateLinkServiceConnection = $privateEndpointConnection

}

New-AzPrivateEndpoint @parameters2

Tarea 5: Configuración de la zona DNS privada

En esta sección creará y configurará la zona DNS privada con:

New-AzPrivateDnsZone
New-AzPrivateDnsVirtualNetworkLink
New-AzPrivateDnsZoneConfig
New-AzPrivateDnsZoneGroup

## Place virtual network into variable. ##

$vnet = Get-AzVirtualNetwork -ResourceGroupName 'CreatePrivateEndpointQS-rg' -Name 'myVNet'

## Create private dns zone. ##

$parameters1 = @{

 ResourceGroupName = 'CreatePrivateEndpointQS-rg'

 Name = 'privatelink.azurewebsites.net'

}

$zone = New-AzPrivateDnsZone @parameters1

## Create dns network link. ##

$parameters2 = @{

 ResourceGroupName = 'CreatePrivateEndpointQS-rg'

 ZoneName = 'privatelink.azurewebsites.net'

 Name = 'myLink'

 VirtualNetworkId = $vnet.Id

}

$link = New-AzPrivateDnsVirtualNetworkLink @parameters2

## Create DNS configuration ##

$parameters3 = @{

 Name = 'privatelink.azurewebsites.net'

 PrivateDnsZoneId = $zone.ResourceId

}

$config = New-AzPrivateDnsZoneConfig @parameters3

## Create DNS zone group. ##

$parameters4 = @{

 ResourceGroupName = 'CreatePrivateEndpointQS-rg'

 PrivateEndpointName = 'myPrivateEndpoint'

 Name = 'myZoneGroup'

 PrivateDnsZoneConfig = $config

}

New-AzPrivateDnsZoneGroup @parameters4

Tarea 6: Prueba de la conectividad con el punto de conexión privado

En esta sección, usarás la máquina virtual creada en el paso anterior para conectarte a la aplicación web mediante el punto de conexión privado.

Inicie sesión en el Portal de Azure
En el panel de navegación de la izquierda, seleccione Grupos de recursos.
Seleccione CreatePrivateEndpointQS-rg.
Seleccione myVM.
En la página de información general para myVM, seleccione Conectar y, luego, Bastion.
Seleccione el botón Usar bastión azul.
Especifique el nombre de usuario y la contraseña proporcionados durante la creación de la máquina virtual.
Abra Windows PowerShell en el servidor después de conectarse.
Escribe nslookup <nombre-aplicación-web>.azurewebsites.net. Reemplace <your-webapp-name> por el nombre de la aplicación web que creó en los pasos anteriores. Recibirá un mensaje similar al que se muestra a continuación:

  Server: UnKnown

  Address: 168.63.129.16

  Non-authoritative answer:

  Name: mywebapp8675.privatelink.azurewebsites.net

  Address: 10.0.0.5

  Aliases: mywebapp8675.azurewebsites.net

Se devuelve la dirección IP privada 10.0.0.5 para el nombre de la aplicación web. Esta dirección se encuentra en la subred de la red virtual que creó anteriormente.

En la conexión bastión a myVM, abra Internet Explorer.
Escribe la dirección URL de la aplicación web, https://<nombre-aplicación-web>.azurewebsites.net

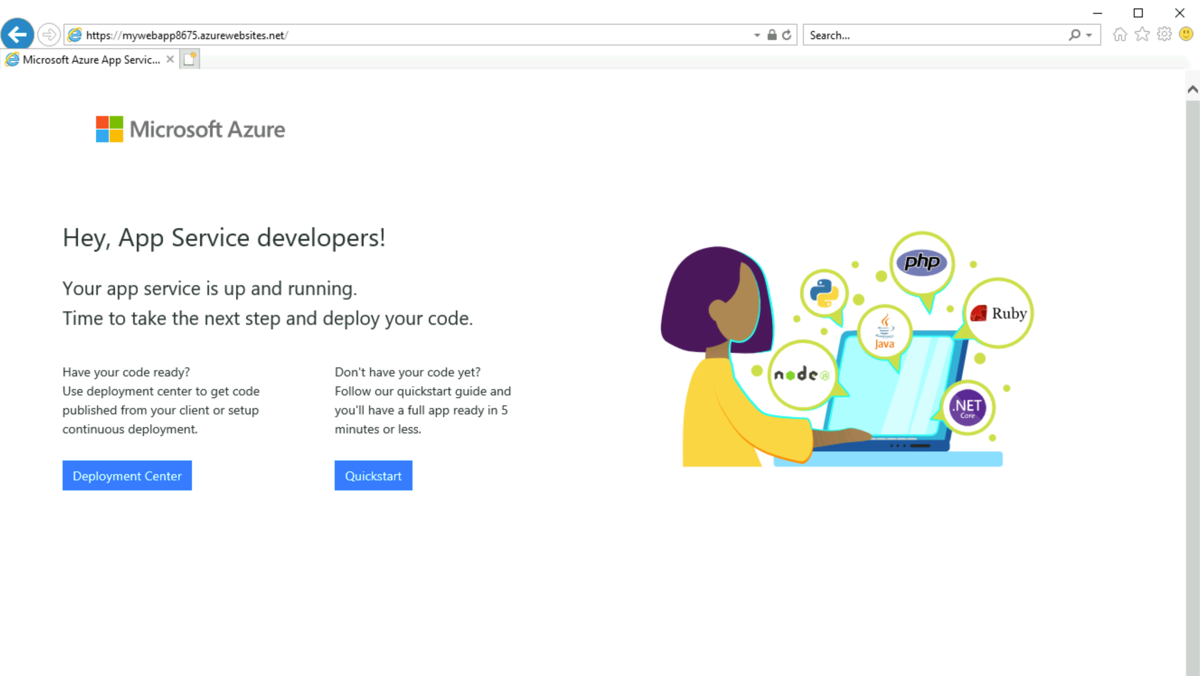

Recibirás la página de la aplicación web predeterminada si tu aplicación no se ha implementado:
Cierre la conexión con myVM.

Limpieza de recursos

Cuando haya terminado con el punto de conexión privado y la máquina virtual, use Remove-AzResourceGroup para quitar el grupo de recursos y todos los recursos que contiene:

Remove-AzResourceGroup -Name CreatePrivateEndpointQS-rg -Force -AsJob

Ampliar el aprendizaje con Copilot

Copilot puede ayudarle a aprender a usar las herramientas de scripting de Azure. Copilot también puede ayudar en áreas no cubiertas en el laboratorio o donde necesita más información. Abra un explorador Edge y elija Copilot (superior derecha) o vaya a copilot.microsoft.com. Dedique unos minutos a probar estas indicaciones.

Proporciona un ejemplo de cuándo usar un punto de conexión privado en lugar de un punto de conexión de servicio.
¿Cómo puedo solucionar problemas de conectividad del punto de conexión privado?

Más información con el aprendizaje autodirigido

Introducción a Azure Private Link. En este módulo, aprenderás cómo Azure Private Link habilita la conectividad privada con los servicios de Azure, incluidas sus características, su modo de funcionamiento y casos de uso.
Diseño e implementación de acceso privado en los servicios de Azure. En este módulo, aprenderás a diseñar e implementar acceso privado en los servicios de Azure con Azure Private Link y puntos de conexión de servicio de red virtual.

Puntos clave

Azure Private Link le permite acceder a los servicios PaaS de Azure (por ejemplo, Azure Storage y SQL Database) y a los servicios hospedados en Azure que son propiedad de los clientes, o a los servicios de los asociados, a través de un punto de conexión privado de la red virtual.
Un punto de conexión privado es una interfaz de red que usa una dirección IP privada de la red virtual. Esta interfaz de red le conecta de forma privada y segura a un servicio con la tecnología de Azure Private Link.
