M07: Unidad 5 Restricción del acceso a red a los recursos de PaaS mediante puntos de conexión de servicio de red virtual

Escenario del ejercicio

Los puntos de conexión de servicio de red virtual permiten que el acceso de la red a algunos recursos de servicio de Azure esté restringido a una subred de la red virtual. También se puede quitar el acceso de Internet a los recursos. Los puntos de conexión de servicio proporcionan a la red virtual conexión directa con los servicios de Azure compatibles, de modo que se puede usar el espacio de direcciones privadas de la red virtual para acceder a los servicios de Azure. El tráfico destinado a los recursos de Azure a través de los puntos de conexión de servicio siempre se mantiene en la red troncal de Microsoft Azure.

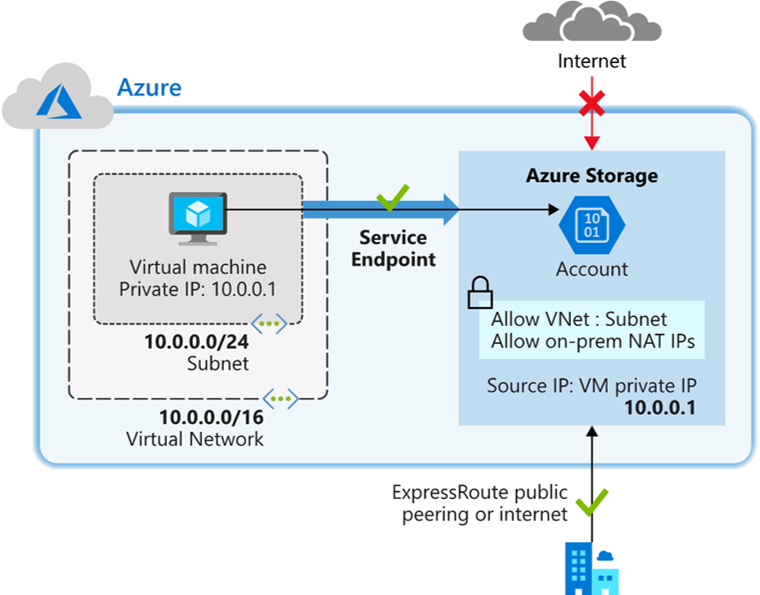

Diagrama de la arquitectura del punto de conexión de servicio.

En este ejercicio, aprenderá a:

  • Tarea 1: Creación de una red virtual
  • Tarea 2: Habilitación de un punto de conexión de servicio
  • Tarea 3: Restricción del acceso de la red a una subred
  • Tarea 4: Incorporación de reglas de salida adicionales
  • Tarea 5: Permiso de acceso a las conexiones RDP
  • Tarea 6: Restricción del acceso de la red a un recurso
  • Tarea 7: Creación de un recurso compartido de archivos en la cuenta de almacenamiento
  • Tarea 8: Restricción del acceso de la red a una subred
  • Tarea 9: Creación de máquinas virtuales

  • Tarea 10: Confirmación del acceso a la cuenta de almacenamiento

    Nota: hay disponible una simulación de laboratorio interactiva que te permite realizar tus propias selecciones a tu entera discreción. Es posible que encuentre pequeñas diferencias entre la simulación interactiva y el laboratorio hospedado, pero las ideas y los conceptos básicos que se muestran son los mismos.

Tiempo estimado: 35 minutos

Tarea 1: Creación de una red virtual

  1. Inicie sesión en Azure Portal.

  2. En la página principal de Azure Portal, busca la red virtual y selecciona Redes virtuales en los resultados.

  3. Seleccione + Crear.

  4. Escribe o selecciona la siguiente información: Interfaz gráfica de usuario, texto, Descripción generada automáticamente de la aplicación

    Configuración Valor
    Suscripción Selecciona la suscripción
    Resource group (Nuevo) myResourceGroup
    Nombre CoreServicesVNet
    Location Seleccione Este de EE. UU.

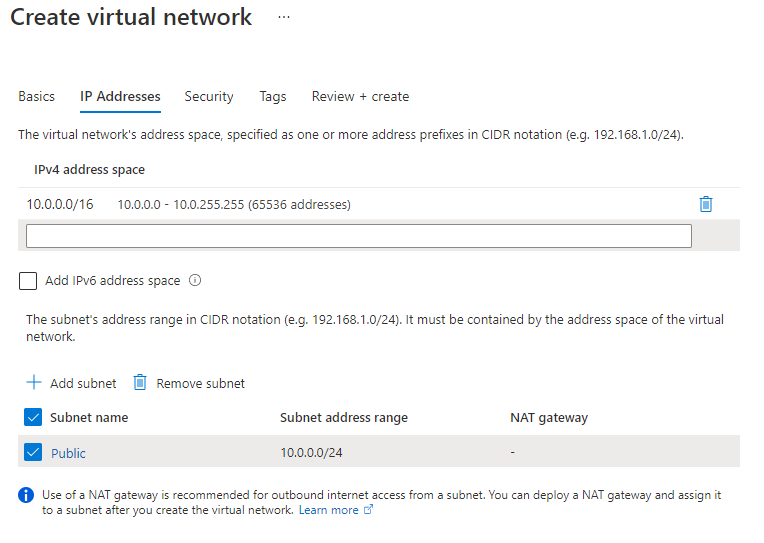

  5. Selecciona la pestaña Direcciones IP y escribe los valores siguientes (selecciona valor predeterminado para cambiar el nombre de la subred): interfaz gráfica de usuario, texto, aplicación, Descripción generada automáticamente del correo electrónico

    Configuración Valor
    Espacio de direcciones 10.0.0.0/16
    Nombre de subred Público
    Intervalo de direcciones de subred 10.0.0.0/24

  6. Selecciona la pestaña Seguridad y escribe los valores siguientes: Interfaz gráfica de usuario, texto, aplicación, Descripción generada automáticamente del correo electrónico

    Configuración Valor
    BastionHost Deshabilitada
    Protección de red contra DDoS Deshabilitado
    Firewall Disabled

  7. Seleccione Revisar + crear. Una vez validado el recurso, seleccione Crear.

Tarea 2: Habilitación de un punto de conexión de servicio

Los punto de conexión de servicio están habilitados por servicio, por subred. Cree una subred y habilite un punto de conexión de servicio para ella.

  1. En el cuadro Buscar en recursos, servicios y documentos en la parte superior del portal, escriba CoreServicesVNet. Cuando la opción CoreServicesVNet aparezca en los resultados de búsqueda, selecciónela.

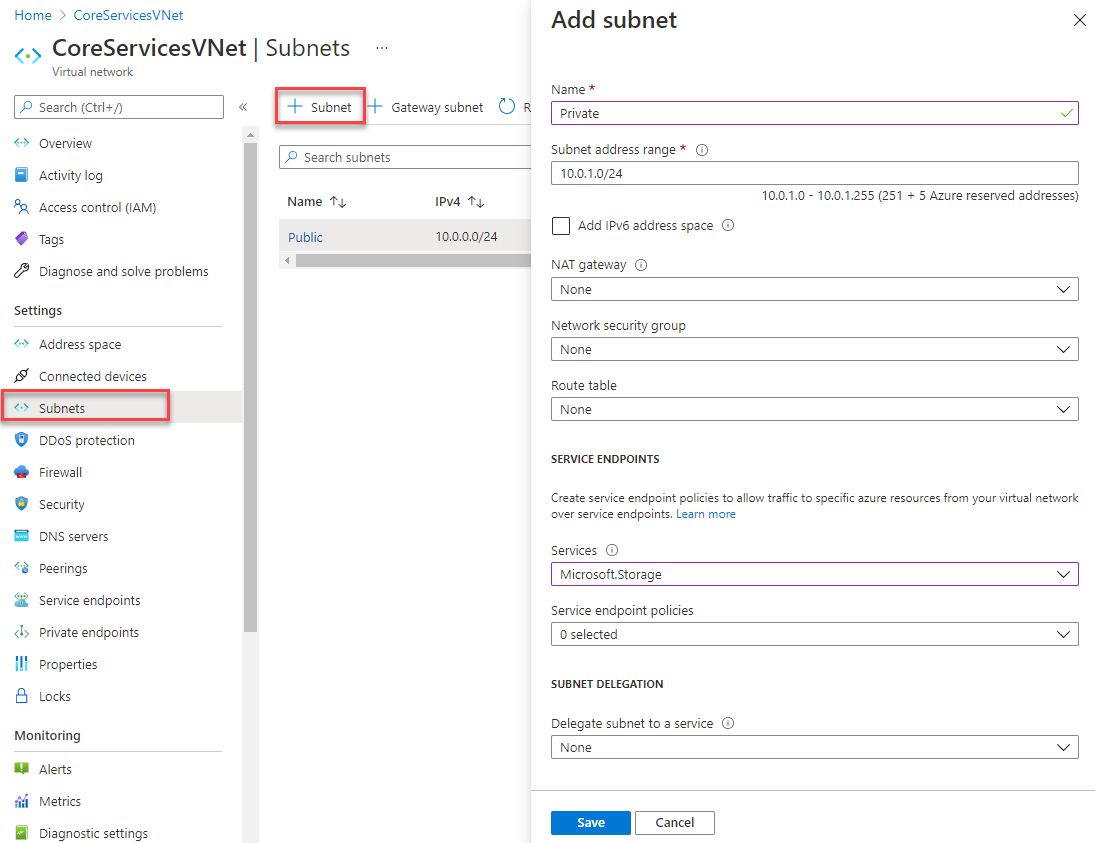

  2. Agregue una subred a la red virtual. En Configuración, selecciona Subredes y luego selecciona + Subred, como se muestra en la siguiente imagen: Interfaz gráfica de usuario, Descripción generada automáticamente de la aplicación

  3. En Agregar subred, seleccione o escriba la siguiente información:

    Configuración Valor
    Nombre Privada
    Intervalo de direcciones 10.0.1.0/24
    Puntos de conexión de servicio: servicios Seleccione Microsoft.Storage

  4. Seleccione Guardar.

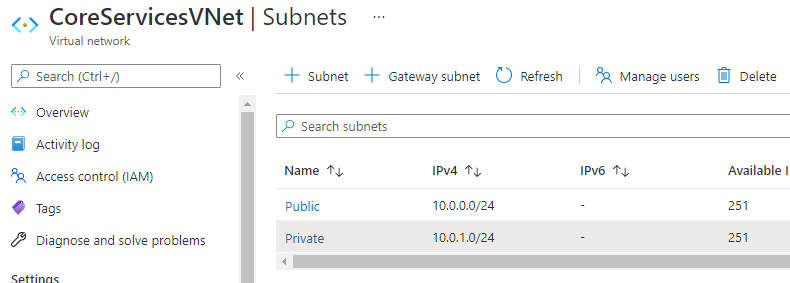

Ahora debe tener dos subredes configuradas:

Interfaz gráfica de usuario, texto, aplicación, Descripción generada automáticamente del correo electrónico

Tarea 3: Restricción del acceso de la red a una subred

De forma predeterminada, todas las máquinas virtuales de una subred pueden comunicarse con todos los recursos. Puede limitar la comunicación hacia y desde todos los recursos de una subred mediante la creación de un grupo de seguridad de red y su asociación a la subred.

  1. En el cuadro Buscar en recursos, servicios y documentos en la parte superior del portal, escriba grupo de seguridad. Cuando aparezca Grupos de seguridad de red en los resultados de la búsqueda, selecciónelo.

  2. En Grupos de seguridad de red, seleccione + Crear.

  3. Escriba o seleccione la siguiente información:

    Configuración Valor
    Suscripción Selecciona la suscripción
    Resource group myResourceGroup
    Nombre ContosoPrivateNSG
    Location Seleccione Este de EE. UU.

  4. Seleccione Revisar y crear y, a continuación, seleccione Crear:

  5. Una vez creado el grupo de seguridad de red ContosoPrivateNSG, seleccione Ir al recurso.

  6. En Configuración, seleccione Reglas de seguridad de salida.

  7. Seleccione +Agregar.

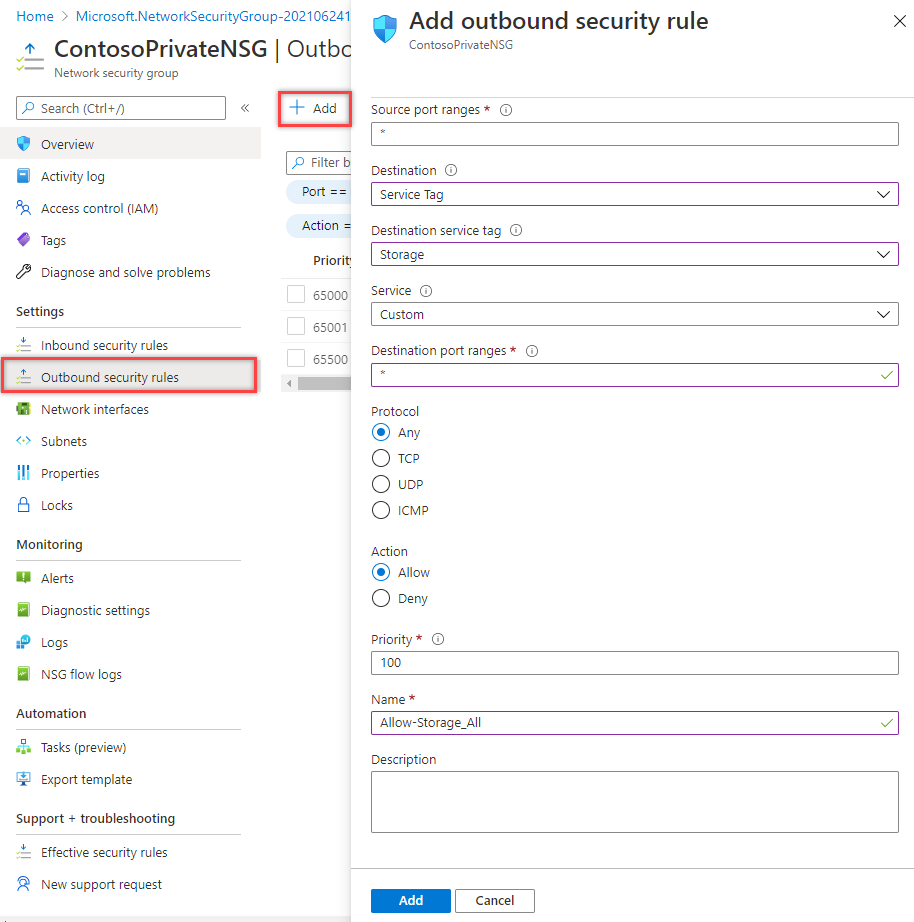

  8. Cree una regla que permita la comunicación saliente con el servicio Azure Storage. Escribe o selecciona la siguiente información: Interfaz gráfica de usuario, Descripción generada automáticamente de la aplicación

    Configuración Valor
    Source Seleccione Service Tag (Etiqueta de servicio)
    Etiqueta de servicio de origen Seleccione VirtualNetwork
    Source port ranges *
    Destination Seleccione Service Tag (Etiqueta de servicio)
    Etiqueta de servicio de destino Seleccione Storage (Almacenamiento)
    Servicio Personalizado
    Intervalos de puertos de destino *
    Protocolo Cualquiera
    Acción Permitir
    Prioridad 100
    Nombre Allow-Storage-All (Permitir-almacenar-todo)

  9. Seleccione Agregar:

Tarea 4: Incorporación de reglas de salida adicionales

Cree otra regla de seguridad de salida que deniegue la comunicación a Internet. Esta regla invalida una regla predeterminada en todos los grupos de seguridad de red que permite la comunicación saliente de Internet.

  1. Seleccione +Agregar en Reglas de seguridad de salida.

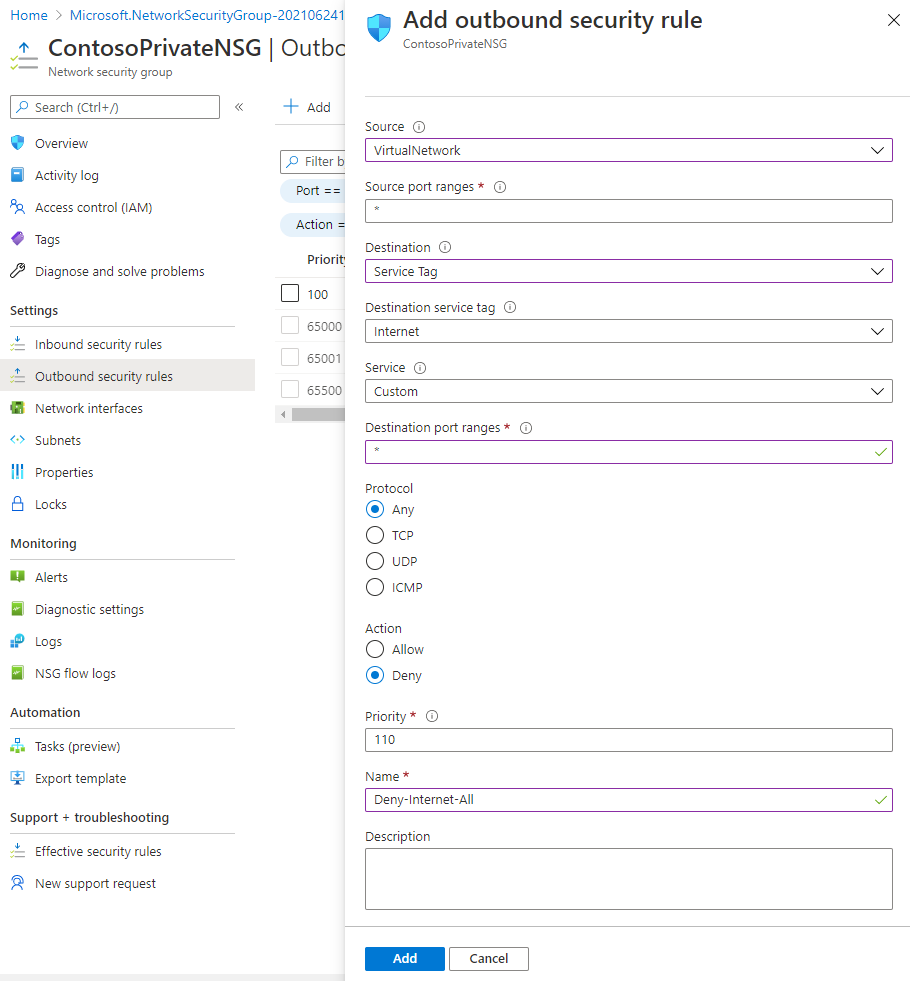

  2. Escribe o selecciona la siguiente información: Interfaz gráfica de usuario, aplicación, Descripción generada automáticamente del correo electrónico

    Configuración Valor
    Source Seleccione Service Tag (Etiqueta de servicio)
    Etiqueta de servicio de origen Seleccione VirtualNetwork
    Source port ranges *
    Destination Seleccione Service Tag (Etiqueta de servicio)
    Etiqueta de servicio de destino Seleccione Internet
    Servicio Personalizado
    Intervalos de puertos de destino *
    Protocolo Cualquiera
    Acción Deny
    Priority 110
    Nombre Deny-Internet-All

  3. Seleccione Agregar.

Tarea 5: Permiso de acceso a las conexiones RDP

Cree una regla de seguridad de entrada que permita que el tráfico de Protocolo de escritorio remoto (RDP) a la subred desde cualquier lugar. La regla invalidará cualquier regla de seguridad predeterminada que deniegue todo el tráfico de entrada procedente de Internet. Las conexiones entre Escritorio remoto y la subred están permitidas, por lo que dicha conectividad podrá probarse en un paso posterior.

  1. En ContosoPrivateNSG Reglas de seguridad de salida, en Configuración, seleccione Reglas de seguridad de entrada.

  2. Seleccione +Agregar.

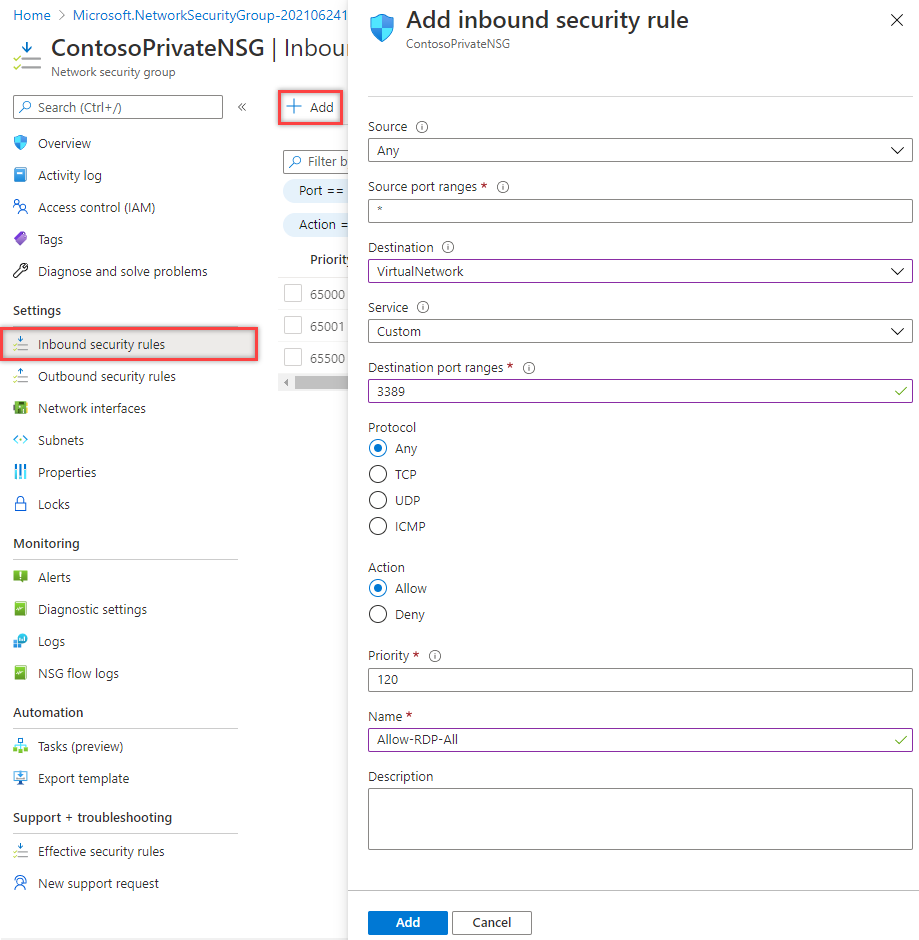

  3. En Agregación de la regla de seguridad de entrada, escribe los valores siguientes: Interfaz gráfica de usuario, Descripción generada automáticamente de la aplicación.

    Configuración Valor
    Origen Cualquiera
    Intervalos de puertos de origen *
    Destination Seleccione VirtualNetwork
    Servicio Personalizado
    Intervalos de puertos de destino 3389
    Protocolo Cualquiera
    Acción Permitir
    Priority 120
    Nombre Allow-RDP-All (Permitir-RDP-Todo)
  4. Después, seleccione Agregar.

Advertencia: el puerto 3389 de RDP se expone en Internet. Este puerto solo se recomienda para realizar pruebas. En Entornos de producción, se recomienda usar una red privada virtual o una conexión privada.

  1. En Configuración, seleccione Subredes.

  2. Seleccione + Asociar.

  3. En Asociar subred, seleccione Red virtual y, a continuación, seleccione CoreServicesVNet en Elegir una red virtual.

  4. En Elegir subred, seleccione Privada y después Aceptar.

Tarea 6: Restricción del acceso de la red a un recurso

Los pasos que deben seguirse para restringir el acceso de la red a los recursos creados con servicios de Azure habilitados para puntos de conexión de servicio varían en función del servicio. Consulte en la documentación de cada servicio concreto los pasos necesarios para dicho servicio. Como ejemplo, de aquí en adelante se explican los pasos necesarios para restringir el acceso de red en una cuenta de Azure Storage.

  1. En Azure Portal, selecciona Cuentas de almacenamiento.

  2. Seleccione +Crear.

  3. Escriba o seleccione la siguiente información y acepte los valores predeterminados restantes:

    Configuración Valor
    Suscripción Selecciona la suscripción
    Resource group myResourceGroup
    Nombre Escribe contosostoragewestxx (donde xx son tus iniciales para que sea único).
    Rendimiento Standard StorageV2 (uso general v2)
    Location Seleccione Este de EE. UU.
    Replicación Almacenamiento con redundancia local (LRS)

  4. selecciona Revisar y luego selecciona Crear.

Tarea 7: Creación de un recurso compartido de archivos en la cuenta de almacenamiento

  1. Cuando haya creado la cuenta de almacenamiento, especifique su nombre en el cuadro Buscar recursos, servicios y documentos, situado en la parte superior del portal. Cuando el nombre de la cuenta de almacenamiento aparezca en los resultados de búsqueda, selecciónelo.

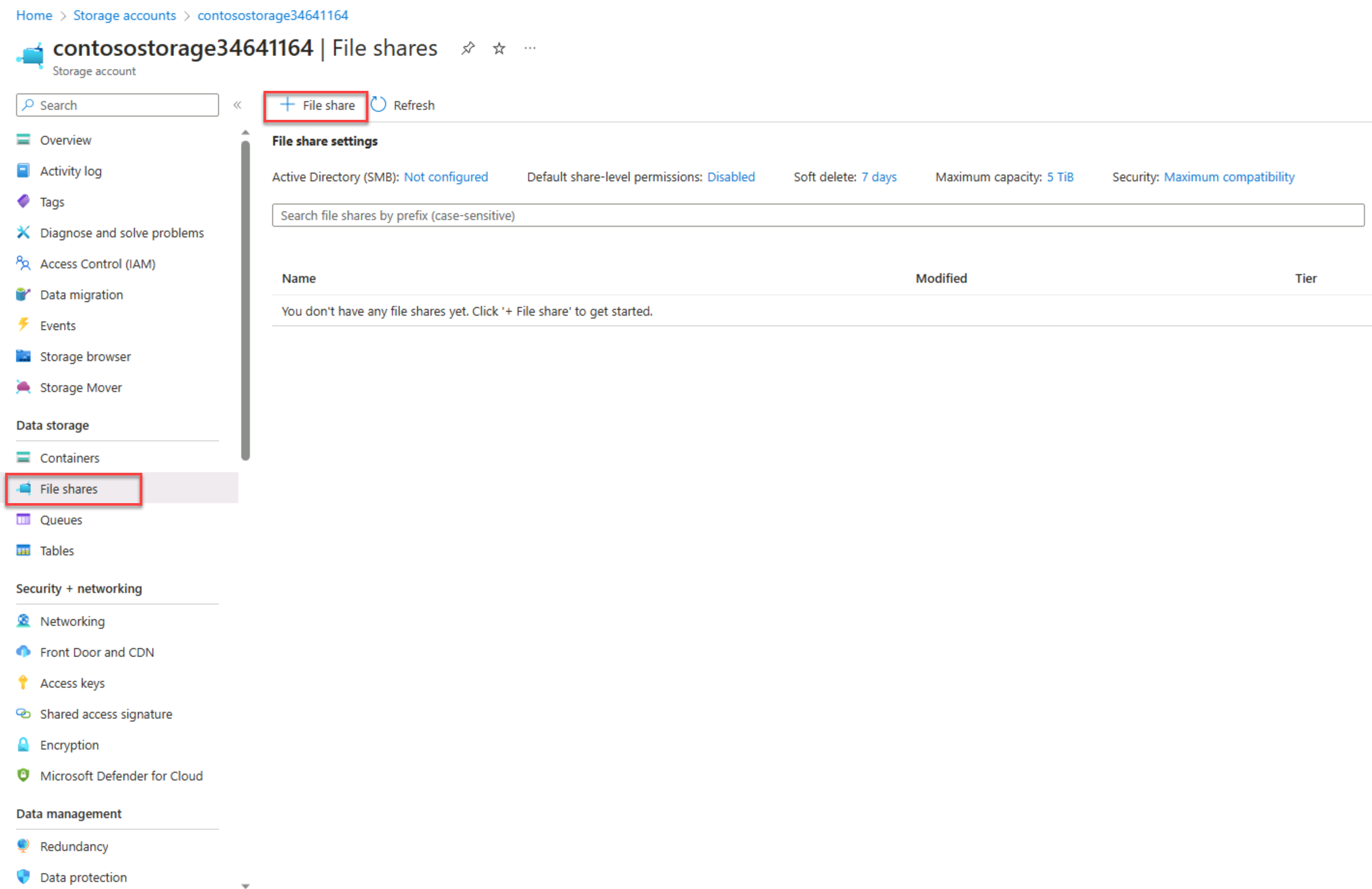

  2. Selecciona Recursos compartidos de archivos, como se muestra en la siguiente imagen: Interfaz gráfica de usuario, Descripción generada automáticamente de la aplicación
  3. Seleccione + Recurso compartido de archivos.

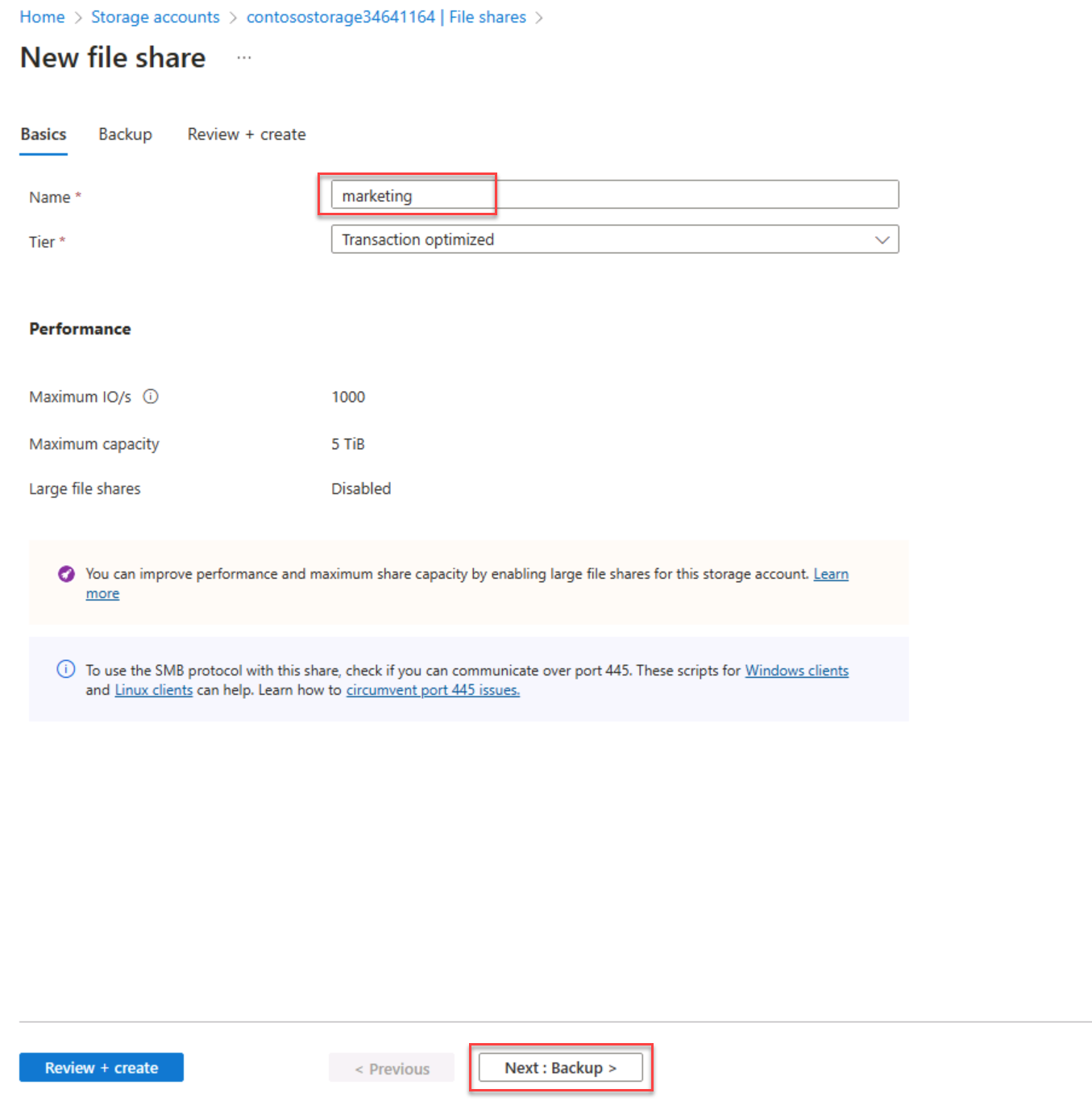

  4. Escribe marketing en Nombre y luego selecciona Siguiente: copia de seguridad. Interfaz gráfica de usuario/Descripción generada automáticamente de la aplicación

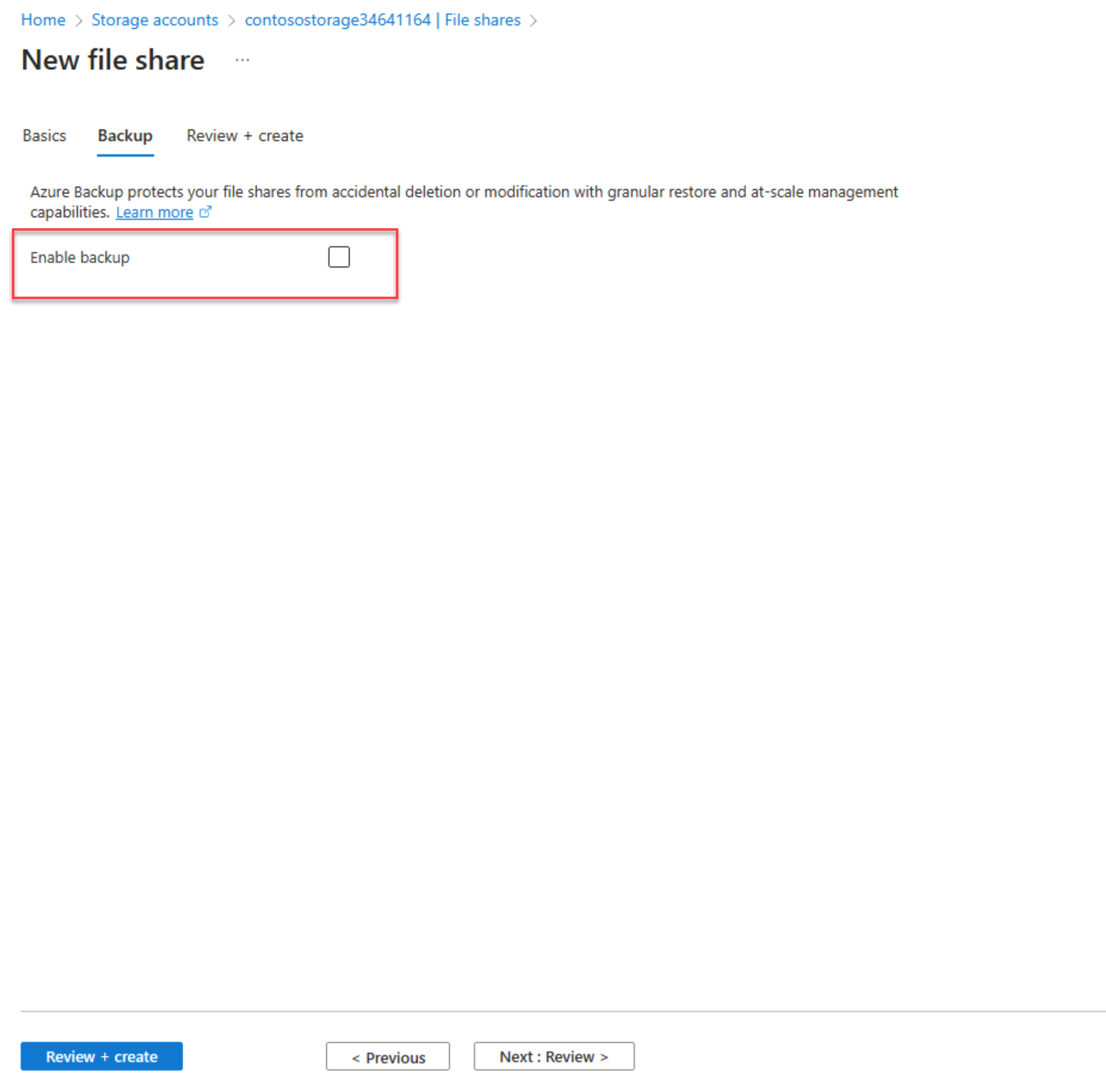

  5. Anule la selección de Habilitación de la copia de seguridad, como se muestra en la siguiente imagen: Interfaz gráfica de usuario, descripción generada automáticamente de la aplicación
  6. Seleccione Revisar + crear. Una vez validado el recurso, seleccione Crear.

Tarea 8: Restricción del acceso de la red a una subred

De forma predeterminada, las cuentas de almacenamiento aceptan conexiones de red procedentes de clientes de cualquier red, incluido Internet. Deniegue el acceso a la red desde Internet y a todas las demás subredes de todas las redes virtuales, excepto a la subred Private de la red virtual CoreServicesVNet.

  1. En Seguridad y redes de la cuenta de almacenamiento, seleccione Redes.

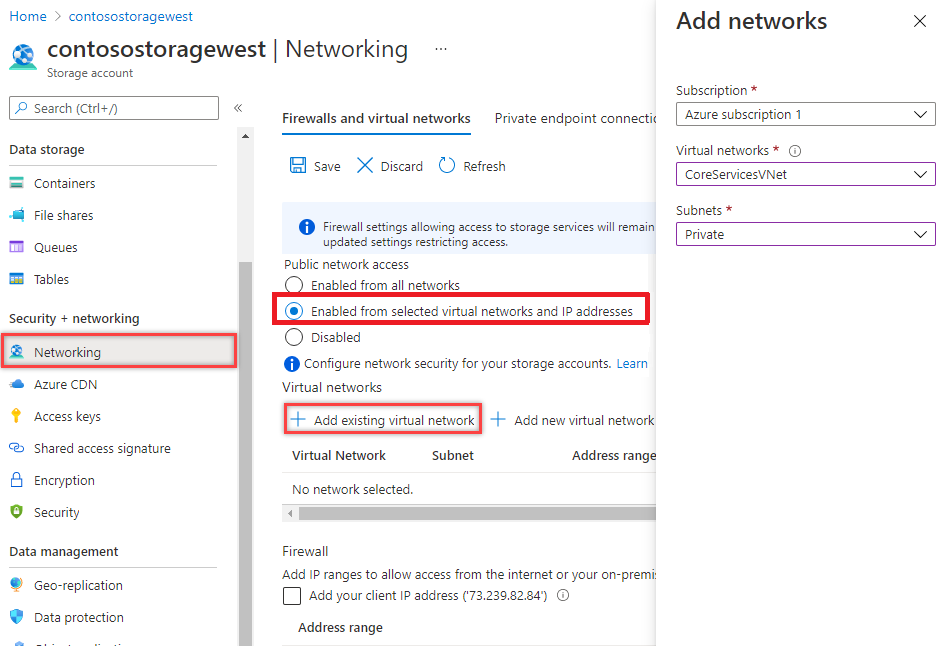

  2. Seleccione Habilitado desde redes virtuales y direcciones IP seleccionadas.

  3. Seleccione +Agregar red virtual existente.

  4. En Agregar redes, selecciona los valores siguientes: Interfaz gráfica de usuario, Descripción generada automáticamente de la aplicación.

    Configuración Valor
    Suscripción Seleccione su suscripción.
    Redes virtuales Seleccione CoreServicesVNet .
    Subredes Seleccione Private (Privado).

  5. Seleccione Agregar.

  6. Seleccione Guardar.

  7. En Seguridad y redes de la cuenta de almacenamiento, seleccione Claves de acceso.

  8. Seleccione Mostrar claves. Anote el valor del campo Clave, ya que tendrá que escribirlo manualmente más adelante, cuando asigne el recurso compartido de archivos a una letra de unidad de una máquina virtual.

Tarea 9: Creación de máquinas virtuales

Para probar el acceso de la red a una cuenta de almacenamiento, implemente una máquina virtual en cada subred.

  1. En Azure Portal, selecciona el icono Cloud Shell (parte superior derecha). Si es necesario, configura el shell.
    • Selecciona PowerShell.
    • Selecciona No se requiere cuenta de almacenamiento y tu Suscripción, después, selecciona Aplicar.
    • Espera a que se cree el terminal y se muestre una solicitud.

  2. En la barra de herramientas del panel de Cloud Shell, selecciona el icono Administrar archivos, en el menú desplegable, selecciona Cargar y carga los siguientes archivos VMs.json y VMs.parameters.json en el directorio principal de Cloud Shell uno a uno desde la carpeta de origen F:\Allfiles\Exercises\M07.

  3. Implementa las plantillas de ARM siguientes a fin de crear las máquinas virtuales necesarias para este ejercicio:

    Nota: se te pedirá que proporciones una contraseña de administrador.

    $RGName = "myResourceGroup"

New-AzResourceGroupDeployment -ResourceGroupName $RGName -TemplateFile VMs.json -TemplateParameterFile VMs.parameters.json
  4. Cuando la implementación esté completa, vaya a la página principal de Azure Portal y, luego, seleccione Máquinas virtuales.

Tarea 10: Confirmación del acceso a la cuenta de almacenamiento

  1. Una vez que la máquina virtual ContosoWestPrivate termine de crearse, abre la hoja de la máquina virtual seleccionando Ir al recurso. Seleccione el botón Conectar y, a continuación, seleccione RDP. Interfaz gráfica de usuario/Descripción generada automáticamente de la aplicación

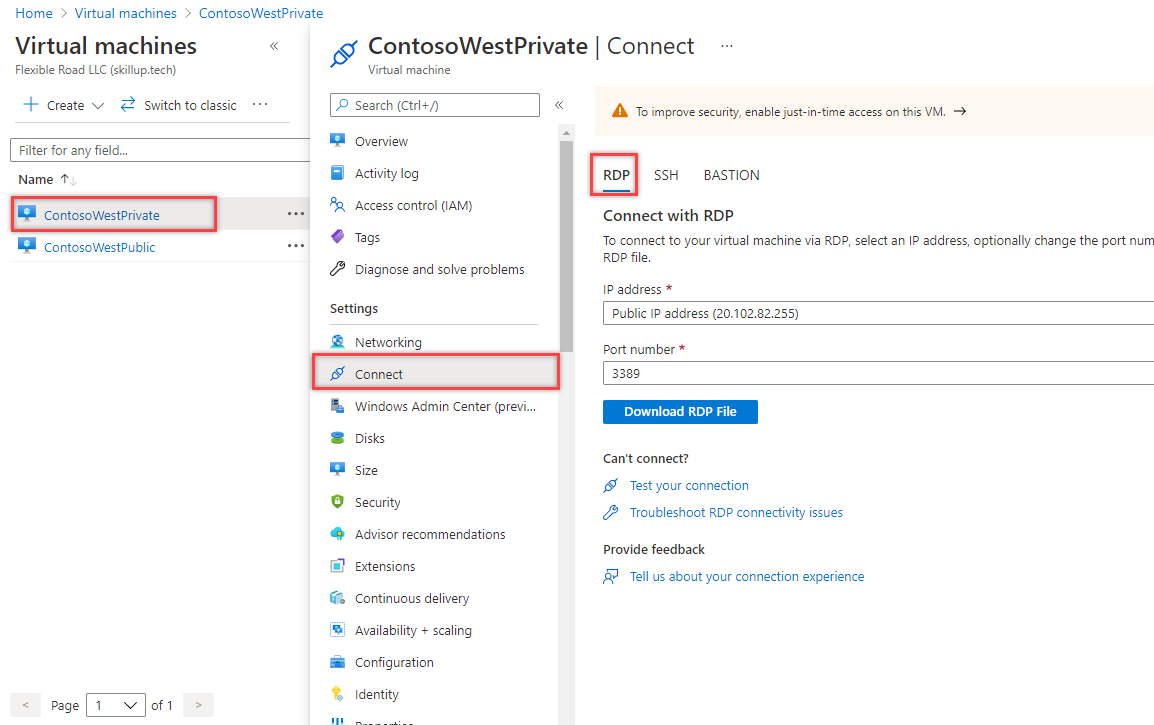

  2. Después de seleccionar el botón Conectar y RDP, seleccione el botón Descargar archivo RDP. Se crea un archivo de Protocolo de Escritorio remoto (.rdp) y se descarga en su equipo.
  3. Abra el archivo .rdp descargado. Si se le pide, seleccione Conectar. Escriba el nombre de usuario y la contraseña que especificó al crear la máquina virtual. Puede que deba seleccionar More choices (Más opciones) y, luego, Use a different account (Usar una cuenta diferente), para especificar las credenciales que escribió al crear la máquina virtual.
  4. Seleccione Aceptar.
  5. Puede recibir una advertencia de certificado durante el proceso de inicio de sesión. Si recibe la advertencia, seleccione Sí o Continuar para continuar con la conexión.
  6. En la máquina virtual ContosoWestPrivate, asigna el recurso compartido de archivos de Azure a la unidad Z mediante PowerShell. Antes de ejecutar los comandos siguientes, reemplaza , (p.ej. contosostoragewestxx) y my-file-share (p. ej., marketing) por los valores que proporción y recuperó en la tarea Crear una cuenta de almacenamiento.
$acctKey = ConvertTo-SecureString -String "<storage-account-key>" -AsPlainText -Force

$credential = New-Object System.Management.Automation.PSCredential -ArgumentList "Azure\<storage-account-name>", $acctKey

New-PSDrive -Name Z -PSProvider FileSystem -Root "\\<storage-account-name>.file.core.windows.net\marketing" -Credential $credential

El recurso compartido de archivos de Azure se ha asignado correctamente a la unidad Z.

  1. Confirme que la máquina virtual no tiene conectividad de salida a Internet desde un símbolo del sistema:

hacer ping en bing.com

Dado que el grupo de seguridad de red asociado a la subred Private no permite el acceso de salida a Internet, no recibirá ninguna respuesta.

  1. Cierra la sesión de escritorio remoto en la máquina virtual ContosoPrivate.

Confirmación de la denegación del acceso a la cuenta de almacenamiento

  1. Escribe ContosoWestPublic en el cuadro Buscar recursos, servicios y documentos en la parte superior del portal.

  2. Cuando ContosoWestPublic aparezca en los resultados de la búsqueda, selecciónalo.

  3. Sigue los pasos 1 a 6 que se indican en la tarea Confirmación del acceso a la cuenta de almacenamiento con la máquina virtual ContosoPublic VM.

    Después de una breve espera, recibirá un error New-PSDrive: Se denegó el acceso. El acceso se deniega porque ContosoPublic VM está implementada en la subred pública. La subred Public no tiene un punto de conexión de servicio habilitado para Azure Storage. La cuenta de almacenamiento solo permite el acceso a la red desde la subred Private, no desde la subred Public.

  4. Confirma que la máquina virtual no tiene conectividad de salida a Internet desde un símbolo del sistema:

hacer ping en bing.com

  1. Cierra la sesión de escritorio remoto en ContosoPublic VM.

  2. En el equipo, vaya a Azure Portal.

  3. Escriba el nombre de la cuenta de almacenamiento que creó en el cuadro Search resources, services, and docs (Buscar recursos, servicios y documentos). Cuando el nombre de la cuenta de almacenamiento aparezca en los resultados de búsqueda, selecciónelo.

  4. Selecciona Recursos compartidos de archivos y luego selecciona marketing.

  5. Aparecerá el error que se muestra en la siguiente captura de pantalla:

    Interfaz gráfica de usuario, texto, aplicación, Descripción generada automáticamente del correo electrónico

El acceso se deniega porque el equipo no se encuentra en la subred Private de la red virtual CoreServicesVNet.

Advertencia: Antes de continuar, debes quitar todos los recursos usados para este laboratorio. Para ello, en Azure Portal, selecciona Grupos de recursos. Seleccione los grupos de recursos que haya creado. En el panel del grupo de recursos, seleccione Eliminar grupo de recursos, escriba el nombre del grupo de recursos y seleccione Eliminar. Repita el proceso para los grupos de recursos adicionales que es posible que haya creado. Si no lo hace, pueden producirse problemas con otros laboratorios.

Resultados: Ha completado este laboratorio.

Limpieza de recursos

Nota: No olvide quitar los recursos de Azure recién creados que ya no use. La eliminación de los recursos sin usar garantiza que no verás cargos inesperados.

  1. En Azure Portal, abre la sesión de PowerShell en el panel Cloud Shell.

  2. Ejecute el comando siguiente para eliminar todos los grupos de recursos que ha creado en los laboratorios de este módulo:

    Remove-AzResourceGroup -Name 'myResourceGroup' -Force -AsJob

    Nota: el comando se ejecuta de forma asincrónica (según determina el parámetro -AsJob). Aunque podrás ejecutar otro comando de PowerShell inmediatamente después en la misma sesión de PowerShell, los grupos de recursos tardarán unos minutos en eliminarse.
