M05: Unidad 4 Implementación de una puerta de enlace de aplicación de Azure.

Escenario del ejercicio

En este ejercicio, usará Azure Portal para crear una puerta de enlace de aplicación. Luego, lo probará para asegurarse de que funciona correctamente.

Diagrama de la arquitectura de puerta de enlace de aplicación.

Nota: Hay disponible una simulación de laboratorio interactiva que le permite realizar sus propias selecciones a su entera discreción. Es posible que encuentre pequeñas diferencias entre la simulación interactiva y el laboratorio hospedado, pero las ideas y los conceptos básicos que se muestran son los mismos.

Tiempo estimado: 25 minutos

La puerta de enlace de aplicaciones dirige el tráfico web de la aplicación a recursos específicos de un grupo de back-end. Se asignan escuchas a los puertos, se crean reglas y se agregan recursos a un grupo de back-end. Para simplificar, en este artículo se usa una configuración sencilla con una dirección IP de front-end pública, una escucha básica que hospede un único sitio en la puerta de enlace de aplicaciones, una regla de enrutamiento de solicitudes básica y dos máquinas virtuales que se usan con el grupo de back-end.

Para que Azure se comunique entre los recursos que se crean, se necesita una red virtual. Puede crear una red virtual o usar una existente. En este ejemplo, creará una red virtual a la vez que crea la puerta de enlace de aplicación. Se crean instancias de Application Gateway en subredes independientes. En este ejemplo se crean dos subredes: una para la puerta de enlace de aplicaciones y la otra para los servidores back-end.

En este ejercicio, aprenderá a:

  • Tarea 1: Crear una puerta de enlace de aplicación
  • Tarea 2: Creación de máquinas virtuales
  • Tarea 3: Agregar servidores backend al grupo de back-end
  • Tarea 4: Probar la puerta de enlace de aplicación

Tarea 1: Crear una puerta de enlace de aplicación

  1. Inicie sesión en Azure Portal con su cuenta de Azure.

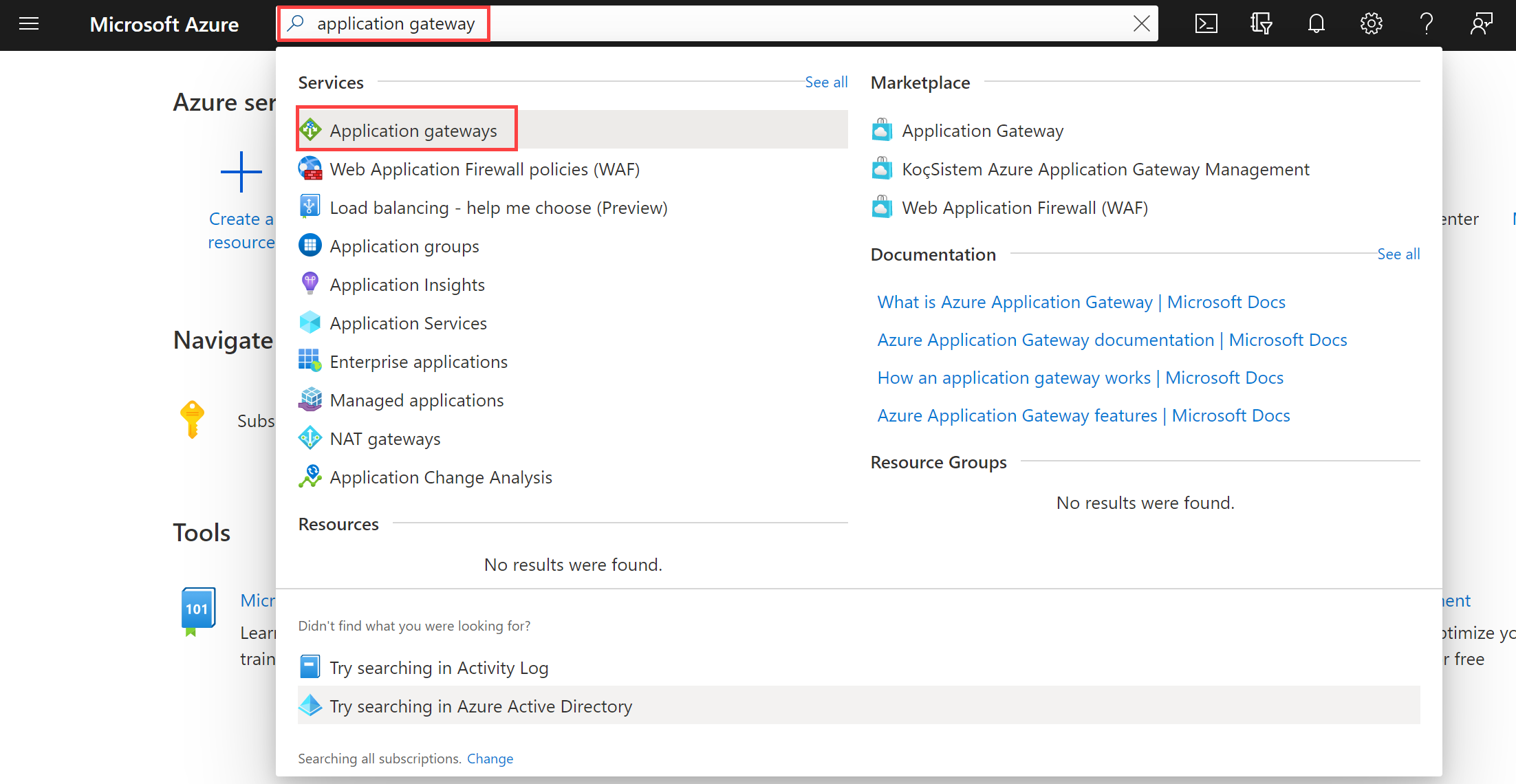

  2. En cualquier página de Azure Portal, en Buscar recursos, servicios y documentos (G+/), escribe “puerta de enlace de aplicación” y después selecciona Puertas de enlace de aplicaciones en los resultados. Búsqueda en Azure Portal de puerta de enlace de aplicación

  3. En la página Puertas de enlace de aplicaciones, seleccione + Crear.

  4. En la pestaña Aspectos básicos de Crear puerta de enlace de aplicaciones, escriba o seleccione la siguiente información:

    Configuración Valor
    Suscripción Selecciona tu suscripción.
    Resource group Seleccione Crear nuevo ContosoResourceGroup.
    Application Gateway ContosoAppGateway
    Region Seleccione Este de EE. UU.
    Virtual Network Seleccione Crear nuevo.

  5. En Crear red virtual, escriba o seleccione la siguiente información:

    Configuración Valor
    Nombre ContosoVNet
    ESPACIO DE DIRECCIONES
    Intervalo de direcciones 10.0.0.0/16
    SUBREDES
    Nombre de subred Cambie el valor predeterminado a AGSubnet.
    Intervalo de direcciones 10.0.0.0/24

  6. Seleccione Aceptar para volver a la pestaña Aspectos básicos de Crear puerta de enlace de aplicaciones.

  7. Acepte los valores predeterminados para las demás opciones y seleccione Siguiente: Front-end.

  8. En la pestaña Front-end, compruebe que Tipo de dirección IP de front-end esté establecido en Pública.

  9. Seleccione Agregar nuevo para Dirección IP pública y escriba AGPublicIPAddress como nombre de la dirección IP pública y, a continuación, seleccione Aceptar.

  10. Seleccione Siguiente: Back-end.

  11. En la pestaña Back-end, seleccione Agregar un grupo de back-end.

  12. En la ventana Agregar un grupo de back-end, escribe los valores siguientes para crear un grupo de back-end vacío:

    Configuración Valor
    Nombre BackendPool
    Adición de un grupo de back-end sin destinos Sí

  13. En la ventana Agregar un grupo de back-end, selecciona Agregar para guardar la configuración del grupo de back-end y vuelve a la pestaña Backends.

  14. En la pestaña Back-end, seleccione Siguiente: Configuración.

  15. En la pestaña Configuración, conecte el grupo de front-end y back-end que ha creado con una regla de enrutamiento.

  16. En la columna Reglas de enrutamiento, selecciona Agregar una regla de enrutamiento.

  17. En el cuadro Nombre de regla, escribe RoutingRule.

  18. En Prioridad, escribe 100.

  19. En la pestaña Cliente de escucha, escriba o seleccione la siguiente información:

    Configuración Valor
    Nombre del cliente de escucha Agente de escucha
    Dirección IP de front-end Selecciona IPv4 público

  20. Acepte los valores predeterminados de las demás opciones en la pestaña Agente de escucha.

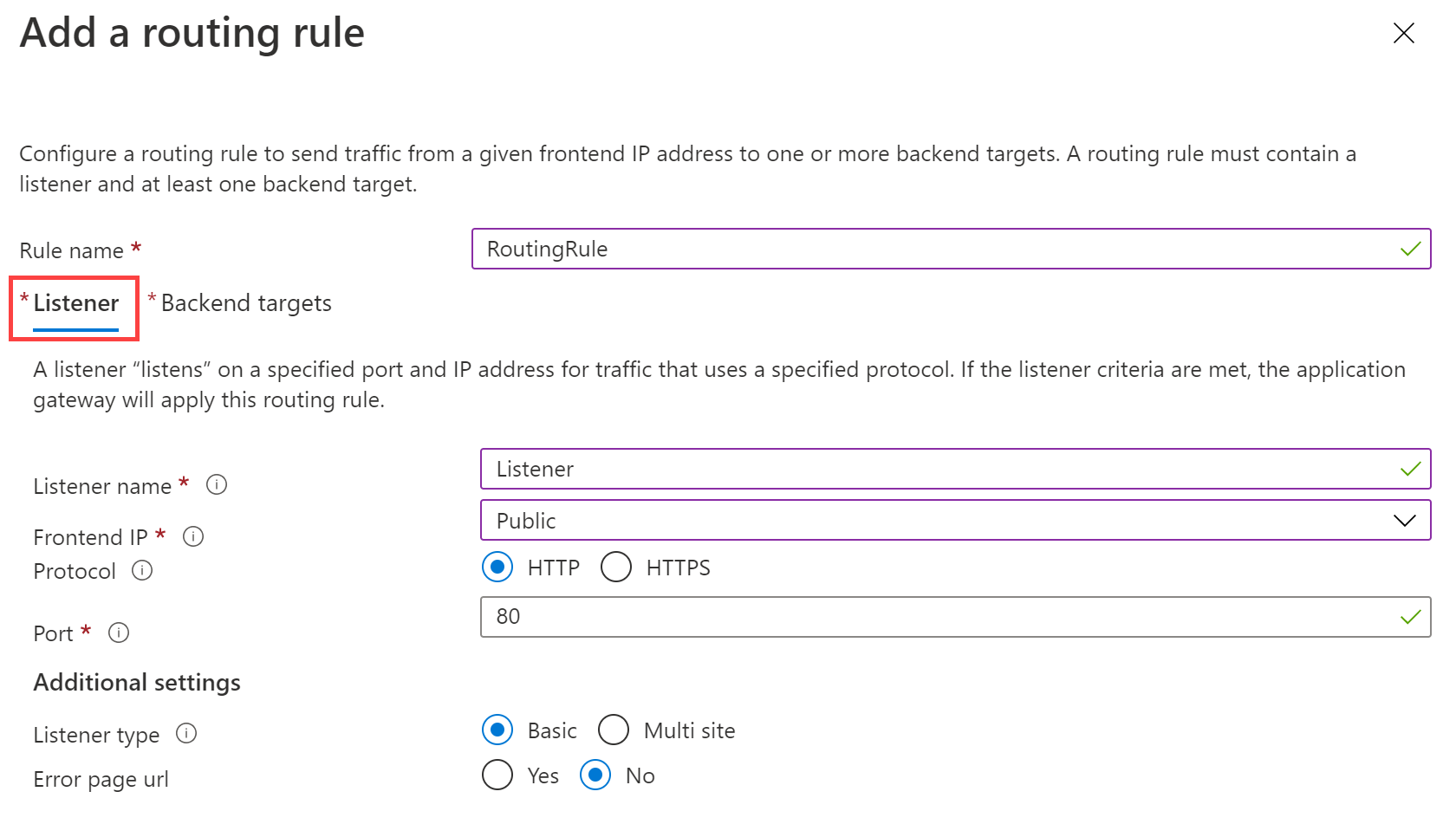

    Agregación de una regla de enrutamiento de Application Gateway en Azure Portal

  21. Seleccione la pestaña Destinos de back-end para configurar el resto de la regla de enrutamiento.

  22. En la pestaña Destinos de back-end, escriba o seleccione la siguiente información:

    Configuración Valor
    Tipo de destino Grupo de back-end
    Configuración de back-end Agregar nueva

  23. En Agregar una configuración de back-end, escribe o selecciona la siguiente información:

    Configuración Valor
    Nombre de la configuración de back-end HTTPSetting
    Puerto back-end 80

  24. Acepta los valores predeterminados de las demás opciones en la ventana Agregar una configuración de backend y luego selecciona Agregar para volver a Agregar una regla de enrutamiento.

  25. Seleccione Agregar para guardar la regla de enrutamiento y volver a la pestaña Configuración.

  26. Seleccione Siguiente: Etiquetas y, a continuación, Siguiente: Review + create (Revisar y crear).

  27. Revise la configuración en la pestaña Revisar y crear.

  28. Selecciona Crear para crear la red virtual, la dirección IP pública y la puerta de enlace de aplicación.

  29. Azure puede tardar varios minutos en crear la puerta de enlace de aplicación. Espera hasta que la implementación finalice correctamente.

Incorporación de una subred para servidores backend

  1. Busca y selecciona la ContosoVNet. Comprueba que se ha creado la AGSubnet.

  2. Para crear la BackendSubnet, selecciona Configuracion y Subredes. Asegúrate de agregar la subred al finalizar.

    Configuración Valor
    Nombre de subred BackendSubnet
    Intervalo de direcciones 10.0.1.0/24

Tarea 2: Creación de máquinas virtuales

  1. En Azure Portal, selecciona el icono Cloud Shell (parte superior derecha). Si es necesario, configura el shell.
    • Selecciona PowerShell.
    • Selecciona No se requiere cuenta de almacenamiento y tu Suscripción, después, selecciona Aplicar.
    • Espera a que se cree el terminal y se muestre una solicitud.

  2. En la barra de herramientas del panel Cloud Shell, selecciona Administrar archivos y después Cargar. Carga los siguientes archivos: backend.json, backend.parameters.json, y install-iis.ps1. Los archivos están disponibles para su descarga desde el repositorio, carpeta \Allfiles\Exercises\M05.

  3. Implementa las plantillas de ARM siguientes a fin de crear las máquinas virtuales necesarias para este ejercicio:

    Nota: se te pedirá que proporciones una contraseña de administrador.

    $RGName = "ContosoResourceGroup"

New-AzResourceGroupDeployment -ResourceGroupName $RGName -TemplateFile backend.json -TemplateParameterFile backend.parameters.json

    Nota: Dedica tiempo a revisar el archivo backend.json. Hay dos máquinas virtuales que se implementan. Esta operación puede tardar unos minutos.

  4. El comando debe completarse correctamente y enumerar BackendVM1 y BackendVM2.

Instalación de IIS en una máquina virtual

  1. Cada servidor backend necesita que IIS esté instalado.

  2. Continúa en el símbolo del sistema de PowerShell y usa el script que se proporciona para instalar IIS en BackendVM1.

    Invoke-AzVMRunCommand -ResourceGroupName 'ContosoResourceGroup' -Name 'BackendVM1' -CommandId 'RunPowerShellScript' -ScriptPath 'install-iis.ps1'

    Nota: mientras esperas, revisa el script de PowerShell. Ten en cuenta que la página principal de IIS se está personalizando para proporcionar el nombre de la máquina virtual.

  3. Vuelve a ejecutar el comando, esta vez para BackendVM2.

    Invoke-AzVMRunCommand -ResourceGroupName 'ContosoResourceGroup' -Name 'BackendVM2' -CommandId 'RunPowerShellScript' -ScriptPath 'install-iis.ps1'

    Nota: el comando tardará un par de minutos en completarse.

Tarea 3: Agregar servidores backend al grupo de back-end

  1. En el menú de Azure Portal, selecciona Todos los recursos o busca y selecciona Todos los recursos. Después, selecciona ContosoAppGateway.

  2. En Configuración, selecciona Grupos de backend.

  3. Selecciona BackendPool.

  4. En la página Editar un grupo de backend, en Destinos de backend, en Tipo de destino, selecciona Máquina virtual.

  5. En Destino, selecciona BackendVM1-nic.

  6. En Tipo de destino, selecciona Máquina virtual.

  7. En Destino, selecciona BackendVM2-nic.

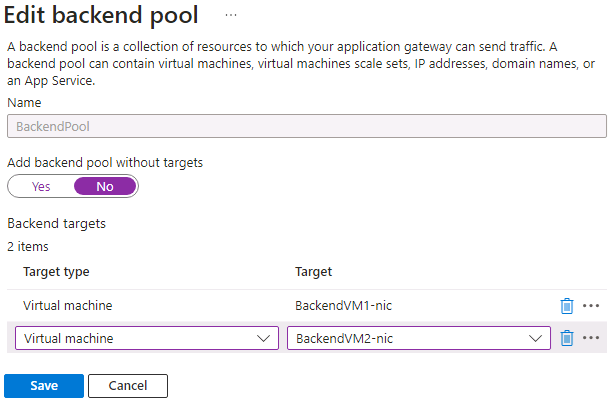

    Agregar back-ends de destino a un grupo de back-end en Azure Portal

  8. Selecciona Guardar y espera a que se agreguen los destinos.

  9. Comprueba que los servidores back-end están en buen estado. Selecciona Supervisión y, después, Supervisión. Ambos destinos deben ser correctos.

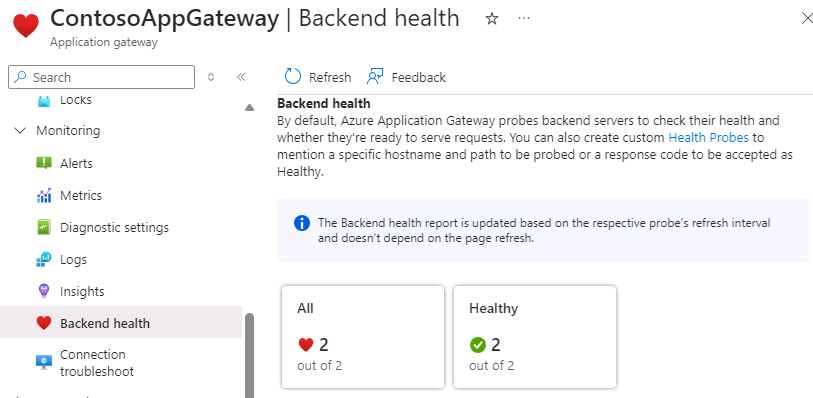

    Azure Portal comprueba el estado del back-end.

Tarea 4: Probar la puerta de enlace de aplicación

No es necesario instalar IIS para crear la puerta de enlace de aplicaciones, pero se instaló en este ejercicio para comprobar si Azure creó correctamente la puerta de enlace de aplicación.

Use IIS para probar la puerta de enlace de aplicaciones

  1. Busque la dirección IP pública de la puerta de enlace de aplicaciones en la página de información general.

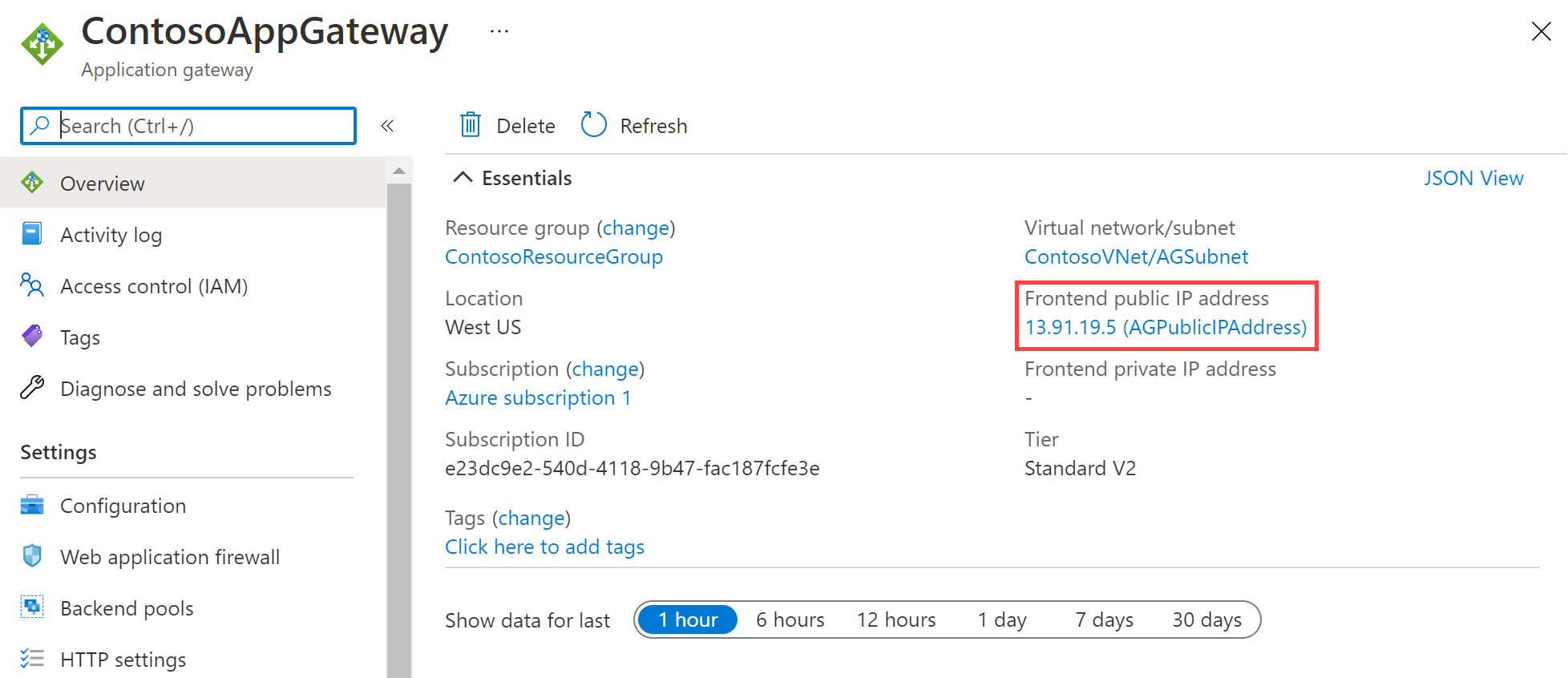

    Búsqueda de la dirección IP pública de front-end en Azure Portal

  2. Copie la dirección IP pública y, luego, péguela en la barra de direcciones del explorador para ir a esa dirección IP.

  3. Compruebe la respuesta. Una respuesta válida corrobora que la puerta de enlace de aplicaciones se ha creado correctamente y puede conectarse correctamente con el back-end.

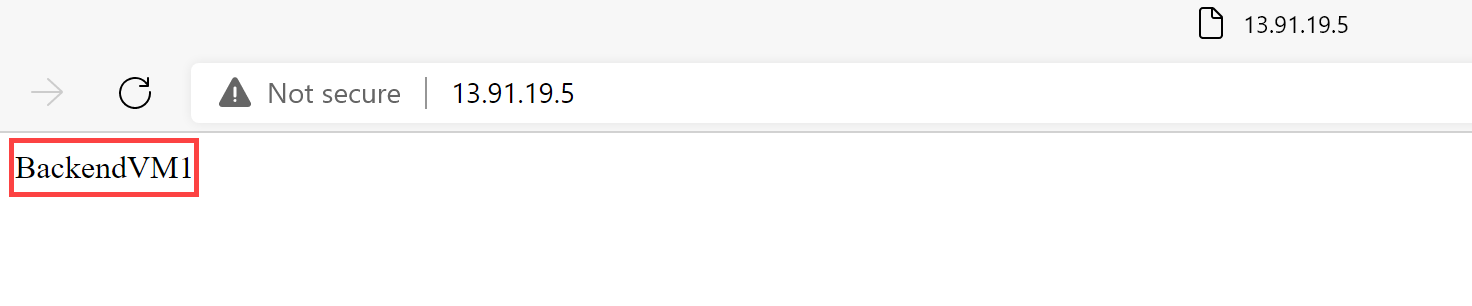

    Explorador: muestra BackendVM1 o BackendVM2, en función del servidor backend que responda a la solicitud.

  4. Actualice el explorador varias veces y, después, debería ver las conexiones a BackendVM1 y BackendVM2.

Limpieza de recursos

Nota: No olvide quitar los recursos de Azure recién creados que ya no use. La eliminación de los recursos sin usar garantiza que no verás cargos inesperados.

  1. En Azure Portal, abre la sesión de PowerShell en el panel Cloud Shell.

  2. Ejecute el comando siguiente para eliminar todos los grupos de recursos que ha creado en los laboratorios de este módulo:

    Remove-AzResourceGroup -Name 'IntLB-RG' -Force -AsJob

Nota: el comando se ejecuta de forma asincrónica (según determina el parámetro -AsJob). Aunque podrás ejecutar otro comando de PowerShell inmediatamente después en la misma sesión de PowerShell, los grupos de recursos tardarán unos minutos en eliminarse.

Ampliar el aprendizaje con Copilot

Copilot puede ayudarle a aprender a usar las herramientas de scripting de Azure. Copilot también puede ayudar en áreas no cubiertas en el laboratorio o donde necesita más información. Abra un explorador Edge y elija Copilot (superior derecha) o vaya a copilot.microsoft.com. Dedique unos minutos a probar estas indicaciones.

  • ¿Cómo enruta Azure Application Gateway las solicitudes?
  • ¿Qué características de seguridad incluye Azure Application Gateway?
  • Compara Azure Application Gateway con Azure Load Balancer. Proporciona ejemplos de cuándo usar cada producto.

Más información con el aprendizaje autodirigido

Puntos clave

Enhorabuena por completar el laboratorio. Estas son las principales conclusiones del laboratorio.

  • Azure Application Gateway es un equilibrador de carga de tráfico web (OSI capa 7) que permite administrar el tráfico a las aplicaciones web.
  • Application Gateway puede tomar decisiones de enrutamiento basadas en atributos adicionales de una solicitud HTTP, por ejemplo los encabezados de host o la ruta de acceso del URI.
  • Usa Application Gateway para la aplicación hospedada en una sola región y cuando necesites enrutamiento basado en dirección URL.
