M04: Unidad 4 Creación y configuración de un equilibrador de carga de Azure.

En este ejercicio, creará un equilibrador de carga interno para la organización ficticia Contoso Ltd.

Nota: Hay disponible una simulación de laboratorio interactiva que le permite realizar sus propias selecciones a su entera discreción. Es posible que encuentre pequeñas diferencias entre la simulación interactiva y el laboratorio hospedado, pero las ideas y los conceptos básicos que se muestran son los mismos.

Tiempo estimado: 60 minutos (incluye aproximadamente 45 minutos de tiempo de espera de implementación)

Los pasos para crear un equilibrador de carga interno son muy similares a los que ya ha aprendido en este módulo para crear un equilibrador de carga público. La principal diferencia es que con un equilibrador de carga público se accede al front-end a través de una dirección IP pública y se prueba la conectividad desde un host que se encuentra fuera de la red virtual; mientras que, con un equilibrador de carga interno, el front-end es una dirección IP privada dentro de la red virtual y se prueba la conectividad desde un host dentro de la misma red.

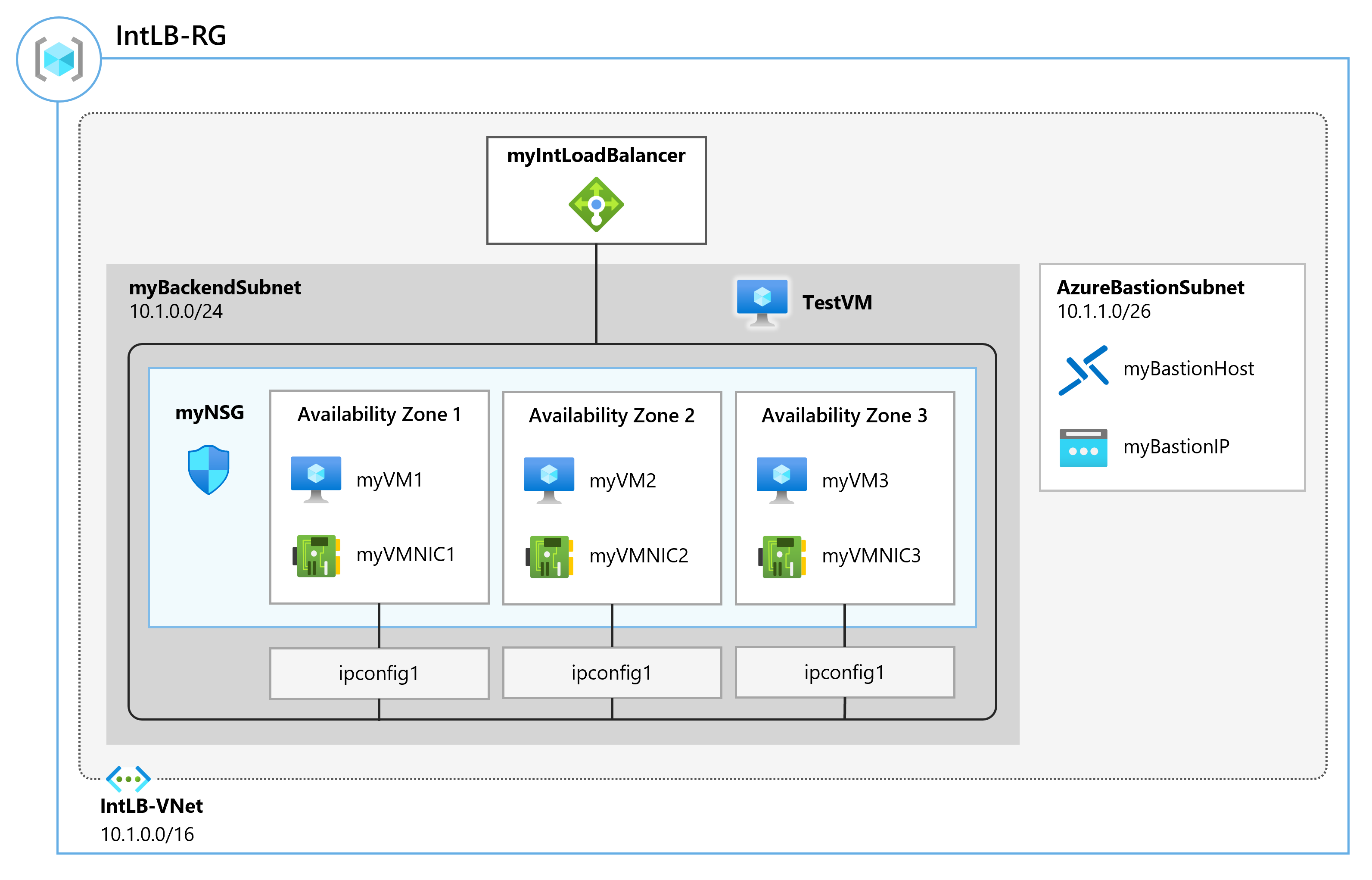

diagrama de equilibrador de carga estándar interno

En este ejercicio, aprenderá a:

  • Tarea 1: Creación de la red virtual
  • Tarea 2: Creación de servidores backend
  • Tarea 3: Creación del equilibrador de carga
  • Tarea 4: Creación de recursos del equilibrador de carga
  • Tarea 5: Prueba del equilibrador de carga

Tarea 1: Creación de la red virtual

En esta sección, creará una red virtual y una subred.

  1. Inicie sesión en el Portal de Azure.

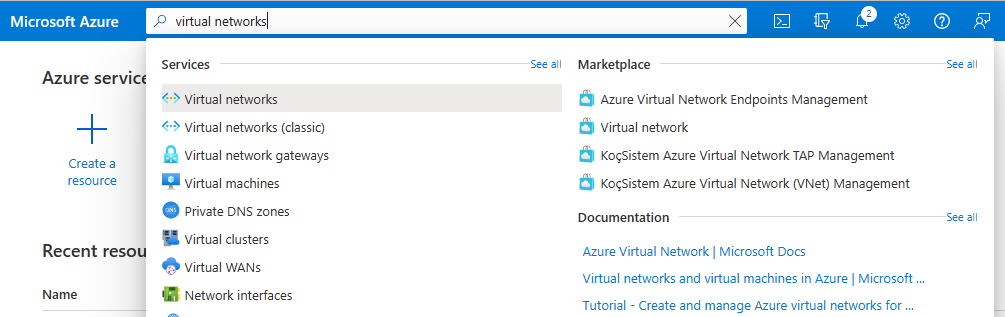

  2. En la página principal de Azure Portal, vaya a la barra Búsqueda global, busque Redes virtuales y seleccione Redes virtuales en servicios. Resultados de la barra Búsqueda global de la página principal de Azure Portal para red virtual.

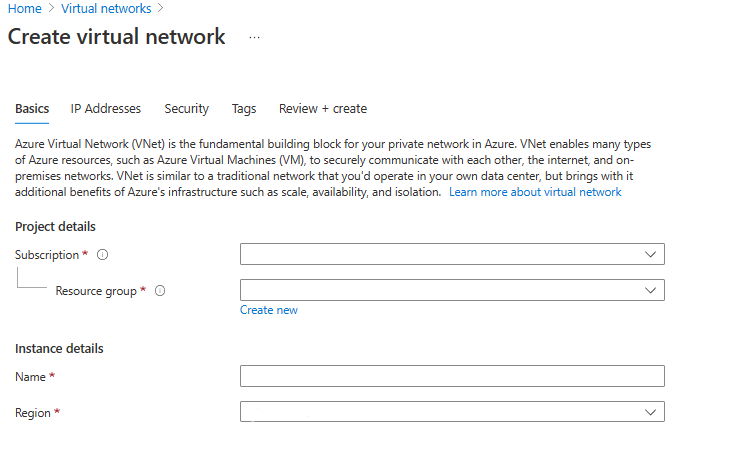

  3. En la página Redes virtuales, seleccione Crear. Asistente para la creación de una red virtual.

  4. En la pestaña Datos básicos, use la información de la tabla siguiente para crear la red virtual.

    Configuración Valor
    Suscripción Selecciona la suscripción
    Resource group Seleccione Crear nuevo Nombre: IntLB-RG
    Nombre IntLB-VNet
    Region (EE. UU.) Este de EE. UU.

  5. Seleccione Siguiente: Direcciones IP.

  6. En la pestaña Direcciones IP, en el cuadro Espacio de direcciones IPv4, quita el valor predeterminado y escribe 10.1.0.0/16.

  7. En la pestaña Direcciones IP, selecciona + Agregar subred.

  8. En el panel Añadir subred, proporcione el nombre de subred myBackendSubnet y el intervalo de direcciones de subred 10.1.0.0/24.

  9. Seleccione Agregar.

  10. Selecciona Agregar subred, proporciona el nombre de subred myFrontEndSubnet y un intervalo de direcciones de subred 10.1.2.0/24. Seleccione Agregar.

  11. Seleccione Siguiente: Seguridad.

  12. En BastionHost, seleccione Habilitar y escriba la información de la tabla siguiente.

    Configuración Valor
    Nombre del bastión myBastionHost
    Espacio de direcciones de AzureBastionSubnet 10.1.1.0/26
    Dirección IP pública Seleccione Crear nuevo Nombre: myBastionIP

  13. Seleccione Revisar + crear.

  14. Seleccione Crear.

Tarea 2: Creación de servidores backend

En esta sección, creará tres máquinas virtuales, que estarán en el mismo conjunto de disponibilidad, para el grupo de back-end del equilibrador de carga, las agregará al grupo de back-end y, después, instalará IIS en las tres máquinas virtuales para probar el equilibrador de carga.

  1. En Azure Portal, selecciona el icono Cloud Shell (parte superior derecha). Si es necesario, configura el shell.
    • Selecciona PowerShell.
    • Selecciona No se requiere cuenta de almacenamiento y tu Suscripción, después, selecciona Aplicar.
    • Espera a que se cree el terminal y se muestre una solicitud.

  2. En la barra de herramientas del panel de Cloud Shell, seleccione el icono Cargar o descargar archivos, en el menú desplegable, seleccione Cargar y cargue los siguientes archivos azuredeploy.json y azuredeploy.parameters.json en el directorio principal de Cloud Shell uno a uno.

  3. Implemente las plantillas de ARM siguientes a fin de crear las máquinas virtuales necesarias para este ejercicio:

    Nota: Se le pedirá que proporcione una contraseña de administrador.

    $RGName = "IntLB-RG"

New-AzResourceGroupDeployment -ResourceGroupName $RGName -TemplateFile azuredeploy.json -TemplateParameterFile azuredeploy.parameters.json

Puede tardar entre 5 y 10 minutos en crear estas tres máquinas virtuales. No tienes que esperar hasta que se complete este trabajo, ya puedes continuar con la siguiente tarea.

Tarea 3: Creación del equilibrador de carga

En esta sección, creará un equilibrador de carga de SKU estándar interno. La razón por la que en este ejercicio se va a crear un equilibrador de carga de SKU Estándar, en lugar de uno de SKU Básica, es que en ejercicios posteriores se necesitará una versión de SKU Estándar del equilibrador de carga.

  1. En la página principal de Azure Portal, seleccione Crear un recurso.

  2. En el cuadro de búsqueda de la parte superior de la página, escribe Equilibrador de carga y luego presiona Entrar (Nota: No selecciones uno de la lista).

  3. En la página de resultados, encuentre y seleccione Load Balancer (el que muestra “Microsoft” y “Azure Service” debajo del nombre).

  4. Seleccione Crear.

  5. En la pestaña Datos básicos, use la información de la tabla siguiente para crear el equilibrador de carga.

    Configuración Valor
    Suscripción Selecciona la suscripción
    Resource group IntLB-RG
    Nombre myIntLoadBalancer
    Region (EE. UU.) Este de EE. UU.
    SKU Estándar
    Tipo Interno
    Nivel Regional

  6. Selecciona Siguiente: Configuraciones de direcciones IP de front-end.

  7. Selecciona Agregar una IP de front-end.

  8. En el panel Agregar dirección IP de front-end, escribe la información de la tabla siguiente y selecciona Agregar.

    Configuración Valor
    Nombre LoadBalancerFrontEnd
    Virtual network IntLB-VNet
    Subnet myFrontEndSubnet
    Asignación Dinámica

  9. Seleccione Revisar + crear.

  10. Seleccione Crear.

Tarea 4: Creación de recursos del equilibrador de carga

En esta sección, va a configurar las opciones del equilibrador de carga para un grupo de direcciones de back-end. Luego creará un sondeo de estado y una regla de un equilibrador de carga.

Creación de un grupo de back-end y adición de máquinas virtuales a dicho grupo

Un grupo de direcciones de back-end contiene las direcciones IP de las tarjetas de interfaz de red virtuales conectadas al equilibrador de carga.

  1. En la página principal de Azure Portal, selecciona Todos los recursos y después selecciona myIntLoadBalancer en la lista de recursos.

  2. En Configuración, seleccione Grupos de back-end y después Agregar.

  3. En la página Agregar grupo de back-end, escriba la información de la tabla siguiente.

    Configuración Valor
    Nombre myBackendPool
    Virtual network IntLB-VNet

  4. En Máquinas virtuales, selecciona Agregar.

  5. Activa las casillas de las tres máquinas virtuales (myVM1, myVM2 y myVM3) y después selecciona Agregar.

  6. Seleccione Guardar. Imagen 7

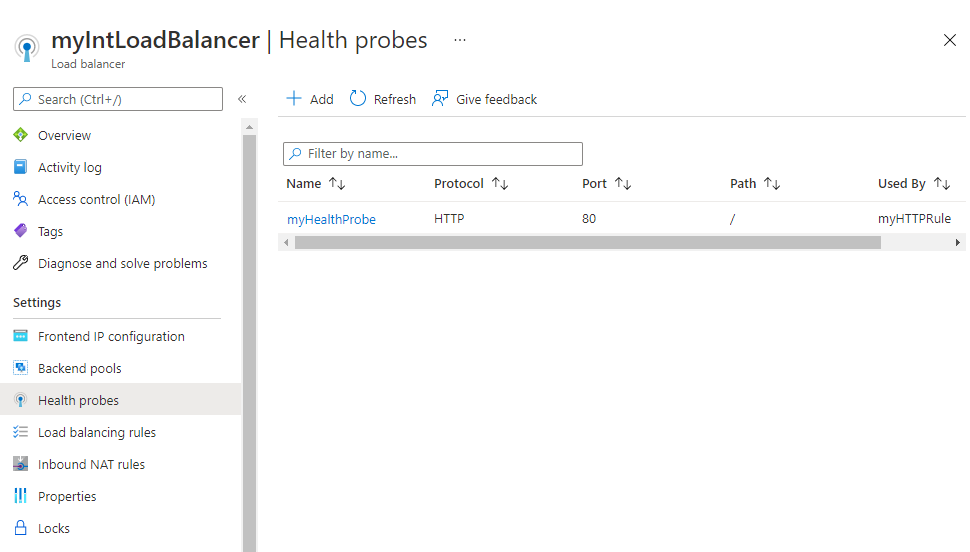

Creación de un sondeo de estado

El equilibrador de carga supervisa el estado de la aplicación con un sondeo de estado. El sondeo de estado agrega o quita las máquinas virtuales del equilibrador de carga a partir de su respuesta a las comprobaciones de estado. Aquí creará un sondeo de estado para supervisar el estado de las máquinas virtuales.

  1. En Configuración, seleccione Sondeos de estado y, a continuación, seleccione Agregar.

  2. En la página Agregar sondeo de estado, escriba la información de la tabla siguiente.

    Configuración Valor
    Nombre myHealthProbe
    Protocolo HTTP
    Port 80
    Ruta de acceso /
    Intervalo 15

  3. Seleccione Agregar. Imagen 5

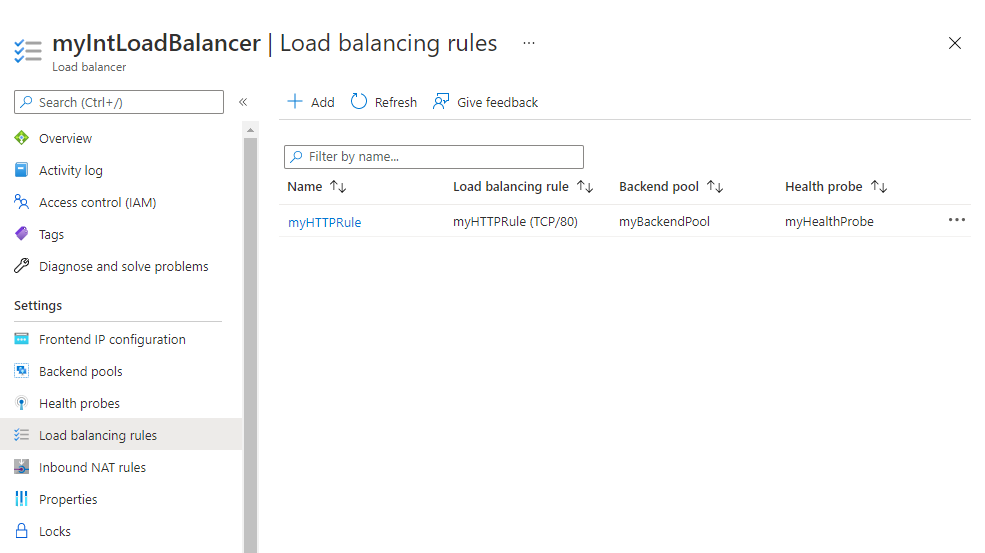

Creación de una regla de equilibrador de carga

Las reglas de equilibrador de carga se utilizan para definir cómo se distribuye el tráfico a las máquinas virtuales. Defina la configuración IP del front-end para el tráfico entrante y el grupo de direcciones IP de back-end para recibir el tráfico. Los puertos de origen y de destino se definen en la regla. Aquí creará una regla de equilibrador de carga.

  1. En Configuración, seleccione Reglas de equilibrio de carga y, a continuación, seleccione Agregar.

  2. En la página Agregar regla de equilibrio de carga, escriba la información de la tabla siguiente.

    Configuración Valor
    Nombre myHTTPRule
    Versión de la dirección IP IPv4
    Dirección IP del front-end LoadBalancerFrontEnd
    Grupo back-end myBackendPool
    Protocolo TCP
    Port 80
    Puerto back-end 80
    Sondeo de mantenimiento myHealthProbe
    Persistencia de la sesión None
    Tiempo de espera de inactividad (minutos) 15
    Dirección IP flotante Deshabilitado

  3. Seleccione Guardar. Imagen 6

Tarea 5: Prueba del equilibrador de carga

En esta sección, creará una máquina virtual de prueba y, después, probará el equilibrador de carga.

Creación de la máquina virtual de prueba

  1. En la página principal de Azure Portal, selecciona Crear un recurso, luego virtual y después selecciona Máquina virtual (si este tipo de recurso no aparece en la página, usa el cuadro de búsqueda de la parte superior de la página para buscarlo y selecciónalo).

  2. En la página Crear una máquina virtual, en la pestaña Datos básicos, use la información de la tabla siguiente para crear la primera máquina virtual.

    Configuración Valor
    Suscripción Selecciona la suscripción
    Resource group IntLB-RG
    Nombre de la máquina virtual myTestVM
    Region (EE. UU.) Este de EE. UU.
    Opciones de disponibilidad No se requiere redundancia de la infraestructura
    Imagen Windows Server 2019 Datacenter - Gen 2
    Size Standard_DS2_v3: 2 vcpu, 8 GiB de memoria
    Nombre de usuario TestUser
    Contraseña Proporcione una contraseña segura
    Confirmar contraseña Proporcione una contraseña segura

  3. Selecciona Siguiente: Discos y después Siguiente: Redes.

  4. En la pestaña Redes, use la información de la tabla siguiente para configurar las opciones de red.

    Configuración Valor
    Virtual network IntLB-VNet
    Subnet myBackendSubnet
    Dirección IP pública Cambiar a Ninguno
    Grupo de seguridad de red de NIC Avanzado
    Configuración del grupo de seguridad de red Seleccione el grupo myNSG existente.
    Opciones de equilibrio de carga Ninguno

  5. Seleccione Revisar + crear.

  6. Seleccione Crear.

  7. Espere a que se implemente esta última máquina virtual antes de avanzar con la tarea siguiente.

Conexión a la máquina virtual de prueba para probar el equilibrador de carga

  1. En la página principal de Azure Portal, selecciona Todos los recursos y después selecciona myIntLoadBalancer en la lista de recursos.

  2. En la página Información general, anote la Dirección IP privada o cópiela en el Portapapeles. Nota: Es posible que tengas que seleccionar Ver más para ver el campo Dirección IP privada.

  3. Selecciona Inicio y después en la página principal de Azure Portal, selecciona Todos los recursos y luego selecciona en la máquina virtual myTestVM que acabas de crear.

  4. En la página Introducción, seleccione Conectar y después Instancia de Bastion.

  5. Seleccione Usar Bastion.

  6. En el cuadro Nombre de usuario, escribe TestUser y en el cuadro Contraseña, escribe la contraseña que has creado y luego selecciona Conectar. Si el bloqueador de elementos emergentes impide la nueva ventana, permite el bloqueador de elementos emergentes y conéctate de nuevo.

  7. La ventana myTestVM se abrirá en otra pestaña del explorador.

  8. Si aparece el panel Redes, selecciona Sí.

  9. Selecciona el icono Internet Explorer de la barra de tareas para abrir el explorador web.

  10. Selecciona Aceptar en el cuadro de diálogo Configurar Internet Explorer 11.

  11. Escriba (o pegue) la Dirección IP privada (por ejemplo, 10.1.0.4) del paso anterior en la barra de direcciones del explorador y presione Entrar.

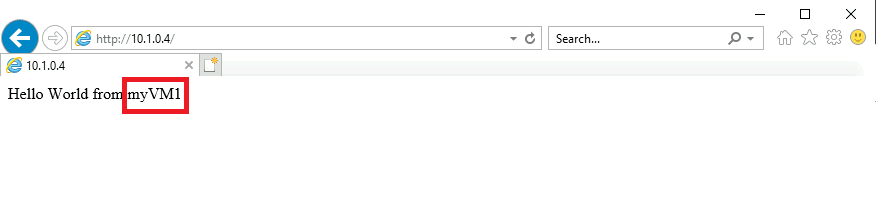

  12. La página principal web predeterminada del servidor web IIS se muestra en la ventana del explorador. Responderá una de las tres máquinas virtuales del grupo de back-end. Imagen 8

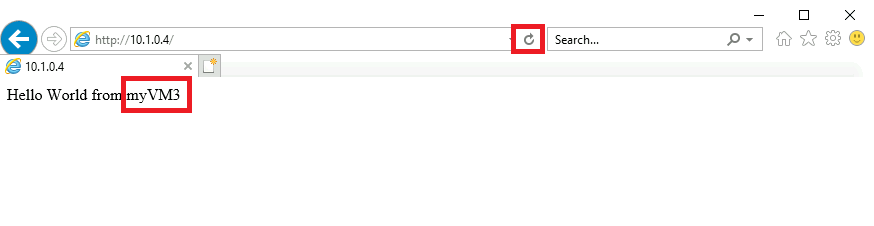

  13. Si seleccionas varias veces el botón Actualizar del explorador, verás que la respuesta procede aleatoriamente de las distintas máquinas virtuales del grupo back-end del equilibrador de carga interno. Imagen 9

Limpieza de recursos

Nota: No olvide quitar los recursos de Azure recién creados que ya no use. La eliminación de los recursos sin usar garantiza que no verás cargos inesperados.

  1. En Azure Portal, abre la sesión de PowerShell en el panel Cloud Shell.

  2. Ejecute el comando siguiente para eliminar todos los grupos de recursos que ha creado en los laboratorios de este módulo:

    Remove-AzResourceGroup -Name 'IntLB-RG' -Force -AsJob

    Nota: el comando se ejecuta de forma asincrónica (según determina el parámetro -AsJob). Aunque podrás ejecutar otro comando de PowerShell inmediatamente después en la misma sesión de PowerShell, los grupos de recursos tardarán unos minutos en eliminarse.

Ampliar el aprendizaje con Copilot

Copilot puede ayudarle a aprender a usar las herramientas de scripting de Azure. Copilot también puede ayudar en áreas no cubiertas en el laboratorio o donde necesita más información. Abra un explorador Edge y elija Copilot (superior derecha) o vaya a copilot.microsoft.com. Dedique unos minutos a probar estas indicaciones.

  • ¿En qué se diferencian los equilibradores de carga públicos y privados de Azure? Proporciona escenarios de ejemplo para cada tipo.
  • Proporciona una tabla que compare las SKU básicas y estándar de Azure Load Balancer.
  • ¿Cómo decide Azure Load Balancer procesar las solicitudes entrantes?

Más información con el aprendizaje autodirigido

Puntos clave

Enhorabuena por completar el laboratorio. Estas son las principales conclusiones del laboratorio.

  • El equilibrio de carga se refiere a distribuir eficientemente el tráfico de red entrante entre un grupo de servidores o recursos backend.
  • Azure Load Balancer distribuye flujos de entrada del front-end del equilibrador de carga a instancias del grupo de back-end. Estos flujos se distribuyen según las reglas de equilibrio de carga configuradas y los sondeos de estado. Las instancias del grupo de back-end pueden ser máquinas virtuales (VM) de Azure o conjuntos de escalado de máquinas virtuales.
  • Azure ofrece equilibradores de carga públicos y privados. Los equilibradores de carga públicos son ideales para aplicaciones accesibles desde Internet, conexiones salientes y aplicaciones web. Los equilibradores de carga privados son mejores para aplicaciones internas, servicios back-end y escenarios híbridos.
