M02 – Lerneinheit 7: Erstellen eines Virtual WAN mithilfe des Azure-Portals

Übungsszenario

In dieser Übung erstellen Sie ein Virtual WAN für Contoso.

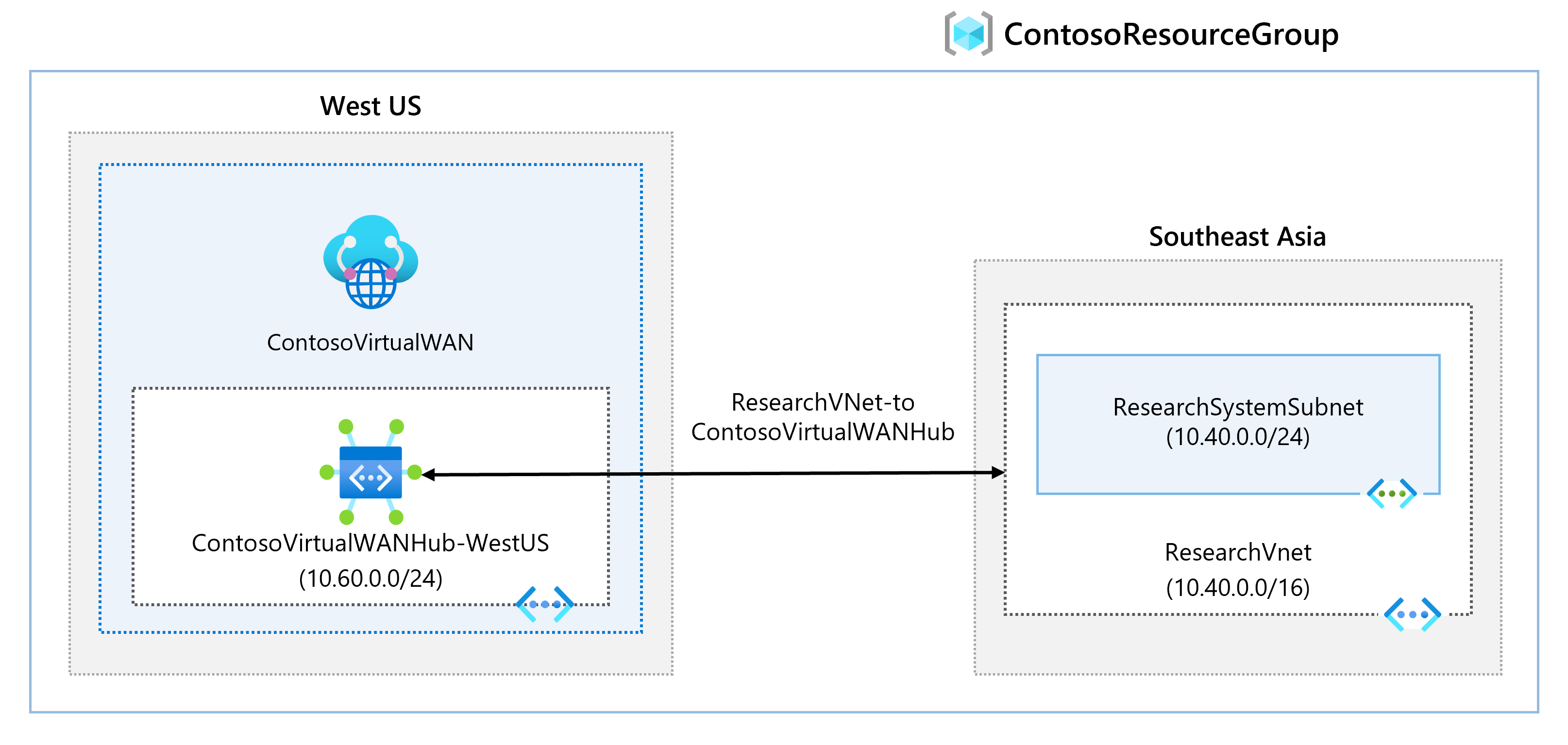

Diagramm der WAN-Architektur des virtuellen Netzwerks.

Stellenqualifikationen

In dieser Übung führen Sie die folgenden Schritte aus:

  • Aufgabe 1: Erstellen eines virtuellen WAN
  • Aufgabe 2: Erstellen eines Hubs mithilfe des Azure-Portals
  • Aufgabe 3: Verbinden eines VNet mit dem virtuellen Hub

Interaktive Labsimulationen

Hinweis: Die zuvor bereitgestellten Laborsimulationen wurden eingestellt.

Geschätzte Dauer: 65 Minuten (einschließlich ca. 45 Minuten Wartezeit bei der Bereitstellung)

Aufgabe 1: Erstellen eines virtuellen WAN

  1. Navigieren Sie in einem Browser zum Azure-Portal, und melden Sie sich mit Ihrem Azure-Konto an.

  2. Geben Sie im Portal „Virtual WAN“ in das Suchfeld ein, und wählen Sie in der Ergebnisliste Virtuelle WANs aus.

    Suchen nach Virtual WAN im Azure-Portal.

  3. Klicken Sie auf der Seite „Virtual WAN“ auf + Erstellen.

  4. Füllen Sie auf der Seite WAN erstellen auf der Registerkarte Grundlagen die folgenden Felder aus:

    • Abonnement: Verwenden Sie das vorhandene Abonnement.

    • Ressourcengruppe: ContosoResourceGroup

    • Ressourcengruppenstandort: Wählen Sie in der Dropdownliste einen Ressourcenstandort aus. Ein WAN ist eine globale Ressource, die nicht in einer bestimmten Region angeordnet ist. Sie müssen aber eine Region auswählen, damit Sie die von Ihnen erstellte WAN-Ressource verwalten und finden können.

    • Name: ContosoVirtualWAN

    • Typ: Standard

  5. Wenn Sie die Felder ausgefüllt haben, wählen Sie Überprüfen + Erstellen aus.

  6. Klicken Sie nach bestandenen Überprüfung auf Erstellen, um das virtuelle WAN zu erstellen.

Aufgabe 2: Erstellen eines Hubs mithilfe des Azure-Portals

Ein Hub enthält Gateways für Verbindungen vom Typ „Site-to-Site“, „ExpressRoute“ oder „Point-to-Site“. Es dauert 30 Minuten, um das Site-to-Site-VPN-Gateway im virtuellen Hub zu erstellen. Sie müssen ein Virtual WAN erstellen, bevor Sie einen Hub erstellen können.

  1. Suchen Sie das virtuelle WAN, das Sie erstellt haben.

  2. Klicken Sie auf der Seite Virtual WAN unter Konnektivität auf Hubs.

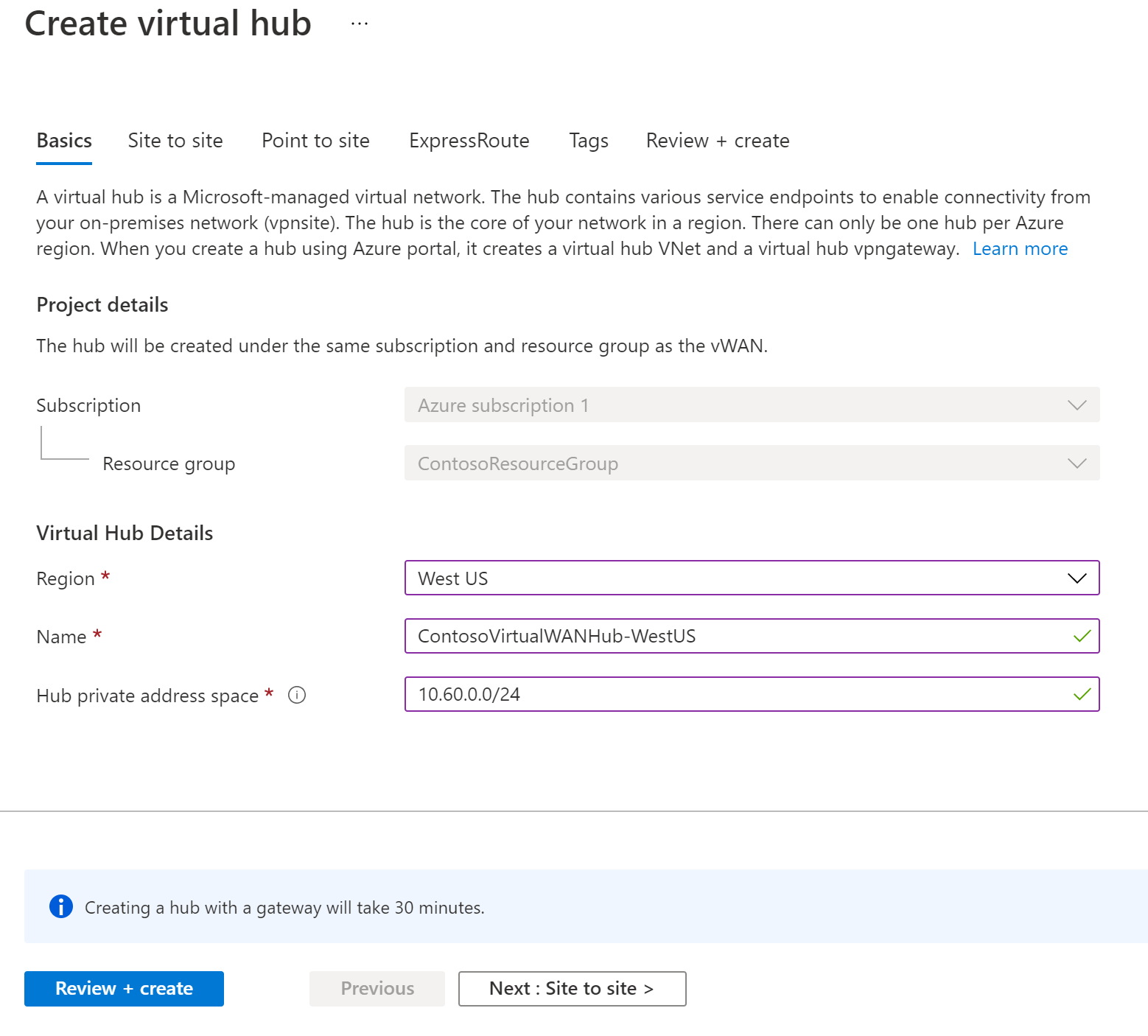

  3. Wählen Sie auf der Seite Hubs + Neuer Hub aus, um die Seite „Virtuellen Hub erstellen“ zu öffnen. Erstellen eines virtuellen Hubs, Registerkarte „Grundlagen“.

  4. Füllen Sie auf der Seite Virtuellen Hub erstellen auf der Registerkarte Grundlagen die folgenden Felder aus:
    • Region: USA, Westen
    • Name: ContosoVirtualWANHub-WestUS
    • Privater Adressraum des Hubs: 10.60.0.0/24
    • Virtuelle Hubkapazität: 2 Routinginfrastruktureinheiten
    • Hubroutingpräferenz. Übernehmen Sie die Standardeinstellung
  5. Klicken Sie auf Weiter: Site-to-Site.

  6. Füllen Sie auf der Registerkarte Site-to-Site die folgenden Felder aus:
    • Möchten Sie eine Site-to-Site-Verbindung (VPN-Gateway) erstellen? Ja
    • Das Feld AS-Nummer kann nicht bearbeitet werden.
    • Gatewayskalierungseinheiten: 1 Skalierungseinheit = 500 MBit/s x 2
    • Routingpräferenz: Übernehmen Sie die Standardeinstellung
  7. Wählen Sie zum Überprüfen Überprüfen + erstellen aus.

  8. Wählen Sie Erstellen aus, um den Hub zu erstellen.

  9. Klicken Sie nach 30 Minuten auf Aktualisieren, um den Hub auf der Seite Hubs anzuzeigen.

Aufgabe 3: Verbinden eines VNet mit dem virtuellen Hub

  1. Suchen Sie das virtuelle WAN, das Sie erstellt haben.

  2. Wählen Sie in ContosoVirtualWAN unter Konnektivität die Option Virtuelle Netzwerkverbindungen aus.

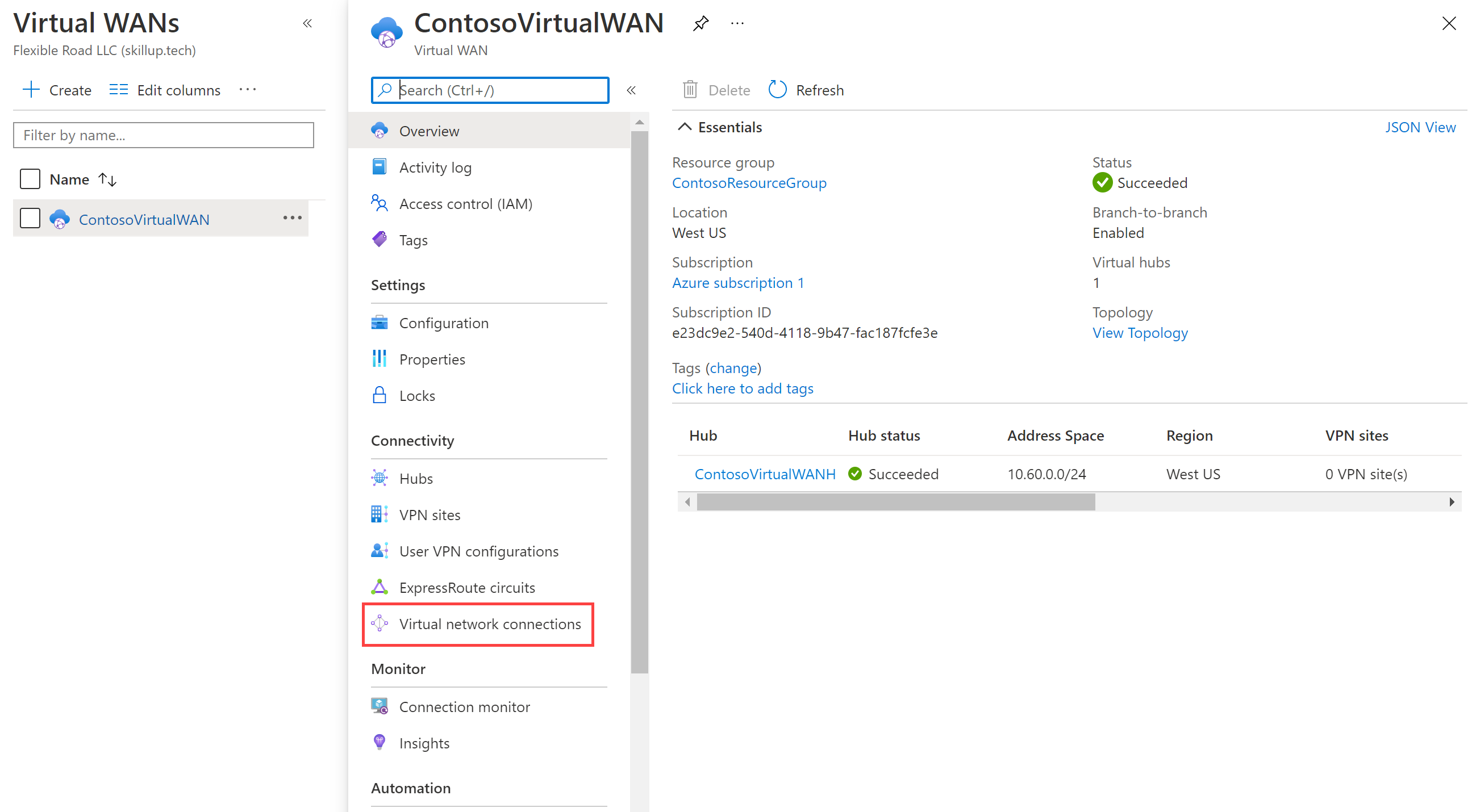

    Virtual WAN-Konfigurationsseite mit hervorgehobenen virtuellen Netzwerkverbindungen.

  3. Wählen Sie unter ContosoVirtualWAN Virtuelle Netzwerkverbindungen + Verbindung hinzufügen aus.
  4. Verwenden Sie unter Verbindung hinzufügen die folgenden Informationen, um die Verbindung zu erstellen.

    • Verbindungsname: ContosoVirtualWAN-to-ResearchVNet

    • Hubs: ContosoVirtualWANHub-WestUS

    • Abonnement: keine Änderungen

    • Ressourcengruppe: ContosoResourceGroup

    • Virtuelles Netzwerk: ResearchVNet

    • An keine verteilen: Ja

    • Routingtabelle zuordnen: Standard

  5. Klicken Sie auf Erstellen.

Bereinigen von Ressourcen

Hinweis: Denken Sie daran, alle neu erstellten Azure-Ressourcen zu entfernen, die Sie nicht mehr verwenden. Durch das Entfernen nicht verwendeter Ressourcen wird sichergestellt, dass keine unerwarteten Gebühren anfallen.

  1. Öffnen Sie im Azure-Portal im Bereich Cloud Shell die PowerShell-Sitzung.

  2. Löschen Sie alle Ressourcengruppen, die Sie während der praktischen Übungen in diesem Modul erstellt haben, indem Sie den folgenden Befehl ausführen:

    Remove-AzResourceGroup -Name 'ContosoResourceGroup' -Force -AsJob


    Hinweis: Der Befehl wird (wie über den Parameter „-AsJob“ festgelegt) asynchron ausgeführt. Dies bedeutet, dass Sie zwar direkt im Anschluss einen weiteren PowerShell-Befehl in derselben PowerShell-Sitzung ausführen können, es jedoch einige Minuten dauert, bis die Ressourcengruppen tatsächlich entfernt werden.
