M02 – Lerneinheit 3: Erstellen und Konfigurieren eines Gateways des virtuellen Netzwerks

Übungsszenario

In dieser Übung konfigurieren Sie ein Gateway für virtuelle Netzwerke, um das Contoso Core Services-VNet und das Fertigungs-VNet zu verbinden.

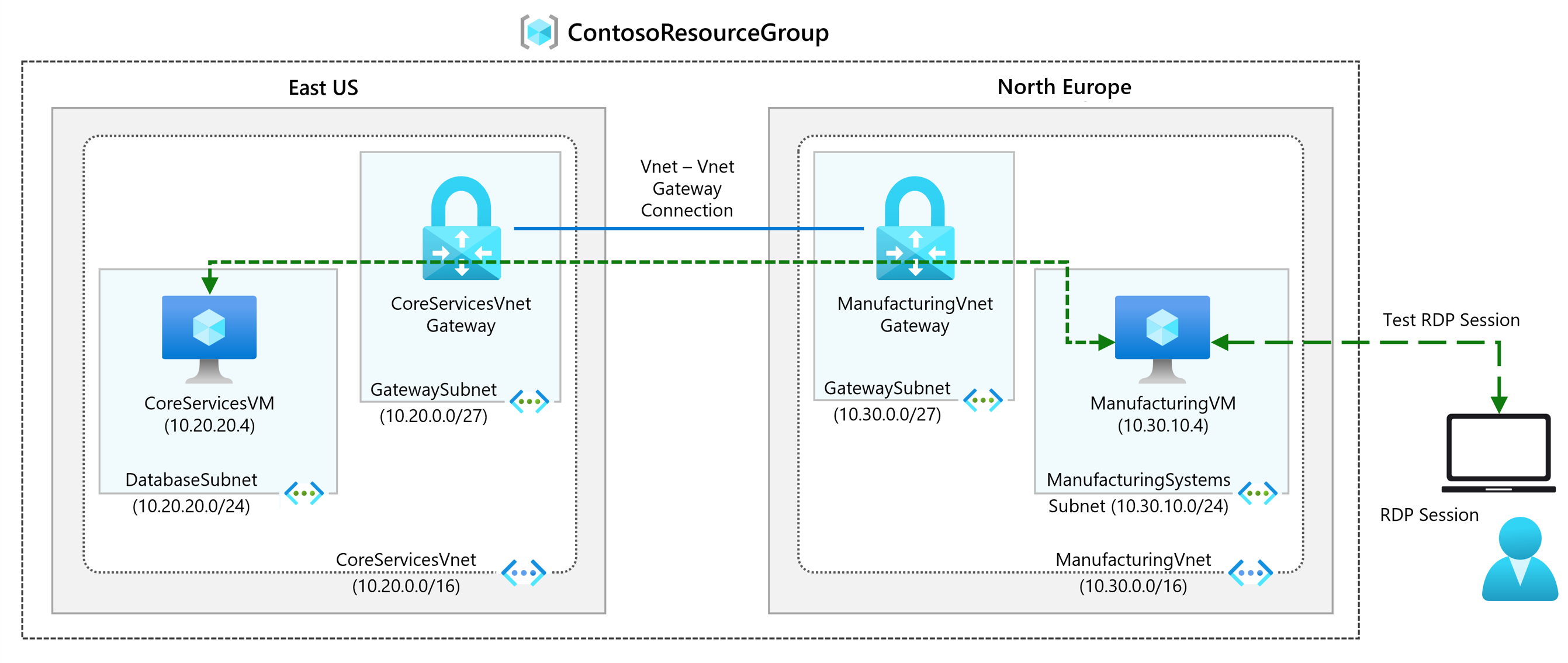

Abbildung eines VNet-Gateways

Stellenqualifikationen

In dieser Übung führen Sie die folgenden Schritte aus:

  • Aufgabe 1: Erstellen von CoreServicesVnet und ManufacturingVnet
  • Aufgabe 2: Erstellen von CoreServicesVM
  • Aufgabe 3: Erstellen von ManufacturingVM
  • Aufgabe 4: Herstellen einer Verbindung mit den VMs unter Verwendung von RDP
  • Aufgabe 5: Testen der Verbindung zwischen den VMs
  • Aufgabe 6: Erstellen des CoreServicesVnet-Gateways
  • Aufgabe 7: Erstellen des ManufacturingVnet-Gateways
  • Aufgabe 8: Verbinden von CoreServicesVnet mit ManufacturingVnet
  • Aufgabe 9: Verbinden von ManufacturingVnet mit CoreServicesVnet
  • Aufgabe 10: Überprüfen, ob die Verbindungen hergestellt werden
  • Aufgabe 11: Testen der Verbindung zwischen den VMs

Interaktive Labsimulationen

Hinweis: Die zuvor bereitgestellten Laborsimulationen wurden eingestellt.

Geschätzte Dauer: 70 Minuten (einschließlich ca. 45 Minuten Wartezeit bei der Bereitstellung)

Aufgabe 1: Erstellen von CoreServicesVnet und ManufacturingVnet

  1. Wählen Sie im Azure-Portal das Cloud Shell-Symbol (oben rechts). Konfigurieren Sie die Shell bei Bedarf.
    • Wählen Sie PowerShell aus.
    • Wählen Sie Kein Speicherkonto erforderlich und Ihr Abonnement aus und klicken Sie dann auf Anwenden.
    • Warten Sie, bis das Terminal erstellt wurde und eine Eingabeaufforderung angezeigt wird.
  2. Wählen Sie in der Symbolleiste des Cloud Shell-Fensters das Symbol Dateien verwalten aus, wählen Sie im Dropdownmenü die Option Hochladen und laden Sie die folgenden Dateien azuredeploy.json und azuredeploy.parameters.json in das Basisverzeichnis von Cloud Shell hoch.

     Note:: If you are working in your own subscription the [template files](https://github.com/MicrosoftLearning/AZ-700-Designing-and-Implementing-Microsoft-Azure-Networking-Solutions/tree/master/Allfiles/Exercises) are available in the GitHub lab repository.

  3. Stellen Sie die folgenden ARM-Vorlagen bereit, um das virtuelle Netzwerk und die Subnetze zu erstellen, die für diese Übung erforderlich sind:

    $RGName = "ContosoResourceGroup"
    #create resource group if it doesnt exist
    New-AzResourceGroup -Name $RGName -Location "eastus"
    New-AzResourceGroupDeployment -ResourceGroupName $RGName -TemplateFile azuredeploy.json -TemplateParameterFile azuredeploy.parameters.json


Aufgabe 2: Erstellen von CoreServicesVM

  1. Öffnen Sie im Azure-Portal im Bereich Cloud Shell die PowerShell-Sitzung.

  2. Wählen Sie in der Symbolleiste des Bereichs Cloud Shell das Symbol Dateien verwalten, wählen Sie im Dropdown-Menü Hochladen und laden Sie die folgenden Dateien CoreServicesVMazuredeploy. json und CoreServicesVMazuredeploy.parameters.json nacheinander in das Startverzeichnis der Cloud Shell aus dem Ordner F:\Allfiles\Exercises\M02.

  3. Stellen Sie die folgenden ARM-Vorlagen bereit, um die für diese Übung erforderlichen VMs zu erstellen:

    Hinweis: Sie werden aufgefordert, ein Administratorkennwort anzugeben.

    $RGName = "ContosoResourceGroup"

    New-AzResourceGroupDeployment -ResourceGroupName $RGName -TemplateFile CoreServicesVMazuredeploy.json -TemplateParameterFile CoreServicesVMazuredeploy.parameters.json

  4. Wenn die Bereitstellung abgeschlossen ist, wechseln Sie zur Startseite des Azure-Portals und wählen Virtuelle Computer aus.

  5. Überprüfen Sie, ob der virtuelle Computer erstellt wurde.

Aufgabe 3: Erstellen von ManufacturingVM

  1. Öffnen Sie im Azure-Portal im Bereich Cloud Shell die PowerShell-Sitzung.

  2. Wählen Sie in der Symbolleiste des Bereichs Cloud Shell das Symbol Dateien verwalten, wählen Sie im Dropdown-Menü Hochladen und laden Sie die folgenden Dateien ManufacturingVMazuredeploy. json und ManufacturingVMazuredeploy.parameters.json nacheinander in das Startverzeichnis der Cloud Shell aus dem Ordner F:\Allfiles\Exercises\M02.

  3. Stellen Sie die folgenden ARM-Vorlagen bereit, um die für diese Übung erforderlichen VMs zu erstellen:

    Hinweis: Sie werden aufgefordert, ein Administratorkennwort anzugeben.

    $RGName = "ContosoResourceGroup"

    New-AzResourceGroupDeployment -ResourceGroupName $RGName -TemplateFile ManufacturingVMazuredeploy.json -TemplateParameterFile ManufacturingVMazuredeploy.parameters.json

  4. Wenn die Bereitstellung abgeschlossen ist, wechseln Sie zur Startseite des Azure-Portals und wählen Virtuelle Computer aus.

  5. Überprüfen Sie, ob der virtuelle Computer erstellt wurde.

Aufgabe 4: Herstellen einer Verbindung mit den VMs unter Verwendung von RDP

  1. Wählen Sie auf der Startseite des Azure-Portals die Option Virtuelle Computer aus.

  2. Wählen Sie ManufacturingVM aus.

  3. Wählen Sie unter ManufacturingVM die Option Verbinden und dann RDP aus.

  4. Wählen Sie RDP-Datei herunterladen aus.

  5. Speichern Sie die RDP-Datei auf Ihrem Desktop.

  6. Stellen Sie eine Verbindung zu ManufacturingVM her, indem Sie die RDP-Datei, den Benutzernamen TestUser und das Kennwort verwenden, das Sie bei der Bereitstellung angegeben haben. Minimieren Sie nach der Verbindung die RDP-Sitzung.

  7. Wählen Sie auf der Startseite des Azure-Portals die Option Virtuelle Computer aus.

  8. Wählen Sie CoreServicesVM aus.

  9. Wählen Sie unter CoreServicesVM die Option Verbinden und dann RDP aus.

  10. Wählen Sie RDP-Datei herunterladen aus.

  11. Speichern Sie die RDP-Datei auf Ihrem Desktop.

  12. Stellen Sie eine Verbindung zu CoreServicesVM her, indem Sie die RDP-Datei, den Benutzernamen TestUser und das Kennwort verwenden, das Sie bei der Bereitstellung angegeben haben.

  13. Wählen Sie für beide VMs unter Wählen Sie die Datenschutzeinstellungen für Ihr Gerät aus die Option Akzeptieren aus.

  14. Wählen Sie für beide VMs unter Netzwerke die Option Ja aus.

  15. Öffnen Sie auf CoreServicesVM PowerShell, und führen Sie den folgenden Befehl aus: ipconfig.

  16. Notieren Sie die IPv4-Adresse.

Aufgabe 5: Testen der Verbindung zwischen den VMs

  1. Öffnen Sie auf ManufacturingVM PowerShell.

  2. Prüfen Sie mit dem folgenden Befehl, dass keine Verbindung zu CoreServicesVM auf CoreServicesVnet besteht. Achten Sie darauf, die IPv4-Adresse für CoreServicesVM zu verwenden.

    Test-NetConnection 10.20.20.4 -port 3389

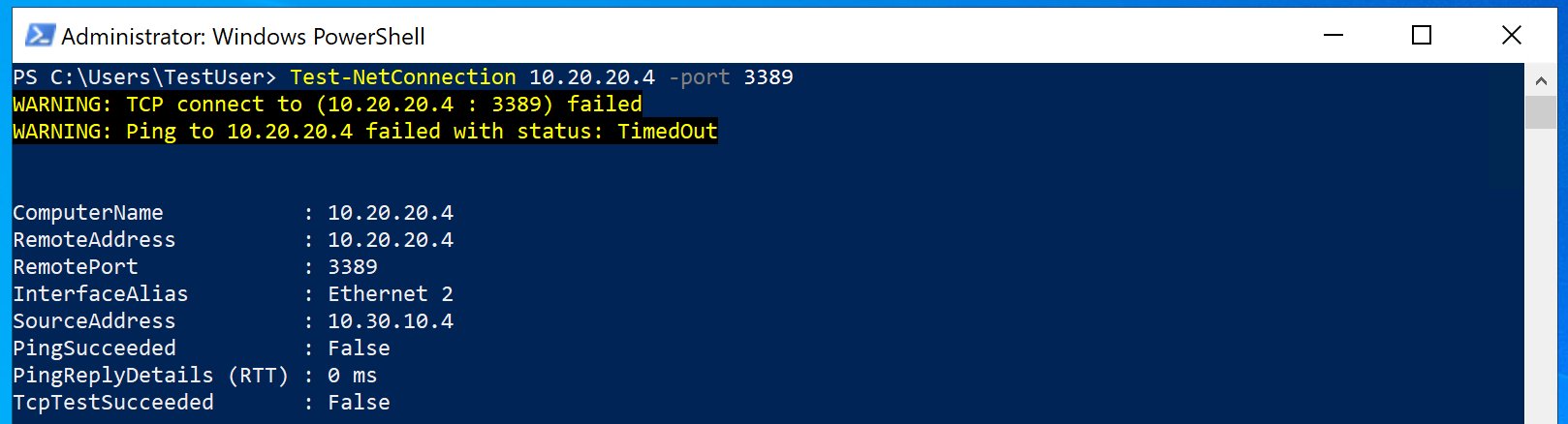

  3. Die Testverbindung sollte fehlschlagen, und es wird ein ähnliches Ergebnis wie das folgende zu sehen sein:

    Test-NetConnection fehlgeschlagen.

Aufgabe 6: Erstellen des CoreServicesVnet Gateway

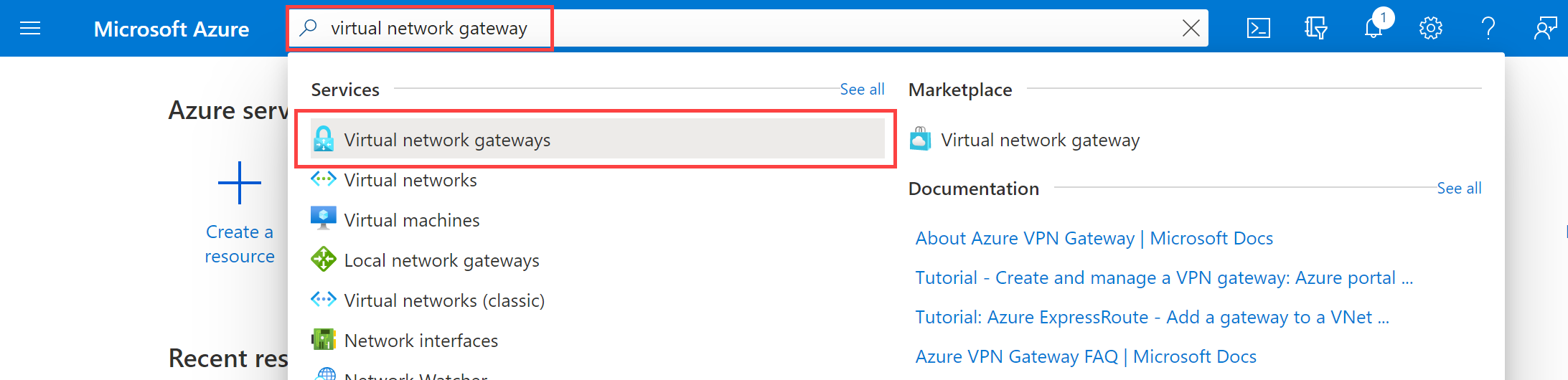

  1. Geben Sie unter Ressourcen, Dienste und Dokumente durchsuchen (G+/)Gateway für virtuelle Netzwerke ein, und wählen Sie dann Gateways für virtuelle Netzwerke aus den Ergebnissen aus. Suchen Sie im Azure-Portal nach „Gateway für virtuelle Netzwerke“.

  2. Wählen Sie unter Gateways für virtuelle Netzwerke die Option + Erstellen aus.

  3. Verwenden Sie die Informationen in der folgenden Tabelle, um das Gateway für virtuelle Netzwerke zu erstellen.

    TAB Bereich Option Wert
    Grundlagen Projektdetails Subscription Keine Änderungen erforderlich
        ResourceGroup ContosoResourceGroup
      Instanzdetails Name CoreServicesVnetGateway
        Region USA, Osten
        Gatewaytyp VPN
        SKU VpnGw1
        Generation Generation 1
        Virtuelles Netzwerk CoreServicesVnet
        Subnet GatewaySubnet (10.20.0.0/27)
        Typ der öffentlichen IP-Adresse Standard
      Öffentliche IP-Adresse Öffentliche IP-Adresse Neu erstellen
        Name der öffentlichen IP-Adresse CoreServicesVnetGateway-ip
        Aktiv/Aktiv-Modus aktivieren Disabled
        Configure BGP (BGP konfigurieren) Deaktiviert
    Überprüfen + erstellen   Überprüfen Sie die Einstellungen, und wählen Sie Erstellen aus.

    Hinweis: Die Erstellung eines Gateways für virtuelle Netzwerke kann 15 bis 30 Minuten dauern. Sie brauchen nicht zu warten, bis die Bereitstellung abgeschlossen ist. Fahren Sie mit der Erstellung des nächsten Gateways fort.

Aufgabe 7: Erstellen des ManufacturingVnet-Gateways

Erstellen des GatewaySubnetzes

Hinweis: Die Vorlage hat das GatewaySubnet für das CoreServicesVnet erstellt. Hier erstellen Sie das Subnetz manuell.

  1. Suchen Sie das ManufacturingVnet und wählen Sie es aus.

  2. Wählen Sie im Blatt Einstellungen die Option Subnetze und dann + Subnetz.

    Parameter value
    Subnetzzweck Gateway für virtuelle Netzwerke
    Größe /27 (32 Adressen)
  3. Wählen Sie Hinzufügen.

Erstellen des Gateways für das lokale Netzwerk

  1. Geben Sie unter Ressourcen, Dienste und Dokumente durchsuchen (G+/)Gateway für virtuelle Netzwerke ein, und wählen Sie dann Gateways für virtuelle Netzwerke aus den Ergebnissen aus.

  2. Wählen Sie unter Gateways für virtuelle Netzwerke die Option + Erstellen aus.

  3. Verwenden Sie diese Informationen und die Registerkarte Einstellungen, um das virtuelle Netzwerk-Gateway zu erstellen.

    TAB Bereich Option Wert
    Grundlagen Projektdetails Subscription Keine Änderungen erforderlich
        ResourceGroup ContosoResourceGroup
      Instanzdetails Name ManufacturingVnetGateway
        Region Nordeuropa
        Gatewaytyp VPN
        SKU VpnGw1
        Generation Generation 1
        Virtuelles Netzwerk ManufacturingVnet
        Subnet GatewaySubnet
        Typ der öffentlichen IP-Adresse Standard
      Öffentliche IP-Adresse Öffentliche IP-Adresse Neu erstellen
        Name der öffentlichen IP-Adresse ManufacturingVnetGateway-ip
        Aktiv/Aktiv-Modus aktivieren Disabled
        Configure BGP (BGP konfigurieren) Deaktiviert
    Überprüfen + erstellen   Überprüfen Sie die Einstellungen, und wählen Sie Erstellen aus.

    Hinweis: Die Erstellung eines Gateways für virtuelle Netzwerke kann 15 bis 30 Minuten dauern.

Aufgabe 8: Verbinden von CoreServicesVnet mit ManufacturingVnet

  1. Geben Sie unter Ressourcen, Dienste und Dokumente durchsuchen (G+/)Gateway für virtuelle Netzwerke ein, und wählen Sie dann Gateways für virtuelle Netzwerke aus den Ergebnissen aus.

  2. Wählen Sie unter Gateways für virtuelle Netzwerke die Option CoreServicesVnetGateway aus.

  3. Wählen Sie in CoreServicesGateway die Option Verbindungen und dann + Hinzufügen aus.

    Hinweis: Sie können diese Konfiguration erst abschließen, wenn die Gateways für virtuelle Netzwerke vollständig bereitgestellt wurden.

  4. Verwenden Sie diese Informationen und die Registerkarte Einstellungen, um das virtuelle Netzwerk-Gateway zu erstellen.

    Option Wert
    Name CoreServicesGW-to-ManufacturingGW
    Verbindungstyp VNet-zu-VNet
    Region USA, Osten
    Erstes Gateway für virtuelle Netzwerke CoreServicesVnetGateway
    Zweites Gateway für virtuelle Netzwerke ManufacturingVnetGateway
    Gemeinsam verwendeter Schlüssel (PSK) abc123
    Private Azure-IP-Adresse verwenden Nicht ausgewählt
    BGP aktivieren Nicht ausgewählt
    IKE-Protokoll IKEv2
    Subscription Keine Änderungen erforderlich
    Resource group Keine Änderungen erforderlich
  5. Um die Verbindung zu erstellen, wählen Sie Überprüfen + Erstellen und dann Erstellen.

Aufgabe 9: Verbinden von ManufacturingVnet mit CoreServicesVnet

  1. Geben Sie unter Ressourcen, Dienste und Dokumente durchsuchen (G+/)Gateway für virtuelle Netzwerke ein, und wählen Sie dann Gateways für virtuelle Netzwerke aus den Ergebnissen aus.

  2. Wählen Sie unter Gateways für virtuelle Netzwerke die Option ManufacturingVnetGateway aus.

  3. Wählen Sie in CoreServicesGateway die Option Verbindungen und dann + Hinzufügen aus.

  4. Verwenden Sie die Informationen in der folgenden Tabelle zum Erstellen der Verbindung:

    Option Wert
    Name ManufacturingGW-to-CoreServicesGW
    Verbindungstyp VNet-zu-VNet
    Location Nordeuropa
    Erstes Gateway für virtuelle Netzwerke ManufacturingVnetGateway
    Zweites Gateway für virtuelle Netzwerke CoreServicesVnetGateway
    Gemeinsam verwendeter Schlüssel (PSK) abc123
    Private Azure-IP-Adresse verwenden Nicht ausgewählt
    BGP aktivieren Nicht ausgewählt
    IKE-Protokoll IKEv2
    Subscription Keine Änderungen erforderlich
    Resource group Keine Änderungen erforderlich
  5. Um die Verbindung zu erstellen, wählen Sie Überprüfen + Erstellen und dann Erstellen.

Aufgabe 10: Überprüfen, ob die Verbindungen stehen

  1. Geben Sie unter Ressourcen, Dienste und Dokumente suchen (G+/) VPN ein und wählen Sie dann Verbindungen aus den Ergebnissen aus.

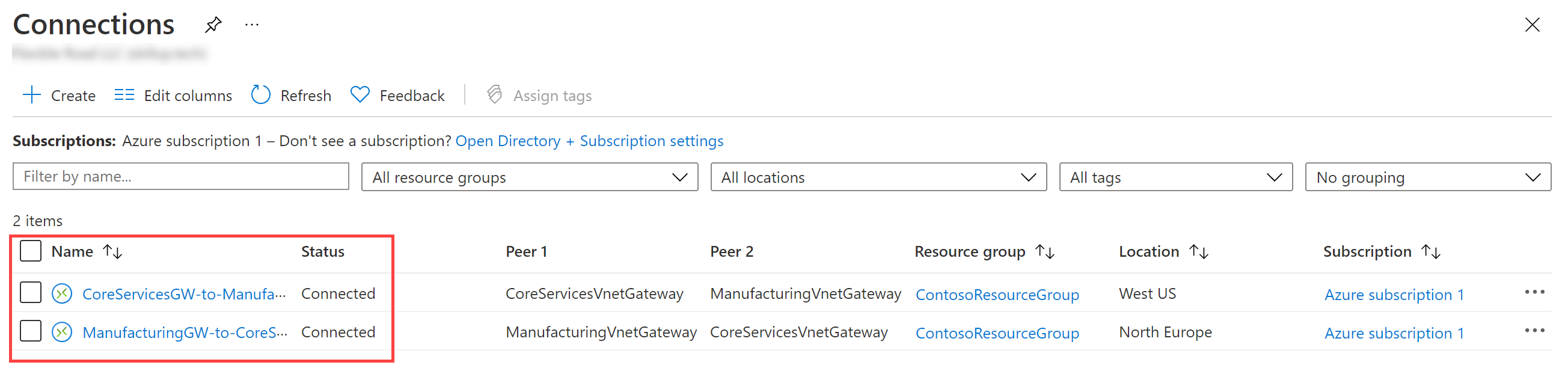

  2. Warten Sie, bis der Status beider Verbindungen auf Verbunden steht. Möglicherweise müssen Sie Ihren Bildschirm aktualisieren.

    VPN Gateway-Verbindungen erfolgreich erstellt.

Aufgabe 11: Testen der Verbindung zwischen den VMs

  1. Öffnen Sie auf ManufacturingVM PowerShell.

  2. Prüfen Sie mit dem folgenden Befehl, dass jetzt eine Verbindung zu CoreServicesVM auf CoreServicesVnet besteht. Achten Sie darauf, die IPv4-Adresse für CoreServicesVM zu verwenden.

    Test-NetConnection 10.20.20.4 -port 3389

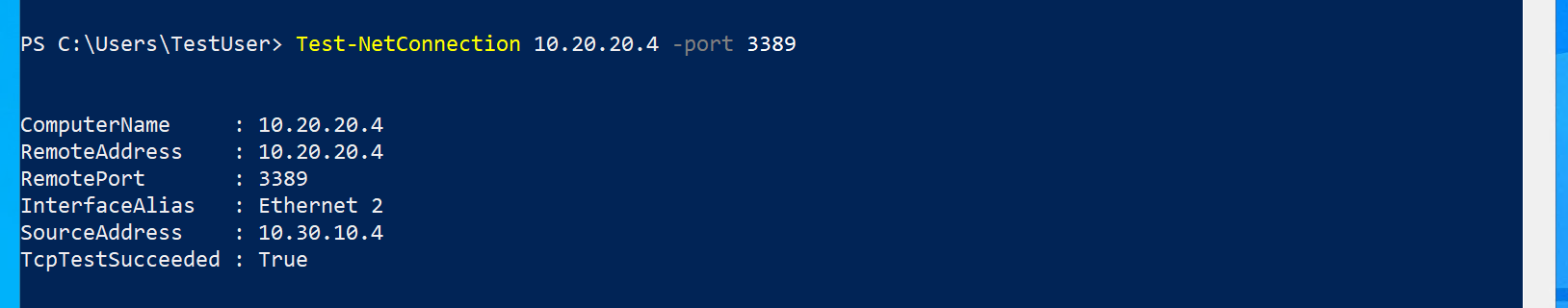

  3. Die Testverbindung sollte erfolgreich erstellt werden, und es wird ein ähnliches Ergebnis wie das folgende zu sehen sein:

    Test-NetConnection erfolgreich.

  4. Schließen Sie die Fenster der Remotedesktopverbindung.

Erweitern Ihrer Lernerfahrung mit Copilot

Copilot kann Sie beim Erlernen der Verwendung von Azure-Skripttools unterstützen. Copilot kann Sie auch in Bereichen unterstützen, die nicht im Lab behandelt werden oder in denen Sie weitere Informationen benötigen. Öffnen Sie einen Edge-Browser, und wählen Sie „Copilot“ (rechts oben) aus, oder navigieren Sie zu copilot.microsoft.com. Nehmen Sie sich einige Minuten Zeit, um diese Prompts auszuprobieren.

  • Was sind die wichtigsten Arten von Azure VPN-Gateways und warum sollten Sie jeden Typ verwenden?
  • Welche Faktoren sollte ich bei der Auswahl der Azure VPN-Gateway-Skulptur berücksichtigen? Beispiele angeben.
  • Sind mit den Azure VPN-Gateways Kosten verbunden?

Weiterlernen im eigenen Tempo

Wichtige Erkenntnisse

Herzlichen Glückwunsch zum erfolgreichen Abschluss des Labs. Hier sind die wichtigsten Erkenntnisse für dieses Lab.

  • Azure VPN Gateway ist ein Dienst, der eine sichere Verbindung zwischen Ihren lokalen Netzwerken und den virtuellen Azure-Netzwerken herstellt.
  • Site-to-Site (S2S)-Verbindungen verbinden Ihr lokales Netzwerk mit einem virtuellen Azure-Netzwerk unter Verwendung von IPsec/IKE-VPN-Tunneln. Ideal für hybride Cloud-Szenarien.
  • Point-to-Site (P2S) Verbindungen verbinden einzelne Clients von entfernten Standorten aus mit einem virtuellen Azure-Netzwerk. Zu den VPN-Protokollen gehören OpenVPN, IKEv2 oder SSTP. Nützlich für Remotearbeitskräfte.
  • VNet-to-VNet-Verbindungen verbinden zwei oder mehr virtuelle Azure-Netzwerke über IPsec/IKE-VPN-Tunnel. Geeignet für den Einsatz in mehreren Regionen oder mehreren V-Netzen.
  • Die verschiedenen VPN Gateway-SKUs bieten ein unterschiedliches Maß an Leistung, Durchsatz und Funktionen.
