M01 – Lerneinheit 4: Entwerfen und Implementieren eines virtuellen Netzwerks in Azure
Übungsszenario
Nun können Sie virtuelle Netzwerke im Azure-Portal bereitstellen.
Betrachten wir als Beispiel das fiktive Unternehmen Contoso Ltd, das dabei ist, seine Infrastruktur und Anwendungen zu Azure zu migrieren. In Ihrer Rolle als Netzwerktechniker müssen Sie drei virtuelle Netzwerke und Subnetze planen und implementieren, um Ressourcen in diesen virtuellen Netzwerken zu unterstützen.
Interaktive Labsimulationen
Hinweis: Die zuvor bereitgestellten Laborsimulationen wurden eingestellt.
Geschätzte Dauer: 20 Minuten
Das virtuelle Netzwerk CoreServicesVnet wird in der Region USA, Osten bereitgestellt. Dieses virtuelle Netzwerk wird über die größte Anzahl von Ressourcen verfügen. Es wird über eine VPN-Verbindung mit lokalen Netzwerken verbunden sein. Dieses Netzwerk verfügt über Webdienste, Datenbanken und andere Systeme, die für den Betrieb des Unternehmens wichtig sind. Freigegebene Dienste, wie z. B. Domänencontroller und DNS, befinden sich ebenfalls hier. Es wird ein großes Wachstum erwartet, daher ist ein großer Adressraum für dieses virtuelle Netzwerk erforderlich.
Das virtuelle Netzwerk ManufacturingVnet wird in der Region Europa, Westen in der Nähe des Standorts der Fertigungsanlagen Ihrer Organisation bereitgestellt. Dieses virtuelle Netzwerk enthält Systeme für den Betrieb der Fertigungsanlagen. Die Organisation erwartet für Ihre Systeme eine große Anzahl interner verbundener Geräte zum Abrufen von Daten wie Temperatur und benötigt einen IP-Adressraum, in den erweitert werden kann.
Das virtuelle Netzwerk ResearchVnet wird in der Region Asien, Südosten in der Nähe des Standorts des Forschungs- und Entwicklungsteams der Organisation bereitgestellt. Das Forschungs- und Entwicklungsteam verwendet dieses virtuelle Netzwerk. Das Team verfügt über einen kleinen, stabilen Satz von Ressourcen, der voraussichtlich nicht wächst. Für seine Arbeit benötigt das Team eine kleine Anzahl von IP-Adressen für einige virtuelle Computer.

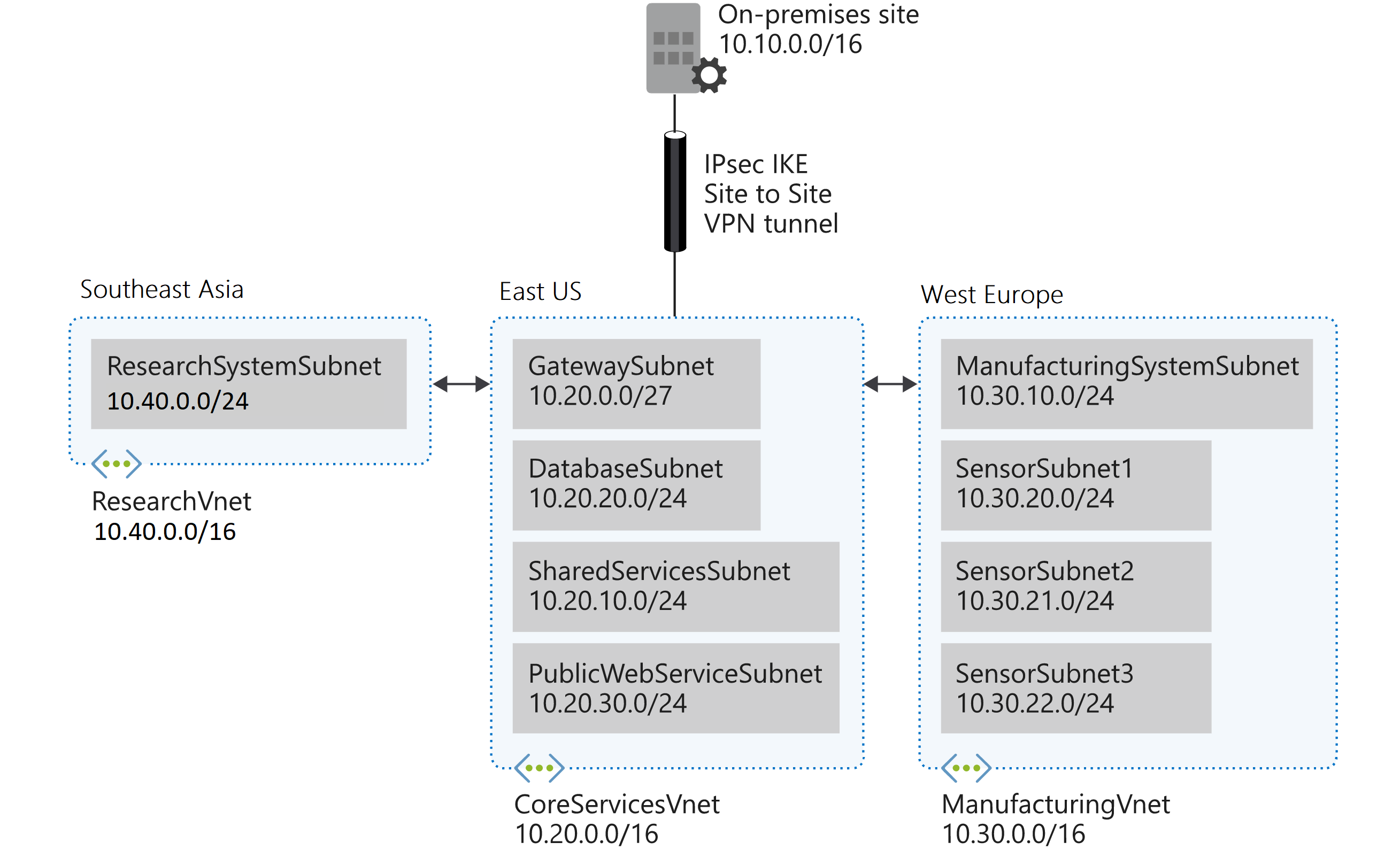

Sie erstellen die folgenden Ressourcen:
Virtual Network | Region | Adressraum des virtuellen Netzwerks | Subnetz | Subnetz |
---|---|---|---|---|
CoreServicesVnet | East US | 10.20.0.0/16 | ||
GatewaySubnet | 10.20.0.0/27 | |||
SharedServicesSubnet | 10.20.10.0/24 | |||
DatabaseSubnet | 10.20.20.0/24 | |||
PublicWebServiceSubnet | 10.20.30.0/24 | |||
ManufacturingVnet | Europa, Westen | 10.30.0.0/16 | ||
ManufacturingSystemSubnet | 10.30.10.0/24 | |||
SensorSubnet1 | 10.30.20.0/24 | |||
SensorSubnet2 | 10.30.21.0/24 | |||
SensorSubnet3 | 10.30.22.0/24 | |||
ResearchVnet | Asien, Südosten | 10.40.0.0/16 | ||
ResearchSystemSubnet | 10.40.0.0/24 |
Diese virtuellen Netzwerke und Subnetze sind auf eine Weise strukturiert, die vorhandene Ressourcen unterstützt, und gleichzeitig das geplante Wachstum ermöglicht. Erstellen Sie diese virtuellen Netzwerke und Subnetze als Grundlage für Ihre Netzwerkinfrastruktur.
Stellenqualifikationen
In dieser Übung führen Sie die folgenden Schritte aus:
- Aufgabe 1: Erstellen der Contoso-Ressourcengruppe
- Aufgabe 2: Erstellen des virtuellen Netzwerks „CoreServicesVnet“ und der zugehörigen Subnetze
- Aufgabe 3: Erstellen des virtuellen Netzwerks „ManufacturingVnet“ und der zugehörigen Subnetze
- Aufgabe 4: Erstellen des virtuellen Netzwerks „ResearchVnet“ und der zugehörigen Subnetze
- Aufgabe 5: Überprüfen der Erstellung von VNets und Subnetzen
Aufgabe 1: Erstellen der Contoso-Ressourcengruppe
-
Gehen Sie zum Azure-Portal.
-
Wählen Sie auf der Startseite unter Azure-Dienste die Option Ressourcengruppen aus.
-
Wählen Sie unter „Ressourcengruppen“ die Option + Erstellen aus.
-
Verwenden Sie die Informationen in der folgenden Tabelle zum Erstellen der Ressourcengruppe:
Tab Option Wert Grundlagen Resource group ContosoResourceGroup Region (US) USA, Osten Tags Keine Änderungen erforderlich Bewerten + erstellen Überprüfen Sie Ihre Einstellungen, und wählen Sie Erstellen aus. -
Überprüfen Sie unter „Ressourcengruppen“, ob ContosoResourceGroup in der Liste angezeigt wird.
Aufgabe 2: Erstellen des virtuellen Netzwerks „CoreServicesVnet“ und der zugehörigen Subnetze
-
Navigieren Sie auf der Homepage des Azure-Portals zur Suchleiste „Globale Suche“, suchen Sie nach Virtuelle Netzwerke, und wählen Sie virtuelle Netzwerke unter „Dienste“ aus.
-
Wählen Sie auf der Seite „Virtuelle Netzwerke“ die Option Erstellen aus.
-
Verwenden Sie die Informationen in der folgenden Tabelle zum Erstellen des virtuellen Netzwerks „CoreServicesVnet“:

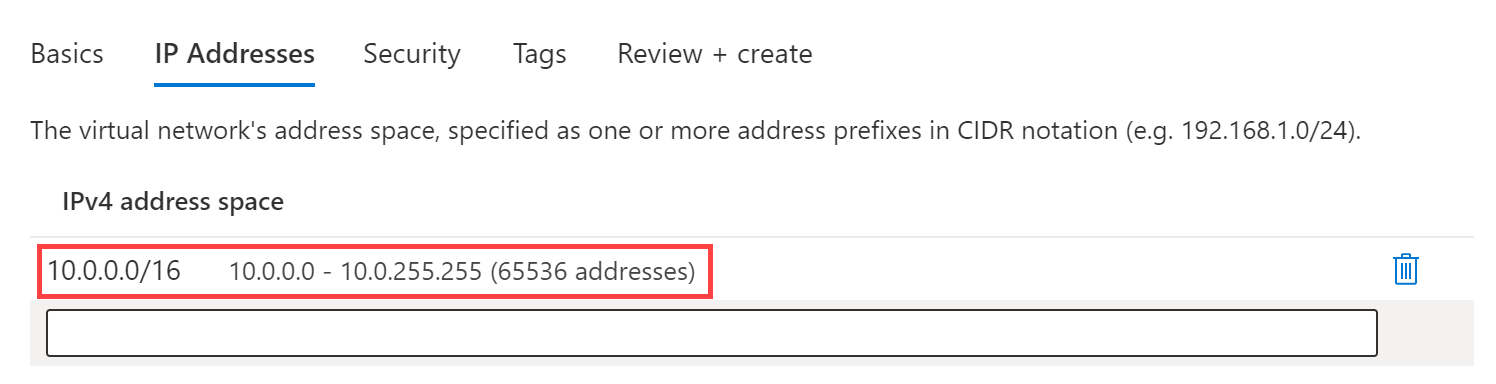

Entfernen oder überschreiben Sie den Standard-IP-Adressraum.Tab Option Wert Grundlagen Ressourcengruppe ContosoResourceGroup Name CoreServicesVnet Region (US) USA, Osten IP-Adressen IPv4-Adressraum 10.20.0.0/16 -
Verwenden Sie die Informationen in der folgenden Tabelle zum Erstellen der Subnetze für „CoreServicesVnet“:
-
Wählen Sie + Subnetz hinzufügen aus, um mit dem Erstellen der einzelnen Subnetze zu beginnen. Klicken Sie auf Hinzufügen, um die Erstellung der einzelnen Subnetze abzuschließen.
Subnetz Option Wert GatewaySubnet Subnetzzweck Gateway für virtuelle Netzwerke Subnetzname GatewaySubnet Subnetzadressbereich 10.20.0.0/27 SharedServicesSubnet Subnetzname SharedServicesSubnet Subnetzadressbereich 10.20.10.0/24 DatabaseSubnet Subnetzname DatabaseSubnet Subnetzadressbereich 10.20.20.0/24 PublicWebServiceSubnet Subnetzname PublicWebServiceSubnet Subnetzadressbereich 10.20.30.0/24 -
Um die Erstellung von „CoreServicesVnet“ und der zugehörigen Subnetze abzuschließen, wählen Sie Überprüfen + erstellen aus.
-
Vergewissern Sie sich, dass Ihre Konfiguration erfolgreich überprüft wurde, und klicken Sie dann auf Erstellen.
-
Wiederholen Sie die Schritte 1–8 für jedes VNet basierend auf den folgenden Tabellen.
Aufgabe 3: Erstellen des virtuellen Netzwerks „ManufacturingVnet“ und der zugehörigen Subnetze
Tab | Option | Wert |
---|---|---|
Grundlagen | Ressourcengruppe | ContosoResourceGroup |
Name | ManufacturingVnet | |
Region | (Europa) Europa, Westen | |
IP-Adressen | IPv4-Adressraum | 10.30.0.0/16 |
Subnetz | Option | Wert |
---|---|---|
ManufacturingSystemSubnet | Subnetzname | ManufacturingSystemSubnet |
Subnetzadressbereich | 10.30.10.0/24 | |
SensorSubnet1 | Subnetzname | SensorSubnet1 |
Subnetzadressbereich | 10.30.20.0/24 | |
SensorSubnet2 | Subnetzname | SensorSubnet2 |
Subnetzadressbereich | 10.30.21.0/24 | |
SensorSubnet3 | Subnetzname | SensorSubnet3 |
Subnetzadressbereich | 10.30.22.0/24 |
Aufgabe 4: Erstellen des virtuellen Netzwerks „ResearchVnet“ und der zugehörigen Subnetze
Tab | Option | Wert |
---|---|---|
Grundlagen | Ressourcengruppe | ContosoResourceGroup |
Name | ResearchVnet | |
Region | Asien, Südosten | |
IP-Adressen | IPv4-Adressraum | 10.40.0.0/16 |
Subnetz | Option | Wert |
---|---|---|
ResearchSystemSubnet | Subnetzname | ResearchSystemSubnet |
Subnetzadressbereich | 10.40.0.0/24 |
Aufgabe 5: Überprüfen der Erstellung von VNets und Subnetzen
-
Wählen Sie auf der Startseite des Azure-Portals Alle Ressourcen aus.
-
Überprüfen Sie, ob „CoreServicesVnet“, „ManufacturingVnet“ und „ResearchVnet“ aufgeführt werden.
-
Wählen Sie CoreServicesVnet aus.
-

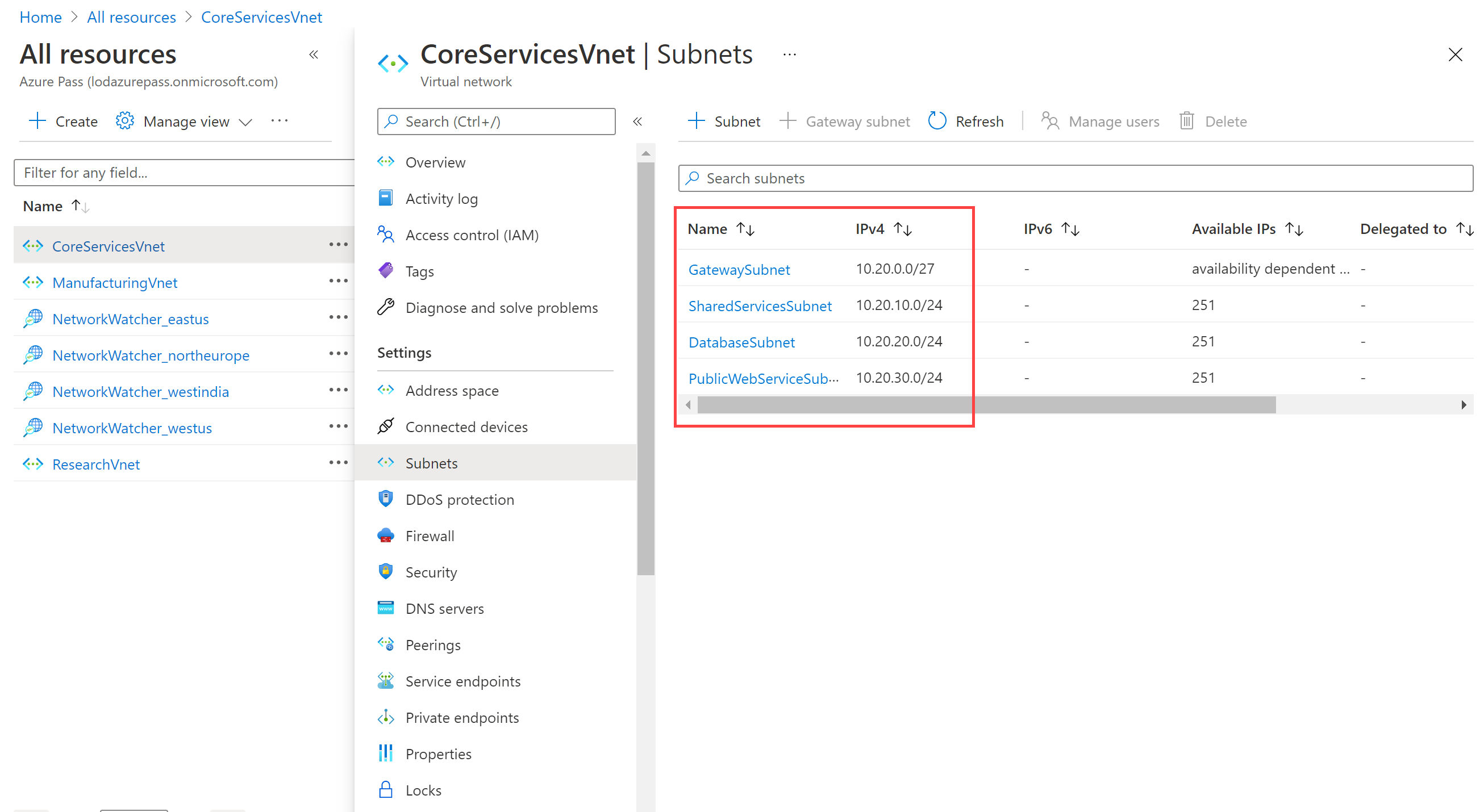

Wählen Sie in „CoreServicesVnet“ unter Einstellungen die Option Subnetze aus.
-
Überprüfen Sie unter „CoreServicesVnet | Subnetze“, ob die von Ihnen erstellten Subnetze aufgeführt werden und die IP-Adressbereiche korrekt sind.
-
Wiederholen Sie die Schritte 3–5 für jedes VNet.
Erweitern Ihrer Lernerfahrung mit Copilot
Copilot kann Sie beim Erlernen der Verwendung von Azure-Skripttools unterstützen. Copilot kann Sie auch in Bereichen unterstützen, die nicht im Lab behandelt werden oder in denen Sie weitere Informationen benötigen. Öffnen Sie einen Edge-Browser, und wählen Sie „Copilot“ (rechts oben) aus, oder navigieren Sie zu copilot.microsoft.com. Nehmen Sie sich einige Minuten Zeit, um diese Prompts auszuprobieren.
- Können Sie ein Beispiel dafür geben, wie die IP-Adresse 10.30.0.0/16 in einem realen Szenario verwendet wird?
- Wie lautet der Azure PowerShell-Befehl, um ein virtuelles Netzwerk namens CoreServicesVnet in der Region East (US) zu erstellen. Das virtuelle Netzwerk sollte den IP-Adressraum 10.20.0.0/16 verwenden.
- Wie lautet der Azure CLI-Befehl, um ein virtuelles Netzwerk namens ManufacturingVnet in der Region Westeuropa zu erstellen. Das virtuelle Netzwerk sollte den IP-Adressraum 10.30.0.0/16 verwenden.
Weiterlernen im eigenen Tempo
- Entwerfen Sie ein IP-Adressierungsschema für Ihren Azure-Einsatz. In diesem Modul lernen Sie die öffentlichen und privaten IP-Adressierungsmöglichkeiten von virtuellen Azure-Netzwerken kennen.
- Einführung in Azure Virtual Network: In diesem Modul erfahren Sie, wie Sie Azure-Netzwerkdienste entwerfen und implementieren. Sie erfahren mehr über virtuelle Netzwerke, öffentliche und private IPs, DNS, virtuelles Netzwerk-Peering, Routing und Azure Virtual NAT.
Wichtige Erkenntnisse
- Azure Virtual Network ist ein Dienst, der den Grundbaustein für Ihr privates Netzwerk in Azure bereitstellt. Eine Instanz des Diensts (ein virtuelles Netzwerk) ermöglicht zahlreichen Azure-Ressourcentypen die sichere Kommunikation untereinander sowie mit dem Internet und lokalen Netzwerken. Stellen Sie sicher, dass sich Adressräume nicht überschneiden. Stellen Sie sicher, dass der Adressraum Ihres virtuellen Netzwerks (CIDR-Block) sich nicht mit anderen Netzwerkbereichen Ihrer Organisation überschneidet.
- Alle Azure-Ressourcen in einem virtuellen Netzwerk werden in Subnetzen innerhalb des virtuellen Netzwerks bereitgestellt. Mit Subnetzen können Sie das virtuelle Netzwerk in ein oder mehrere Subnetze unterteilen und jedem Subnetz einen Teil des Adressraums des virtuellen Netzwerks zuweisen. Die Subnetze sollten nicht den gesamten Adressraum des virtuellen Netzwerks ausmachen. Planen Sie voraus, und reservieren Sie Adressraum für die Zukunft.
