랩 05 - 사이트 간 연결 구현

랩 소개

이 랩에서는 가상 네트워크 간의 통신을 살펴봅니다. 가상 네트워크 피어링을 구현하고 연결을 테스트합니다. 또한 사용자 지정 경로를 만듭니다.

이 랩을 수행하려면 Azure 구독이 필요합니다. 구독 유형은 이 랩의 기능 가용성에 영향을 미칠 수 있습니다. 지역을 변경할 수 있지만 단계는 미국 동부를 사용하여 작성됩니다.

예상 소요 시간: 50분

랩 시나리오

조직은 제조 부서를 포함하여 비즈니스의 다른 부분에서 핵심 IT 앱 및 서비스(예: DNS 및 보안 서비스)를 분할합니다. 그러나 일부 시나리오에서는 핵심 영역의 앱 및 서비스가 제조 영역의 앱 및 서비스와 통신해야 합니다. 이 랩에서는 분할된 영역 간의 연결을 구성합니다. 이는 프로덕션과 개발을 분리하거나 한 자회사를 다른 자회사와 분리하는 일반적인 시나리오입니다.

대화형 랩 시뮬레이션

이 항목에 유용할 수 있는 몇 가지 대화형 랩 시뮬레이션이 있습니다. 시뮬레이션을 통해 고유의 속도에 맞춰 유사한 시나리오를 클릭할 수 있습니다. 대화형 시뮬레이션과 이 랩에는 차이점이 있지만 핵심 개념은 대부분 동일합니다. Azure 구독은 필요하지 않습니다.

아키텍처 다이어그램

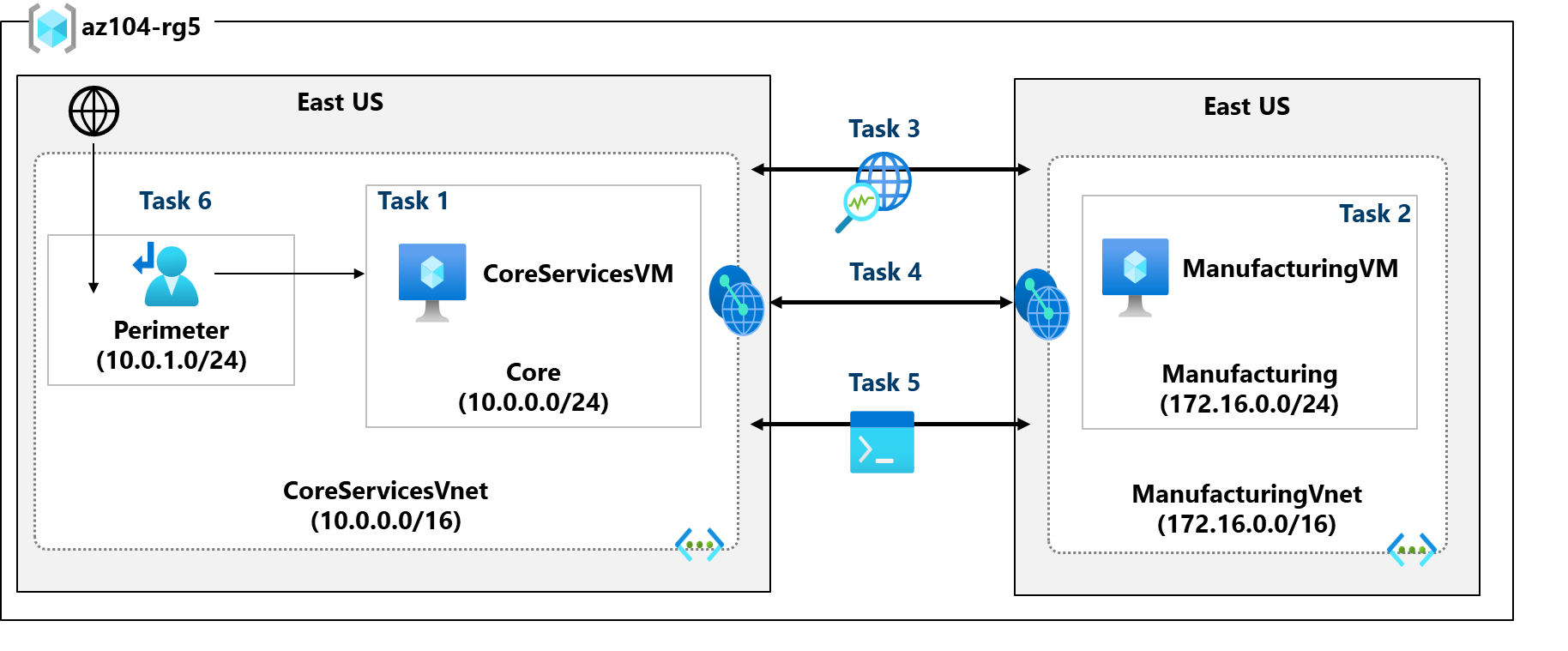

랩 05 - 아키텍처 다이어그램

작업 기술

  • 작업 1: 가상 네트워크에서 가상 머신을 만듭니다.
  • 작업 2: 다른 가상 네트워크에 가상 머신을 만듭니다.
  • 작업 3: Network Watcher를 사용하여 가상 머신 간의 연결을 테스트합니다.
  • 작업 4: 서로 다른 가상 네트워크 간에 가상 네트워크 피어링을 구성합니다.
  • 작업 5: Azure PowerShell을 사용하여 가상 머신 간의 연결을 테스트합니다.
  • 작업 6: 사용자 지정 경로를 만듭니다.

작업 1: 핵심 서비스 가상 머신 및 가상 네트워크 만들기

이 작업에서는 가상 머신을 사용하여 핵심 서비스 가상 네트워크를 만듭니다.

  1. Azure Portal - https://portal.azure.com에 로그인합니다.

  2. Virtual Machines을 검색하고 선택합니다.

  3. 가상 머신 페이지에서 만들기를 선택한 다음 Azure Virtual Machine을 선택합니다.

  4. 기본 사항 탭에서 다음 정보를 사용하여 양식을 작성한 후 다음: 디스크 > 를 클릭합니다. 지정되지 않은 설정은 기본값을 그대로 둡니다.

    설정 값
    구독 구독
    리소스 그룹 az104-rg5(필요한 경우 새로 만들기. )
    가상 머신 이름 CoreServicesVM
    지역 (미국) 미국 동부
    가용성 옵션 인프라 중복 필요 없음
    보안 유형 Standard
    이미지 Windows Server 2019 Datacenter: x64 Gen2(다른 선택 사항 확인)
    크기 Standard_DS2_v3
    사용자 이름 localadmin
    암호 복잡한 암호 제공
    퍼블릭 인바운드 포트 없음

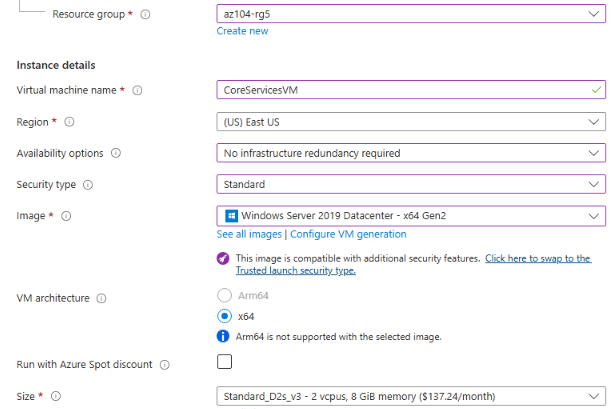

    기본 가상 머신 만들기 페이지의 스크린샷.

  5. 디스크 탭에서 기본값을 사용한 후 다음: 네트워킹 > 을 선택합니다.

  6. 네트워킹 탭의 가상 네트워크에서 새로 만들기를 선택합니다.

  7. 다음 정보를 사용하여 가상 네트워크를 구성한 다음 확인을 선택합니다. 필요한 경우 기존 정보를 제거하거나 바꿉니다.

    설정 값
    속성 CoreServicesVnet(새로 만들기)
    주소 범위 10.0.0.0/16
    서브넷 이름 Core
    서브넷 주소 범위 10.0.0.0/24

  8. 모니터링 탭을 선택합니다. 부트 진단에 대해 사용 안 함을 선택합니다.

  9. 검토 + 만들기를 선택한 후 만들기를 선택합니다.

  10. 리소스가 만들어질 때까지 기다릴 필요가 없습니다. 계속해서 다음 작업을 진행합니다.

    참고: 이 작업에서 가상 머신을 만들 때 가상 네트워크도 만들었다는 사실을 확인했나요? 가상 네트워크 인프라를 만든 다음 가상 머신을 추가할 수도 있습니다.

작업 2: 다른 가상 네트워크에 가상 머신 만들기

이 작업에서는 가상 머신을 사용하여 제조 서비스 가상 네트워크를 만듭니다.

  1. Azure Portal에서 Virtual Machines를 검색하여 이동합니다.

  2. 가상 머신 페이지에서 만들기를 선택한 다음 Azure Virtual Machine을 선택합니다.

  3. 기본 사항 탭에서 다음 정보를 사용하여 양식을 작성한 후 다음: 디스크 > 를 클릭합니다. 지정되지 않은 설정은 기본값을 그대로 둡니다.

    설정 값
    구독 구독
    리소스 그룹 az104-rg5
    가상 머신 이름 ManufacturingVM
    지역 (미국) 미국 동부
    보안 유형 Standard
    가용성 옵션 인프라 중복 필요 없음
    이미지 Windows Server 2019 Datacenter: x64 Gen2
    크기 Standard_DS2_v3
    사용자 이름 localadmin
    암호 복잡한 암호 제공
    퍼블릭 인바운드 포트 없음

  4. 디스크 탭에서 기본값을 사용한 후 다음: 네트워킹 > 을 선택합니다.

  5. 네트워킹 탭에서 가상 네트워크에 대해 새로 만들기를 선택합니다.

  6. 다음 정보를 사용하여 가상 네트워크를 구성한 다음 확인을 선택합니다. 필요한 경우 기존 주소 범위를 제거하거나 바꿉니다.

    설정 값
    속성 ManufacturingVnet
    주소 범위 172.16.0.0/16
    서브넷 이름 Manufacturing
    서브넷 주소 범위 172.16.0.0/24

  7. 모니터링 탭을 선택합니다. 부트 진단에 대해 사용 안 함을 선택합니다.

  8. 검토 + 만들기를 선택한 후 만들기를 선택합니다.

작업 3: Network Watcher를 사용하여 가상 머신 간의 연결 테스트

이 작업에서는 피어링된 가상 네트워크의 리소스가 서로 통신할 수 있는지 확인합니다. Network Watcher는 연결을 테스트하는 데 사용됩니다. 계속하기 전에 두 가상 머신이 모두 배포되어 실행 중인지 확인합니다.

  1. Azure Portal에서 Network Watcher을 검색하여 선택합니다.

  2. Network Watcher의 네트워크 진단 도구 메뉴에서 연결 문제 해결을 선택합니다.

  3. 다음 정보를 사용하여 연결 문제 해결 페이지의 필드를 완료합니다.

    필드 값
    소스 형식 가상 머신
    가상 머신 CoreServicesVM
    대상 형식 가상 머신
    가상 머신 ManufacturingVM
    기본 설정 IP 버전 둘 다
    프로토콜 TCP
    대상 포트 3389
    원본 포트 Blank
    진단 테스트 Defaults

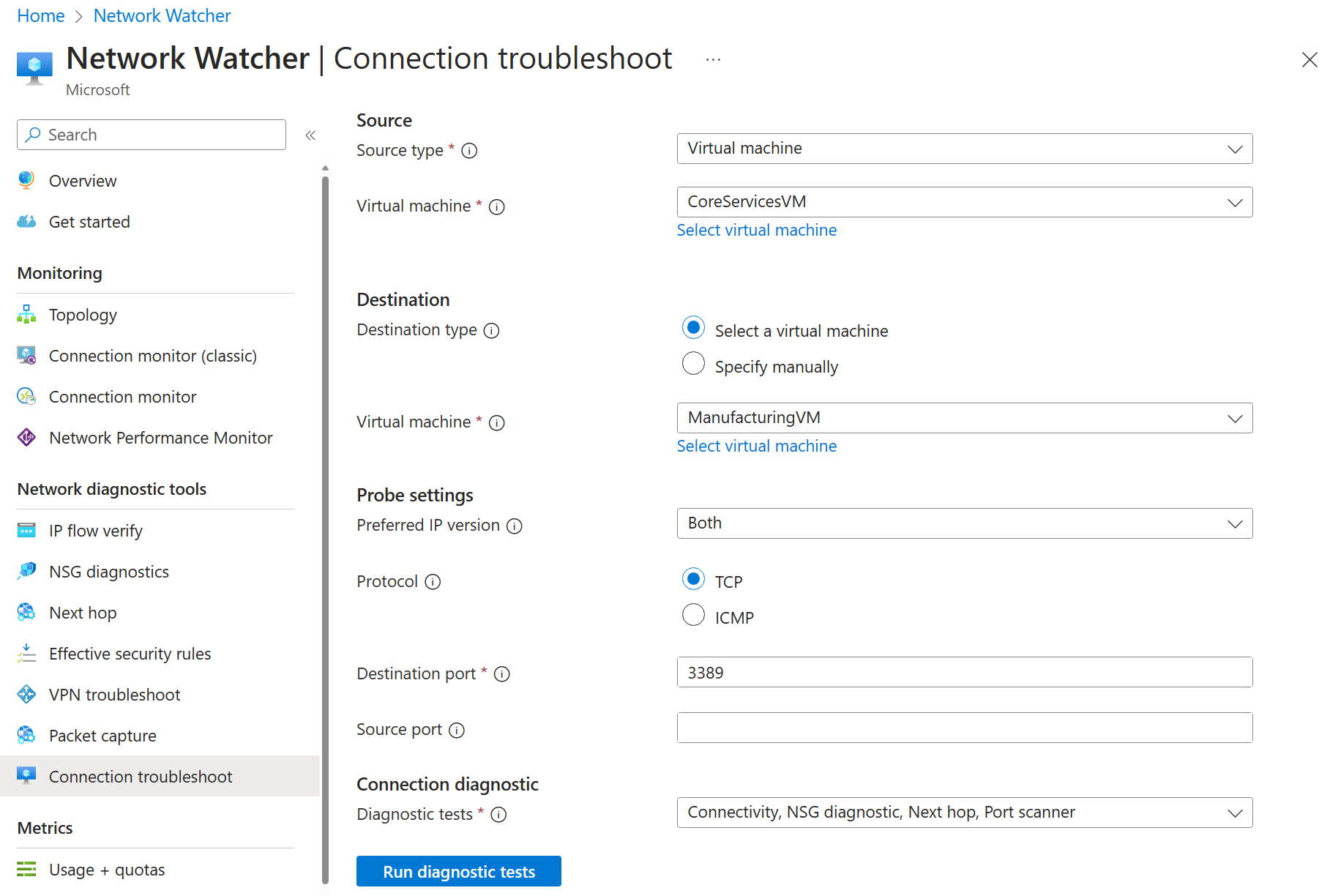

    연결 문제 해결 설정을 보여 주는 Azure Portal

  4. 진단 테스트 실행을 선택합니다.

    참고: 결과가 반환될 때까지 몇 분 정도 걸릴 수 있습니다. 결과가 수집되는 동안 화면 선택은 회색으로 표시됩니다. 연결 테스트에 UnReachable이 표시됩니다. 이는 가상 머신이 서로 다른 가상 네트워크에 있기 때문에 중요합니다.

작업 4: 가상 네트워크 간의 가상 네트워크 피어링 구성

이 작업에서는 가상 네트워크의 리소스 간 통신을 사용하도록 설정하는 가상 네트워크 피어링을 만듭니다.

  1. Azure Portal에서 CoreServicesVnet 가상 네트워크를 선택합니다.

  2. CoreServicesVnet의 설정에서 피어링을 선택합니다.

  3. CoreServicesVnet 피어링에서 + 추가를 선택합니다. 지정되지 않은 경우 기본값을 사용합니다.
매개 변수 값
피어링 링크 이름 CoreServicesVnet-to-ManufacturingVnet
가상 네트워크 ManufacturingVM-net (az104-rg5)
ManufacturingVnet이 CoreServicesVnet에 액세스하도록 허용 선택됨(기본값)
ManufacturingVnet이 CoreServicesVnet에서 전달된 트래픽을 수신하도록 허용 선택됨
피어링 링크 이름 ManufacturingVnet-to-CoreServicesVnet
CoreServicesVnet이 피어링된 가상 네트워크에 액세스하도록 허용 선택됨(기본값)
CoreServicesVnet이 피어링된 가상 네트워크에서 전달된 트래픽을 수신하도록 허용 선택됨

  1. 추가를 클릭합니다.

  2. CoreServicesVnet 피어링에서 CoreServicesVnet-to-ManufacturingVnet 피어링이 표시되는지 확인합니다. 페이지를 새로 고쳐 피어링 상태가 연결됨인지 확인합니다.
  3. ManufacturingVnet으로 전환하고 ManufacturingVnet-to-CoreServicesVnet 피어링이 나열되어 있는지 확인합니다. 피어링 상태가 연결됨이어야 합니다. 페이지를 새로 고침해야 할 수도 있습니다.

작업 5: Azure PowerShell을 사용하여 가상 머신 간의 연결 테스트

이 작업에서는 서로 다른 가상 네트워크에 있는 가상 머신 간의 연결을 다시 테스트합니다.

CoreServicesVM의 개인 IP 주소 확인

  1. Azure Portal에서 CoreServicesVM 가상 머신을 검색하여 선택합니다.

  2. 개요 블레이드의 네트워킹 섹션에서 컴퓨터의 개인 IP 주소를 기록합니다. 연결을 테스트하려면 이 정보가 필요합니다.

ManufacturingVM에서 CoreServicesVM에 대한 연결을 테스트합니다.

유용한 정보 연결을 확인하는 방법에는 여러 가지가 있습니다. 이 작업에서는 명령 실행을 사용합니다. Network Watcher를 계속 사용할 수도 있습니다. 또는 원격 데스크톱 연결을 사용하여 가상 머신에 액세스할 수 있습니다. 연결되면 test-connection을 사용합니다. RDP를 사용해 보세요.

  1. ManufacturingVM 가상 머신으로 전환합니다.

  2. 작업 블레이드에서 명령 실행 블레이드를 선택합니다.

  3. RunPowerShellScript를 선택하고 Test-NetConnection 명령을 실행합니다. CoreServicesVM의 개인 IP 주소를 사용해야 합니다.

     Test-NetConnection <CoreServicesVM private IP address> -port 3389

  4. 스크립트 시간이 초과되는 데 몇 분 정도 걸릴 수 있습니다. 페이지 상단에는 스크립트 실행 중라는 정보 메시지가 표시됩니다.

  5. 피어링이 구성되었으므로 연결 테스트가 성공해야 합니다. 이 그림에 나오는 컴퓨터 이름과 원격 주소는 다를 수 있습니다.

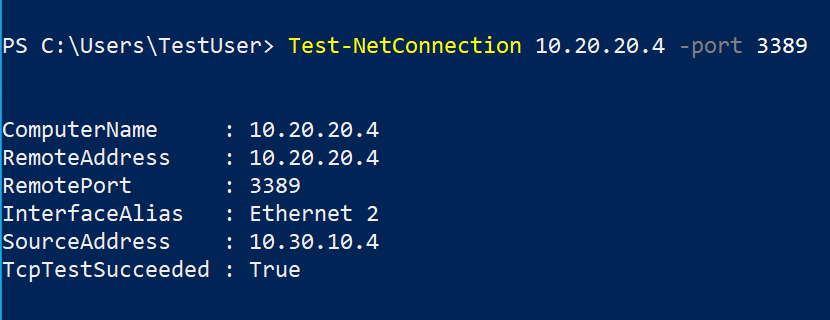

    Test-NetConnection이 포함된 PowerShell 창이 성공했습니다.

작업 6: 사용자 지정 경로 만들기

이 작업에서는 경계 서브넷과 내부 핵심 서비스 서브넷 간의 네트워크 트래픽을 제어하려고 합니다. 가상 네트워크 어플라이언스가 핵심 서비스 서브넷에 설치되며 모든 트래픽은 해당 어플라이언스에 라우팅되어야 합니다.

  1. CoreServicesVnet을 검색하여 선택합니다.

  2. 서브넷을 선택한 다음 +서브넷을 선택합니다. 추가를 선택하여 변경 내용을 저장합니다.

    설정 값
    속성 perimeter
    서브넷 주소 범위 10.0.1.0/24

  3. Azure Portal에서 Route tables를 검색하여 선택한 다음, 만들기를 선택합니다.

    설정 값
    구독 구독
    리소스 그룹 az104-rg5
    지역 미국 동부
    이름 rt-CoreServices
    게이트웨이 경로 전파 No

  4. 경로 테이블이 배포된 후 경로 테이블을 검색하여 선택합니다.

  5. 리소스(확인란 아님) rt-CoreServices를 선택합니다.

  6. 설정을 확장하고 경로를 선택한 다음 + 추가를 선택합니다. 향후 NVA(네트워크 가상 어플라이언스)에서 CoreServices 가상 네트워크로의 경로를 만듭니다.

    설정 값
    경로 이름 PerimetertoCore
    대상 형식 IP 주소
    대상 IP 주소 10.0.0.0/16(핵심 서비스 가상 네트워크)
    다음 홉 유형 가상 어플라이언스(다른 선택 사항 확인)
    다음 홉 주소 10.0.1.7(향후 NVA)

  7. + 추가를 선택합니다. 마지막으로, 경로를 서브넷과 연결해야 합니다.

  8. 서브넷을 선택한 다음 + 연결을 선택합니다. 구성을 완료합니다.

    설정 값
    가상 네트워크 CoreServicesVnet
    서브넷 핵심


참고: DMZ에서 새 NVA로 트래픽을 전달하기 위한 사용자 정의 경로를 만들었습니다.

리소스 정리

고유의 구독으로 작업하는 경우 랩 리소스를 삭제해 보세요. 이렇게 하면 리소스가 확보되고 비용이 최소화됩니다. 랩 리소스를 삭제하려면 랩 리소스 그룹을 삭제하는 것이 가장 쉽습니다.

  • Azure Portal에서 리소스 그룹을 선택하고 리소스 그룹 삭제, 리소스 그룹 이름 입력을 선택한 다음 삭제를 클릭합니다.
  • Azure PowerShell 사용, Remove-AzResourceGroup -Name resourceGroupName.
  • CLI 사용, az group delete --name resourceGroupName.

Copilot을 사용하여 학습 확장

Copilot은 Azure 스크립팅 도구를 사용하는 방법을 익히는 데 도움을 줍니다. 또한 Copilot은 랩에서 다루지 않는 영역이나 추가 정보가 필요한 영역을 지원할 수 있습니다. Edge 브라우저를 열고 Copilot(오른쪽 위)을 선택하거나 copilot.microsoft.com으로 이동하세요. 몇 분 정도 시간을 내어 이러한 프롬프트를 사용해 보세요.

  • Azure PowerShell 또는 Azure CLI 명령을 사용하여 vnet1과 vnet2 간에 가상 네트워크 피어링을 추가하려면 어떻게 해야 하나요?
  • Azure에서 지원되는 다양한 Azure 및 타사 모니터링 도구를 강조 표시하는 테이블을 만듭니다. 각 도구를 사용하는 시기를 강조 표시합니다.
  • Azure에서 사용자 지정 네트워크 경로는 언제 만드나요?

자기 주도적 학습을 통해 자세히 알아보기

핵심 내용

축하합니다. 랩을 완료했습니다. 이 랩의 주요 내용은 다음과 같습니다.

  • 기본적으로 서로 다른 가상 네트워크의 리소스는 통신할 수 없습니다.
  • 가상 네트워크 피어링을 사용하면 Azure에서 두 개 이상의 가상 네트워크를 원활하게 연결할 수 있습니다.
  • 피어링된 가상 네트워크는 연결을 위해 하나로 표시됩니다.
  • 피어링된 가상 네트워크에 있는 가상 머신 간의 트래픽은 Microsoft 백본 인프라를 사용합니다.
  • 시스템 정의 경로는 가상 네트워크의 각 서브넷에 대해 자동으로 만들어집니다. 사용자 정의 경로는 기본 시스템 경로를 재정의하거나 추가합니다.
  • Azure Network Watcher는 Azure IaaS 리소스에 대한 메트릭과 로그를 모니터링하고, 진단하고, 볼 수 있는 도구 모음을 제공합니다.
